Dacia - CURELE DE ANTRENARE SI ROLE PRESOARE

Curelele sunt utilizate pentru a asigura transmiterea miscarii de rotatie intre diferite elemente




si agregate ale motorului

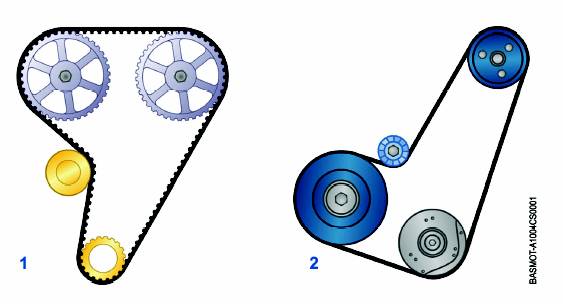

Exista in principiu doua tipuri de curele

curelele dintate care sincronizeaza distributia motorului

- curelele striate care sunt rezervate antrenarii accesoriilor.

Curelele sunt compuse dintr-o armatura textila si cauciuc. Ele trebuie sa fie tensionate

pentru a creste efortul de contact pe fulii si a evita astfel orice risc de patinare.

Mijloace de tensionare a curelelor

O curea dintata sau striata se intinde in general cu ajutorul unei role intinzatoare (galet).

Exista doua tipuri de rola intinzatoare

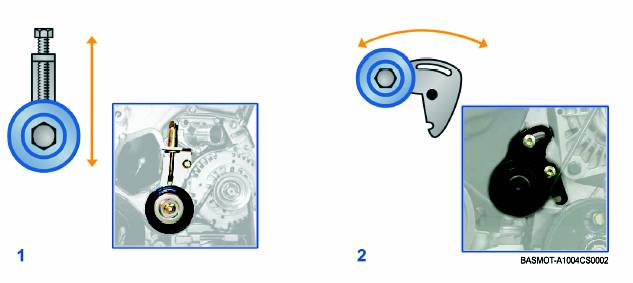

rola intinzatoare manuala cu un reglaj axial ( sau rotativ Pozitia sa trebuie sa fie

reglata de catre un tehnician

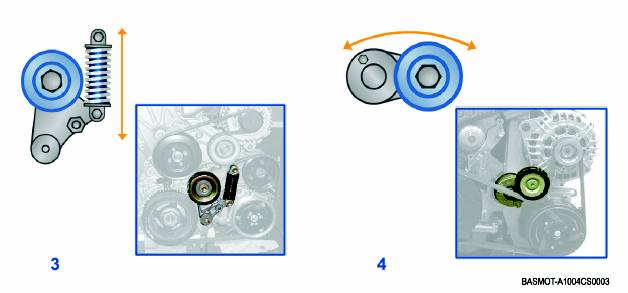

rola intinzatoare automatica cu mecanism intinzator axial sau rotativ Acesta

asigura o tensiune constanta in curea indiferent de conditiile de functionare sau de

uzura

Principiul de masurare a tensiunii

Tensiunea este o forta (exprimata in Newton)

suportata de catre curea

Aceasta forta nu poate fi masurata direct,

trebuie deci efectuata masurarea tensiunii prin deflexie(indoirea curelei) sau vibrare

Masurarea tensiunii prin vibrare

Frecventa este o marime fizica care in acest caz reflecta nivelul de tensionare

a curelei cu o mare precizie

Astfel la fel ca si coarda unei chitare sunetul

emis de catre vibratiile unei curele este variabil

in functie de tensiunea sa.

Exista astfel o relatie directa intre frecventa

de vibratie a curelei, lungimea libera si

tensiunea in curea

Aceasta frecventa de vibratie este masurata cu

un frecventmetru

Cureaua de accesorii

Aceasta are ca scop antrenarea diferitelor accesorii necesare, fie bunei functionari a motorului fie confortului in conducere

O curea de accesorii poate antrena unul sau mai multe elemente Este posibil sa gasim mai multe curele de accesorii pe un motor

Principalele accesorii care le putem gasi sunt

- pompa de apa

- alternatorul

- compresorul pentru aerul conditionat

- pompa hidraulica pentru directia asistata

Regula de interventie

Trebuie in mod obligatoriu sa se inlocuiasca orice curea demontata cu una noua

La o inlocuire de curea trebuie deasemenea inlocuita rola intinzatoare si rola de infasurare

Interventia trebuie realizata in conditii foarte bune de curatenie.

Trebuie astfel curatate cu peria de sirma adanciturile fuliilor si suruburile (reutilizate

pentru eliminarea oricarui depozit.

Este esential a se verifica ca nu exista nici o scurgere de la motor(ulei apa, carburant)

care ar putea deteriora rapid curelele

Anumite fulii poseda un sant suplimentar fata de curea. Trebuie consultata documentatia tehnica pentru a afla pozitionarea corecta a curelei.

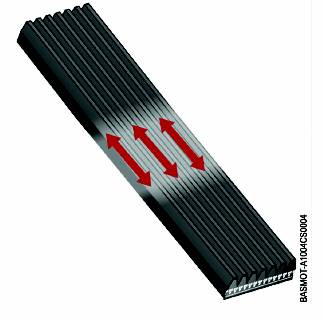

Curea elastica

Anumite motoare sunt echipate cu o

curea elastica Acest tip de curea nu

necesita o rola intinzatoare

Periodicitate de inlocuire

Cureaua de accesorii si rolele intinzatoare au o durata maximala de utilizare.Aceasta

durata este in functie de timpul de utilizare sau de distanta parcursa

Consultati programele de intretinere pentru a cunoaste periodicitatea de inlocuire

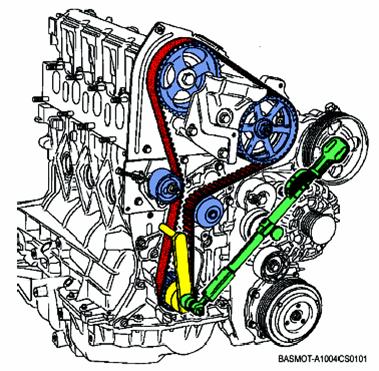

Cureaua de distributie

Cureaua de distributie are ca functiuni sincronizarea miscarii(lor) arborelui(ilor) cu came

si a arborelui cotit cu scopul de a permite deschiderea supapelor la momentul adecvat.

In plus, cureaua mai are ca scop si antrenarea accesoriilor cum ar fi pompa de apa

sau pompa de inalta presiune in cazul motoarelor Diesel

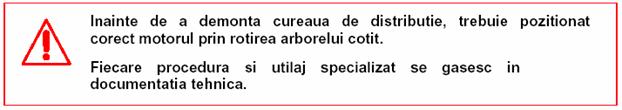

Calarea distributiei

Buna pozitionare a arborelui cotit in raport cu arborele cu came este fundamentala

aceasta numindu-se calarea distributiei.

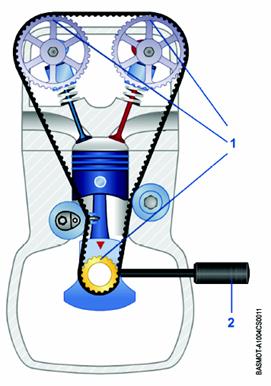

Exista diferite metode de calare :

- prin alinierea unui reper prezent

pe fulia arborelui cu came si/sau pe

pinionul arborelui cotit (

- prin calarea arborelui cotit si/sau

a arborelui cu came cu ajutorul unui

dorn calibrat sau dispozitiv specializat (

Fulia de antrenare

Exista doua metode pentru solidarizarea fuliilor pe axele lor aferente cu sau fara

pana

Pentru aplicatiile fara pana, fulia este solidarizata cu axul sau prin stringere

Este deci imperativ

sa se imobilizeze arborele cotit si arborii cu came

sa se degreseze suprafetele in contact

Decalor arbore cu came

Pentru motoarele dotate cu un decalor de arbori cu came, montat in general pe arborele

cu came de admisie, este necesar de controlat

Decalorul trebuie sa fie solidar cu arborele cu

came si sa nu transmita nici o miscare de rotatie atunci cind incercam sa-l invirtim la mina.

Conditii de interventie

Interventia trebuie sa fie realizata in conditii foarte bune de curatenie

Este esential a se verifica ca nu exista nici o scurgere de la motor (ulei, apa, carburant) care

ar putea antrena o deteriorare rapida a curelelor urmata mai apoi de afectarea grava a motorului.

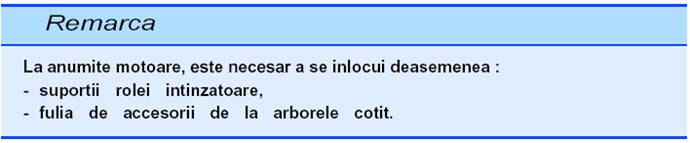

In functie de tipul motorului, inlocuirea curelei de distributie necesita inlocuirea sistematica a anumitor piese. Principalele piese de inlocuit sunt urmatoarele :

-cureaua de distributie,

-rola intinzatoare a curelei de distributie,

-rola infasuratoare a curelei de distributie,

-surubul de stringere a fuliei accesorii pe arborele cotit,

-pinionul de pe arborele cotit,

-fulia accesorii de pe arborele cotit,

-cureaua(lele) pentru accesorii,

-rola infasuratoare a curelei accesorii,

-suportii rolelor.

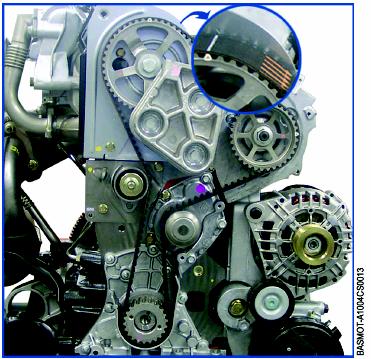

Amplasarea curelei

-Atunci cand sunt prezente, sagetile trebuie pozitionate in sensul de rotatie al motorului.

-Reperele de pe curea trebuie sa fie aliniate cu cele de pe pinioane si de pe fulii.

Tensionarea curelei de distributie

Este vorba de o operatie importanta care conditioneaza durata de viata a curelei si a accesoriilor sale. Astfel, o tensiune adaptata evita fenomenele legate de zgomot si orice problema rezultand dintr-o tensionare defectuoasa a curelei.

Prestrangere sau pre-tensionare

Pe anumite tipuri de motoare, este imperativ a se aplica o prestangere pe curea    inainte de a o regla la valoarea sa preconizata.

Este vorba de un efort exercitat pe cureaua

noua pentru ca aceasta sa-si alungeasca structura.

Acest efort este obtinut prin aplicarea unui

cuplu preconizat pe curea cu ajutorul unui dispozitiv specializat si a unei    chei dinamometrice sau o valoare de pretensionare masurate cu ajutorul aparatului de masura prin frecventa.

Periodicitate de inlocuire

Cureaua de distributie are o durata maximala de utilizare. Aceasta durata este functie de timpul sau de distanta parcursa.

Consultati programele de intretinere pentru a cunoaste periodicitatea de inlocuire.
