INSCRIEREA IN DESEN A TOLERANTELOR GEOMETRICE

Tehnica mecanica

+ Font mai mare | - Font mai mic




INSCRIEREA IN DESEN A

TOLERANTELOR GEOMETRICE




a. Abateri de la forma geometrica

- Piesele in configuratia lor sunt determinate de suprafete cu forme geometrice simple; altele constau din combinarea acestor forme geometrice.

- Formele geometrice frecvent intalnite in constructia pieselor din ICM sunt plane, cilindrice, conice, etc.

- Abaterile de la forma geometrica se clasifica astfel (tab. X.7).

Tabelul X.7

Nr.

Abaterea

Simbol

Abateri de la rectilinitate

Abateri de la planeitate

Abateri de la circularitate

Abateri de la cilindricitate

Abateri de la profil

Abateri de la suprafata profilata

Exemple de inscriere conform SR-ISO 7083-96, ISO 1101-83 in desen sunt date in fig. X.27 - X.31.

Fig. X.27

Fig. X.28

Fig. X.29

Fig. X.30

Fig. X.31

Fig. X.32

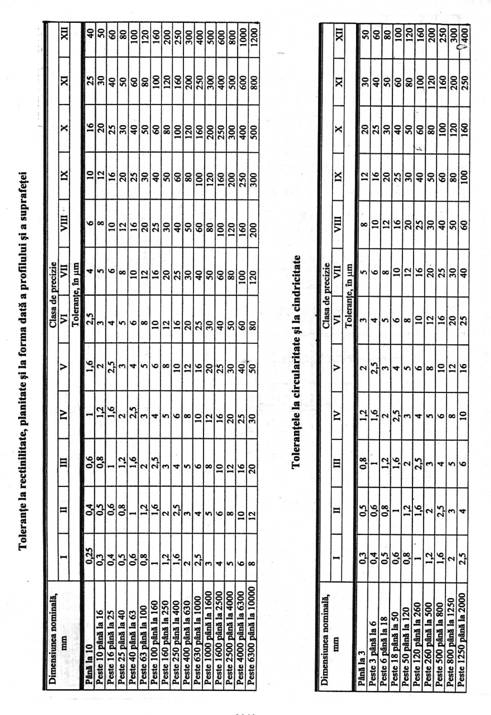

In tabelul X.8 sunt date valorile standardizate (in microni) ale tolerantelor pe tipuri de abateri de la forma geometrica.

Tabelul X.8

b. Precizia pozitiei reciproce a suprafetelor

Tipuri de abateri

Suprafetele ce determina configuratia pieselor, au diferite pozitii relative (una fata de cealalta), adica pot fi: paralele, perpendiculare, coaxiale, etc.

Asemanator preciziei dimensionale, precizia de forma si precizia pozitiei reciproce poate fi realizata in urma prelucrarilor mecanice cu anumite abateri; acestea ca si cele mai sus mentionate sunt standardizate conform ISO, functie de scopul functional.

Astfel, abaterile de la pozitia reciproca a suprafetelor se pot clasifica conform tabelului X.9 dat mai jos.

Tabelul X.9

Abaterea

Simbol

a)

Abateri de la paralelism

b)

Abateri de la perpendicularitate



c)

Abateri de la coaxialitate

d)

Abateri de la inclinare

e)

Abateri de la bataia radiala sau frontala

f)

Abateri de la bataia frontala si radiala (totala)

g)

Abateri de la simetrie

h)

Abateri de la intersectie

i)

Abateri de la pozitia normala

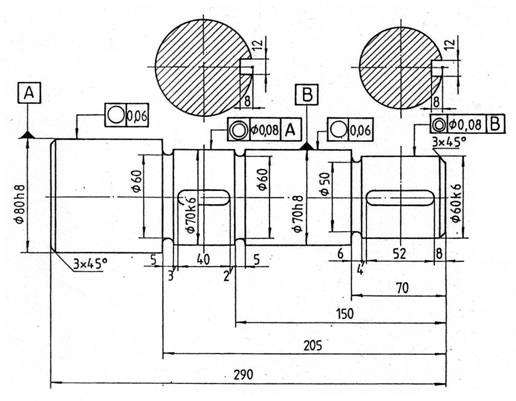

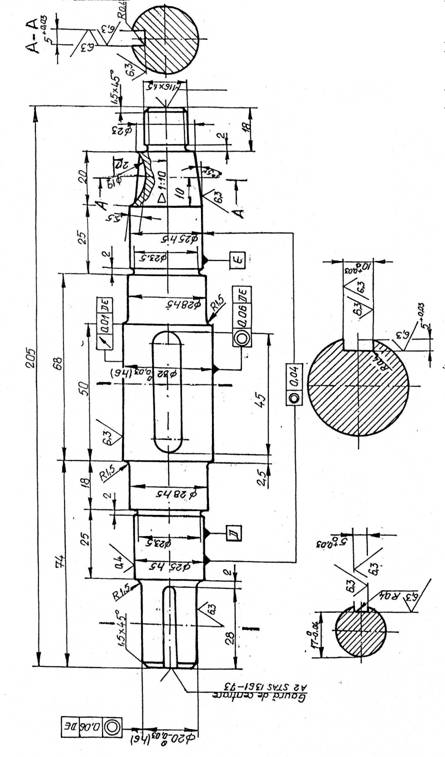

Exemple de inscriere in desen sunt date in fig. X.32 – X.42.

Fig. X.33

Fig. X.34

Fig. X.35

Fig. X.36

Fig. X.37

Fig. X.38

Fig. X.39

Fig. X.40

Fig. X.41

Fig. X.42

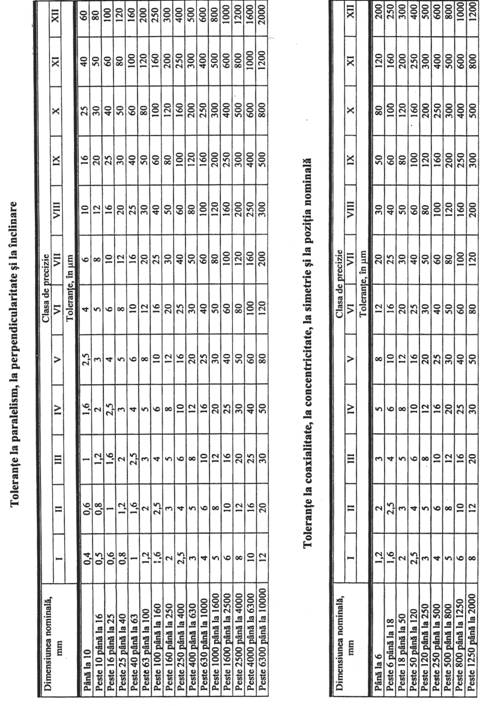

In tabelul X.10 sunt date valorile standardizate ale tolerantelor (in mm) pe tipuri de abateri de la pozitia reciproca a suprafetelor.

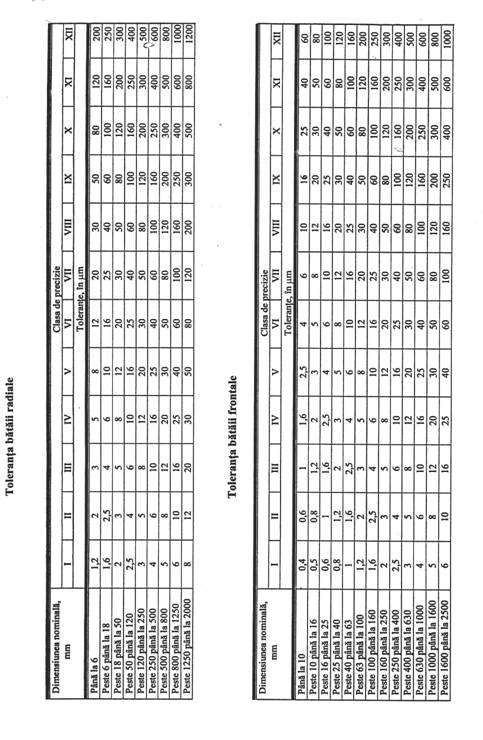

Tabelul X.10

Tabelul X.10 (continuare)
