Scule aschietoare pentru prelucrarea prin frezare

Tehnica mecanica

+ Font mai mare | - Font mai mic




GRUP SCOLAR INDUSTRIAL ZARNESTI




Tema de proiect:

Scule aschietoare pentru

prelucrarea prin frezare

CUPRINS :

Memoriu justificativ……………………………………

continutul propriu-zis………………………………….

Bibliografie……………………………………………….

Anexe

MEMORIU JUSTIFICATIV

Procesul prin care se realizeaza diferite piese folosite in constructia de masini s-au dezvoltat si diversificat continuu , principalele procedeee utilizate pe scara larga fiind : turnarea , forjarea , laminarea ,santarea , matritarea ,aschierea , prelucrarile neconventionale , metalurgia pulberilor

Datorita caracteristicilor tehnico-economice superioare pe care le asigura prelucrarile prin aschiere , acestea ocupa un loc important in procesul de fabricatie a pieselor .

Realizarea procesului de aschiere presupune indeplinirea urmatoarelor conditii :

existenta unor masini unelte a caror cinetica sa asigure geneza suprafetelor piesei si care sa dispuna de puterea necesara realizarii procesului de aschiere ;

dotarea masinilor unelte cu dispozitive capabile sa

pozitioneze si fixeze semifabricatele ;

existenta unor scule aschietoare ( cutite , burghie , freze , alezoare , discuri abrasive , filiere )

caracterizate printr-o geometrie proprietati fizico-mecanice computerizare :

( sa mai adaug ceva )

CONTINUT PRORPIU-ZIS

A.   Generalitati………………………………………………..

B.   Masina de frezat orizontala……………………………..

C. Elemente constructive si geometrice de frezat…….

D. NTSM……………………………………………………….

GENERALITATI

Frezarea este operatiunea de prelucrare mecanica prin aschiere pe masinile de frezat , cus cule numite freze , freza este o scula aschietoare cu mai multe taisuri , pentru pelucrarea suprafetelor plane si profilate a canalelor de diferite forme .. etc.

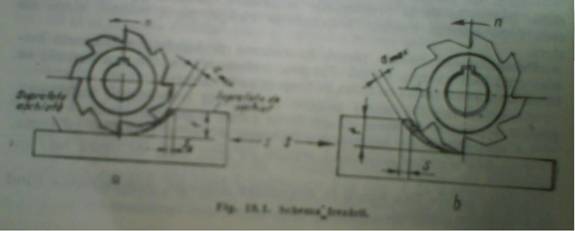

In cazul frezarii , miscarea pricipana de aschiere este executata de scula , iar miscarea de avans de piesa de prelucrat ( mai rar de scula )

Miscarea pricipala de aschiere se realizeaza cu viteza de aschiere v . Marimea vitezei de aschiere se poate determina cu ajutorul unor relatii experimentale sau se pot alege din notatie in functie de schema de lucru adoptata de natura si materialul sculei , de materilalul de prelucrat ..etc . Ea se exprima in m/min

Miscarea de avans presupune o deplasare intre scula si piesa , notata cu s , care se exprima in mm/rot a frezei . Pentru fiecare dinte al frezei revine un avans pe dinte egal cu Sz , care poate fi exprimat in functie de avansul de rotatie s si numarul de dinti al frezei z .

Sz= S/Z *

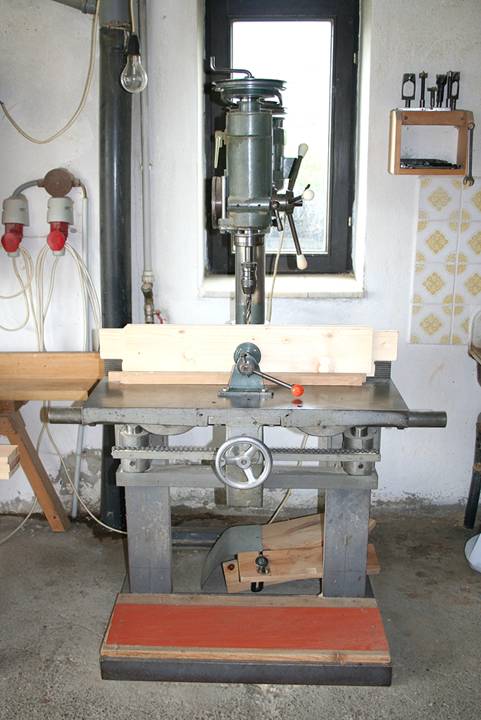

MASINA DE FREZAT ORIZONTALA

ELEMENTE CONSTRUCTIVE SI GEOMETRICE DE FREZAT

Sculele folosite la frezare poarta denumirea generala de FREZE .

Frezele sun scule aschietoare prevazute cu unul sai mai multi dinti amplasati simetric pe suprafetele : laterala , frontala sau laterala si frontala ale uni corp de rotatie ( disc , cilindru) , in timpul prelucrarii , freza are o miscare de rotatie , fapt care face cu dintii sa intre succesiv in actiune si , pentru un timp foarte scurt sa desprinda aschii .

A.   Elementele constructive ale frezelor .

Constructiv , frezele se pot executa cu dinti dintr-o bucata cu corp s-au cu dinti aplicat din otel rapid s-au carburi metalice .

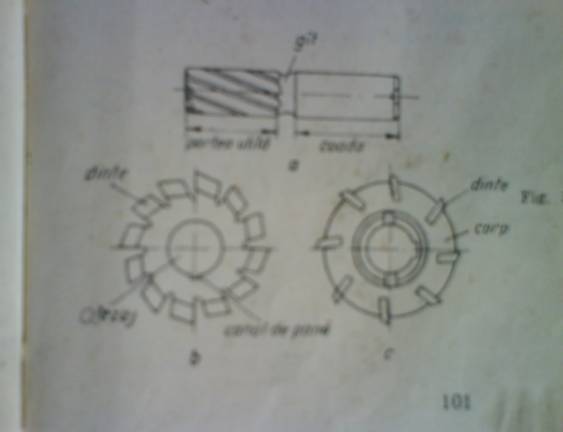

Pentru fixarea in arboreal principal al masinii , frezele sunt prevazute cu coada s-au alezaj , partile pricipale ale unei freze sunt :

corpul , care cuprinde partea utila si partea de fixare

partea utila , prevazuta cu inti aschietori

coada necesara fixarii directe4 s-au indirecte in arboreal principal

gatul facand trecerea intre partea utila si coada .

Dintii frezei pot face parte din corps au pot fi separate si montati pe acesta printr-un sistem cu pene s-au suruburi ; in acest din urma caz , dintii sunt numiti DEMONTABILI .

In acest caz in care frezele se monteaza pe un dorn port-freza , ele sunt prevazute cu un alezaj , iar pentru evitarea rotirii frezei pe dorn , au un canal de pana /

Principalele caracteristici ale unei freze sunt :

diametrul frezei D. in mm , care este o marime normalizata pentru frezele uzuale ;

numarule de dinti Z

.




B. Elemente geometrice ale partii aschietoare a frezelor

Principalul element al unei freze este dintele , fiecare dinte al frezei lucreaza ca o scula aschietoare de tipul cutitului de strung sau de rabotat . Ca si aceste scule , dintele va avea o fata de degajare si una de asezare , Intersectia acestor suprafete formeaza taisul dintelui .

Principalele elemente geometrice ale dintilor frezelor sunt aceleas ca si la alte scule aschietoare : unghiurile de degajare , de asezare , de ascutire si unghiurile de atac.

Dintii frezelor frontale au doua unghiuri de atac: unghiul de atac principal Y X si unghiul de atac secundar X1 , care stabilesc pozitia dintelui fata de piesa de prelucrat .

Durabilitatea frezei depinde in general de parametrii ei geometrici.

Unghiul de asezare A este determinat de natura materialului de prelucrat si poate avea , pentru oteluri , fonte si materiale neferoase , valori cuprinse intre 10 si 18 *

NORME DE TEHNICA A SECURITATII MUNCIILA PRELUCREAREA PE MASINI DE FREZAT

NTSM

I    In afara regulilor pricipale care trebuie respectate la prelucrarea prin aschiere , la prelucrarea pe maini de frezat , trebuie respectate urmatoarele masuri :

pe masini de frezat se va executa numai acele prelucrati pentru care au fost destinate masinile

inainte de inceperea lucrului , muncitorul trebuie sa verifice starea tehnica a masinii pentru a se convinge ca punearea in functiune nu prezinta pericol de accidentare .

se va controla starea de uzare a frezelor pentru a se putea folosi pentru materialul ce urmeaza a fi prelucrat

frezele se monteaza astfel in cat partile proeminete sa nu provoace prinderea mainilor sau a inbracamintei muncitorului ,la nevoie se monteaza anumite aparatori de protectie

piesele se fixeaza si se desprind cand masina nu e pusa in functiune

in timpul lucrului , pe masa masinii nu trebuie lasate alte piese , scule … etc.

cuplarea avansului automat se va face dup ace inprealabil sa pus in miscare arboreal principal.

Verificarea dimensiunilor s-au a calitatii suprafetelor prelucrate prin frezare se va face numai dupe ce sa oprit masina

Inainte de parasirea locului de munca muncitorul se asigura ca masina este oprita

Bibliografie
