Imbinari prin forte de frecare folosind strangerea proprie

Imbinari prin forte de frecare folosind strangerea proprie

Daca la imbinarile prin forte de frecare folosind forma nu s-a luat in considerare sectionarea proeminentelor, la imbinarile prin forte de frecare folosind strangerea se iau in considerare secti -onarea proeminentelor,si mai mult si deformatiile elastice,elasto-plastice si plastice dintre arbore si butuc.

arbore

butuc

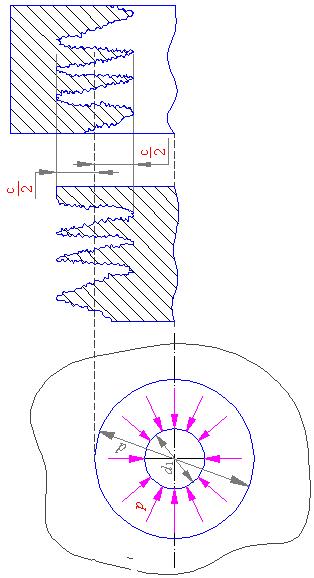

c - nivelul de sectionare a proeminentelor profilului

p - presiunea rezultata datorita strangerii

Δa - deformatia arborelui

Δb - deformatia butucului

Se pot scrie relatiile :

Strangerea rezultata va fi :

(fig. urmatoare)

,

unde : p - presiunea dintre arbore si alezaj rezultata ca urmare a strangerii ajustajului

k_a,k_b - coeficientii lui Lammé din ''Rezistenta materialelor'',dedusi pentru tuburile cu pereti grosi,dati de relatiile :

,

υ_a,υ_b coeficientii de contractie transversala (Poisson)

 ;  ;

Aproximand ,vom avea strangerea calculata data de relatia :

Din tabele se va alege ajustajul care va da o strangere tabelata data de relatia :

, cu niste corectii precum :

, in - corelatia datorita temperaturii

, in - corelatia datorita rugozitatii

- corelatia datorata actiunii fortei

t_b ,t_a - temperatura butuc/arbore

t₀ = 20⁰C - temperature de referinta

α - coeficient de dilatatie termica

E_a,E_b - module de elasticitate longitudinala la arbore si alezaje
