DESEN TEHNIC - PLANSE DESENATE

Tehnica mecanica



+ Font mai mare | - Font mai mic



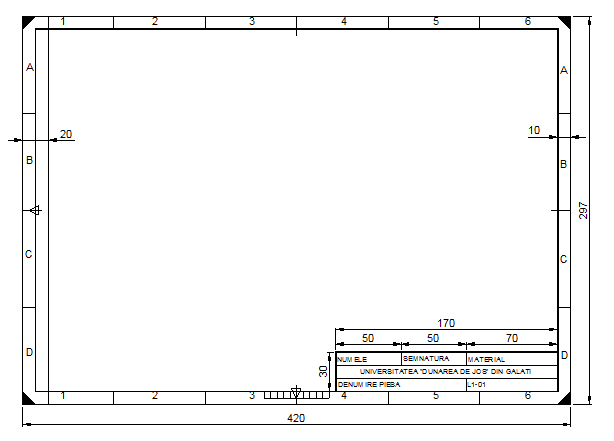

NR. 1

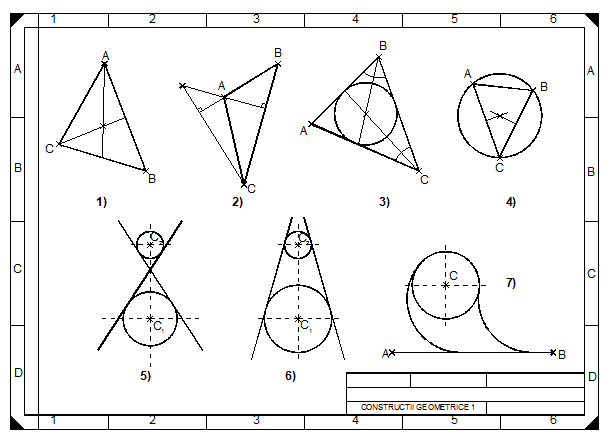

NR. 2 (a)




1. Sa se determine centrul de greutate al unui triunghi, avand varfurile: A(66, 265); B(97, 185) si C(32, 205).

2. Sa se determine ortocentrul unui triunghi, avand varfurile: A(155, 240); B(195, 265) si C(170, 175).

3. Sa se determine cercul inscris intr-un triunghi dat de varfurile: A(220, 220); B(270, 270) si C(300, 185).

4. Sa se determine cercul circumscris intr-un triunghi dat de varfurile: A(340, 250); B(385, 245) si C(360, 195).

5. Sa se construiasca tangenta comuna interioara la cercurile date de: C1(100, 75);

R1 = 20 si C2(100, 130); R2 = 10. Sa se extinda tangentele astfel construite pana la o linie imaginara, orizontala.

6. Sa se construiasca tangenta comuna exterioara la cercurile date de: C1(210, 75);

R1 = 25 si C2(210, 130); R2 = 10. Sa se extinda tangentele astfel construite pana la o linie imaginara, orizontala.

7. Sa se realizeze racordarea cercului de centru de: C(320, 100) si raza R = 25 cu dreapta definita de punctele A(280, 50) si B(400, 50) prin arce de cer de raza 40.

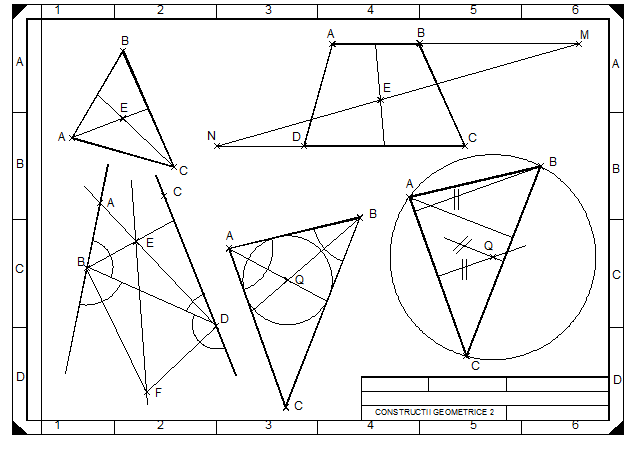

NR. 2 (b)



1. Fie punctele A(41, 205); B(76, 265) si C(111, 185). Sa se traseze triunghiul ABC prin comanda LINE. Sa se afle pozitia punctului E - centrul de greutate al triunghiului ABC. Sa se gaseasca coordonatele acestui punct (XE, YE), sa se coteze laturile triunghiului prin comanda DIMLINEAR si coordonatele punctelor marcate prin DIMORDINATE.

2. Fie trapezul ABCD definit prin varfurile A(220, 270); B(280, 270); C(312, 199) si D(201, 199). Sa se afle pe cale grafica si sa se marcheze cu E centrul de greutate al trapezului dat. Sa se inscrie coordonatele acestui punct prin comanda DIMORDINATE.

3. Fie dreptele AB si CD definite prin punctele A(60, 160); B(51, 115), respectiv C(104, 165); D(140, 75). Sa se afle bisectoarea EF a unghiului definit de aceste drepte, fara prelungirea dreptelor.

4. Fie triunghiul ABC definit prin punctele A(149, 129); B(239, 150) si C(188, 19). Sa se construiasca cercul inscris in triunghi si sa se inscrie coordonatele punctului respectiv.

5. Fie triunghiul ABC definit prin punctele A(273, 164); B(363, 186) si C(312, 55). Sa se construiasca cercul circumscris triunghiului si sa se inscrie coordonatee punctului respectiv.

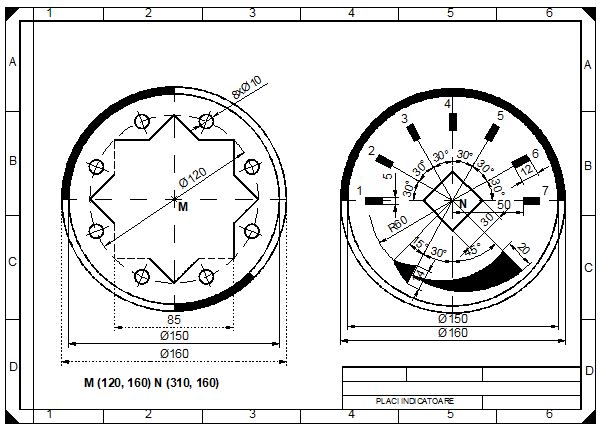

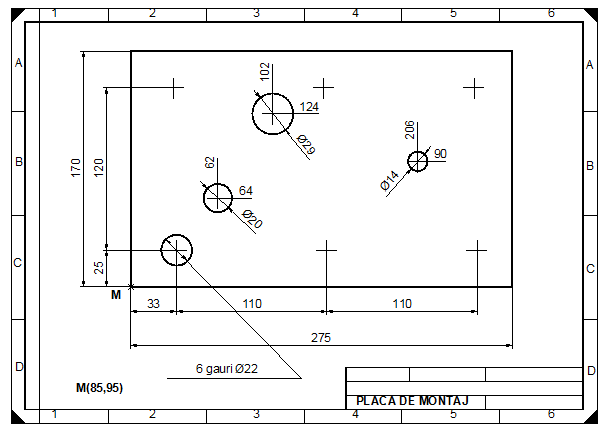

NR. 3








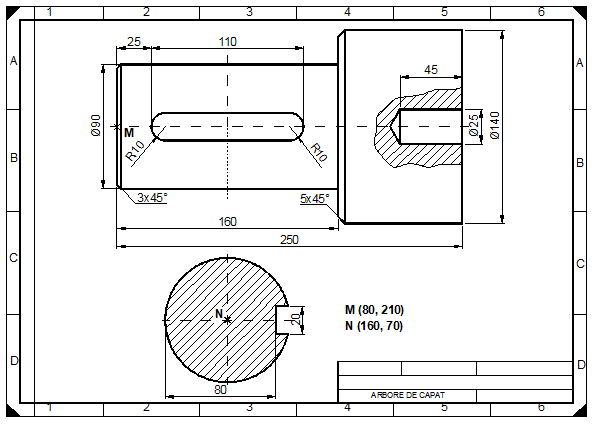

NR. 4

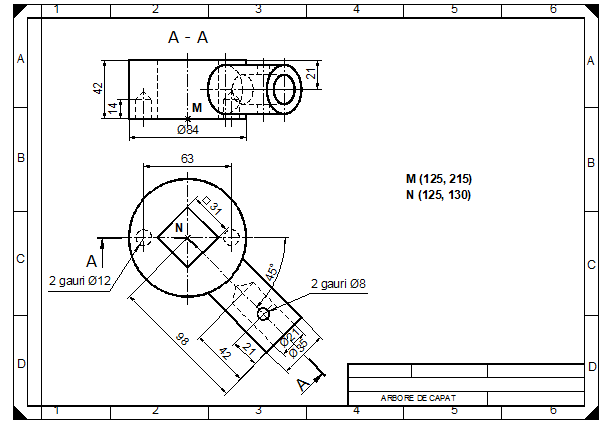

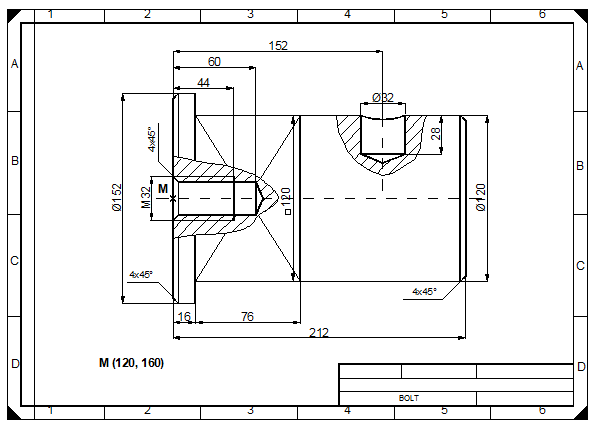

NR. 5

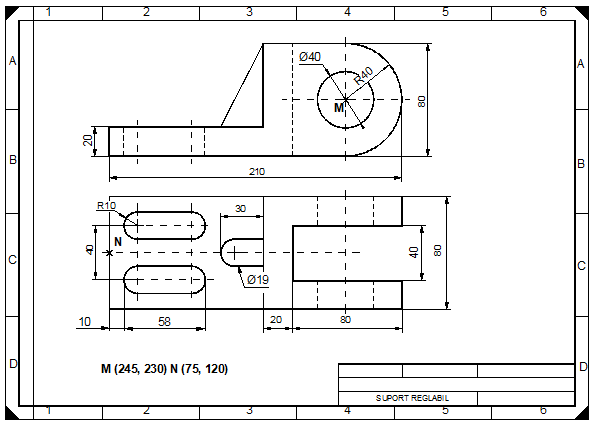

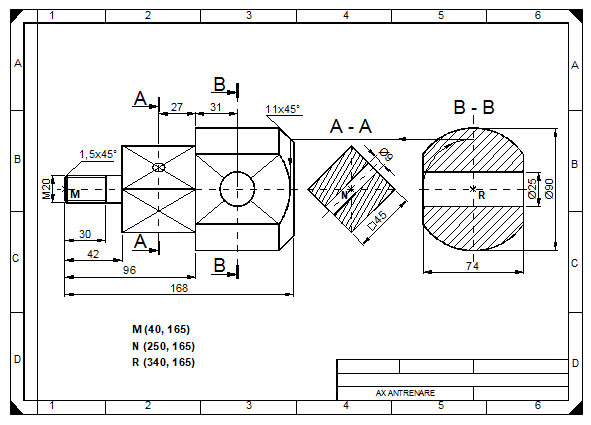

NR. 6

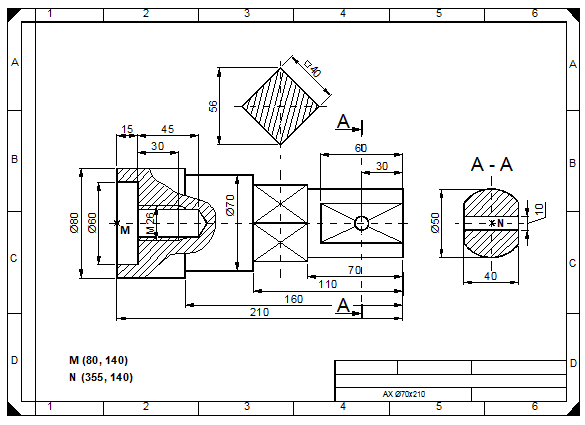

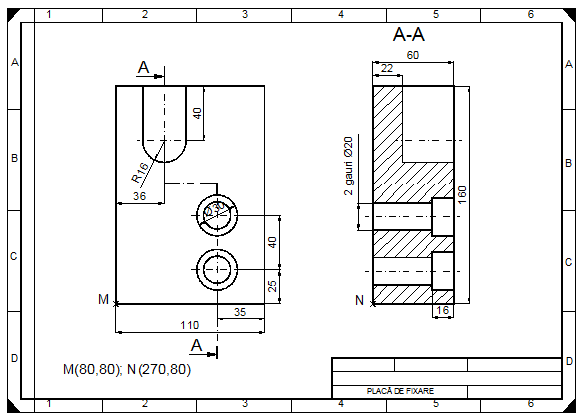

NR. 7

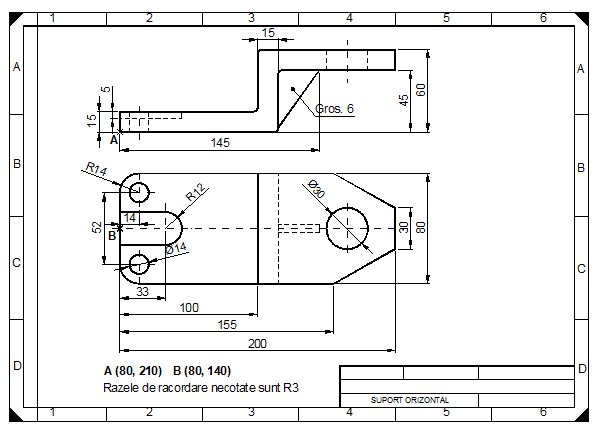

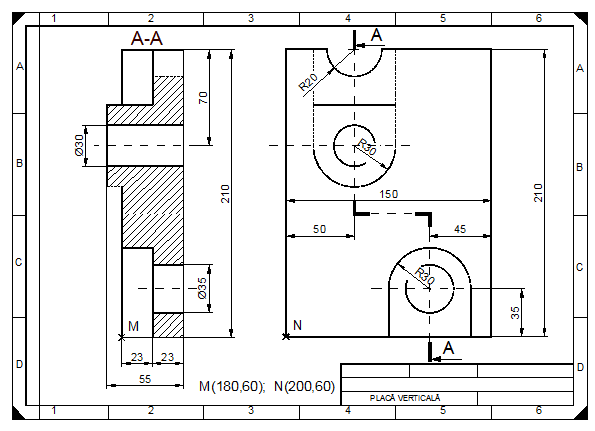

NR. 8

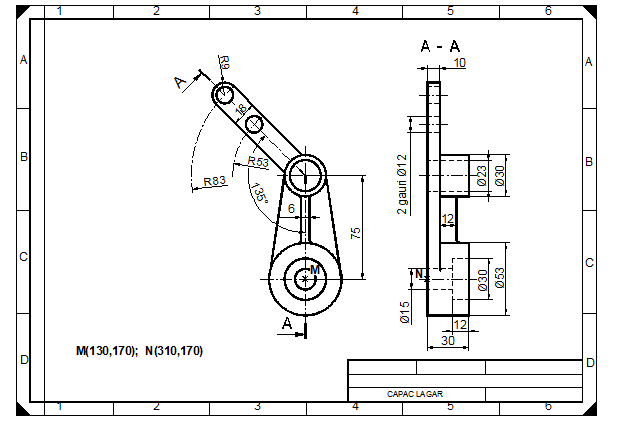

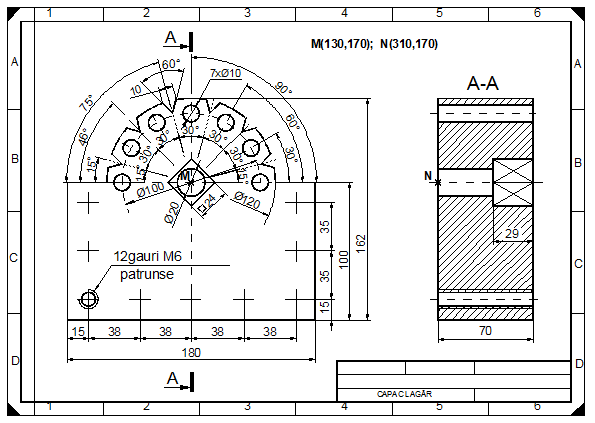

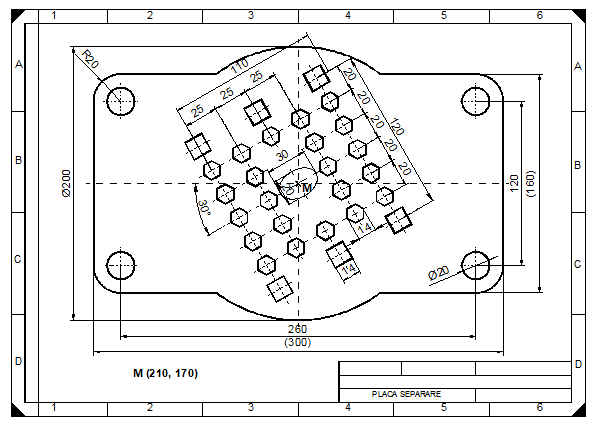

NR. 9










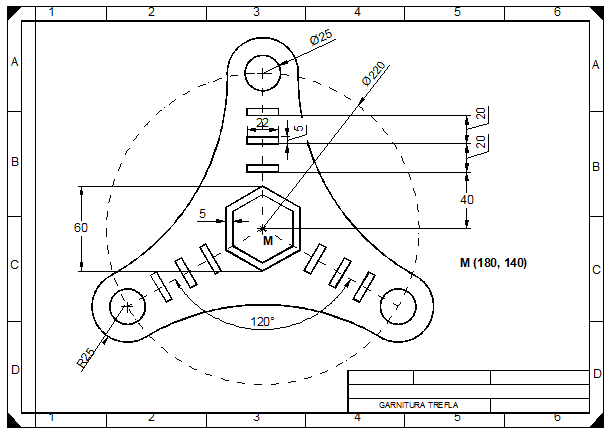

NR. 10







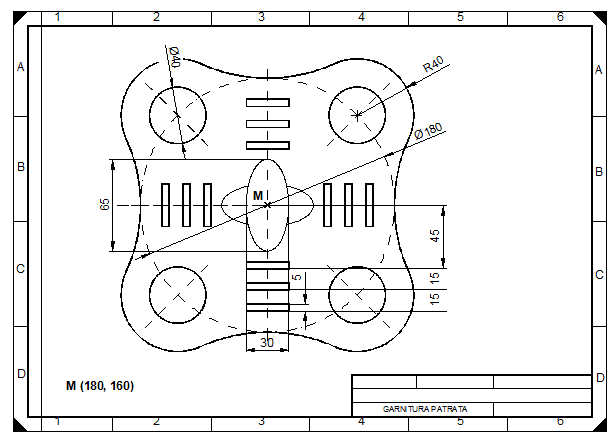

NR. 11




NR. 12

fg



fg
