Montarea distribuitoarelor

a)     Conexiuni directe cu conducte



Metoda cea mai obisnuita de conexiune a unei distributii consta in insurubarea racordurilor direct in gaurile filetate ale caii in cazul unui distribuitor cu gauri in corp.

Aceasata metoda necesita un racord pentru fiecare utilizare, pilot si cele de alimentare si un amortizor de zgomot pentru fiecare cale de descarcare.

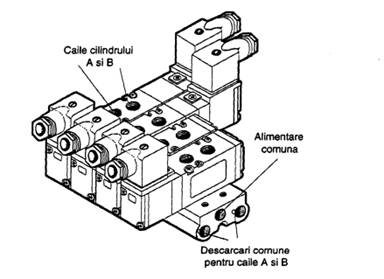

b)     Placi comune de distributie

Placi comune de distributie au canale comune pentru alimentarea si descarcarea pentru un numar determinat de distribuitoare cu gauri in corp. Iesirile sunt separate la fiecare distribuitor.

c)     Placi de baza

Distribuitoarele cu gaurile puse pe o singura fata sunt construite pentru a fi montate cu garnituri pe o placa de baza in care sunt practicate toate conexiunile pentru exterior.

Aceasta permite o indepartare rapida si inlocuirea unui distribuitor fara    a fi necesar sa se lucreze la conducte.

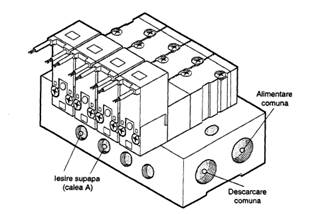

d)     Placi de baza multiple



Similar cu placa de distributie, placile de baza multiple alimenteaza si descarca un anumit numar de distribuitoare si pot fi inchise ( blocate) in acelasi mod ca placile de distributie comune.



Fig.22

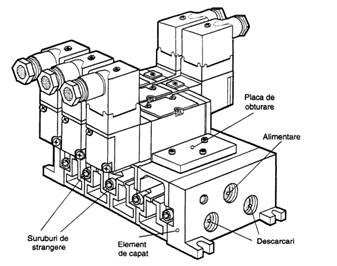

e)     Placi de baza modulare

Acestea sunt asamblate din placi singulare si permit asamblarae intr-o singura unitate (bloc) a mai multor elemente.

Acest sistem are avantajul de a permite extinderea sau reducerea unitatii daca sistemul trebuie modificat fara a influenta componentele sale existente. Exista de asemenea obtiunea de a inchide pozitiile care nu sunt necesare.

Placile de baza singulare sunt asamblate intre ele cu elemente de strangere. Garniturile de tip  O  previn pierderile.

fig. 23.
