Functiile produsului, reperului si suprafetelor [IP, AP]

a.    Functiile produsului

Principala functie a produsului este aceea de rezemare a unui alt subansablu, intre acesta din urma si reperul lagar gazostatic formandu-se vid



b. Functiile reperului

Functiile    reperului sunt in principal urmatoarele :

a.       Fixarea produsului pe placade baza-poz.7- prin intermediul suruburilor- poz. 10-

b.      Sustinerea piulitei -poz.6-cu care se regleaza inaltimea dorita pentru lagarul gazostatic- poz.5-

c.       Mentinerea pozitiei unghiulare pentru corpul 2 -poz. 3- prin intermediul stiftului poz. -14-

c.    Functiile suprafetelor

Functiile suprafetelor sunt prezentate in tabelul 2.6.

Tabelul 2.6

Sk

Functia(-ile)

S1

Contact cu placa de baza

S2, S4, S5, S10

Marginire

S3

Contact(sprijin) cu piulita (poz. 6)

S6

Formeaza ajustaj presat cu stiftul (poz. 14)

S7

Formeaza ajustaj preset cu piulita (poz. 6)

S8

Asigura contactul cu piulita poz.6 prin intermediul stiftului filetat poz.13

S9

Montaj pe placa de baza poz.7 prin intermediul suruburilor

S11

Tehnologica( iesirea libera a pietrei de rectificat suprafata S7 si S3

PT

Operatia(ile)

Utilaje (U)

Tip

Marca

Turatii(n,..),avansuri(s,..)/viteze de avans(w,..),putere(N),curse etc.

PT1

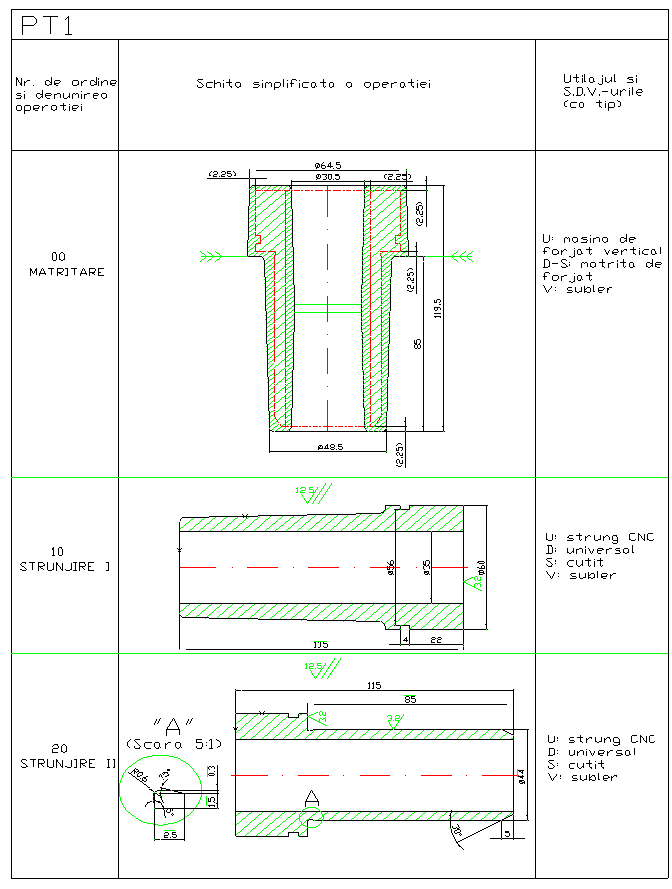

10. Strunjire I

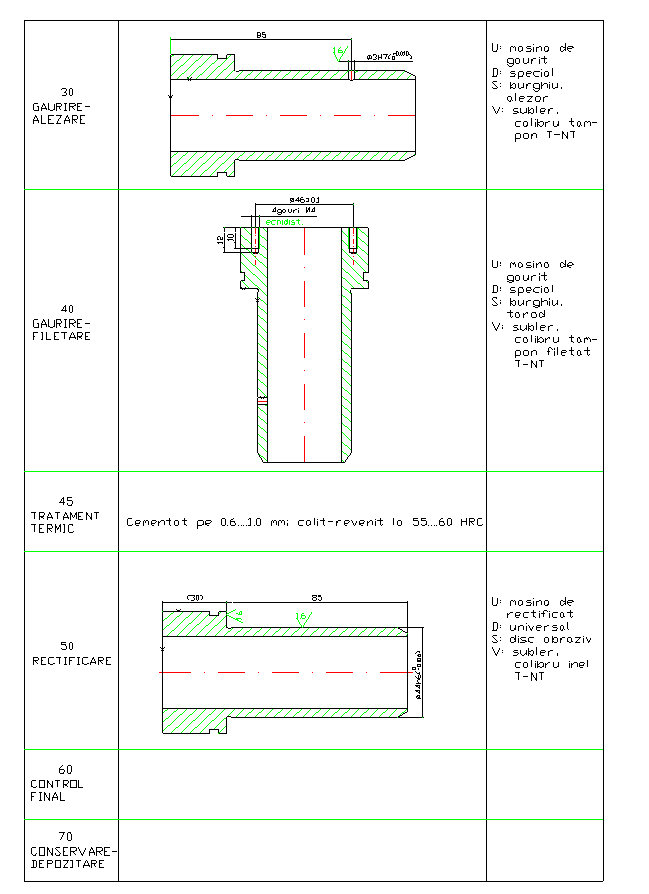

20. Strunjire II

Strung CNC

MASTURN    32

diametrul de rotire deasupra batiului : 320 mm

diametrul de rotire deasupra saniei : 150 mm

puterea motorului electric principal : 7 KW

domeniul turatiilor : 0.5000 rot/min

distanta intre varfuri : 800 mm

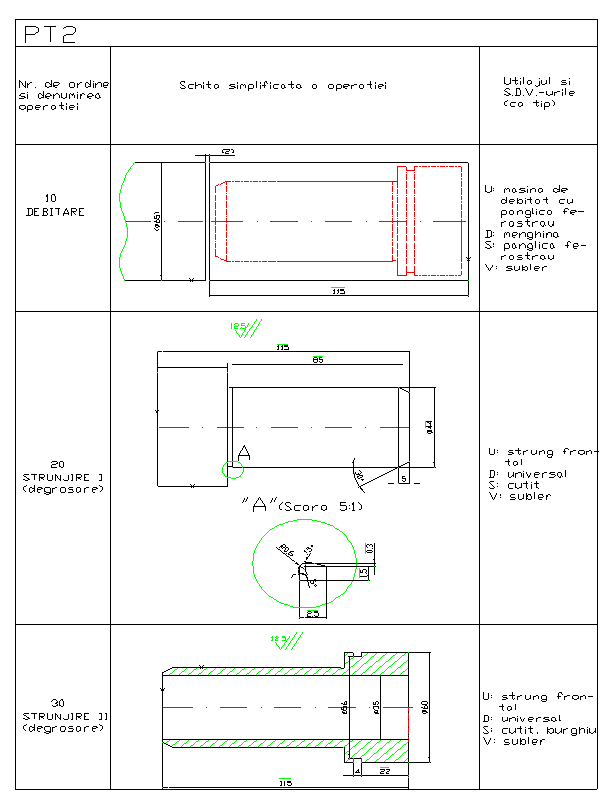

30. Gaurire- alezare

Masina de gaurit

G16

n [rot/ min] : 150 ; 212 ; 300 ;425 ; 600 ;850 ; 1180 ; 1700 ; 2360

s [mm/ rot] : 0.10 ;0.16 ;0.25 ;0.40

N [KW] : 1.5

diametrul maxim de gaurit [mm] : 16

adancimea maxima de gaurit [mm] : 225

PT2



60. Gaurire- alezare

PT1

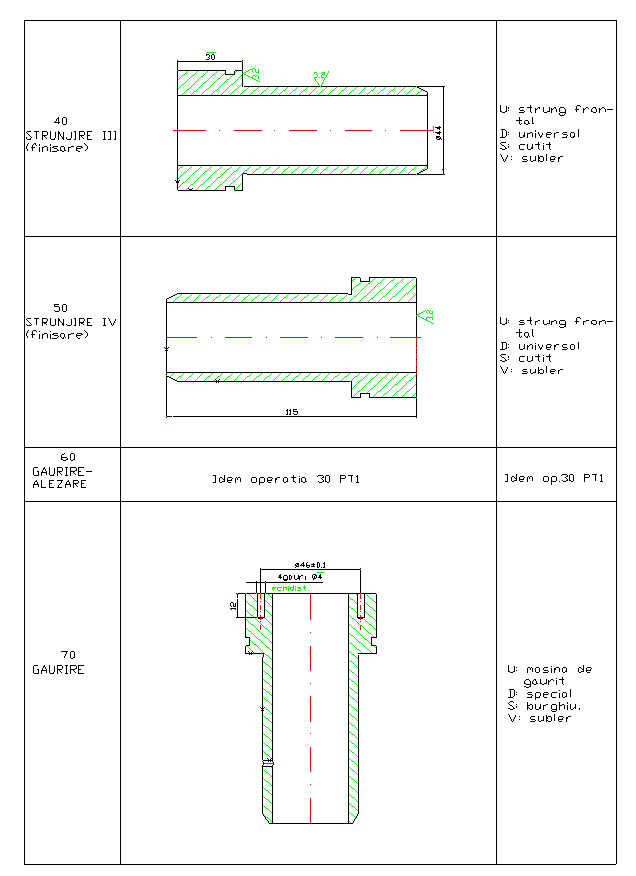

40. Gaurire- filetare

PT2

70. Gaurire

PT1

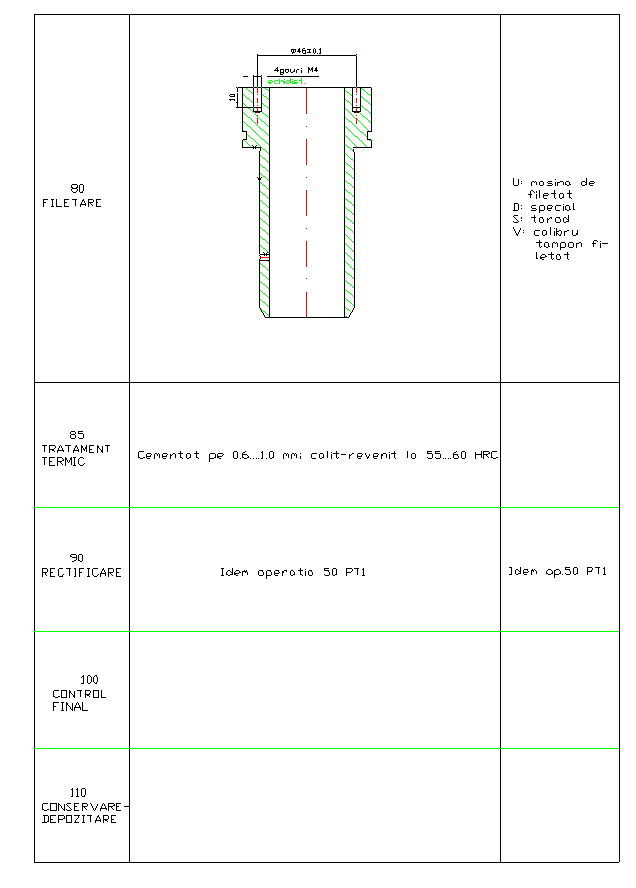

50. Rectificare

Masina

de

rectificat

WMW 450

distanta intre varfuri : 450 mm

inaltime varfuri : 85 mm

diametrul pietrei : 300 mm

latimea pietrei : 40 mm

turatii [ rot/ min] : -piatra exterior : 2040

piatra interior : 11000

piesa : 62.5.125

viteza de inaintare a mesei : 0.80 mm/min

puterea motorului electric principal : 3.2 KW

PT2

90. Rectificare

10. Debitare

Masina de debitat cu panglica ferastrau

ARG 400 PLUS

puterea motorului electric : 7 KW

viteza de avans ; 0.80mm/ min

viteza de aschiere : 20.70 mm/min

20. Strunjire I

30. Strunjire II

40. Strunjire III

50. Strunjire IV

Strung frontal

SF 250

n [rot/ min] : 63 ;90 ;125 ;180 ;250 ;355 ;500 ;710 ;1000 ;1410 ;1910 ; 2800

Sl [mm/ rot] : 0.04 ;0.05 ;0.06 ;0.07 ;0.08 ;0.10 ;0.12 ;0.14 ;0.16 ;0.20 ; 0.24 ;0.28 ;0.32 ;0.40 ;0.46 ;0.56 ;0.64 ;0.80 ;0.96 ;1.12 ; 1.28 ;1.60 ;1.92 ;2.24

St [mm/rot] : 0.012 ;0.015 ;0.018 ;0.021 ;0.024 ;0.030 ;0.036 ;0.042 ; 0.048 ;0.060 ;0.072 ;0.084 ;0.096 ;0.12 ;0.144 ;0.168 ; 0.192 ;0.24 ;0.288 ;0.336 ;0.384 ;0.48 ;0.516 ;0.672

N[KW] : 4.5

PT2

80. Filetare

Masina de filetat

G18

diametrul maxim de filetat : M8

turatia axului : 250.500 rot/ min

N[KW] : 0.4

pasul filetului : 0.3.1.75mm

dimensiunile mesei : 200x500mm
