PROCESUL TEHNOLOGIC DE EXECUTIE A ARBORELUI MELCAT AL REDUCTORULUI

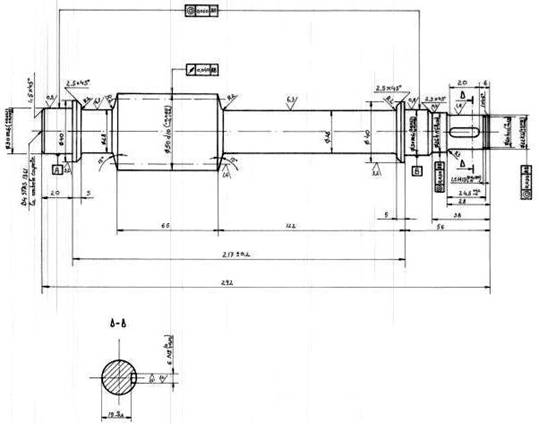

Semifabricatul din care se realizeaza arborele melcat al reductorului, fig . 1 , este o bara din otel aliat 21 Mo Mn Cr 12 cu diametrul de 60 mm.




Fig. 1

Procesul tehnologic de executie a arborelui cuprinde urmatoarea succesiune de faze si operatii :

10. DEBITARE ,

    Fig. 2.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutite de debitat;

universal.

20. STRUNJIRE FRONTALA DE DEGROSARE ,

30. CENTRUIRE,

40. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE, la 53 x 125,

    Fig. 3.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutit incovoiat K32,

cutit drept ,

burghiu de centruit;

universal.

Determinarea parametrilor de aschiere si a normei tehnice de timp pentru operatia 40:

strunjire cilindrica exterioara de degrosare la 53 x 125 mm

1.Stabilirea sculei aschietoare :

Se alege dupa STAS 6377 cutit incovoiat pentru degrosat K 32.

2. Stabilirea adancimii de aschiere , :

,

in care:- diametrul maxim al semifabricatului, 60 mm;

- diametrul la care trebuie sa se prelucreze,

;

;

. Pentru calcule se adopta .

3. Stabilirea avansului de aschiere , :

Din tabelul 9.1 (vezi bibliografie 8.) se preia , se adopta si se face corectia:, in care coeficient pentru prelucrarea suprafetelor intrerupte. S-a ales .

Din tabelul 10.1 se alege avansul real .

4. Stabilirea durabilitatii sculei aschietoare , :

Din tabelul 9.10 se alege ;

5. Uzura admisibila a taisului sculei , :

Din tabelul 9.11 se alege , se adopta ;

Stabilirea vitezei de aschiere, :

Din tabelul 9.15 se aleg:

Se face urmatoarea corectie:;

in care: - pentru ;

- pentru semifabricat laminat;

;

- pentru .

.

,

in care: diametrul de prelucrat.

Din tabelul 10.1 se alege ;

Viteza reala se determina cu relatia:

;

Se face verificarea:

.

. Conditia este indeplinita, prelucrarea se poate realiza.

7. Stabilirea puterii reale de antrenare, :

Puterea reala se determina cu relatia:

, unde . Se adopta .

.

Concluzie

Executia prelucrari operatiei 40. strunjire de degrosare se poate realiza pe strung

cu parametrii:

8. Stabilirea normei tehnice de timp :

Din tabelul 11.1 luam timpul unitar incomplet .

Se face urmatoarea corectie:

, unde:

- pentru ;

- in functie de starea semifabricatului;

;

.

DESPRINS , INTORS , ORIENTAT SI FIXAT IN POZITIA III

50. STRUNJIRE FRONTALA DE DEGROSARE ,

60. CENTRUIRE,

70. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 36 x 18,

80. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 44 x 5,

90. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 32 x 20,

100. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 53 x 75,

110. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE, la 32 x 18,

120. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE , la 40 x 5,


130. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE , la 28 x 20,



Fig. 4.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutit drept,

cutit incovoiat K32,

burghiu de centruit;

- universal.

140. TESIRE 1,5 X 45O,

150. TESIRE 1,5 X 45O ,

160. STRUNJIRE FRONTALA DE FINISARE ,

170. RACORDARE R2,

180. RACORDARE R2,


190. STRUNJIRE CONICA 15O ,

Fig. 5.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutit drept;

cutit lateral;

universal.

DESPRINS , INTORS , ORIENTAT SI FIXAT IN POZITIA V

200. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 24 x 26,

210. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 30 x 10,

220. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 36 x 21,

230. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 44 x 5,

240. STRUNJIRE CILINDRICA EXTERIOARA DE DEGROSARE , la 32 x 115 ,

    Fig.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutit incovoiat K32,

- universal,

papusa mobila ,

varf rotativ.

250. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE, la 2 x 26,

260. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE , la 24 x 10,

270. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE , la 32 x 20,

280. STRUNJIRE CILINDRICA EXTERIOARA DE FINISARE , la 28 x 115,

290. STRUNJIRE FRONTALA DE FINISARE ,

300. TESIRE 1 X 45O,

310. TESIRE 2,5 X 45O ,

320. TESIRE 2,5 X 45O ,

330. RACORDARE R2 ,

340. RACORDARE R2,

350. RACORDARE R2,

360. STRUNJIRE CONICA 15O ,

370. DEGAJARE 20 x 1,5,

Fig.7.

Masina unealta folosita: Strung normal SN 400 x 1500;

Scule si dispozitive folosite:

cutit drept

cutit frontal

cutit pentru degajat

- universal

papusa mobila

varf rotativ

DESPRINS , ORIENTAT SI FIXAT PE MASINA DE FREZAT UNIVERSALA

380. FREZARE CANAL PANA ,

Fig. 8.

Masina unealta folosita: Masina de frezat FU 36 x 1600 ;

Scule si dispozitive folosite:

freza deget 6 ,

menghina.

390. FREZARE PROFIL MELCAT,

    Fig. 9.

Masina unealta folosita: Masina de frezat FU 36 x 1600 ;

Scule si dispozitive folosite:

freza dublu conica .

400. TRATAMENT TERMIC CEMENTARE + CALIRE,

DESPRINS , ORIENTAT SI FIXAT PE MASINA DE RECTIFICAT UNIVERSALA

410. RECTIFICARE 30 x 20 ,

420. RECTIFICARE 26 x 10,

430. RECTIFICARE 30 x 20,

Fig. 10.

440. RECTIFICARE PR0FIL MELCAT.

Fig. 11.

Masina unealta folosita: Masina de RECTIFICAT RU 350 ;

Scule si dispozitive folosite:

- piatra de rectificat cilindric exterior ,

- piatra de rectificat profilata .
