STRUNGURI REVOLVER

Aceste strunguri se utilizeaza la prductia in serie a pieselor mici si mijlocii , care necesita mai multe operatii efectuate dintr o singura prindere a piesei .




Se pot realiza:

-Strunjiri,

- burghieri ,

- alezari ,

-filetari , etc.

Caracteristica acestor strunguri este prezenta unui support de scule , numit cap revolver , in care se pot fixa scule de tipuri si dimensiuni diferite si care , prin comutare , poate aduce in pozitie de lucru scula urmatoare .

Productivitatea este mult mai mare decat la strungurile universale .

Strungurile revolver pot fi :

-cu cap revolver orizontal

-cu cap revolver vertical.

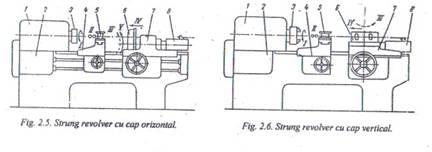

Partile componente principale ale strungurilor revolver orizontale sunt prezentate in fig 2.5.

Lantul cinematic al miscarii principale I este situate in cutia papusii fixe I, iar mecanismul schimbarii avansurilor in cutia 2.

Semifabricatul se fixeaza in universalul 3 sau intr o penseta .

Caruciorul 4 este prevazut la partea superioara cu ghidaje transversale pe care gliseaza sania transversala 5 , executand miscarea in avans universal II.

Discul 6 al capului revolver este montat in lagarele caruciorului 7 si se roteste odata cu tamburul limitatoarelor de cursa 8.




Avansul transversal poate fi obtinut si din miscarea de rotatie a discului capului revolver , prin miscarea V.

Tot discul executa si miscarea de divizare IIIpentru aducerea sculei in dreptul piesei de prelucrat .

Avansul longitudinal IV este executat de caruciorul pe care se afla discul si tamburul .

In fig 2.6 este reprezentat un strung revolver vertical .

Partile componente principale si miscarile sunt notate ca la strungul revolver cu cap orizontal.

Deosebirea consta in constructia capului revolver , ce are forma de turela , ( pozitia 6 ) Si se roteste in jurul unei axe verticale .

Acest tip de cap revolver nu are posibilitatea executarii avansului transversal si de aceea sunt prevazute cu carucior si sanie transversala.

Strungurile cu cap revolver orizontal sunt destinate prelucrarii pieselor de bare , pe cand cele cu cap vertical , prelucrarii semifabricatelor turnate sau forjate .
