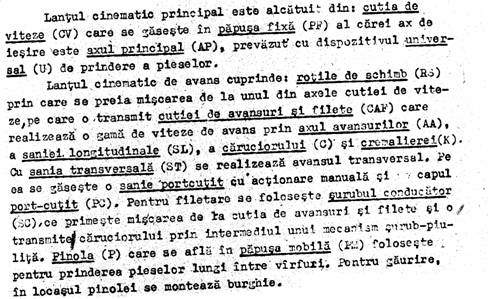

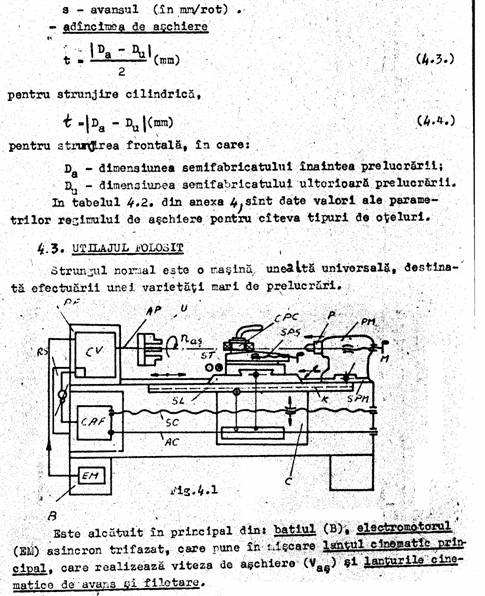

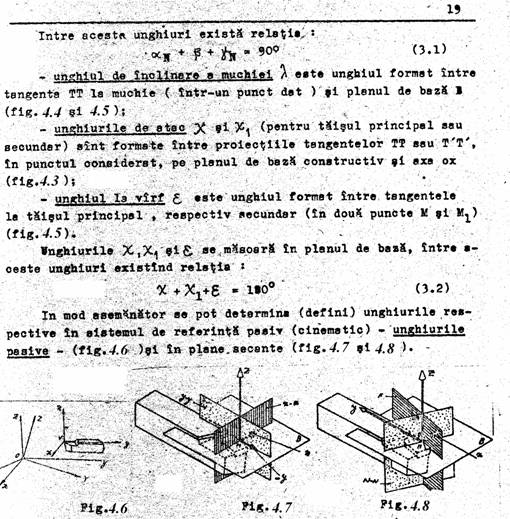

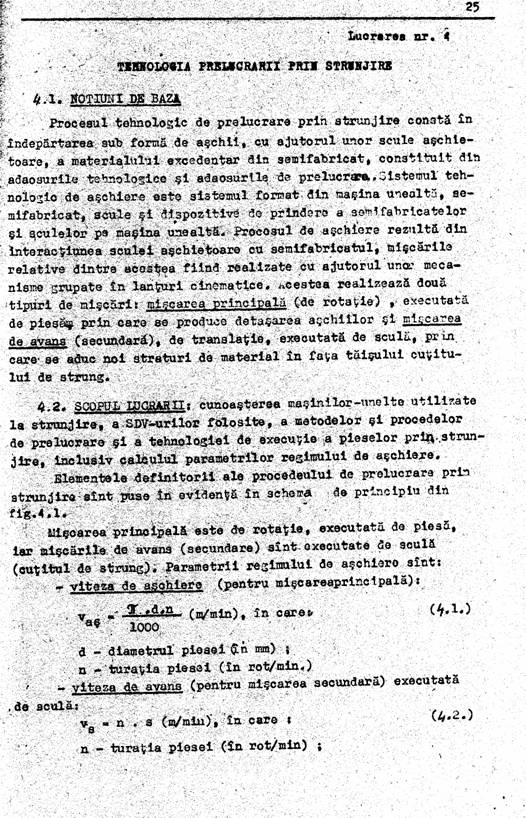

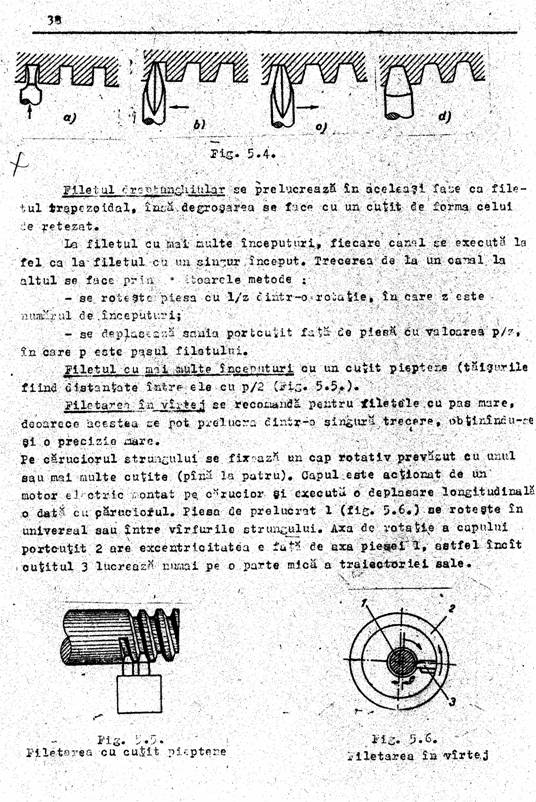

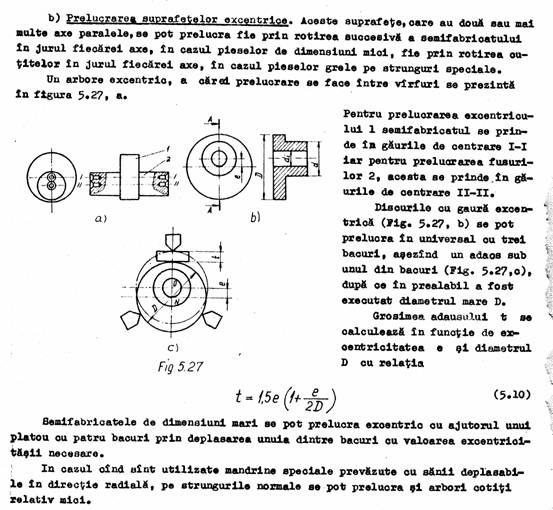

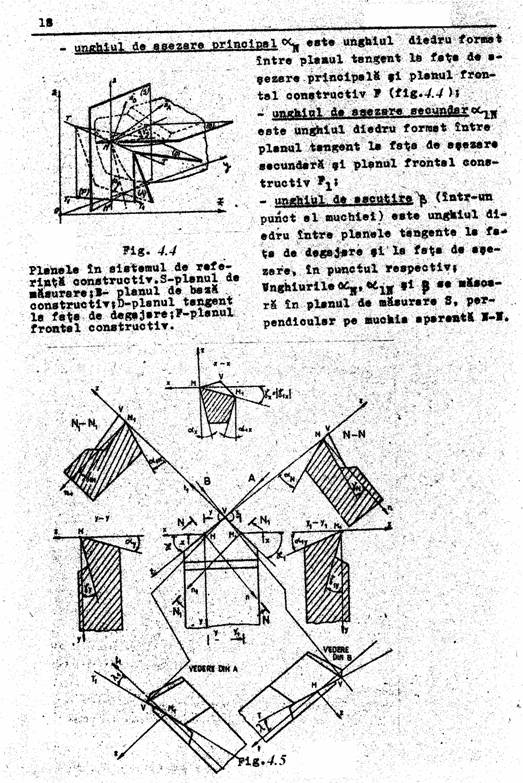

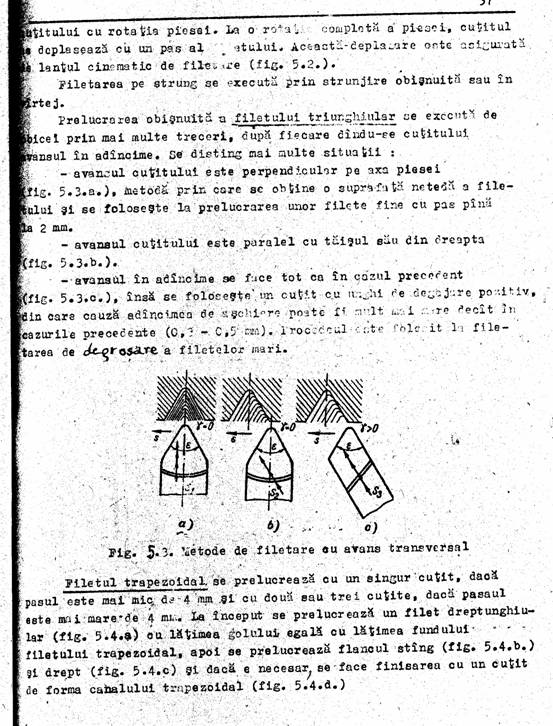

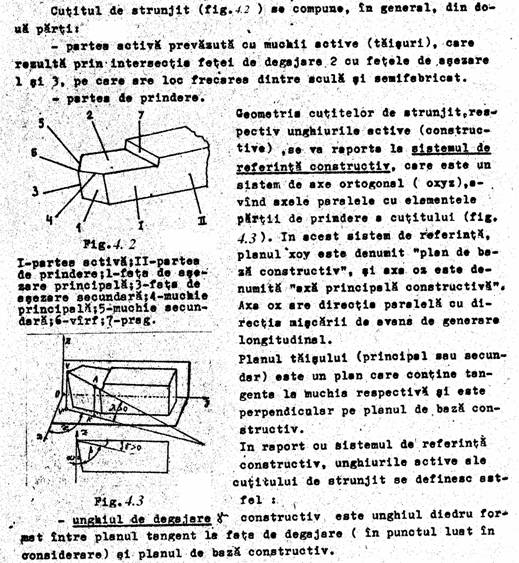

4.3 Geometria sculelor aschietoare. Cutitul de strung

Solutii constructive de cutite pentru operatii de strunjire

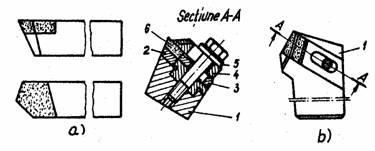

1 corpul cutitului; 2 placa de reazem; 3 placuta de sprijin; 4 placa de fixare;

5 surub de strangere; 6 placuta aschietoare

Fig. 4.9

Scheme de principiu ale procedeelor de prelucrare prin strunjire

1. Strunjirea cilindrica si frontala a suprafetelor exterioare

Degrosare Finisare Degrosare/finisare colt

Fig. 4.10 Fig. 4.11 Fig. 4.12



Degrosare/finisare frontala Finisarea suprafetelor plane cu cutit lateral

Fig. 4.13 Fig. 4.14

2.Canelarea si retezarea exterioara



Canelarea a) Retezarea cu cutit obisnuit a) Retezarea cu cutit -lama

Fig. 4.15 Fig. 4.16

Strunjirea de degrosare si finisarea a suprafetelor interioare



Degrosarea/finisarea cilindrica interioara    Canelarea interioara

Fig. 4.17 Fig.4.18

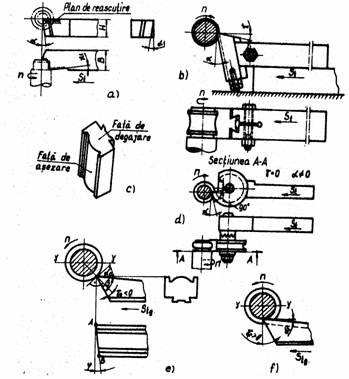

Strunjirea suprafetelor profilate scurte (25 30 mm)

Fig. 4.19
