CALCULUL ACTIUNII VANTULUI ASUPRA CONSTRUCTIILOR

CALCULUL ACTIUNII VANTULUI ASUPRA CONSTRUCTIILOR

q       Constructii care ridica probleme speciale datorita sensibilitatii la actiunea vantului;

o       turnurile de televiziune;

o       antenele si cosurile de fum cu inaltimi de peste 150 m;

o       turnurile de racire cu inaltime de peste 100 m;

q       Constructii curente sensibile la actiunea vantului

o       cladirile inalte, civile si industriale (cladiri > 40 m in inaltime);

q       Constructii curente putin sensibile la actiunea vantului;

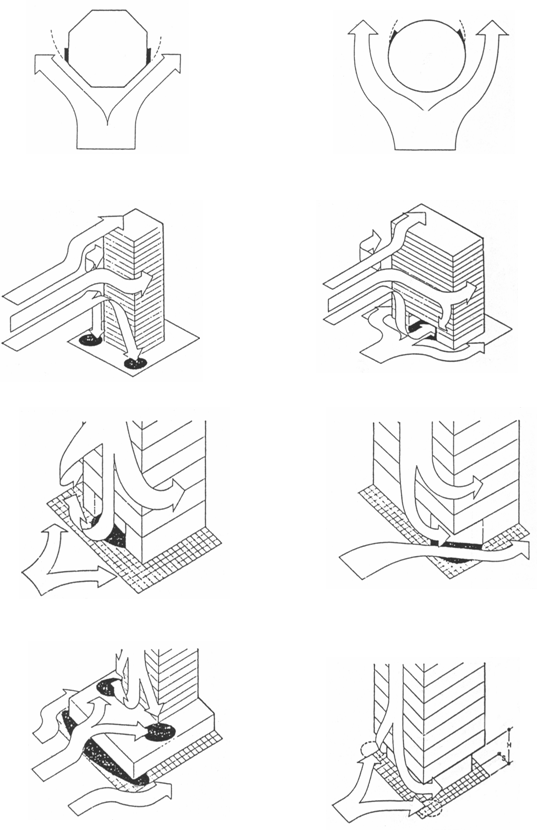

Pentru constructiile cu flexibilitate mare, efectele statice ale actiunii vantului se suprapun cu cele dinamice;

Presiunea vantului asupra anvelopei cladirii se exercita pe doua directii:

Normal pe suprafata anvelopei:

presiune (pe fetele direct expuse);

suctiune (pe fetele adapostite);

presiune/suctiune (pe fetele laterale si pe acoperis);

Tangential la suprafata anvelopei:

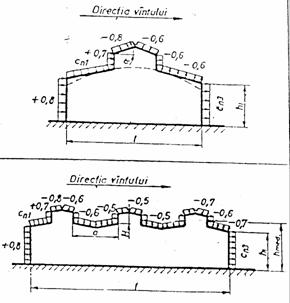

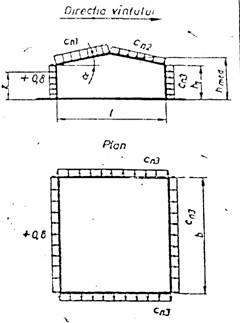

Valoarea presiunii/suctiunii intr-un punct de pe suprafata constructiei:

c_n = coeficientul aerodinamic care tine seama de:

categoria constructiei;

proportiile de ansamblu ale constructiei;

pozitia elementului in constructie;

orientarea elementului in raport cu directia vantului;

dimensiunile elementului considerat;

forma elementului (plana sau curba);

Valoarea normata a componentei normale a presiunii vantului pe suprafata exterioara a cladirii (pereti sau acoperis):

b - coeficientul de rafala, stabilit in functie de sensibilitatea cladirii la vant;

c_n - coeficientul aerodinamic;

c_h(z) - coeficientul de variatie al presiunii dinamice de baza pe inaltime stabilit in functie de tipul amplasamentului;

g_v - presiunea dinamica de baza stabilizata la inaltimea de 10 metri deasupra terenului, stabilita prin harta de zonare;

Coeficientii partiali de siguranta depind de:

amplasamentul constructiei in teritoriu (zonele A.E);

starea limita in raport cu care se verifica cerinta de fiabilitate structurala;

clasa de importanta a constructiei considerate;

categoria de sensibilitate la vant a constructiei;

ACTIUNI DATORATE VARIATIILOR DE TEMPERATURA CLIMATICE

q       variatii ale temperaturii exterioare cladirii;

q       diferente de temperatura intre interiorul si exteriorul cladirii;

q       diferente de temperatura pe un element de constructie;

Efectul variatiilor de temperatura este modificarea dimensiunilor si formei elementelor de constructie:

cresterea uniforma de temperatura produce alungirea elementului;

scaderea uniforma de temperatura produce scurtarea elementului;

variatia neuniforma a temperaturii produce incovoierea elementului;

Pentru o variatie uniforma de temperatura Dt^o, variatia DL a lungimii L:

a = coeficientul de dilatare termica;

Coeficientii de dilatare termica pentru principalele materiale de constructie sunt:

beton si otel : a

zidarie de caramida : a

lemn : a

Variatiile de temperatura pot produce:

deformatii care conduc la modificarea starii de eforturi in ansamblul structurii:

la cladirile cu un singur nivel: eforturi suplimen-tare in stalpi datorita dilatarii grinzilor de acoperis;

la cladirile etajate inalte: eforturi suplimentare in grinzi si in stalpi datorita dilatarii diferentiate a stalpilor de fatada care sunt expusi direct variatiilor de tempera-tura in raport cu cei interiori care se afla practic la temperatura constanta;

fisuri in elemente plane de zidarie sau de beton armat:

fisuri inclinate si verticale in pereti;

fisuri intre structura si zidaria de umplutura;

Masuri constructive:

se prevad rosturi de dilatatie in structura;

se utilizeaza alcatuiri constructive de detaliu care permit deplasari relative pentru elementele structurale si nestructurale;

se prevad izolatii termice la elementele de constructie direct expuse;
