Instalatie cu modul de termoreglare (centralina) -  E25.0300

     Este un aparat care permite gestionarea unei instalatii de incalzire unica sau impartita in doua zone, cu reglare de tip climatic si care prevede si posibilitatea de a gestiona un boiler pentru producerea de apa calda menajera.



    Este prevazut cu comenzi analogice care permit setarea prametrilor de functionare cu usurinta. De asemenea, recunoaste sondele conectate si se configureaza automat.

    Este disponibil cu ceas programator de tip digital sau analogic.

    In exemplul de instalatie alaturat (zona unica cu temperatura scazuta - BT) configuratia prevede utilizarea unui compensator (butelie de egalizare) intre cazan si instalatie pentru a evita interferentele intre respectivele pompe. La iesirea compensatorului este instalata sonda VFAS pentru controlul temperaturii din colector a agentului termic trimis (tur).

    Circuitul de incalzire este controlat cu o valva de amestec cu servomotor reversibil, cu o pompa si cu o sonda VFAS pentru controlul temperaturii de tur instalatie. Ca la toate instalatiile cu temperatura scazuta trebuie conectat atat un termostat de siguranta cat si un by-pass manual pentru a evita ca o eventuala problema de temperatura sa afecteze instalatia. Instalatia este completata de sonda externa AFS si de eventualul telecomanda (control la distanta - FBR1).   Controlul la distanta (FBR1) este prevazut cu sonda mediu a carei influenta asupra functionarii termoreglarii variaza intre 0 si 10.

   Aparatul ia in considerare si temperatura externa. Receptioneaza temperaturile de la sondele conectate si le compara cu valorile calculate de microprocesor. Se determina astfel noile valori ale temperaturii pentru apa din tur si pentru cazan. Variatia temperaturii de tur in functie de temperatura externa este descrisa de o curba termica.

   Pentru alegerea si reglarea curbei termice potrivit tipologiei

de instalatie vedeti pagina 5.

   Pe baza acestor valori determinate in functie de necesar,

servomotorul valvei de amestec este actionat pt.deschidere sau

 inchidere, arzatorul si pompa de circulatie sunt actionate sau

oprite.  Rezulta astfel o temperatura de mediu constanta

independent de temperatura externa.

   In acest caz se obtine un nivel optim de confort deoarece, asa

cum a fost explicat la pag. 5, termoreglarea climatica este cea

care garanteaza cel mai mare confort de mediu.

LEGENDA

A.    selector setare curba termica pt. zona cu valva

                amestecatoare

B.     trimer programare temperatura boiler acumulare

C.     selector setare curba termica pt. zona comandata

              direct

D.    trimer setare temperatura noapte

E.     selector modalitate de functionare

F.      trimer temperatura zi

             (deplasari paralele ale curbei termice)

G.    ceas programator digital sau analogic

IN GRIJA INSTALATORULUI

ACCESORII DISPONIBILE MTS

CANT.

DESCRIERE

CANT.

COD

DESCRIERE

    1

COMPENSATOR HIDRAULIC




   1

3318058

MODUL TERMOREGLARE E25.0300

    1

TERMOSTAT SIGURANTA

      PARDOSEALA

   1

3318062

CONTROL LA DISTANTA  FBR1

    1

POMPA ZONA TEMPERATURA

       SCAZUTA

   2

3318060

SONDA COLECTOR / TUR  VFAS

    1

SUPAPA BY-PASS

   1

3318059

SONDA EXTERNA  AFS

   1

3318145

KIT VALVA AMESTEC 3/4'

-

3318146

KIT VALVA AMESTEC 1”

-

3318147

KIT VALVA AMESTEC 1’ 1/4”


placa THW



sonda externa AFS



control la distanta zona BT

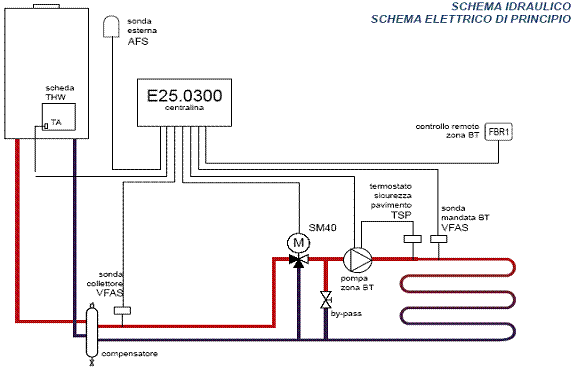

Schema hidraulica

Schema electrica de principiu



                       sonda colectoare VFAS                                termostat siguranta paviment TSP            sonda tur zona BT
