TEMA DE PROIECT

Transformator de putere trifazat in ulei, cu doua infasurari




I Date tehnice:

  1. Puterea nominala Sn=100 KVA
  2. Tensiune nominala IT Uin=10 KV
  3. Tensiune nominala JT Ujn=0,4 KV
  4. Frecventa nominala fn=50 Hz
  5. Schema de conexiuni Dy5
  6. Reglajul de tensiuni 5%

fara sarcina

  1. Toleranta la raport kijn=0,5%

de transformare

8. Tensiune de scurtcircuit uk=4%

9. Pierderi de scurtcircuit Pk=1800W

10. Pierderi la mers in gol P0=380W

11. Curent de mers in gol I0=2.4%

12. Regim de functionare continuu DA 100%

13. Tip constructiv asimetric, cu 3 coloane

14. Sistem de racire ONAN cu circulatie naturala a uleiului (ON)

cuva racita natural cu aer (AN)

15. Clasa de izolatie A (105oC)

16. Materiale infasurari: cupru

miez feromagnetic: tabla laminata la rece, cu cristale

orientate

II Etape de calcul

  1. Marimi electrice principale
  2. Determinarea dimensiunilor principale (preliminar)
  3. Alegerea si dimensionarea infasurarilor
  4. Calculul parametrilor de scurtcircuit
  5. Definitivarea circuitului magnetic si determinarea parametrilor de mers in gol
  6. Caracteristicile de functionare in sarcina
  7. Calcul termic (infasurari - ulei)

III Continut proiect

  1. Tema de proiectare
  2. Memoriu tehnic (Breviar de calcul)
  3. Fisa de calcul
  4. Material grafic

Sectiune coloana, sectiune jug (cotate)

Schita infasurari dispuse in fereastra (cotate)

Schite explicative in text (facultativ)

Grafice pentru caracteristicile de functionare

  1. Calculul marimilor de baza

Marimi de linie

Tensiuni:

Curenti:

Marimi de faza

Tensiuni:

Curenti:

Puterea coloanei

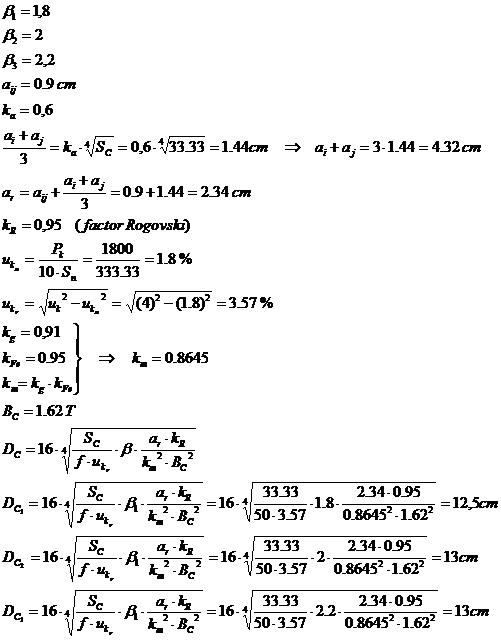

  1. Determinarea dimensiunilor principale ale circuitului electromagnetic

Diametrul coloanei

Aria coloanei

Diametrul mediu al canalului de dispersie

Inaltime infasurare (bobinaj)

Calculul numarului de spire

Tensiunea pe spira

Numar de spire secundar

Numar de spire primar

Verificare raport de transformare

Numar de spire reglaj

Recalculare tensiune de spira

Verificare inductie in coloana

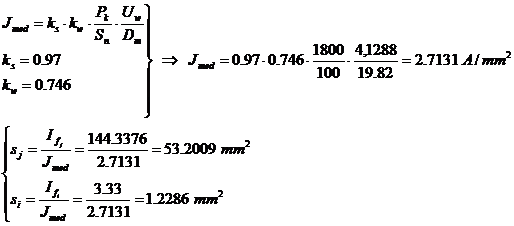

Calculul sectiunii conductoarelor

Alegerea tipului constructiv al infasurarilor

Infasurarile sunt dispuse concentric pe coloana.

Infasurarea de joasa tensiune langa coloana, si infasurarea de inalta tensiune peste cea de joasa . Infasurarile sunt alese in functie de curentii si tensiunile transformatorului. Astfel am ales:

tip cilindric joasa tensiune

tip stratificat inalta tensiune

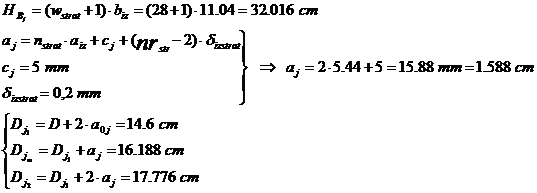

3.4 Dimensionarea infasurarilor

Infasurarea de joasa tensiune JT

Din tabel aleg urmatoarele valori:

Infasurarea de inalta tensiune IT

Din tabel aleg urmatoarele valori:

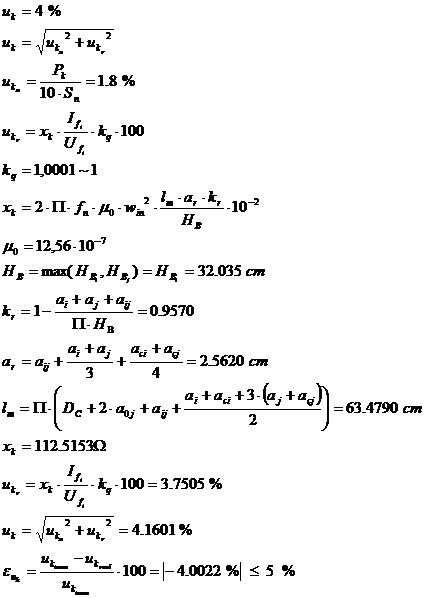

Verificare uk

Calculul parametrilor de scurtcircuit

Pierderi de scurtcircuit Pk

Pierderi localizate in: - infasurari

- conductoare de conexiune (legaturi)

- cuva si alte parti metalice situate in cimp de dispersie

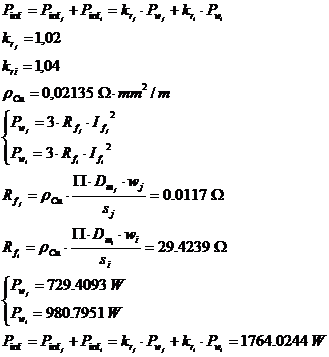

4.1.1 Pierderi in infasurari

4.1.2 Pierderi in legaturi

4.1.3 Pierderi in cuva si alte parti metalice

4.1.4 Pierderi totale la scurtcircuit

4.1.5 Calculul abaterii

4.2 Tensiunea de scurtcircuit

4.2.1 Componenta activa

4.2.2 Componenta reactiva

Conform calculelor anterioare

4.2.3 Tensiunea de scurtcircuit

4.3 Calculul densitatii de suprafata a pierderilor

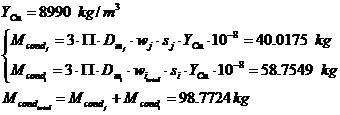

4.4 Calculul maselor de conductor

Definirea circuitului magnetic

5.1 Sectiune coloana, Sectiune jug

5.1.1 Sectiune coloana

5.1.2 Sectiune jug

5.1.3 Verificare inductie (valoare finala)

5.2 Dimensiuni miez

5.3 Masa miez

5.4 Calculul pierderilor de mers in gol

5.5 Calculul curentului de mers in gol

cos φj

L

cos φj

R

cos φj

C



β optim

η max    (pt L)

η max    (pt R)

L

β(uka*cosφj+ukr*sinφj)    (%)

β^2/200*(ukr*cosφj-uka*sinφj)^2    (%)

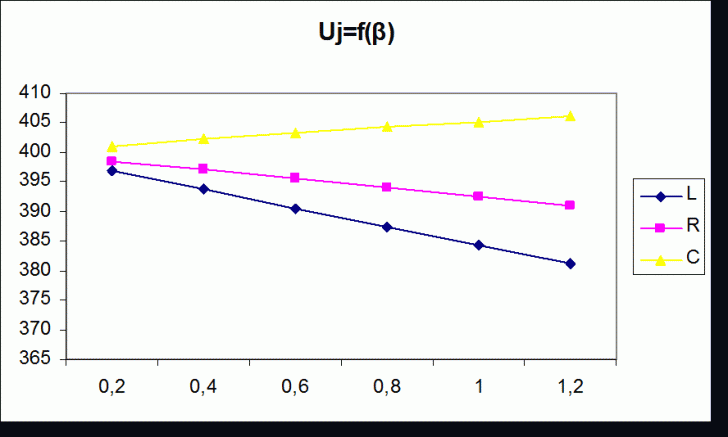

Δuj    (%)

ΔUj=Δuj*Ujo/100    (V)

Uj=Ujo-ΔUj    (V)

R

β(uka*cosφj+ukr*sinφj)    (%)

β^2/200*(ukr*cosφj-uka*sinφj)^2    (%)

Δuj    (%)

ΔUj=Δuj*Ujo/100    (V)

Uj=Ujo-ΔUj    (V)

C



β(uka*cosφj+ukr*sinφj)    (%)

β^2/200*(ukr*cosφj-uka*sinφj)^2    (%)

Δuj    (%)

ΔUj=Δuj*Ujo/100    (V)

Uj=Ujo-ΔUj    (V)

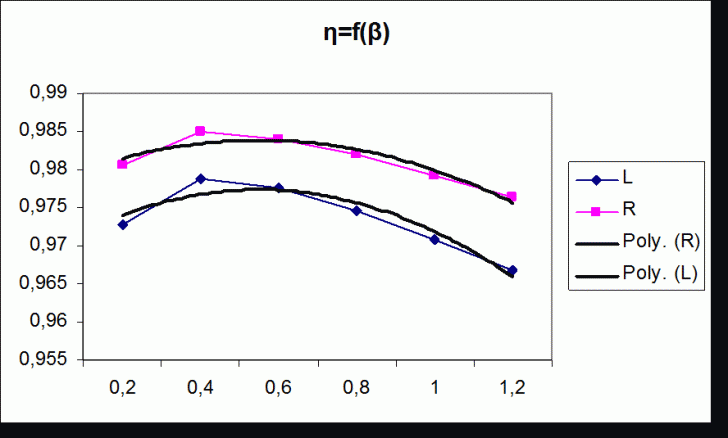

L

β*Sn*cosφj    (%)

β^2*Pk+Po    (%)

β*Sn*cosφj+β^2*Pk+Po    (%)

R

β*Sn*cosφj    (%)

β^2*Pk+Po    (%)

β*Sn*cosφj+β^2*Pk+Po    (%)
