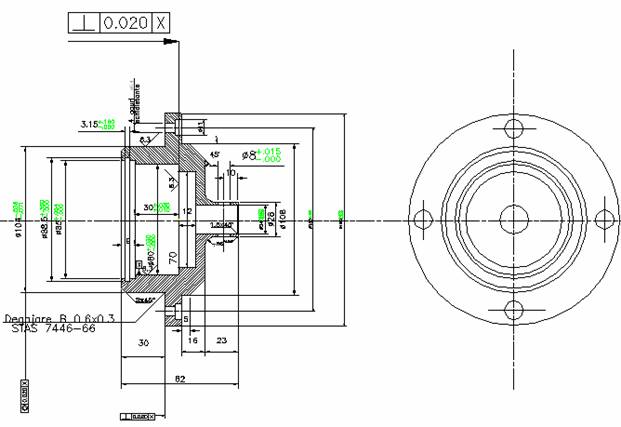

Sa se faca analiza tehnologicitatii produsului “Inel exterior” al carui desen de executie este prezentat in figura de mai jos avand urmatoarele date initiale:

-tipul productiei: serie mica→mijlocie;

-resurse de productie: nelimitate (cele dorite de proiectant);




-termene de realizare: libere(neimpuse)

Rolul functional al piesei

Reperul “Inel exterior”este o carcasa dintr-o bucata in care sunt montate o parte din piesele produsului.

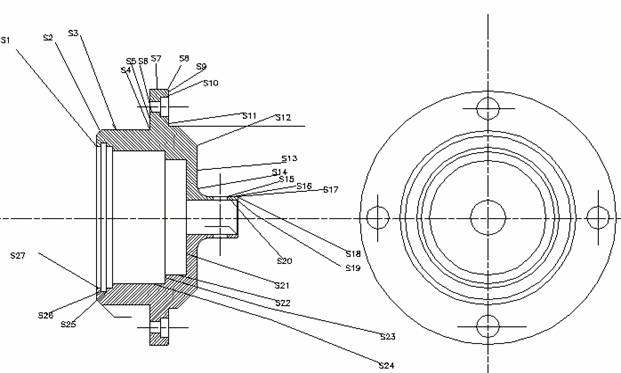

Suprafetele cu rol functional sunt: S1,S3,S4,S5,S6,S7, ,S10,S11,S13,S15,S16,S18,S20,S21.S22,S23,S24,S25,S26,S27.

Suprafetele cu rol tehnologic S9sunt: S2,S8,S12,S14,S17,S19.

S

Forma suprafetei

Dimensiunile

caracteristice

principale

Rugozitatea

Ra [ m]

Treapta

(clasa)

Tolerante de forma

[mm]

Pozitia reciproca

Alte conditii

S1

Plan- frontala

IT13

S5

Plan- frontal

IT13

S9

Plan- frontal

IT13

S11

Plan- frontal

IT13

S13

Plan- frontal

IT13

S18

Plan- frontal

IT13

S21

Plan- frontal

IT13

S23

Plan- frontala

IT7

S2

Conica

( tesitura)

3x45s

IT13

S4

Degajare

0.6x0.3

IT13

S8

Conica

( tesitura)

1x45s

IT13

S12

Conica

( tesitura)

1x45s

IT13

S14

Degajare

R6

IT13

S17

Conica

( tesitura)

1.5x45s

IT13

S19

Conica

( tesitura)

1.5x45s

IT13

S3

Cilindrica exterioara

IT7

S28

Cilindrica exterioara

IT13

S7

Cilindrica exterioara

IT14

S16

Cilindrica exterioara

IT13

S6

Cilindrica interioara

IT13

S10

Cilindrica interioara



IT13

S15

Cilindrica interioara

IT7

S20

Cilindrica

interioara IT13

IT7

S22

Cilindrica interioara

IT13

S24

Cilindrica interioara

IT7

S25

Cilindrica interioara

IT8

S26

Cilindrica interioara

IT12

S27

Cilindrica interioara

IT13

Caracteristicile prescrise materialului

Materialul piesei “Inel esterior”este OLC45 STAS880-80.

Otelurile carbon de calitate sunt oteluri nealiate, obtinute printr-o elaborare ingrijita si cu un grad de purificare chimica ridicat. La aceste oteluri se garanteaza atat compozitia chimica cat si caracteristicile mecanice. Ele se folosesc in mod obisnuit tratate termic prin cementaresau imbunatatire, in constructii mecanice supuse la solicitari mari

Compozitia chimica

C[%]

Mn[%]

Si[%]

P[%]

S[%]

Cr[%]

Ni[%]

Cu[%]

As[%]

Max0.04

Max0.04

Max0.03

Max0.03

Max0.03

Max0.03

Caracteristici mecanice

starea

Limita de curgere [kgf/mm2]

Rezistenta la tractiune r[kgf/mm2]

Alungirea la rupere

Gatuirea la rupere

Z[%]

Duritaeta Brinell

[max HB]

Normalizata

Imbunatatita

Tratamente termice si termochimice

Forjare [sC]

Recoacere de inmuiere

Normalizare

Revenire

[sC]

Raciere

[sC]

Raciere

[sC]

Apa/ulei

cuptor

aer

aer

Tehnologia constructiei piesei

Volumul cilindrului :I(S3) r=52 ;h=30 ;V=254716.8mm2

Volumul cilindrului :II(S7) r=75 ;h=11 ;V=1194287.5mm2

Volumul cilindrului :III(S16) r=14 ;h=23 ;V=14155.12mm2

Volumul cilindrului :IV(S20) r=12 ;h=15 ;V=7008.48mm2

Volumul cilindrului :V(S22) r=35 ;h=12 ;V=46158mm2

Volumul cilindrului :VI(S24) r=40 ;h=30 ;V=150720mm2

Volumul cilindrului :VII(S25) r=42.5 ;h=3.35 ;V=18999.94mm2

Volumul cilindrului :VIII(S26) r=44.25 ;h=3.15 ;V=19367.19mm2

Volumul cilindrului :IX(S27) r=42.5 ;h=4.5 ;V=25522.31mm2

Masa piesei finite m=0.650Kg

Gradul de unificare a elementelor constructive

Gauri:    et=10 etd=3 λe

Raze de racordare et=1 etd=0; λe

Tesituri    et=5 etd=4 λe

Degajari    et=1 etd=0 λe

Concordant formei constructive cu posibilitatile de realizare

Din punct de vedere al concordantei formei constructive a produsului cu particularitatiile diferitelor metode si procedee de fabricare se poate mentiona:

-profilul exterior si interior se poate realize usor prin strunjire

-gaurile nu prezinta o dificultate ridicata

-rectificarile profilului esterior si interior se pot executa usor.

Tip

suprafata

Nr. (cod)

suprafata

Procedee de prelucrare

aplicabile tipului de suprafata

Observatii privind respectarea conditiilor de tehnologicitate

Cilindrica exterioara

S3,S28

strunjire

posibil

Cilindrica exterioara

S7

strunjire

Posibil

Cilindrica interioara

S24,S22,

strunjire

Posibil

Cilindrica interioara

S20

strunjire

Posibil

Cilindrica interioara

S27,S26,S25

strunjire

Posibil

Cilindrica interioara

S6,S10

Gaurire, largire

Posibil

Tesituri exterioare

S12,S8,S17,

strunjire

Posibil

Tesituri interioare

S19

strunjire

Posibil

Degajare

S4,S14

strunjire

Posibil

Plan frontal exterior

S1,S5,S9,S13,S18,

strunjire

Posibil

Plan frontal interior

S21,S23

strunjire

Posibil

Gruparea suprafetelor pe tipuri de suprafete si procedee aplicabile acestora

Cap.2 Proiectarea semifabricatului

2.1 Stabilirea metodelor si procedeelor de obtinere a semifabricatului

2.1.1. Laminare

Folosirea semifabricatelor sub forma de bare laminate este indicata in cazul productiei de unicate si serie mica.

Semifabricatele sub forma de bare laminate se pot folosi si in cadrul productiei de serie si masa, in special pentru piese din clasa arborilor, atunci cand diferenta intre treptele arborilor este mica.

2.1.2.Matritarea pe prese

Matritarea pe prese are urmatoarele avantaje in raport cu matritarea pe ciocane:

- precizie mai ridicata datorita rigiditatii sporite a berbecului;

- inclinatii mai mici la peretii cavitatii datorita folosirii extractoarelor;

- posibilitatea mecanizarii si automatizarii procesului;

- consum mai mic de energie;

- productivitate ridicata.

La intocmirea desenului semifabricatului matritat trebuie realizate urmatoarele faze succesive:

  1. alegerea planului de separatie;
  2. stabilirea adaosurilor de prelucrare;
  3. stabilirea adaosurilor tehnologice;
  4. aplicarea amprentelor

Intocmirea desenului semifabricatului matritat se face plecand de la desenul de executie al piesei finite, la care se considera adaosurile de prelucrare si adaosurile tehnologice (inclinari pentru scoaterea usoara a semifabricatului din cavitatea matritei, raze de racordare pentru a elimina muchiile ascutite si pentru a ajuta la curgerea materialului in cavitatile matritei).

2.2 Adoptarea adaosurilor totale de prelucrare

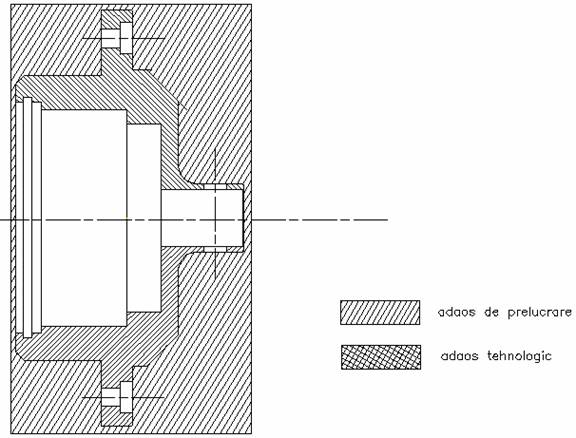

Laminare

Suprafata Sk



Dimensiunea suprafetei piesei

Adaos total de prelucrare

Dimensiunea suprafetei semifabricatului

S1

S2

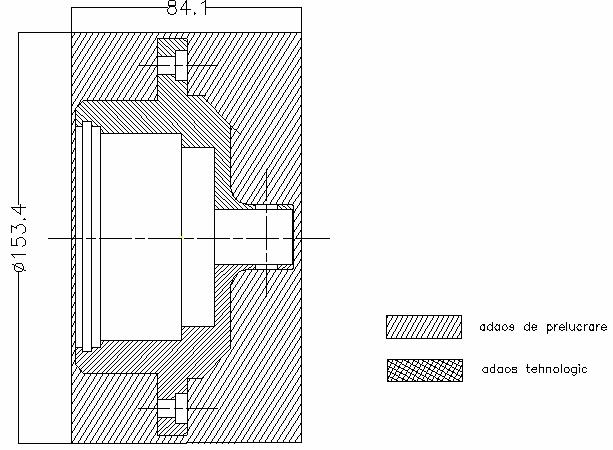

Matritare pe prese

Suprafata Sk

Dimensiunea suprafetei piesei

Adaos total de prelucrare

Dimensiunea suprafetei semifabricatului

Raza de racordare exterior

Raza de racordare interior

Inclinatii tehnologice exterior

Inclinatii tehnologice interior

Suprafata Sk

Dimensiunea suprafetei piesei

Adaos total de prelucrare

Dimensiunea suprafetei semifabricatului

Abaterile limita

Cota finala

2.3 Adoptarea procedeului economic de realizare a semifabricatului

Criteriul

Ponderea criteriului

Tip semifabricat

Note pe tip semifabricat

Punctaj pe tip semifabricat

laminat

matritat

laminat

matritat

Gr. de apropiere a semifabricatului de piesa

laminat

matritat

Precizia semifabricatului

laminat

matritat

Costul semifabricatului

laminat

matritat

TOTAL PUNCTAJ PE SEMIFABRICAT

2.3.1 Gradul de apropiere al semifabricatuluide piesa

Volumul de material indepartat[%]

Nota

Vr.material=
