motorului asincron monofazat

Scopul lucrarii




Identificarea aparaturii de conectare, de comanda si de protectie pentru realizarea schemei de pornire a motorului monofazat.

Insusirea deprinderilor necesare pentru interconectarea elementelor instalatiilor folosite

Studiul functionarii schemei de actionare electrica si operatiilor necesare a fi executate pentru pornirea motorului monofazat.

Mod de lucru

Se analizeaza functionarea schemelor electrice de actionare, atat partea de forta cat si partea de comanda

Se executa legaturile electrice pentru realizarea schemelor de actionare indicate.

Se executa manevrele necesare pentru realizarea operatiunilor mentionate (pornire, oprire sau reversare de sens de rotatie).

Se foloseste un simulator PMA 120 pentru realizarea schemelor de actionare electrica (schemele de forta si de comanda). Simulatorul asigura la borne tensiuni de 22/38 V si puteri de maximum 150 W.

Pentru motor se foloseste un simulator SMA 124. Acesta este folosit pentru studiul motoarelor de c.a. monofazate cu condensator. Sensul de rotatie depinde de conexiunile realizate.

Daca se alimenteaza infasurarea principala, fara a se alimenta infasurarea auxiliara motorul nu porneste. Odata ce motorul a pornit, se poate desconecta infasurarea auxiliara.

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

Schema de actionare electrica

3.1. Pornirea directa a motorului monofazat. Schema de forta.

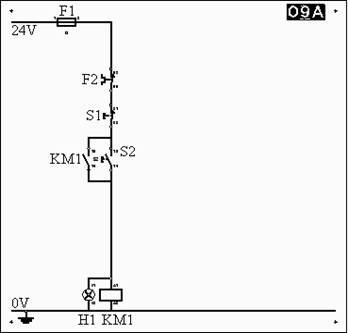

3.2. Pornirea directa a motorului monofazat. Schema de comanda.

3.3. Pornirea motorului asincron monofazat cu faza auxiliara. Schema de forta.

3.4. Pornirea motorului asincron monofazat cu faza auxiliara. Schema de comanda.

Pornirea fara deconectarea fazei auxiliare

Pornirea cu deconectarea fazei auxiliare

Teme propuse spre rezolvare

o       Sa se descrie functionarea schemei de actionare electrica (partea de forta si partea de comanda).

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 09A.

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 10A si 10B.
