Universitatea din Oradea

Inginerie Manageriala si Tehnologica



Tehnologia sculelor aschietoare - Proiect

Proiectarea unui cutit de strunjit cu placuta din carburi metalice lipita

I. Date initiale

n=5

1. Tipul operatiei - strunjire exterioara

2. Fixarea piesei - U-V

3. Diametrul initial -

4. Diametrul final -

5. Lungimea piesei -

6. Lungimea in consola a cutitului -

7. Forta admisibila a mecanismului de avans -

8. Rugozitatea suprafetei prelucrate Ra=

9. Materialul piesei - fonta cenusie Fc 200

II. Etapele de proiectare

1. Stabilirea schemei de prelucrare

2. Alegerea materialului cozii si a placutei din carburi metalice

3. Alegerea parametrilor geometrici functionali:

3.1 Alegerea valorilor unghiurilor -

3.2 Calcularea unghiurilor in planul de lucru si in planul posterior

4. Stabilirea regimului de aschiere

4.1 Calcularea adincimii de aschiere

4.2 Alegerea avansului ( din tabele )

4.3 Verificarea avansului din urmatoarele conditii:

a) Conditia de rezistenta la incovoire a piesei

b) Conditia de rigiditate a piesei ( daca este cazul )

c) Conditia de rezistenta a mecenismului de avans

d) Conditia de rugozitate

e) Conditia de rezistenta a placutei din carburi metalice

4.4 Calculul vitezei de aschiere:

4.4.1 Calcularea vitezei economice

4.4.2 Calculul turatiei

4.4.3 Recalcularea vitezei de aschiere ( viteza efectiva )

4.5 Calcularea fortelor de aschiere

4.6 Calcularea puterii effective de aschiere

5. Stabilirea elementelor constructive ale cutitului

6. Calculul de verificare a corpului cutitului

7. Tehnologia de ascutire a cutitului

8. N.T.S la ascutirea cutitelor

9. Desenul de executie pentru cutit

2. Alegerea materialului cozii cutitului si a placutei din carburi metalice

Corpul cutitelor se executa in general din material care are un coeficient de dilatare termica cu cel al placutei din carburi metalice.

Fontele cenusii, spre deosebire de fontele albe, fontele cenusii obtin carbonul mai ales sub forma libera ( cca. 80% ). Fonta cenusie se obtine prin racirea lenta a unei fonte lipite care are un continut ridicat de carbon si siliciu. Necesitatea continutului ridicat de siliciu este determinata de actiunea favorizanta a siliciului asupra descompunerii cu separarea de grafit.

Proprietatile fontelor cenusii sunt determinate de continutul lor in carbon liber de forma si marimea particolelor de grafit. In functie de caracteristicile acestora fontele cenusii se impart in:

Fontele cenusii perlitice in care in urma separarii grafitului de carbon legat corespunde concentratiei perlitice 0,8%.

Fontele cenusii ferito-perlitice, in acest caz carbonul legat este mai mic de 0,8%.

Fonte cenusii feritice in cazul carora intreaga cantitate de carbon este libera.

Fontele cenusii pentru turnatorie sunt simbolizate cu grupul de litere Fc urmat de o cifra care reprezinta rezistenta minima de rupere la tractiune in . In tabelul urmator dam principale sortimente de fonte cenusii standardizate si utilizarea lor.

( 6, pag. 245 )

Tipul de fonta

Simbolizare

Utilizari

Fonta ordinara

Fe 10

Piese cu rezistenta mecani-

ca, batiuri de masini, capa-

ce

Fonta normala

Fc 15

Piese cu rezistenta mecani-

ca, batiuri de masini, capa-

ce

Fonte superioare

Fc 20 si Fc 25

Piese cu rezistente mecani-

ce, cilindrii motoare, blo-

curi motoare, segmenti,

roti dintate

Fonte speciale

Fc 30, Fc 35, Fc 40

Piese cu rezistente mecani-

ce mari, cilindrii si blocuri

de motoare, segmenti

Fonta cenusie cu grafit lamelar, turnata in piese se foloseste in constructiile de masini. Prezenta carbonului liber sub forma de grafit o face sa fie usor prelucrabila.

Cind se alege marca fontei, trebuie sa se tina seama ca o data cu majoritatea grosimilor peretilor pieselor, proprietatile mecanice ale fontelor scad. In tabelul de mai jos se da informativ modificarea rezistentei la tractiune si a durabilitatii Brinell, functie de diametrele epruvetelor corespunzatoare grosimii peretului piesei. Cand piesele din fonta cenusie sunt supuse solicitarilor de incovoiere, rezistenta la incovoiere necesara este indicata in STAS.

Caracteristicile mecanice ale fontei cenusii

cu grafit lamelar turnate in piese    ( 7, pag. 663 )

Marca fontei

Diametrul

Rezistenta minima la tractiune:

Marca fontei

Diametrul

Rezistenta minima la tractiune:

Probei turnate

[mm]

Epruvetei

prelucrate

[mm]

Probei turnate

[mm]

Epruvetei prelucrate

[mm]

Fc 200

Fc 400

Dimensiunile cozii cutitului 20x20 mm

L=154; H=30; x=1,56; c=10,6; k=25; R=0,5

Placuta din carburi metalice se va alege de tipul P10 de forma A20 STAS cu dimensiunile: l=13,8mm; t=14mm; r=; s=7mm; h=2mm. ( desen )

3. Alegerea parametrilor geometrici functionali

3.1 Unghiuri functionale ( Alegerea valorilor unghiurilor ) ( 1, tab. 2.4 )

3.2 Calcularea unghiurilor in planul de lucru si in planul posterior

4. Stabilirea regimului de aschiere

4.1 Calculul adincimii de aschiere

, pag. 17 )

4.2 Alegerea avansului

, tab. 25 )

4.3 Verificarea avansului din urmatoarele conditii:

a) Conditia de rezistenta la incovoiere a piesei

W-modul de rezistenta

L-lungimea piesei

-sageata admisibila=1

E-modulul de elasticitate

I-momentul de inertie

c) Conditia de rezistensa a mecanismului de avans

, pag. 33 )

Ft=Fa

, >s ales, asadar placuta va lucra in conditii bune

4.4 Calculul vitezei de aschiere

4.4.1 Calculul vitezei economice , pag. 182 )

unde , coeficient care depinde de caracteristicile materialului care se prelucreaza si ale materialului sculei aschietoare ( 2, tab. 10.26 )

, tab. 2.21 )

4.4.2 Calculul turatiei

, pag. 41 )

4.4.3 Alegerea turatiei din gama de turatii a MU ( masini unelte )



-alegerea turatiei din gama de turatie SN 400 , tab. 2.38, pag. 45 )

4.4.4 Recalcularea vitezei de aschiere ( viteza efectiva )

146

4.5 Calcularea fortelor de aschiere , pag. 42 )

4.6 Calcularea puterii efective de aschiere , pag. 42 )

6. Calculul de verificare a corpului cutitului

, pag. 36, rel. 2.36, 2.37 )

7. Tehnologia de ascutire a cutitului

Ascutirea normala: avind in vedere fragilitatea mare a placutelor din carburi metalice, se impune respectarea sensului de rotatie al pietrei abrasive fata de tais.

Ascutirea mecanica consta in aducerea fetei de asezare intr-un plan care poate fi generat cu partea frontala sau cilindrica a pietrei abrasive.

1) Ascutirea corpului cutizului pe fata de asezare principala

2) Ascutirea fetei de asezare secundara

3) Ascutirea placutei din carbura metalica pe fata de asezare principala

4) Ascutirea fetei de degajare

5) Rotunjirea virfului cutituiui

6) Netezirea fetei de asezare secundara

7) Netezirea fetei de asezare principala

8) Netezirea fetei de degajare

9) Netezirea virfului cutitului

8. N.T.S la ascutirea cutitelor

Masinile care utilizeaza elemente abrazive trebuie sa fie astfel concepute incat vibratiile sa aiba o valoare cat mai mica. Toate masinile trebuie sa fie echipte cu carcase de protectie.

Polizoarele fixe trebuie prevazute cu ecran de protectie mobil cu vizoare din geam securizat. Distanta dintre muchia interioara a vizorului si corpul abraziv nu va fi mai mare de 6cm.

Polizoarele vor fi prevazute cu un support de sprijin reglabil, in plan orizontal si vertical sa permita reglarea lui astfel incat distanta dintre corpul abraziv si suport sa nu fie mai mare de 3mm.

Suportul de sprijin trebuie sa permita o fixare sigura a lui: suporturile uzate se vor inlocui.

Alegerea corpului abraziv se va face in functie de felul materialului de prelucrat, de forma si dimensiunile piesei de prelucrat.

Corpul abraziv se monteaza intre flanse de otel cu rezistenta la tractiune minim

Montarea corpului abraziv se face de catre persoane bine instruite.

Fixarea corpului abraziv trebuie sa asigure o centrare perfecta.

Reglarea suporturilor si a vizorilor de protectie se face cu corpul abraziv in repaus.

Proiect 2

Proiectarea unei brose cilindrice

I. Etapele proiectului

1. Stabilirea schemei de aschiere

2. Alegerea materialului brosei: proprietati, tratament termic

3. Determinarea adaosului total de prelucrare

3.1. Calcularea adaosului total de prelucrare

3.2. Calcularea diametrului initial al alezajului

4. Stabilirea adaosului pe dinte ( suprainaltarea, avansul pe dinte )

5. Stabilirea profilului si a dimensiunilor dintilor si a golului dintre dinti

6. Stabilirea structurii brosei

7. Stabilirea dimensiunilor brosei

7.1. Stabilirea dimensiunilor partii de fixare

7.2. Stabilirea dimensiunilor partii de ghidare fata

7.3. Stabilirea dimensiunilor partii aschietoare ( calcularea numarului de dinti de degrosare, finisare, calibrare, calcularea diametrelor dintilor )

7.4. Calcularea lungimii totale a brosei

8. Calcularea vitezei de aschiere

9. Calcularea fortei de aschiere

10. Calculul de verificare in cele 2 sectiuni periculoase ( partea de fixare si sectiunea golului la primul dinte )

11. Tehnologia de ascutire a brosei

II. Partea grafica

Desenul de executie a brosei

III. Clasa de precizie

1. H7 9. H8

2. H6 10. J7

3. H10 11. H8

4. H9 12. H6

5. J8 13. G6

6. G6 14. H10

7. F7 15. J7

8. G7 16. F8

Date initiale

1. Diametrul nominal al gaurii brosate

Dn=30+0 *n=32,5mm

2. Lungimea piesei

Lp=25+0 *n=27,5mm

3. Clasa de precizie

J=8

4. Materialul piesei

Fc 200

5. Forta de tragere a brosei

Ft=10kdaN

2. Alegerea materialului brosei Rp3

a) Compozitia chimica

Rp3=Rw180

C - 0 0,80

Mn max=0

Si=0 0,40

Cr=3 4,40

Mo max=0

W=17 19,5

V=1 1,4

Nimax=0

Pmax=0,025

Smax=0

b) Tratamentul termic

Rp3=Rw180

-domeniul de temperature la prelucrarea plastica la cald: C

-recoacere de inmuiere: C

-duritate: HB

-calire: C

-mediu de racire: ulei, apa

-duritate 60HRC

-revenire: C

-duritate 66HRC

3. Determinarea adaosului total de prelucrare

3.1. Calcularea adaosului total de prelucrare:

A=0,005*D 0,050,2)=1,21mm

3.2. Calcularea diametrului initial al alezajului:

Di=Dn-A=32 -1,21=31,29mm

4. Stabilirea adaosului pe dinte

4.1. Adaosul pe dinte la brosare:

Sd=Cs*-pentru alezaje cilindrice

-diametrul alezajului

Cs-0

Xs-0

Sd=0 *31,29=0,05mm

5. Stabilirea profilului si a dimensiunilor dintilor si a golului dintre dinti

Partea de aschiere-cuprinde dintii de taiere care indeparteaza adaosul de prelucrare

( dintii de degrosare si ultimii dinti de finisare ):

P 1,251,5) =6,81mm, alegem 7mm

Inaltimea dintelui:

a-grosimea aschiei

a=0 -0,010mm

a=0,04mm

K=2 ( tab. 5.1 )

Sectiunea golului

Aria sectiunii longitudinale a aschiei

Sa=a*L=0 *27,5=1,1mm

Sb-aria sectiunii golului dintre dinti

h=2

Brosa are portiunile:

-coada-pentru fixare si actionarea brosei

-partea de conducere din fata

-partea de aschiere

-partea de calibrare

-partea de conducere din spate

7. Stabilirea dimensiunilor brosei

7.1. Stabilirea dimensiunilor partii de fixare

Partea de fixare este formata din lungimile l1+l2

Coada brosei a carei lungime l1 depinde de sistemul de prindere al brosei

Dimensiunile cozilor pentru mandrine cu pana in functie de diametrul nominal:

Dn=32,5mm

L=20mm, l1=30mm, b=9mm, f=2mm, L1=75mm ( tab. 5.6 )

l2=90mm

Conducerea din fata l3

L3=50mm

Partea de aschiere l4

Nr. de dinti care sunt in contact simultan cu materialul:

Nr. de dinti de degrosare:

Partea de calibrare:

Lungimea partii de calibrare

l5=z5*p5=6 *4,2=27,46mm

p5 0,60,7)*p=0,6*7=4,2mm

Partea de conducere sin spate lisa l6

d6=Dmin-0 =31,29-0,01=31,28mm

l6 1,52)D=31,29*1,8=56,32mm

Lungimea totala a brosei

L=l1+l2+l3+l4+l5+l6

L=75+70+50+87+27 +56,32=365,78mm

Dimensiunile partii active ale brosei

Dintii de degrosare:

Dintii de finisare:

Dintii de calibrare:

8. Calcularea vitezei de aschiere la brosare

9. Forta de aschiere

-nr. de dinti care lucreaza concomitent

10. Calculul de verificare in cele 2 sectiuni periculoase

a) partea de fixare

b) sectiunea golului la primul dinte

Coada brosei se verifica la tractiune, sectiunea periculoasa fiind in dreptul penei.

)

)

11. Stabilirea regimului de aschiere

Avansul pe dinte: Sd=0,05mm

Viteza de aschiere:m/min

V=3,30m/min

12. Tehnologia ascutirii broselor

Operatia de ascutire se executa pe masini speciale de ascutit brose.

Ascutirea se face pe fata de degajare necesara indepartarii uzurii dintelui brosei. Astfel, dintele brosei isi va recapata calitatile aschietoare.

Stratul de material indepartat din dinte ( pentru a elimina tesitura de uzura ) trebuie sa fie cat mai mic posibil. Datorita existentei unghiului de asezare, cu cat stratul indepartat prin aschiere este mai mare, cu atit brosa se devalibreaza mai repede.

In cazul ascutirii broselor din otel rapid, aceasta se executa din discuri abrazive din electrocorund.

Pentru degrosare se foloseste un disc cu granulatia de 3646 si duritatea K, L. Regimul de aschiere folosit are urmatoarele caracteristici:

-viteza de aschiere Vas=2535m/sec

-t=0,0050,5mm

-v=1015m/min

Ascutirea se face fie cu racire abundenta, fie fara racire. Ca lichid de racire se foloseste emulsia de sapun in apa.

Proiect 3




Proiectarea unui alezor cilindric de masina

I. Date initiale

Sa se proiecteze un alezor de masina pentru realizarea alezajului din figura avand dimensiunea:

D=15+n ( H9 ) si lungimea L=30+n mm

D=15+5=20mm

L=30+5=35mm

Material OL 50

Figura 1

II. Etapele de proiectare

1. Principiul de lucru

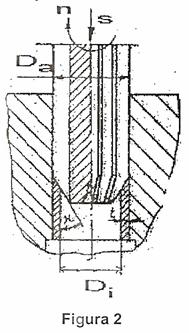

Operatia de alezare se efectueaza in pozitia verticala ca in figura 2, pe o masina de alezat normala. Atat miscarea principala de aschiere cat si cea de avans se executa de catre scula.

Din punct de vedere cinematic operatia de alezare se caracterizeaza:

-viteza de aschiere v ( rot/min ) care determina turatia arborelui principal al masinii n ( rot/min )

-avansul de lucru s ( mm/rot ) pe baza caruia se poate calcula avansul pe dinte al sculei

2. Stabilirea materialului sculei

Avind in vedere ca operatia de alezare se efectueaza mecanic, iar materialul supus prelucrarii nu ridica probleme deosebite de aschiere, la executarea alezorului se recomanda folosirea otelurilor rapide Rp3 sau Rp5 si nu a otelurilor carbon de scule sau a carburilor metalice, pentru faptul ca taisul alezoarelor de masina executate din otel rapid Rp5 dispun de o tenacitate si rezistenta la uzura ridicata iar din punct de vedere economic ecest otel este superior lui Rp3 se prevede executarea alezorului din otel rapid Rp5.

3. Calculul adaosului de prelucrare

Adaosul de prelucrare se calculeaza cu relatia:

D-diametrul nominal al gaurii alezate

m=0,1 pentru materiale feroase

m=0,12 pentru materiale neferoase

z=0,37 pentru toate tipurile de materiale

4. Calculul regimului de aschiere

4.1. Adancimea de aschiere

Adancimea de aschiere se calculeaza cu realtia:

4.2. Avansul de lucru

Avansul de lucru se calculeaza cu relatia:

Coeficientul se va alege din tabelul 1.

Tabelul 1

Materialul prelucrat

Duritatea, HB

Grupa de avansuri

I

II

III

Otel

>240

Fonta

Materiale neferoase

Mica

Mica

Grupa I. Avansuri maxime recomandate la alezarea de degrosare.

Grupa II. Avansuri mijlocii recomandate la alezarea de finisare dintr-o singura trecere

Grupa III. Avansuri minime recomandate la alezarea de finisare dupa trecere

4.3. Avansul depinde

-avansul de dinte mm/dinte

z-numarul de dinti

s-avansul in rot/min

4.4. Viteza de aschiere se calculeaza cu relatia

sunt date in tabelul 2, iar valorile pentru durabilitatea medie T recomandata pentru alezoare din otel rapide sunt date in tabelul 3.

Coeficientul de corectie a vitezei de aschiere are valoarea:

=1 pentru scule din otel rapid Rp3

=0,9 pentru scule din otel rapid Rp5

=0,6 pentru scule din oteluri aliate de scule

=0,5 pentru scule din OSC 10, OSC 11, OSC 13

Valorile constantei si a exponentilor m, la alezarea cu scule din otel rapid.

Tabelul 2

Materialul prelucrat

Otel carbon

Fonta cenusie HB=190

Tableul 3

Diametrul alezorului D in mm

Durabilitatea T in mm

4.5. Calculul turatiei

5. Calcularea fortei axiale, a momentului si a puterii de aschiere la alezare

5.1. Forta axiala calculata cu relatia:

5.2. Momentul de aschiere Mt calculat cu relatia:

constantele si exponentii sunt dati in tabelul 4.

5.3. Puterea necesara aschierii calculata cu relatia:

Tabelul 4

Materialul prelucrat

Otel carbon



Fonta cenusie HB=190

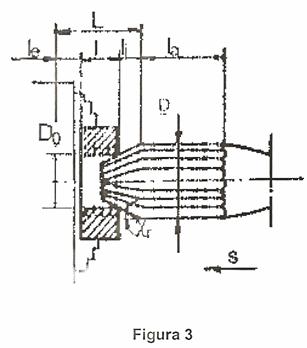

6. Calcularea timpului de baza

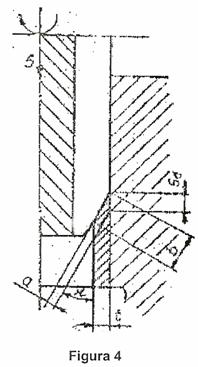

7. Parametrii geometrici ai aschierii prezentat in figura 4

a-grosimera de aschiere

b-latimea de aschiere

s-aria sectiunii aschiei nominale

8. Alegerea alezorului

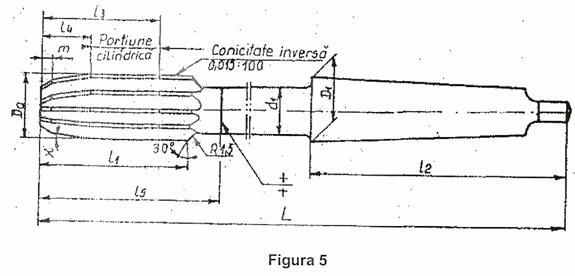

Avand in vedere dimensiunea alezajului de prelucrat, modul de actionare al sculei, materialul de prelucrat, se considera ca cel mai potrivit tip de alezor este alezorul fix de masina cu coada conica de tip celei din figura 5.

9. Stabilirea elementelor constructive

9.1. Diametrul exterior

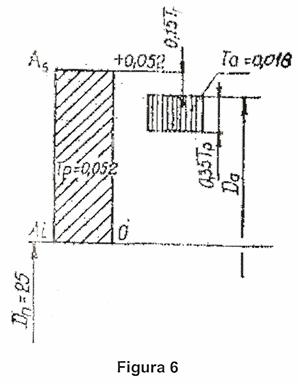

Diametrul exterior se stabileste conform figurii cu relatia urmatoare:

-diametrul nominal al alezorului

-abaterea superioara a campului de toleranta

-campul de toleranta

9.2. Numarul de dinti se calculeaza cu relatia:

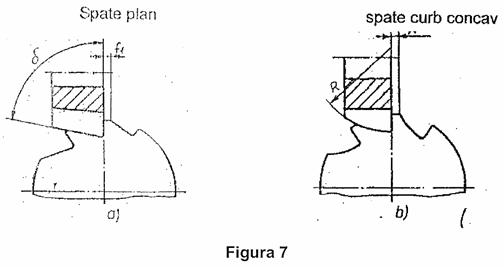

9.3. Profilul dintilor se alege din figura si caracteristicile alezorului din

Tabelul 5

d[mm]

Z

R

F1

36

6

60

-

0,4

710

6

80

-

0,5

1112

8

80

-

0,7

1315

6

80

-

0,9

1617

8

60

-

1,1

1819

8

85

-

1,1

2023

10

85

-

1,1

2430

10

-

25

1,3

3134

12

-

25

1,6

4459

14

-

25

1,9

6078

16

-

35

2,2

79100

18

-

35

2,5

9.4. Impartirea dintilor

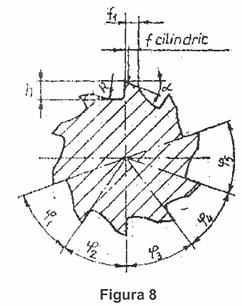

Se adopta impartirea neegala a dintilor conform figurii 8.

9.5. Inclinarea dintilor

Cele mai frecvente sunt utilizate alezoarele cu dinti drepti, alezoarele cu dinti inclinati se recomanda la prelucrarea gaurilor prevazute cu diferite canale.

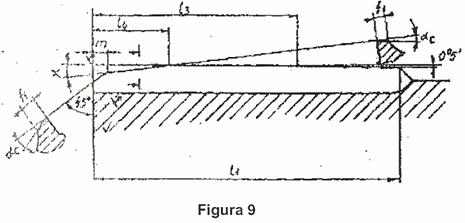

9.6. Forma conului de atac ( figura 9 )

Pentru a obtine calitatea suprafetei prelucrate in limitele stabilite de desenul de executie a piesei se adopta o solutie cu con de atac dublu prezentat in figura 9 la care unghiul , cota m=2mm, iar =7mm.

9.7. Lungimea partilor componente ale alezorului

-lungimea partilor componente ale alezorului se alege constructiv, =35mm

-lungimea partii de lucru 0,82)D=

-lungimea cozii se stabileste in functie de numarul conului morse

-lungimea partii din otel rapid a alezorului

-lungimea totala a alezorului

9.8. Geometria dintilor alezorului

Pe portiunea de atac din figura 9, taisurile aschietoare nu au fateta de conducere iar unghiul de aschiere pe aceasta portiune este .

Pe partea cilindrica din figura 8, taisurile sunt prevazute cu fateta cilindrica , iar unghiul de asezare pe aceasta portiune se alege la o valoare minima.

10. Stabilirea tratamentului termic

Partea activa a alezorului care se executa din otel rapid Rp5, dupa prelucrarea mecanica inainte de rectificare si acutire este supus unei operatii de tratament termic ce consta din calire urmata de 2 reveniri inalte.

Dupa calire, duritatea obtinuta trebuie sa fie cuprinsa intre 6264 HRC, iar coada sculei care se executa din OL 70 se trateaza termic la 4045 HRC.

11. Conditii tehnice si de calitate

a) Abateri limita:

-la lungimea partii utile si lungimea totala a alezorului se admite h16

-bataia radiala a taisurilor masurata pe partea de calibrare poate avea o abatere maxima de 0,006mm

-bataia radiala a dintilor masurata pe portiunea conului de atac, perpendicular pe tais poate avea o abatere maxima de 0,015mm

b) Rugozitatea

-pe suprafata de degajare si de asezare a portiunilor de atac si de calibrare precum si pe fateta cilindrica a portiunii de calibrare

-pe suprafata cozii

-pe suprafata canalelor pentru aschiere

Bibliografie

1. Gligor A. - Proiectarea sculelor aschietoare, Institutia Politehnica, Cluj Napoca

2. Pico C. - Calculul adaosului de prelucrare, Editura Tehnica, Bucuresti, 1974

3. Sturzu - Regimuri de aschiere, adaosuri de prelucrare si norme tehnice de timp, Editura

Tehnica, Bucuresti, 1984

4. Fonte si oteluri ( standared si comentarii ), Editura Tehnica, Bucuresti, 1973

5. Secara, Gh. - Proiectarea sculelor aschietoare, Editura Didactica si Pedagogica,

Bucuresti, 1979

6. Alexandru Suteu - Tehnologia Materialelor I, Institutul de Invatamint Superior,

Oradea, 1981

7. G. S. Georgescu - Indrumator pentru ateliere mecanice, Editura Tehnica Bucuresti, 1978

8. Cornelia D - Aplicatii si probleme de prelucrare a materialelor aschietoare, Editura Tehnica, Bucuresri, 1981

9. Gh. Petriceanu, Cs. Gyenge, L. Morar - Proiectarea proceselor tehnologice si reglarea strungurilor automate, Editura Tehnica, Bucuresti, 1979

10. D. Hollanda, M. Mehedinteanu, E. Taru, N. Oancea - Aschiere si scule aschietoare, Editura Didactica si Pedagogica, Bucuresti, 1982



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2223
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
