STINGATOARE DE INCENDIU

STINGATORUL - aparat actionat manual care contine o substanta (compus) stingatoare ce poate fi refulata si dirijata asupra unui focar de ardere, sub efectul presiunii din interiorul aparatului.



Se utilizeaza pentru stingerea incendiilor de mici proportii sau in faza initiala.

Triunghiul focului

Clasificare

1.1. Din punct de vedere al maselor si gabaritelor

  1. stingatoare portative - masa acestor stingatoare nu depaseste 23 kg
  2. stingatoare transportabile - masa si gabaritul mare determina montarea (instalarea) stingatoarelor respective pe sasiu metalic prevazut cu roti necesitand cel putin doi servanti pentru punere in functiune

Din punct de vedere al substantei (compusului) stingatoare

Simboluri si culori de identificare

Substanta de stingere

Indicativul substantei de stingere

Culoare de identificare (fond eticheta)

APA

AP

ALBASTRU

SPUMA CHIMICA

SC

GALBEN

SPUMA MECANICA

SM

GALBEN

GAZ INERT (DIOXID DE CARBON)

G

NEGRU

PULBERE NORMALA (clasele B, C)

P, (PF).

ALB

PULBERE POLIVALENTA (clasele A, B, C)

PG

ALB

PULBERE SPECIALA (clasa D)

PM

ALB

HIDROCARBURI HALOGENATE (HALON)

H

VERDE

Pulbere normala cu eficienta marita

Dupa modul de realizare a presiunii interioare necesara refularii agentului de stingere

a)      CU AUTOEVACUARE: agentul schimbator este imbuteliat sub presiune (exemplu: stingatorul cu CO2)

b)      CU AUTOGENERARE: in urma producerii reactiei chimice se creeaza presiunea interioara necesara refularii (exemplu: stingatorul cu spuma chimica)

c)      CU BUTELIE: gazul (CO2) este imbuteliat separat sub presiune. In momentul punerii in functiune, este eliberat in corpul stingatorului (exemplu: stingatorul cu spuma mecanica, apa pulverizata, pulberi stingatoare)

d)      CU PRESIUNE PERMANENTA: gazul (N2 de regula), sub presiune, se afla in contact direct cu substanta de stingere (exemplu: stingatoare cu pulberi sau haloni)

INDICATIV SUBSTANTA (AGENT)

STINGATOARE

IMPLICAREA

ECHIPAMENTULUI

ELECTRIC

CLASA A

CLASA B

CLASA C

CLASA D

AP

NU

Pericol electrocutare

DA

Foarte buna

NU

Extinde arderea (1)

NU

ineficienta

NU

Pericol (2)

SC, SM

NU

Pericol de explozie

DA

DA

Foarte buna (3)

NU

Ineficienta

NU

Pericol

G

DA

Foarte bun in spatii inchise (6)

LIMITAT

Eficienta redusa

DA

Foarte bun in spatii inchise

DA

Conditionat (5)

NU

Pericol (2)

P, PF

DA

Foarte buna (10)

LIMITAT

Eficienta redusa (4)

DA

Foarte buna (12)

DA

Conditionat (5)

NU

Ineficient

PG

DA

Foarte buna

DA

Buna

DA

Foarte buna

DA

Conditionat (5)

NU

Ineficient

PM

NU

Ineficienta

NU

Ineficienta

NU

Ineficienta

NU

Ineficienta

DA

Buna

L (H)

DA

Foarte bun si la inalta tensiune

DA

Limitat

DA

Foarte bun

DA

Conditionat

NU

Ineficient

Chiar periculos

Observatii la tabel

stingatoarele cu apa pulverizata pot fi utilizate pentru stingerea unsorilor, grasimilor, cerei si altor substante care se topesc usor;

posibila aparitie de reactii periculoase;

pentru stingerea alcoolilor si lichidelor combustibile hidrofile se utilizeaza spume speciale, rezistente la efectul de distrugere a bulelor;

pentru incendii din clasa A, stingatoarele cu CO2 sau cu pulbere normala (B, C), ori FLOREX, pot fi folosite numai asupra unor focare mici situate in spatii inchise;

scurgerile de gaze combustibile sub presiune pot fi stinse numai daca exista siguranta posibilitatii de intrerupere rapida a sursei de alimentare (se elimina pericolul exploziei);

refularea CO2 (zapezii carbonice) de la distanta pentru a nu se deteriora componentele electrice;

stingatoarele cu spuma sunt ineficiente in cazul incendiilor tridimensionale din clasa B;

CO2 NU lasa reziduuri si NU contamineaza alimentele;

in spatii inchise cu volum redus, CO2 si halonii trebuie folositi cu precautie pentru a evita pericolul de asfixiere sau intoxicare in cazul halonilor (halonii in prezenta flacarii dau nastere la fosgen);

CO2 este imprastiat rapid sub actiunea curentilor de aer, folosirea CO2 in aer liber sau in incaperi cu ventilatie intensa nefiind recomandata;

stingatoarele cu pulbere nu pot fi utilizate la echipamente electronice cu relee sensibile la particule de praf;

in spatii cu dimensiuni reduse stingatoarele cu pulberi trebuie utilizate cu precautie pentru a evita aparitia unor efecte nocive ale gazelor rezultate din descompunerea termica a pulberii;

Tipuri de stingatoare portative

2.1. Stingatorul cu spuma chimica "SC 9" STAS 2011-81

capacitate: 12 litri

compunere: 2 parti

Stingatorul cu spuma chimica "SC9" STAS 2011-81

CORPUL STINGATORULUI:

forma cilindrica; confectionat din otel

capac metalic prevazut cu garnitura de cauciuc

ajutaj pentru refularea spumei produse in interior

supapa de siguranta confectionata din staniol care cadeaza la o presiune de 10-12 bar

maner de manevrare (agatare la post) si bride pentru fixarea la post

cerc metalic pentru protejarea fundului stingatorului

cui pentru desfundarea ajutajului

BUTELIA DE STICLA

fixata in interiorul corpului stingatorului printr-o adancitura a fundului recipientului iar la partea superioara cu un suport tronconic din material plastic - cu orificii laterale - care face legatura intre gatul buteliei si gatul de umplere.

Capacitate 1,5 litri.

Stingatorul cu spuma chimica "SC 9NF" STAS 2011-81

destinat pentru mijloace de transport naval si feroviar (N.F)

se deosebeste de "SC 9" prin prezenta tijei prevazuta cu un dop tronconic care asigura stingatorul pe timpul trepidatiilor, inclinarilor, vibratiilor care se pot produce atat la bordul navei sau pe tren

Tot la acest capitol se poate vorbi si despre stingatorul YAMATO FOAMITE TYPE (japonez) avand dispozitivul de obturare dintr-o membrana de plumb. La functionare aceasta membrana se perforeaza.

Stingatoare transportabile cu spuma chimica "SC 90" si "SC 180" STAS 4607-84

Compunere (alcatuire)

a)           CORPUL STINGATORULUI: cu o capacitate totala de 120/205 litri, confectionat din tabla de otel, prevazut cu: capac demontabil; garnitura de etansare; furtun de refulare (din cauciuc) de lungime 4-5 metri prevazut cu ajutaj; supapa de siguranta (se sparge la 10-12 bar); suportul tubului central. Corpul stingatorului trebuie sa reziste la o presiune de 180 bari.

b)           TUBUL CENTRAL: cu o capacitate de 16/35 litri, confectionat din teava din policlorura de vinil (neplastificata). Trebuie sa reziste la o presiune de 2,5 bari. Inchiderea (deschiderea) tubului central se face prin manevrarea rotii (rozetei) aflate in exteriorul corpului stingatorului.

c)           SASIUL METALIC: prevazut cu 2 roti si un cadru pentru manevrare.

Caracteristici tehnice ale "SC 90" si "SC 180"

CARACTERISTICI TEHNICE

U/M

SC 90

SC 180

Capacitate totala recipient

litri

Capacitate minima a tubului central

litri

Lungime minima a jetului de spuma

metri

Masa maxima recipient incarcatura

kilograme

Masa totala a incarcaturii de compus

kilograme

Masa maxima a stingatorului gol

kilograme

Timpul de descarcare

secunde

Numar de incarcaturi necesare

bucati

Temperatura mediului ambiant

oC

Functionare

1 - se deschide robinetul tevii de evacuare

2 - se scoate furtunul de pe suport, se indreapta ajutajul de refulare spuma catre locul incendiului

3 - se deschide robinetul tubului central

4 - se agita stingatorul (prin balansare in plan vertical) de 4-5 ori

5 - prin amestecarea celor doua solutii rezulta spuma si CO2 - spuma este refulata spre focar de catre CO2 sub presiune

ATENTIE: Reactia chimica nu poate fi oprita; nu se inchide robinetul.

Stingatorul cu dioxid de carbon G1, G2, G3, G6,
STAS 9752-86

Face parte din grupa stingatoarelor cu gaze inerte (grupa G) si se foloseste la stingerea incendiilor izbucnite la:

instalatii electrice

transformatoare electrice

produse petroliere si statii de pompare

spatii inchise in care se afla depozitate fibre textile, grasimi sau obiecte fracile (tiparituri, tablouri, etc).

Cifra care urmeaza dupa "G" reprezinta cantitatea (in kilograme) de CO2.

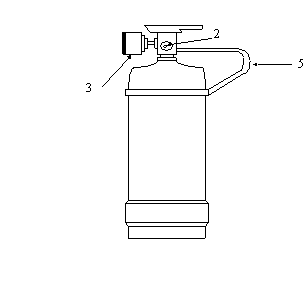

Stingatorul cu dioxid de carbon G1, G2, G3, G6, STAS 9752-86

Compunere:

a)     butelia pentru CO2: forma cilindrica, confectionata din otel si prevazuta la exterior cu un maner de manevrare (5), robinet de inchidere (2) prevazut cu o siguranta

b)     difuzorul (3) poate avea forme diferite, confectionat din tabla de aluminiu, fier, alama sau material plastic rezistent la temperaturi foarte scazute. Difuzorul este pus in legatura cu robinetul fie prin intermediul unei tevi scurte din otel si a unei articulatii ce permite rotirea lui, fie prin intermediul unui furtun din cauciuc armat cu sarma si prevazut cu un maner de protectie a pielii confectionat dintr-un material termoizolant (lemn, etc).

Pentru functionare se indreapta difuzorul spre locul incendiului si se deschide robinetul buteliei, iar CO2 (lichid) prin detenta se transforma in fulgi de "zapada carbonica" cu temperatura de -78,6 oC (poate produce arsuri in contact cu pielea).

Stingatorul transportabil cu dioxid de carbon G10 si G2x10

Compunere

a)     una sau doua butelii pentru dioxid de carbon cu capacitatea de incarcare 10 kg fiecare, confectionate din otel

b)     difuzorul

c)      sasiul metalic prevazut cu doua roti

Functionarea este aceeasi ca la stingatorul G1, G2, etc.

5. Stingatorul cu praf si dioxid de carbon P1, P3, P5, P6, P10 STAS 4918-78

Se foloseste pentru stingerea incendiilor izbucnite la motoare cu ardere interna si instalatii electrice precum si pentru stingerea unor substante ca: acetilena, acetona, sodiu, potasiu, magneziu, strontiu, fosfor alb sau galben, lacuri si vopsele pe baza de nitroglicerina, produse petroliere, celuloid, alcool in cantitati mici.

Numarul care urmeaza literei "P" reprezinta greutatea incarcaturii de praf.

Compunere

a)     recipientul - otel, rezista la o presiune de minim 18 bari

b)     butelia cu CO2

c)      dispozitivul de declansare: dop metalic (5), cui perforator/percutor (6), resort (7), siguranta (8), membrana (3)

1 - recipient

2 - butelie cu CO2

3 - membrana

4 - tub protectie

5 - dop filetat

6 - cui percutor

7 - resort

8 - siguranta

9 - ajutaj

10 - ventil

Stingatorul cu praf si dioxid de carbon

Descriere stingator de incendiu cu praf si dioxid de carbon
