Caracteristici ale fibrelor optice

Propagarea radiatiei luminoase prin fibra optica poate fi analizata din punctul de vedere al opticii geometrice atunci cand diametrul miezului fibrei optice este mare comparativ cu lungimea de unda a radiatiei luminoase (efectele de difractie se neglijeaza).

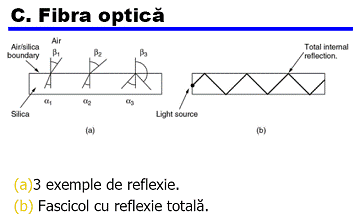

Radiatia luminoasa incidenta la limita de separare dintre miezul fibrei (cu indicele de refractie n1 ) si invelisul protector (cu indicele de refractie n2,; n1 > n2) va fi reflectata total si deci se va propaga fara pierderi de-a lungul fibrei optice, daca unghiul de incidenta θ este mai mare sau egal cu unghiul limita l (0>l), unde unghiul limita este dat de relatia :

sin l=n2/n1=1/n21 (1)

-reflexiei la suprafata de intrare in fibra optica;

-imprastierii si absorbtiei in materialul fibrei optice;

Figura 2

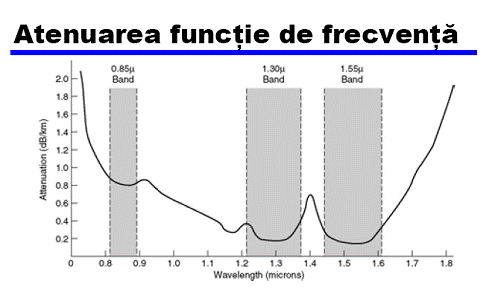

Atenuarea fasciculului de lumina in timpul propagarii de-a lungul fibrei optice se datoreaza in principal urmatoarelor cauze:

-reflexiei la suprafata de intrare in fibra optica;



-imprastierii si absorbtiei in materialul fibrei optice;

Figura 3.

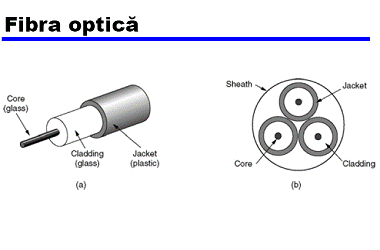

Fibra optica are urmatoarele parti:

-miezul - centrul subtire al fibrei pe unde circula lumina;

-invelisul- materialul optic din afara care inconjoara miezul si reflecta lumina inapoi in el;

-mediul protector- invelis de plastic care protejeaza fibra de stricaciuni si umezeala.

Sute sau mii de aceste fibre optice sunt aranjate in snopuri in cablu optic. Snopurile sunt protejate de invelisul extern al cablului numit imbracaminte.

Figura 4
