Hasurarea in AutoCAD

Comenzile HATCH si BHATCH

AutoCAD permite umplerea cu model a unor contururi inchise, adica "hasurarea". Operatia este asigurata prin comenzile HATCH sau BHATCH.

HATCH este comanda propriu‑zisa de hasurare, mostenita de la primele versiuni AutoCAD. De aceea este mai restrictiva in cerinte. Comanda solicita specificarea obiectelor care alcatuiesc conturul inchis, necesitand inchiderea acestui contur pe capete de entitati si nu pe puncte intermediare (fig. 8.1 a, b). Aceasta In versiunea 2000, comanda are si optiunea de definire dinamica a conturului ce urmeaza sa fie hasurat (fig. 8.2), cu‑ sau fara retinerea conturului respectiv.

Comanda HATCH lucreaza exclusiv prin optiuni alfanumerice, fapt pentru care este oarecum incomoda, si, ca urmare, mai putin recomandata.

Modelul creat prin comanda HATCH este neasociativ! Aceasta inseamna ca nu se va adapta unor modificari ulterioare ale conturului de hasurat!

a) b)

Figura 8.1 Rezultatul aplicarii comenzii HATCH. Hasurare executata: a) corect, datorita inchiderii conturului pe capete de entitati; b) incorect, datorita inchiderii conturului pe puncte intermediare

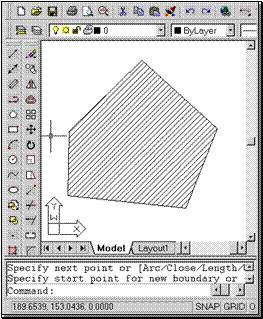

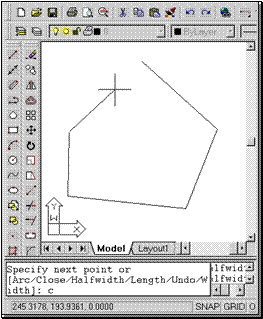

Figura 8.2 Definirea dinamica, punct cu punct, a conturului inchis pentru zona de hasurat, in cadrul comenzii HATCH

Inconvenientul privind inchiderea conturului a fost inlaturat prin crearea comenzii BHATCH, abrevierea notiunii de "boundary hatch", adica hasurarea domeniilor. Caseta de dialog a acesteia este prezentata in fig. 8.3. Prin comanda BHATCH, specificarea zonei supuse hasurarii poate fi realizata fie prin punctarea in interiorul acesteia ("Pick points"), fie prin selectarea conturului respectiv, similar cu selectia din cadrul comenzii HATCH ("Select objects").

In cazul punctarii in interiorul unui zone, AutoCAD genereaza automat o polilinie inchisa sau o regiune (la alegerea utilizatorului) care delimiteaza cel mai apropiat contur inchis posibil in raport cu punctul specificat. Polilinia respectiva (sau regiunea) este stearsa dupa hasurare, dar se poate opta pentru pastrarea acesteia (vezi panoul "Advanced").

Comanda BHATCH permite si previzualizarea hasurii, anterior aplicarii ei efective si, eventual, modificarea optiunilor de hasurare, fara intreruperea comenzii.

Hasura elaborata prin comanda BHATCH are proprietatea de asociativitate in raport cu conturul, adica la modificarea conturului, se modifica adecvat si hasura respectiva. Utilizatorul poate renunta la proprietatea de asociativitate, prin optiunile din grupul "Composition" al casetei de hasurare (fig. 8.4).

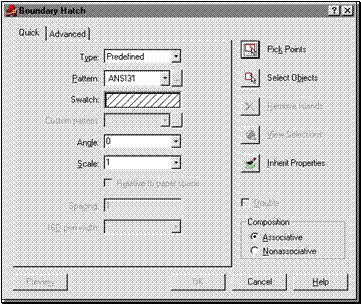

Figura 8.3 Caseta de dialog "Boundary Hatch" cu cele doua panouri, "Quick" si "Advanced"

Figura 8.4 Grupul de desemnare a asociativitatii hasurii in raport cu conturul din cadrul comenzii BHATCH

Pentru ca hasura sa ocoleasca un text, textul va fi selectat intre entitatile supuse hasurarii (fig. 8.5).

Figura 8.5 Ocolirea unui text la hasurare

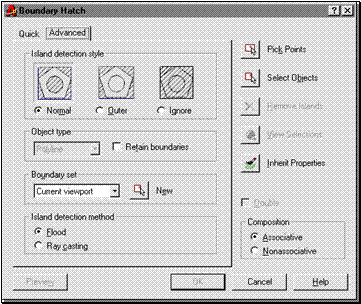

La hasurare, se admit selectii multiple in cadrul aceleiasi operatii de hasurare. In cazul unor contururi incluse unul in celalalt, este utila precizarea "stilului de hasurare" ("Island detection style") (fig. 8.6 a,., d), adica a modului in care programul sa considere diferitele regiuni succesive. Panoul "Advanced" al casetei de dialog "Boundary Hatch" contine aceste optiuni.

a)

b) c) d)

Figura 8.6 a) Contururi de hasurat; hasurare in stil: b) "Normal"; c) "Outer"; d) "Ignore"

In cadrul operatiei de hasurare, atat prin comanda HATCH cat si prin comanda BHATCH, este necesara precizarea modelului de umplere ("Hatch pattern"). Acesta poate fi:

model‑utilizator ("User defined pattern"), definit dinamic, in timpul lucrului, si care consta din linii paralele si echidistante, de o anumita inclinare si cu o anumita spatiere, aplicate intr‑un singur sens sau in ambele sensuri ("Double hatch"),

model dintr‑o biblioteca de modele ("Predefined pattern"), pentru care se aleg scara si unghiul de aplicare. AutoCAD dispune de o biblioteca vasta de modele de hasurare, pentru diferite materiale, grupate in trei categorii: "ANSI", "ISO", "Other". In grupul "Other" se gaseste si varianta de model solid, adica o colorare uniforma a suprafetei de hasurat. Culoarea implicita a "hasurii solide" este culoarea curenta (culoarea "bylayer" sau o culoare explicita stabilita de utilizator") (fig. 8.5).

model dintr‑o biblioteca externa, specificata de utilizator ("Custom pattern"), caz in care trebuie specificat fisierul‑biblioteca, de tip *.pat.

Figura 8.5 Hasurarea cu model solid de diferite culori

Rezultatul hasurarii este o entitate de tip bloc anonim, constand dintr‑un set de linii. Se poate opta pentru obtinerea modelului sub forma explodata in liniile componente.

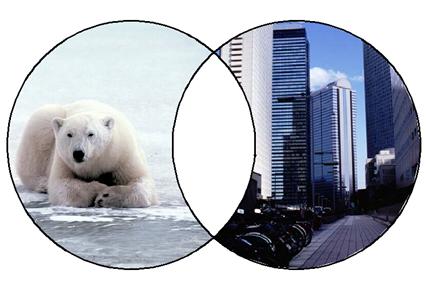

In grupul de comenzi "Express Tools", AutoCAD 2000 dispune de comanda SUPERHATCH, prin care pot fi utilizate ca modele de hasurare imagini, blocuri, referinte externe, sau alte obiecte din desen, convertite in prealabil in blocuri‑utilizator. Fig. 8.6 prezinta un astfel de exemplu. Comanda mentionata permite alegerea scarii la care sa fie folosita imaginea pentru hasurare, a punctului de referinta si a unghiului ei de rotatie.

Figura 8.6 Exemplu de aplicare a comenzii SUPERHATCH
