Interconectarea retelelor de calculatoare

retele calculatoare

+ Font mai mare | - Font mai mic



Interconectarea subretelelor de calculatoare

Se defineste interoperabilitatea ca fiind abilitatea utilizatorilor dintr-o retea de a schimba transparent informatii cu utilizatorii dintr-o alta subretea, indiferent de diferentele hardware, software sau de protocol.

In general, solutia de implementare a retelelor consta in realizarea de subretele de dimensiuni relativ mici interconectate intre ele. In acest mod se asigura:




Izolarea informatiei specifice unui anumit grup de utilizatori;

Realizarea unor distributii geografice pe o intindere mare;

Utilizarea de tipuri de retele adecvate pentru fiecare grup de utilizatori;

Intretinere si depanare usoara, fara a perturba activitatea altor grupuri de utilizatori.

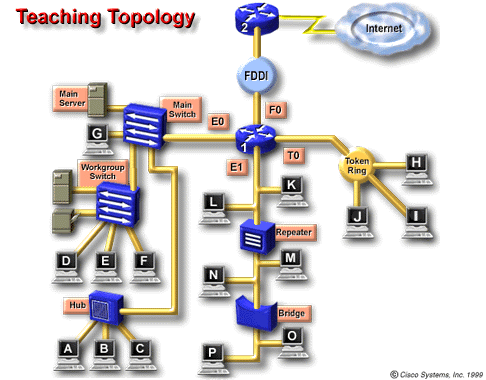

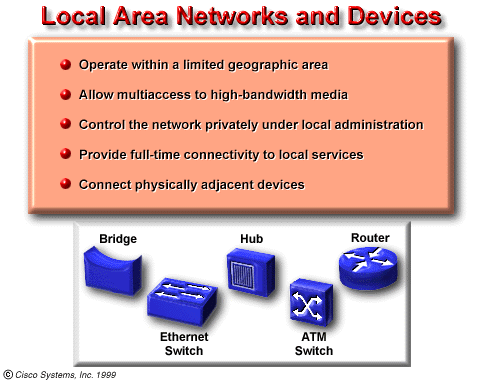

Posibilitatile de interconectare sunt:

Repetoare (repeaters);

huburi ( hubs);

punti (bridges);

comutatoare (switchs)

rutere (routers);

porti (gateways).

Repetoare , Hub-uri

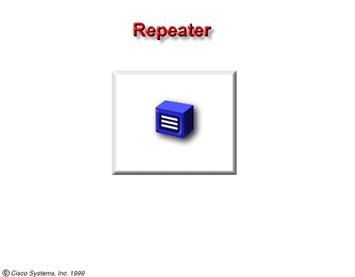

Repetoarele sunt dispozitive simple care asigura amplificarea semnalelor care opereaza la nivelul fizic al modelului OSI. Sunt utilizate pentru extensia cablului de interconectare. Pot conecta doua subretele care utilizeaza aceeasi metoda de acces la mediu si aceeasi rata de transfer (Ethernet-Ethernet, Token Ring-Token Ring etc.).

La retelele de tip Ethernet repetoarele pot inlantui segmente de cablu de dimensiune 500m (185m).

Hub-urile sunt elemente de interconectare care lucreaza la nivelul fizic. Ele pot fi active sau passive. Cele active regenereaza semnalul asigurand astfel o structura de dimensiune mai mare. Hub-urile passive sunt utilizate pentru a conecta mai multe dispozitive la retea, fara sa regenereze semnalul.

Punti, Switch-uri

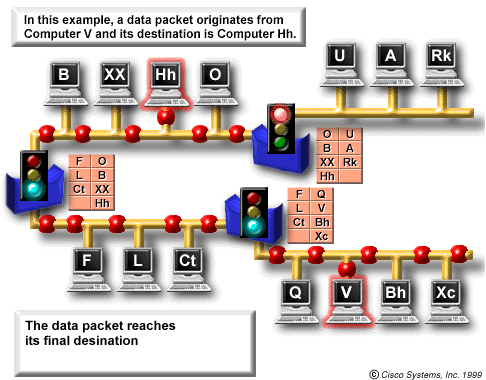

Puntea conecteaza retele locale la nivel hardware. Spre deosebire de repetor, care actioneaza numai la nivelul fizic, puntea include si o parte din nivelul legaturii de date, operand la subnivelul controlului accesului la mediu (MAC, Medium Acces Control).

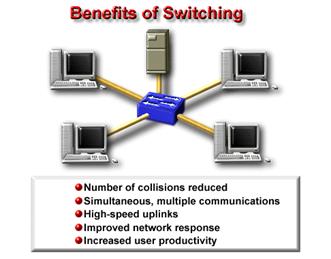

Ca si bridge-urile, switch-urile conecteaza segmente de retele locale, utilizand o tabela de adresare la nivelul MAC, sa determine segmental in care datagrama trebuie sa fie transmisa in vedrea reducerii traficului. Mai mult, switch-ul poate indeplini si functia de a crea LAN virtual.

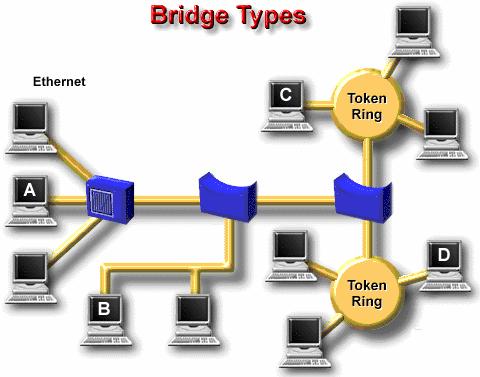

Figura . Interconectarea prin punte.

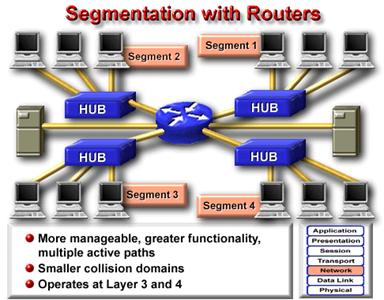

Rutere

Ruterul opereaza la nivelul retea al modulului OSI, deci putem spune ca lucreaza la nivel protocol, fiind oarecum independent de hardware. Ruterul trebuie sa cunoasca protocolul, la nivelul caruia se face schimbul de informatii intre subretele.

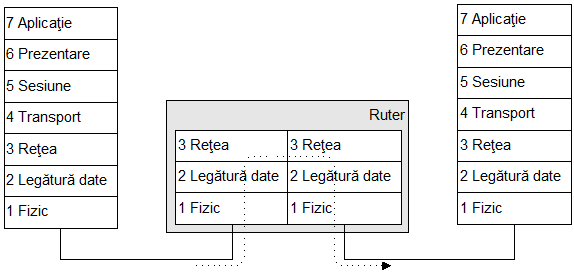

Figura . Interconectarea prin ruter.

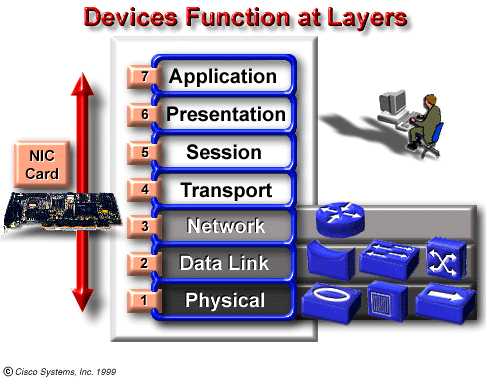

In concluzie functionalitatea dispozitivelor de conectare in raport cu nivelele OSI este situata astfel:

Porti

Acest tip de interconectare opereaza la nivelul de transport sau chiar la un nivel mai ridicat. Se poate considera ca se asigura o interconectare la nivel de Aplicatie. Poarta asigura asa-zisa „conversie de protocol”.

Functia de poarta consta in asigurarea comunicatiei intre doua retele diferite ca si cum ar fi o entitate logica. Atat protocoalele cat si retelele fizice pot fi diferite.

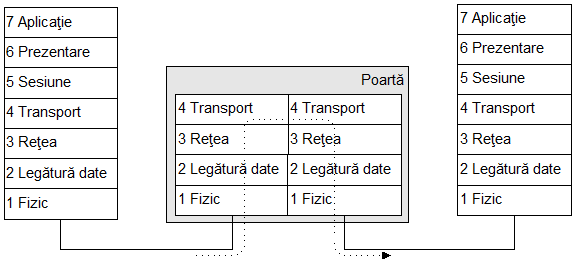

Figura . Interconectarea prin porti.
