LUCRARE DE SEMESTRU la Disciplina Materiale de constructii si Chimie Aplicata

Constructii

+ Font mai mare | - Font mai mic




UNIVERSITATEA TEHNICA din CLUJ-NAPOCA

Facultatea de Constructii

Disciplina Materiale de Constructii si Chimie Aplicata




LUCRARE DE SEMESTRU

la

Disciplina Materiale de constructii si Chimie

Aplicata

RETETA DE MORTAR

Tencuiala pe B.C.A. ptr. Sprit.

Sa se calculeze retete de mortar pentru n= 2, avand marca 10. La prepararea lui se utilizeaza ca si liant var hidratat. Reteta se va calcula pentru 150 l.

Dozaje uzuale pentru mortare de tencuiala preparate cu var hidratat. Cantitate 1 m

Marca mortarului M 10 T;

Tipul mortarului var-ciment;

Ciment tip 32,5 – 145 kg;

Var hidratat -325 kg;

Nisip 1500 kg;

Mortare pt tencuieli care se executa manual executate pe zidarie de blocuri mici de B.C.A. pt sprit- consistenta 12-13;

Dozaje uzuale pentru mortare de tencuiala preparate cu var hidratat. Cantitate 150 l

Marca mortarului M 10 T;

Tipul mortarului var-ciment;

Ciment tip 32,5

145kg . 1000 l

X kg. 150 l

X=21,75 kg;

4. Var hidratat

325kg . 1000 l

X kg. 150 l

X=48,75 kg;

5. Nisip

1500kg . 1000 l

X kg. 150 l

X= 225 kg;

6. Mortare pt tencuieli care se executa manual executate pe zidarie de blocuri mici de B.C.A. pt sprit- consistenta 12-13;

A.O.A.

Sa se calculeze prin metoda aproximatiilor succesive si sa se verifice prin metoda grafica A.O.A. alcatuit din nisip si pietris a caror curbe granulometrice sunt date in tabelul de mai jos.

% Treceri in masa

Concluzii

Nisip (N)

Z=n

Pietris(P)

n=2,

Aproximatia succesiva

% Treceri in masa

Concluzii

Nisip (N)

Z=n

Pietris(P)

0,4 N

Curba nu se incadreaza in zona II incepand de la ciurul 7

0.6 P

∑(0,4 N +0,6P)

Nu este buna

0,45N

Curba se incadreaza in zona II dar f . aproape de limita inferioara

0,55P

∑(0,45 N +0,55P)

Nu o alegem

0,5N

Curba se incadreaza in zona II dar f . aproape de limita superioara

0,5P

∑(0,5 N +0,5P)



O alegem

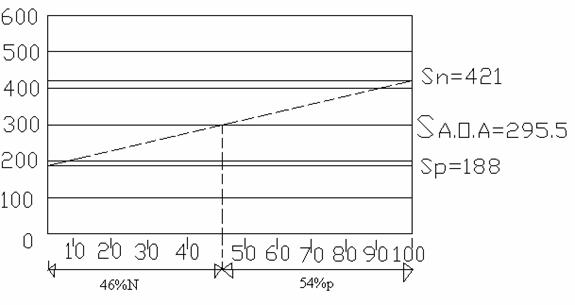

Calculul A.O.A. in tabel

% Treceri in masa

Suma

Nisip (N)

Pietris(P)

A.O.A.

/2=3.5

0,46N

0,54P

∑(0,48 N +0,52P)

Valorile prevazute cu acest semn se inscriu in zona a-II-a de granulozitate.

Comparand curba granulometrica obtinuta cu limitele zonei a II-a de granulozitate, se observa ca aceasta este foarte apropiata de mijlocul zonei, deci e buna.

2) Nisipul existent pe santier densitatea = 1500 kg m. Pietrisul existent pe santier are densitatea=1300 kg msi % Volgol=(37)%. Sa se calculeze cantitatile de nisip si pietris necesare obtinerii a 12000 kg de A.O.A.

P+N=1

=

=

P+N=1

N=

N+P=1,0

N=1500/1300P*0.37    → N=1.15P*0.37

N+P=1 →    N=0.42P → 0.42P+P= P=0.70 → N=1-0.70=0.30

N=12000 3600kg

P=12000*0.70=8400kg

Reteta de beton

Sa se stabileasca compozitia unui beton de clasa C 16 , avand gradul de omogenitate II, preparat cu agregat de rau, de natura calcaroasa.

La statia de betoane avem agregate in 5 sorturi (0-1, 1-3, 3-7, 7-16 si 16-31) avand o umiditate de 4%.

Betonul va fi utilizat in elemente care au dimensiunea mai mica de 1,5m.

Regimul de expunere al betonului(clasa de expunere) este 2a.

Tasarea betonului va fi de 80 mm

Betonul se toarna fara adaosuri.


alegerea tipului de ciment in functie de:

clasa de expunere 2a

clasa betonului C 16

masivitatea elementului mai mica de 1,5m

din tabelul B7 tipul de ciment 32,5

alegerea raporului A/C in functie de clasa betonului si clasa cimentului

din tabelul B11    clasa cimentului 0.55 –valoare corectata

din tabelul B14    raport A/C=0.50

se i-a valoarea cea mai mica raport A/C 0.50

stabilirea clasei de consistenta in functie de elementele in care se toarna betonul si tasarea impusa de 80 mm din tabelul B.28 clasa de consistentza T3

stabilirea apei de amestec in functie de clasa betonului si clasa de consistenta T3 din tabel B15 185 l/

stabilirea dozajului de ciment in functie de rezultatul de la 2 si 4

se calculeaza cu relatia:

stabilirea zonei de granulozitate in functie de dozajul de ciment 370kg/ clasa de consistenta T3 din tabelul B.16 zona de granulozitate este II

calculul agregatelor pe sorturi

a)

b) corectarea cantitatii de apa in functie de umiditatea agregatului

=67 l

Cantitatea corectata de apa

8) calculul agregatului pe sorturi se aplica metoda sorturilor

Sort de la 0-1

1-3 = 174.6

3-7 = 349.2

7-16=349.2

16-31= 611.1

9) Reteta finala pentru un

C Kg

Apa l

261,9

174,6

349,2

349,2

611,1

10) confectionarea probelor pastrarea si incercarea lor. Se prepara 30 l beton din fiecare reteta se toarna in tipare se pastreaza in conditii standard si la 28 de zile se incearca la compresiune datele se compara cu B30

11) se adopta reteta care are clasa cea mai apropiata de reteta dorita
