Cabana Forest




Pereti sistem grinzi stratificate imbinate prin chertaj la colturi:

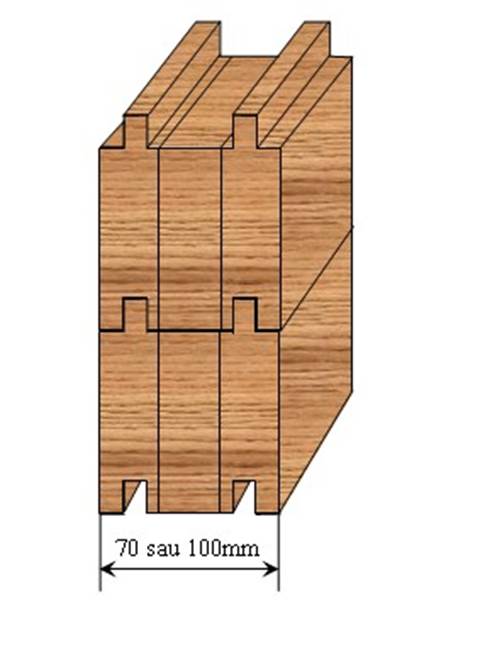

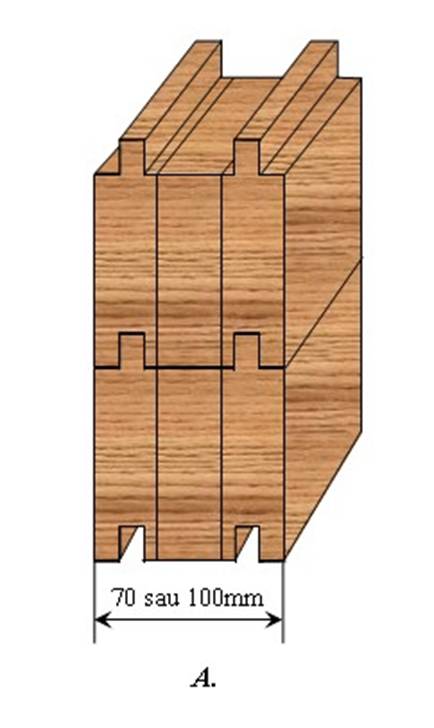

   1. Perete exterior

Perete exterior din grinzi stratificate,  profilate pe lungime dublu nut, dublu feder,

    de grosime 70 sau 100 mm, in urmatoarele variante:

   A.  Fara termoizolatie;

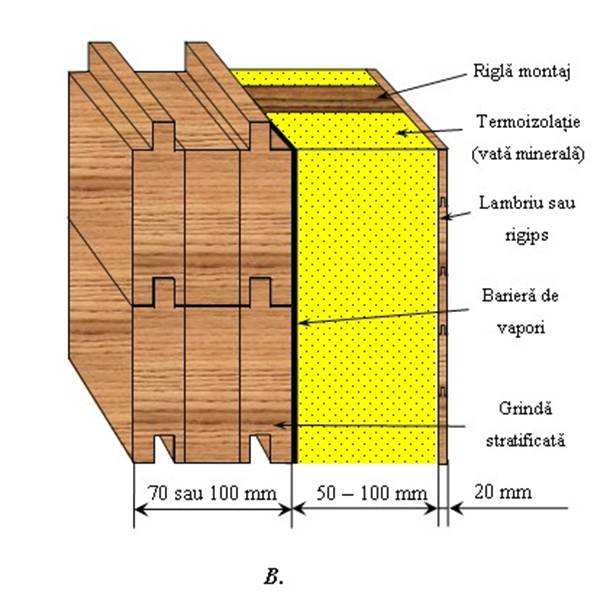

   B.  Cu termoizolatie interioara.


   2. Perete interior

   Perete interior din grinzi stratificate,  profilate pe lungime dublu nut, dublu feder,

    de grosime 70 sau 100 mm;

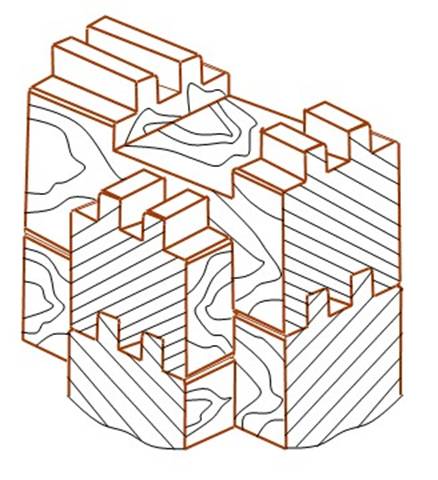

     In toate cazurile grinzile sunt imbinate la colturi cu incastrare prin chertaj drept asimetric

    asa cum se vede din schema de mai jos

Back to top

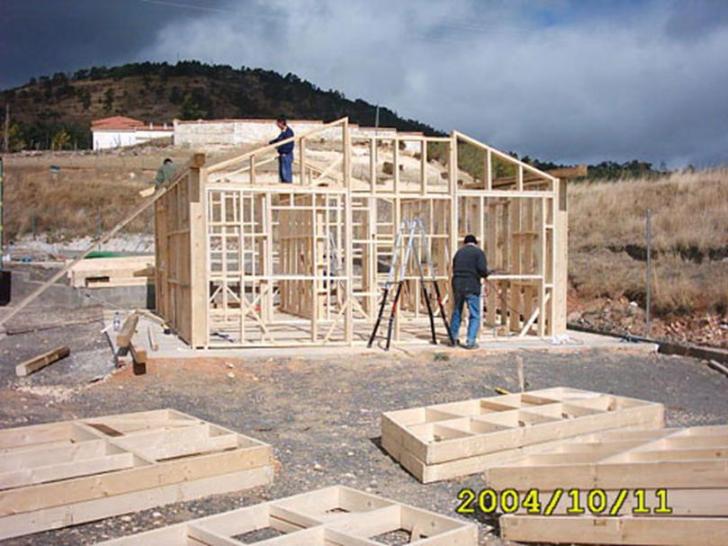

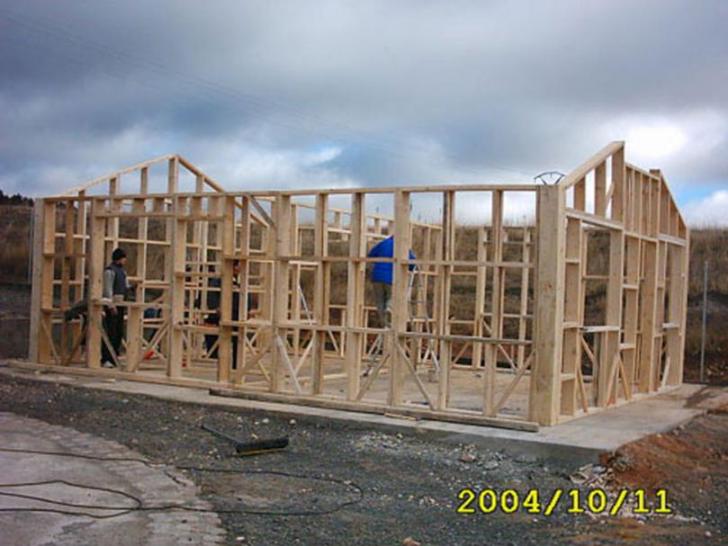

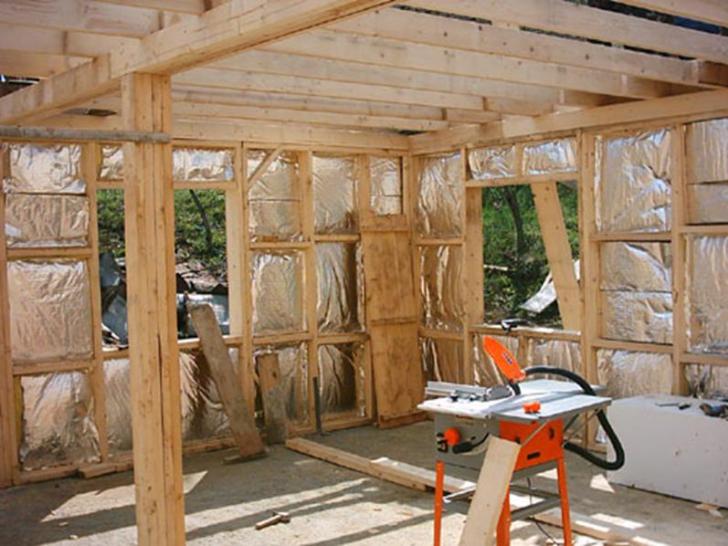

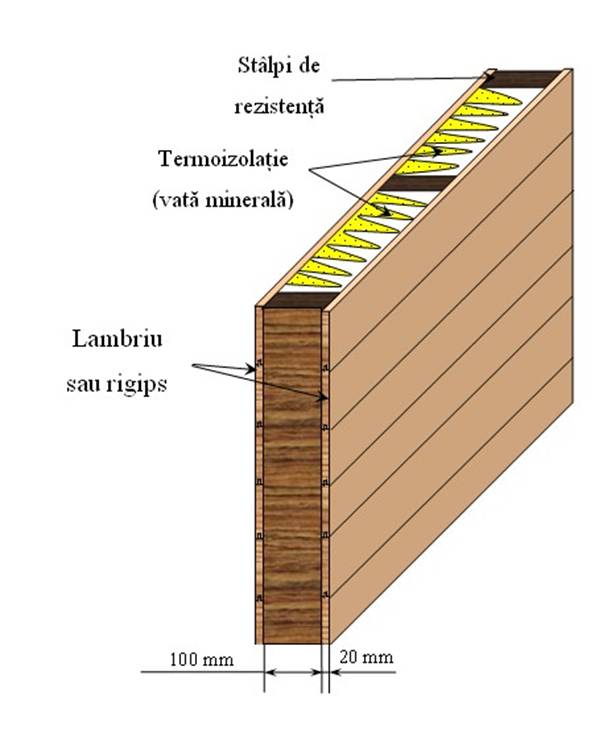

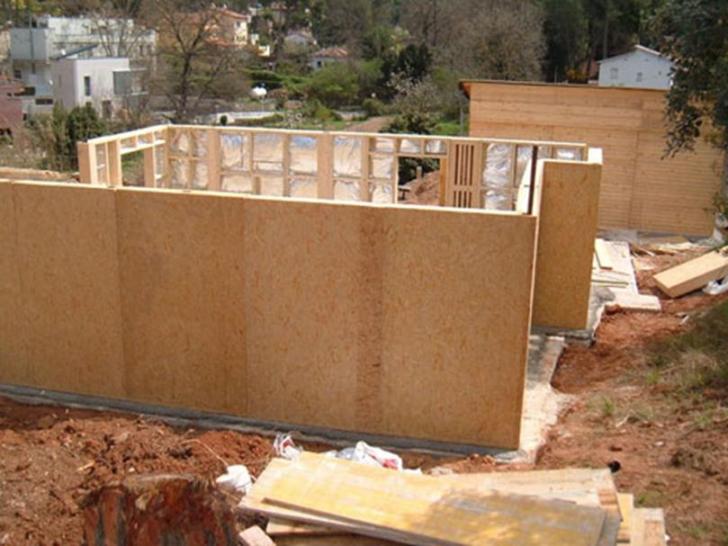

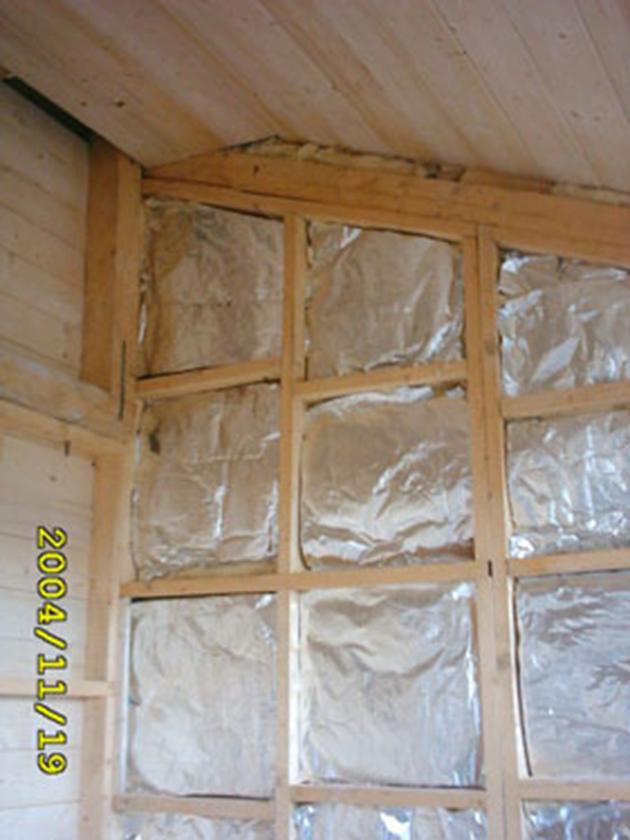

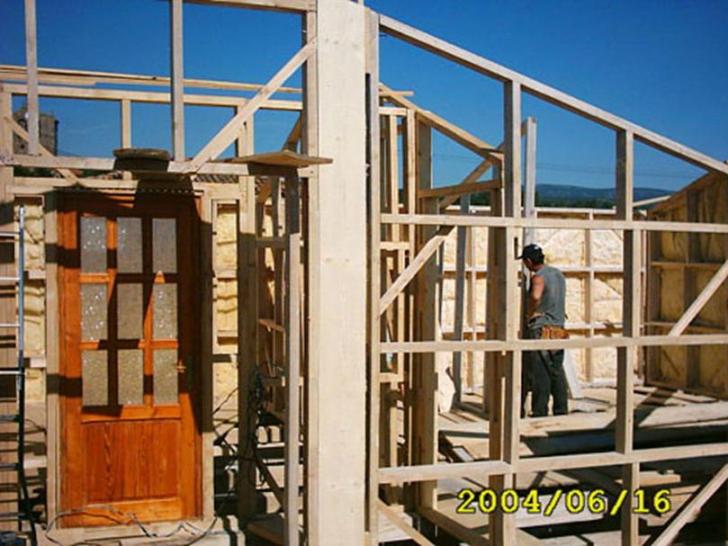

  Pereti sistem pe structura din lemn (stalpi):

   1. Perete exterior

   Variante:

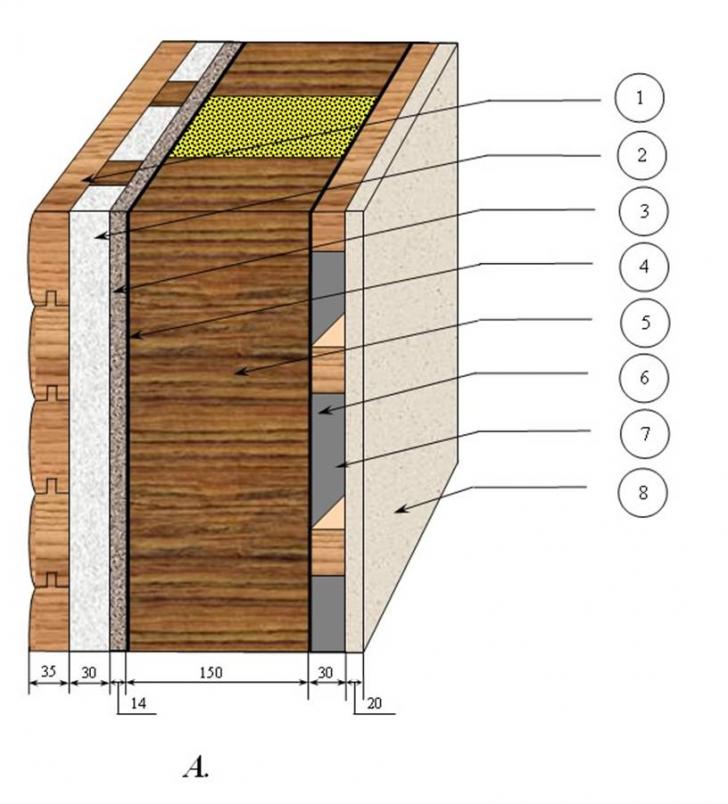

   A. Perete pe structura de lemn cu lambriu semirotund la exterior:

     Unde:

           1. Lambriu semirotund de dimensiunile 35 * 135 mm;

           2. Polistiren de grosimea 30 mm;

           3. Placa de OSB de grosime 14 mm;

           4. Folie;

           5. Structura  de lemn pentru termoizolatie (vata minerala) de dimensiunile 50 *150 mm;

           6. Folie;

           7. Spatiu pentru instalatii de grosime 30 mm;

           8. Lambriu interior (rigips) de grosime 30 mm.

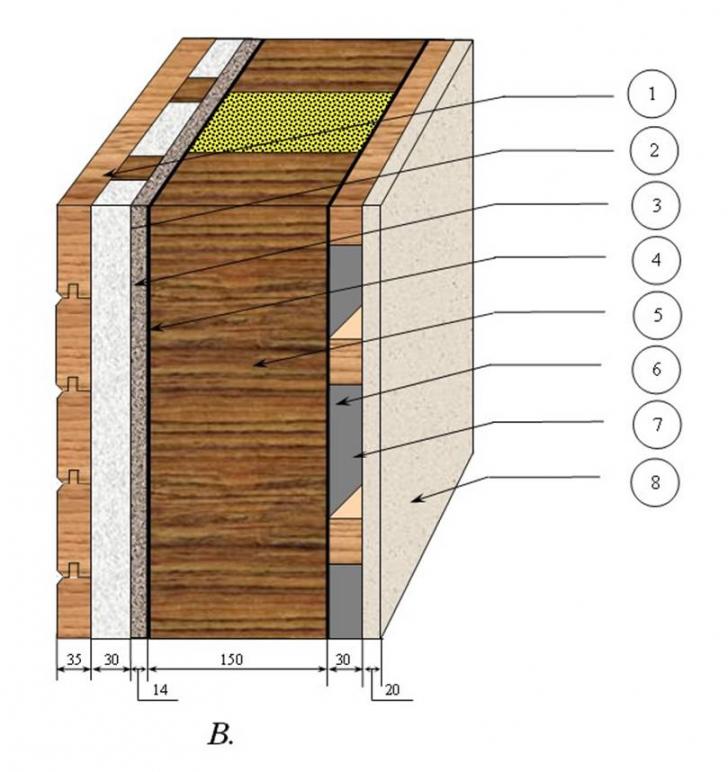

    B. Perete pe structura de lemn cu lambriu canelat la exterior:

   Unde:

           1. Lambriu canelat de dimensiunile 35 * 135 mm;

           2. Polistiren de grosimea 30 mm;

           3. Placa de OSB de grosime 14 mm;

           4. Folie;

           5. Structura  de lemn pentru termoizolatie (vata minerala) de dimensiunile 50 *150 mm;

           6. Folie;

           7. Spatiu pentru instalatii de grosime 30 mm;

           8. Lambriu interior (rigips) de grosime 30 mm.

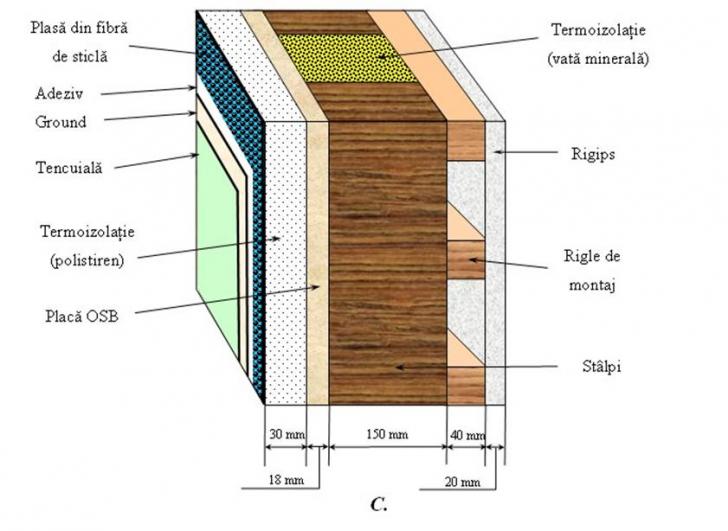

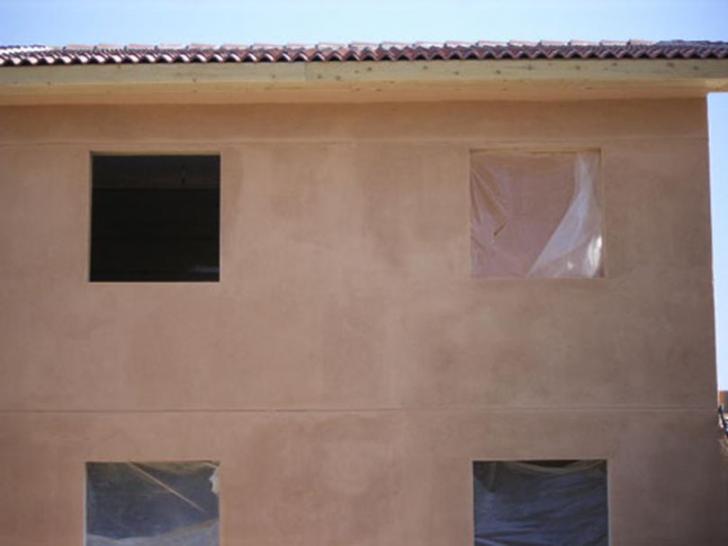

   C. Perete pe structura de lemn cu tencuiala minerala la exterior:



   2. Perete interior

Back to top

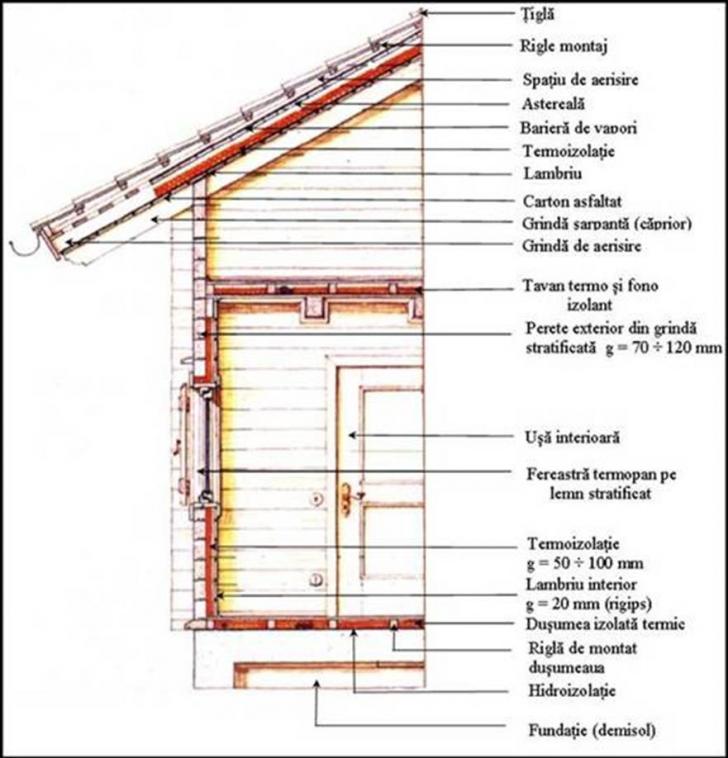

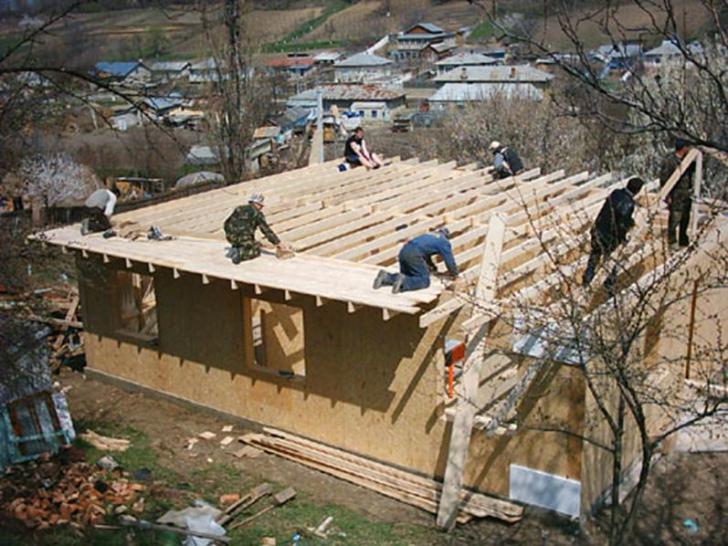

Acoperisul

      Este realizat din grinzi portante dispuse pe inclinare (capriori) , cu dimensiuni 50 x 100 sau 70 x 120 mm,

care raman aparent in camerele de la mansarda. Peste acestea este dispus un sistem sandwich compus din:

lambriu  nut si feder, bariera de vapori,grinzi de aerisire, termoizolatie din vata minerala, g= 70-100mm,

carton asfaltat sau astereala, rigle din lemn 40 x 30 mm,  cu structura pentru tigla, tabla, tegola sau alte

invelitori.

Back to top

  Tavanul

    Se realizeaza din grinzi rezistente stratificate cu dimensiuni 100 x 140: 120 x 200 mm, care raman

 aparente, peste care se aseaza un sistem sandwich compus din:

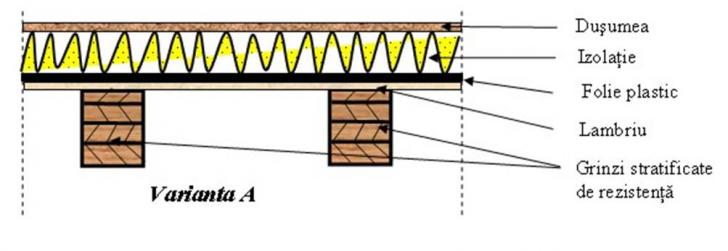

     Varianta A: lambriu de lemn g = 20 mm, folie plastic , rigle 40 x 50mm, cu termo si fonoizolatie si

 dusumea g = 28mm pentru etajul superior;

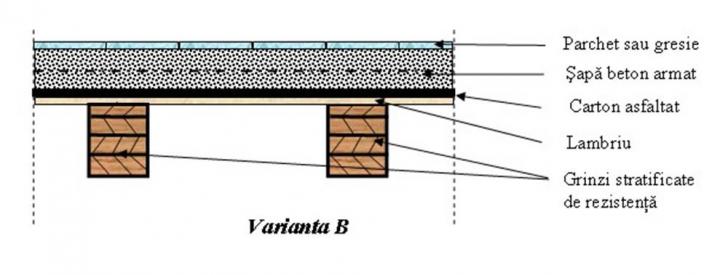

Varianta B: lambriu de lemn g = 20 mm, carton asfaltat, sapa din beton armat peste care se monteaza

parchet sau gresie.

Back to top

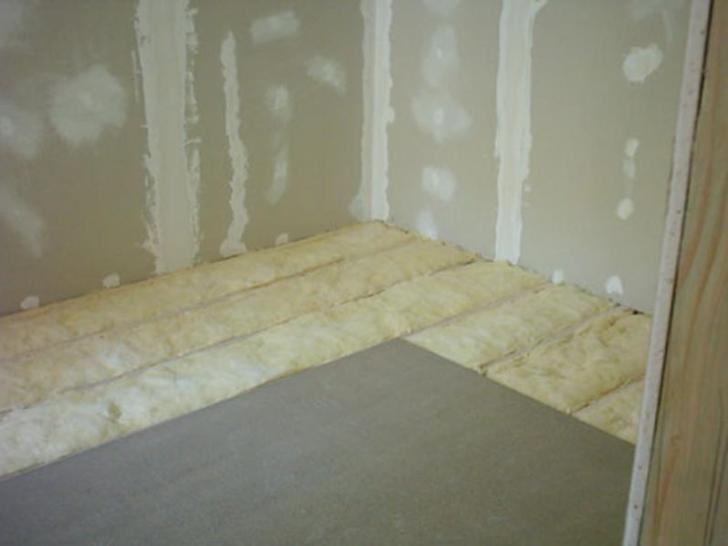

Pardoseala

  •  Se realizeaza in mod clasic din dusumea de rasinoase , g = 28mm, dispusa pe rigle de 40 x 50 mm,

intre care se aseaza termoizolatia.

  •  La cerere se poate monta: parchet, gresie, mocheta, etc

Back to top

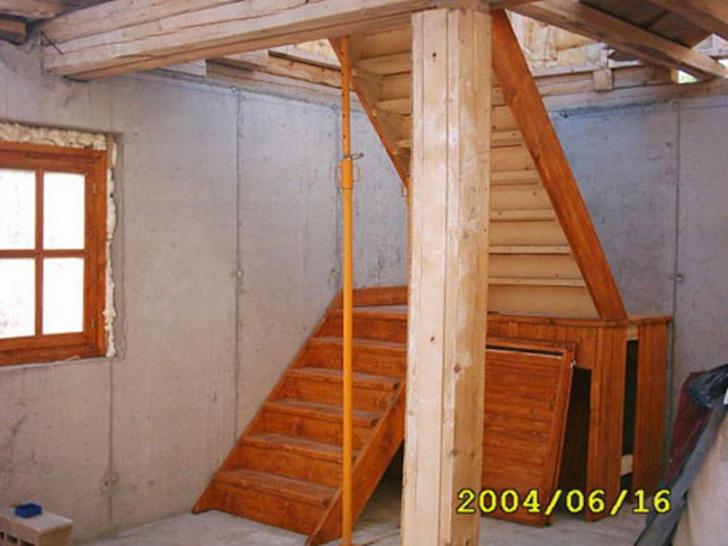

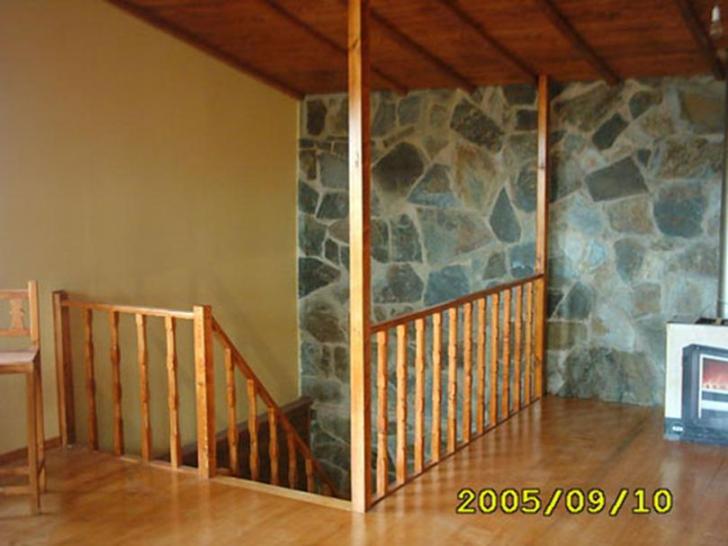

Scari interioare

      Sunt realizate pe structura din lemn de rasinoase dupa tehnica firmei PIN ECO LOG HOMES,

avand elemente decorative in diverse variante estetice.

Back to top

  Balcoane si terase

      Sunt realizate din elemente de lemn de rasinoase, asa cum se vede din fotografiile de mai jos.

  •    Rezistenta mecanica prin folosirea grinzilor stratificate din lemn si

durabilitate prin tratarea speciala a lemnului pentru decorare si protectie cu

CETOL HLS, impotriva insectelor cu REZISTOL si impotriva focului cu MAGMA

FIRESTOP

  •   Design deosebit, finisaje de calitate superioara adaptata oricaror cerinte;
  •   Dotare completa  (ferestre termopan, usi interioare si exterioare,

dusumele, scari interioare,  terase, balcoane, etc);

  •   Rezistenta maxima la cutremure (prezinta siguranta in zonele de risc

seismic);

  •   Confort sporit, mediu interior sanatos si intim, prin folosirea

materialelor ecologice;

  •   Durata de executie si montaj scurta (aproximativ trei luni din monentul

contractarii), beneficiarul  economisind timp si bani;

  •   Certificat de garantie acordat de firma noastra.

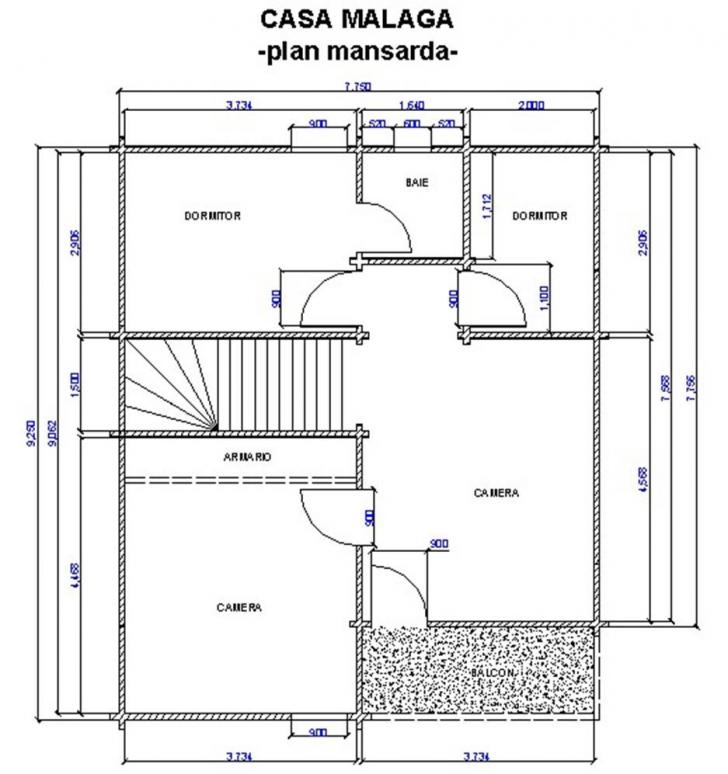

CASA MALANGA

Casa MalagaCasa Malaga

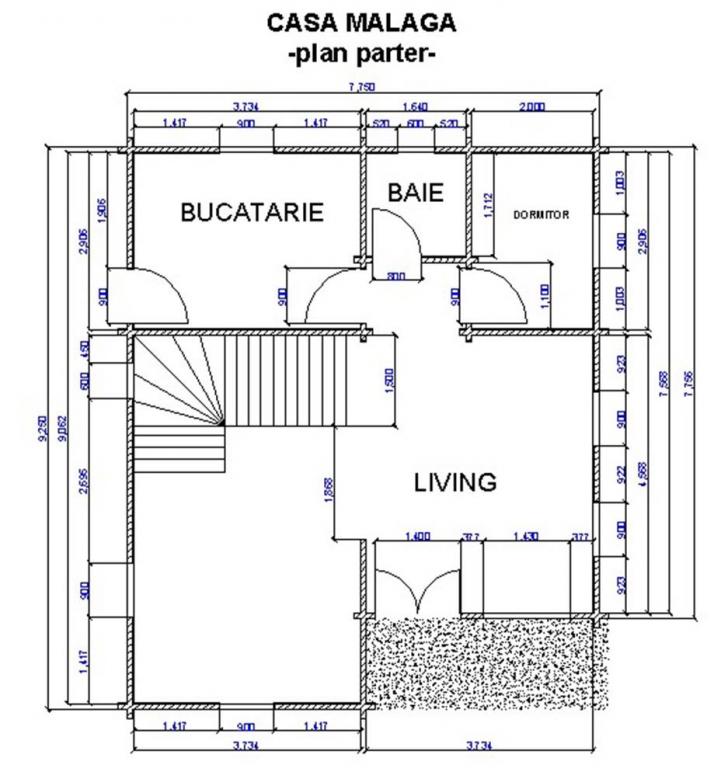

Plan parter casa Malaga

Plan etaj casa Malaga

CASA NOR

Casa Nor

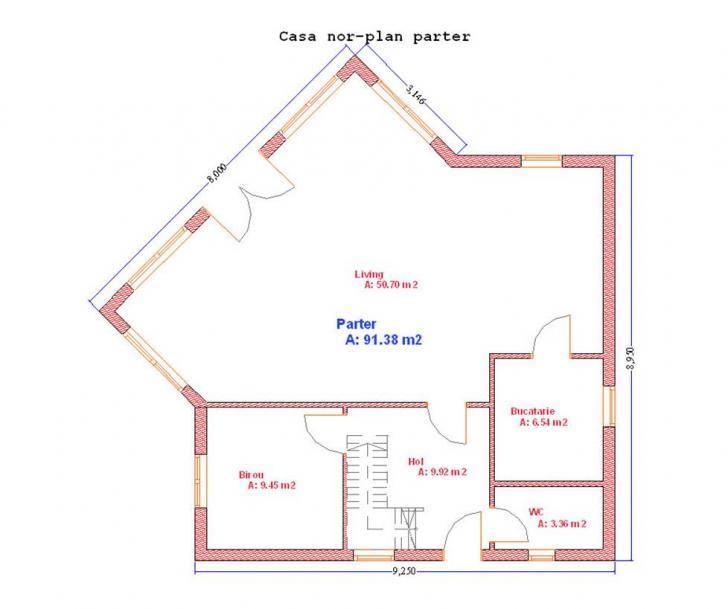

Plan parter casa Nor

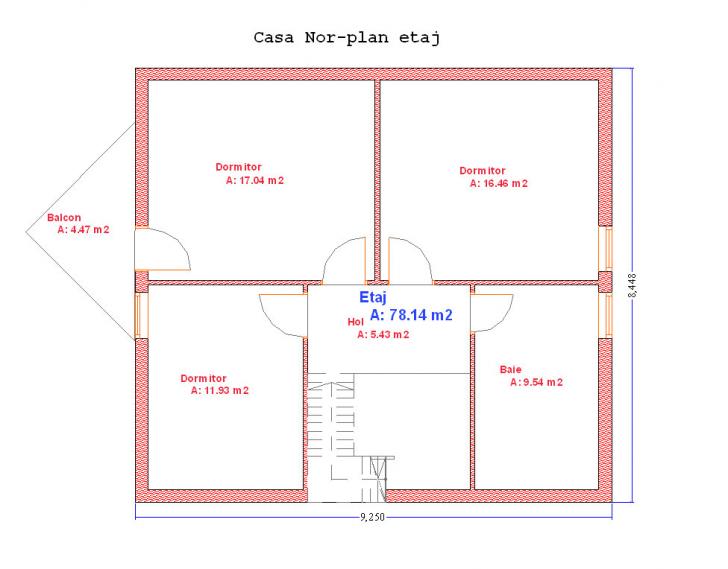

Plan etaj casa Nor

CASA COR

Casa Con

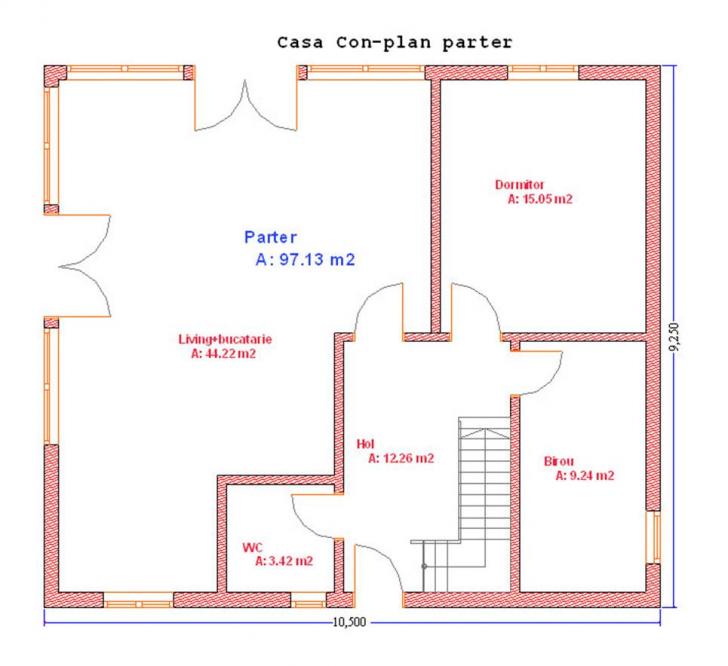

Plan parter casa Con

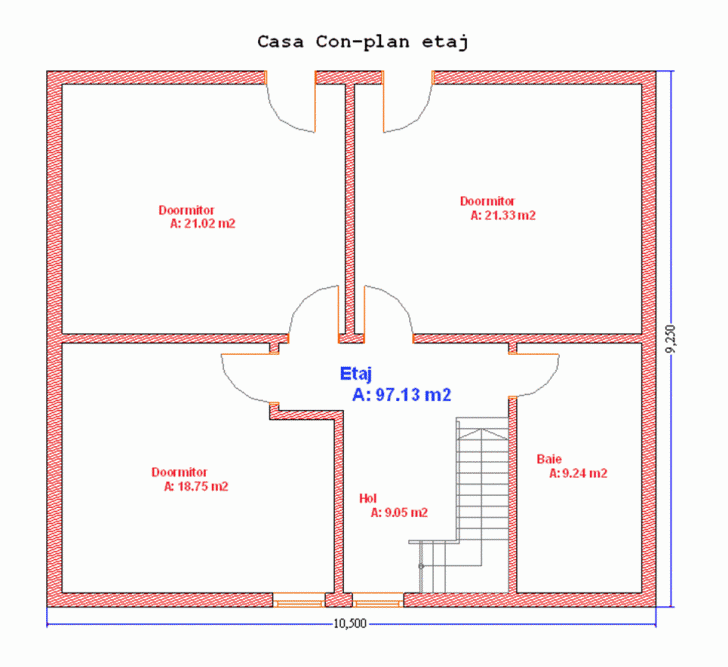

Plan etaj casa Con

CASA PIN

Casa Pin

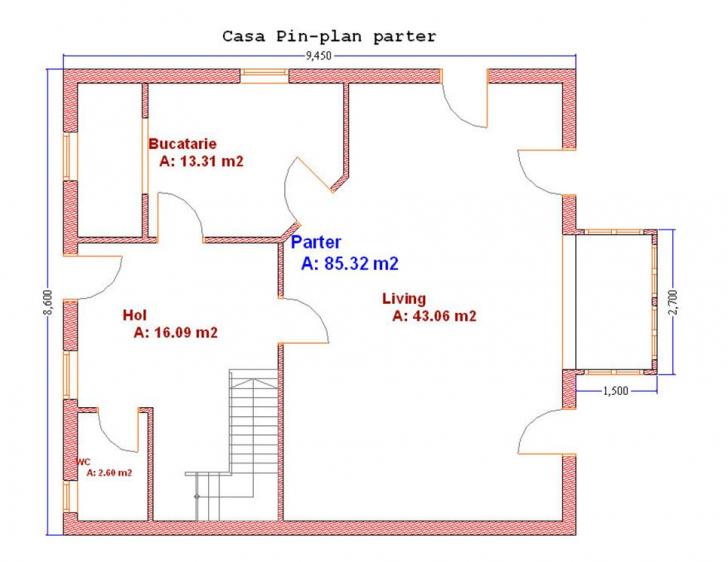

Plan parter casa Pin

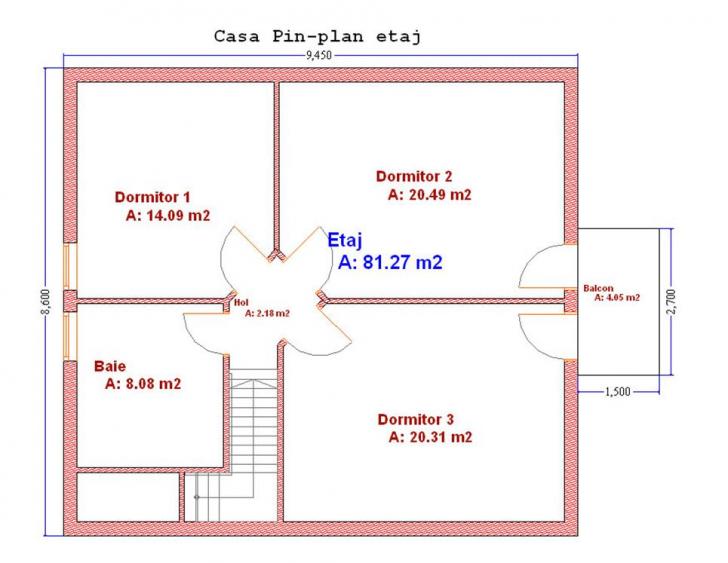

Plan etaj casa Pin

CASA BLACK-STAR

Casa Black Star

Plan parter casa Black Star

Plan etaj casa Black Star

CASA ANA

VILA 1

VILA V-011

SUPRAFATA

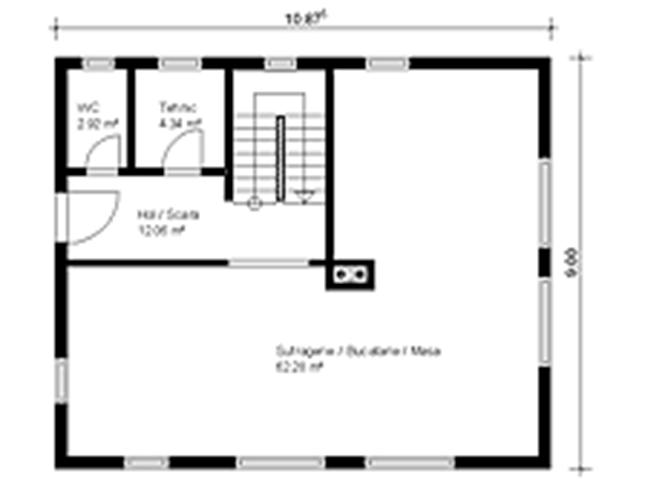

PARTER

suprafata in mp

construita

desfasurat

locuibil

Sufragerie / Bucatarie / Masa

Spatiu tehnic

WC

Hol / Scara

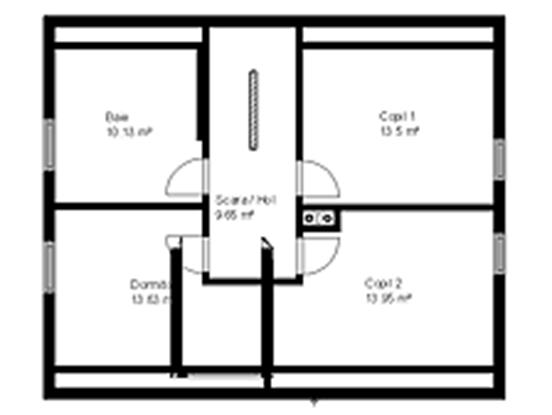

MANSARDA (semimansardat)

suprafata in mp

construita

desfasurat

locuibil
>=1,5m

Copii 1

Copii 2

Dormitor

Baie

Hol / Scara

TOTAL

PARTER

MANSARDA

AJUTOR

Butonul zi / noapte (asa cum sugereaza si numele), comuta imaginea centrala intre cele 2 situatii: casa vazuta pe timp de zi, respectiv pe timp de noapte.

Butonul 2D / 3D interactiv comuta imaginea centrala intre versiunea 2D si cea 3D.

Versiunea 3D iti permite vizualizarea interactiva a casei rotind-o complet 360 cu ajutorul mouse-ului.

VILA 2

VILA V-012



SUPRAFATA

PARTER

suprafata in mp

construita

desfasurat

locuibil

Sufragerie / Bucatarie / Masa

Dormitor 1

Baie

WC

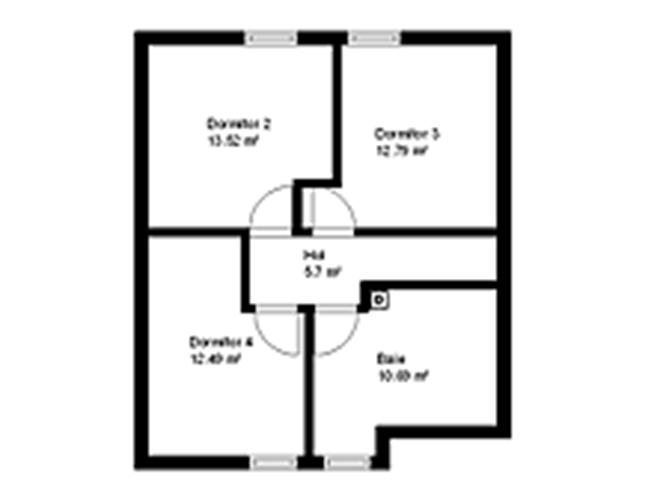

MANSARDA (semimansardat)

suprafata in mp

construita

desfasurat

locuibil
>=1,5m

Dormitor 2

Dormitor 3

Dormitor 4

Baie

Hol

TOTAL

PARTER

MANSARDA

AJUTOR

Butonul zi / noapte (asa cum sugereaza si numele), comuta imaginea centrala intre cele 2 situatii: casa vazuta pe timp de zi, respectiv pe timp de noapte.

Butonul 2D / 3D interactiv comuta imaginea centrala intre versiunea 2D si cea 3D.

Versiunea 3D iti permite vizualizarea interactiva a casei rotind-o complet 360 cu ajutorul mouse-ului.

VILA 3

VILA V-013

SUPRAFATA

PARTER

suprafata in mp

construita

desfasurat

locuibil

Sufragerie / Masa

Spatiu tehnic

WC

Hol / Scara

Bucatarie

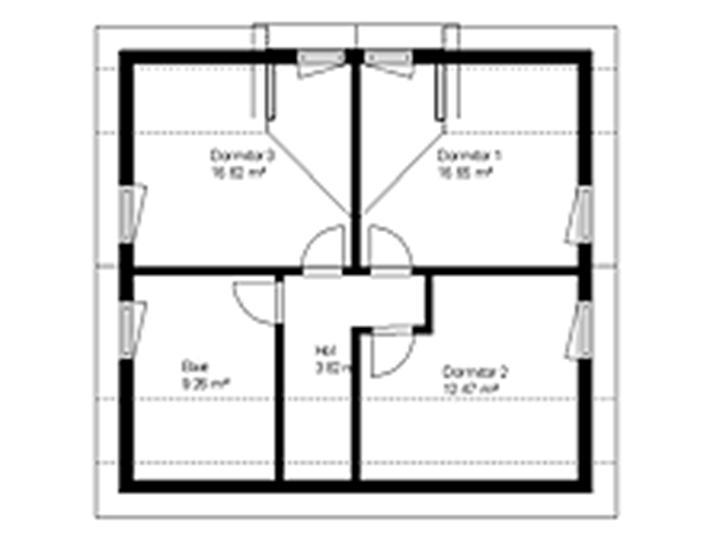

MANSARDA (semimansardat)

suprafata in mp

construita

desfasurat

locuibil
>=1,5m

Baie

Dormitor 3

Hol

Dormitor 2

Dormitor 1

TOTAL

PARTER

MANSARDA



AJUTOR

Butonul zi / noapte (asa cum sugereaza si numele), comuta imaginea centrala intre cele 2 situatii: casa vazuta pe timp de zi, respectiv pe timp de noapte.

Butonul 2D / 3D interactiv comuta imaginea centrala intre versiunea 2D si cea 3D.

Versiunea 3D iti permite vizualizarea interactiva a casei rotind-o complet 360 cu ajutorul mouse-ului.

VILA 4

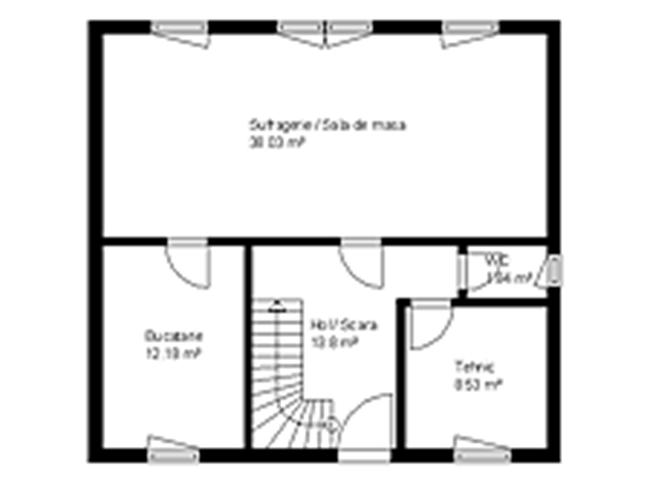

PARTER

MANSARDA

SUPRAFATA

PARTER

suprafata in mp

construita

desfasurat

locuibil

Sufragerie / Masa / Scara

Birou / Spatiu tehnic

Bucatarie

Hol

WC

MANSARDA (semimansardat)

suprafata in mp

construita

desfasurat

locuibil
>=1,5m

Dormitor 1

Dormitor 2

Dormitor 3

Hol

Baie

TOTAL

VILA 5

PARTER

MANSARDA

SUPRAFATA

PARTER

suprafata in mp

construita

desfasurat

locuibil

Sufragerie / Masa

Bucatarie

Spatiu tehnic

Hol / Scara

WC

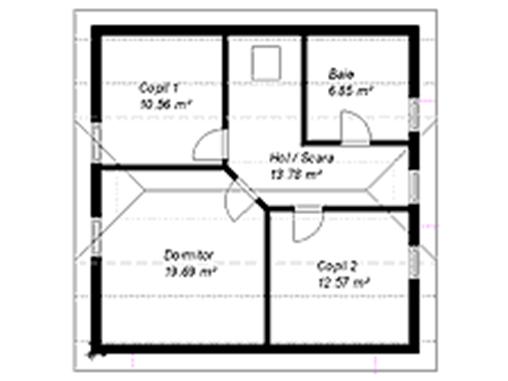

MANSARDA (semimansardat)

suprafata in mp

construita

desfasurat

locuibil
>=1,5m

Dormitor

Copil 1

Copil 2

Baie

Hol

TOTAL

CASA MARINA

PARTER

ETAJ

DETALII:
Suprafata totala: 190 mp
Pret: 52.000 EURO (TVA inclus)

Cuprinde:
- Finisaje interioare si exterioare
- Instalatii de alimentare cu apa si incalzire realizate din polipropilena cu insertie de aluminiu
- Centrala termica
- Invelitoare tip sindrila bituminoasa tip tegola
- Parchet lamelar 7mm
- Termosistem - tencuiala structurata
- Tamplarie lemn cu geam termopan si sistem etansare .

CASA ORIGINAL

PARTER

ETAJ

DETALII:
Suprafata totala: 117,2 mp
Suprafata parter: 70,7 mp
Suprafata etaj: 46,5 mp
Pret aproximativ: 33.000 EURO

Cuprinde:
- Finisaje interioare si exterioare
- Instalatii de alimentare cu apa si incalzire realizate din polipropilena cu insertie de aluminiu
- Centrala termica
- Invelitoare tip sindrila bituminoasa tip tegola
- Parchet lamelar 7mm
- Termosistem - tencuiala structurata
- Tamplarie lemn cu geam termopan si sistem etansare .

CASA AURA

PARTER

ETAJ

DETALII:
Suprafata totala: 210 mp
Pret: 56.000 EURO (TVA inclus)

Cuprinde:
- Finisaje interioare si exterioare
- Instalatii de alimentare cu apa si incalzire realizate din polipropilena cu insertie de aluminiu
- Centrala termica
- Invelitoare tip sindrila bituminoasa tip tegola
- Parchet lamelar 7mm
- Termosistem - tencuiala structurata
- Tamplarie lemn cu geam termopan si sistem etansare

CASA ALEXIA

PARTER

ETAJ

DETALII:
Suprafata totala: 161 mp
Pret: 42.800 EURO (TVA inclus)

Cuprinde:
- finisaje interioare si exterioare
- instalatii interioare
- camera de baie si grupul sanitar mobilat

Nu cuprinde:
- proiectare si avize
- fundatia

CASA SELECT

PARTER

ETAJ

DETALII:
Suprafata desfasurata: 222 mp
Terase: 41 mp
Pret: 66.000 EURO (TVA inclus)

Cuprinde:
- Finisaje interioare si exterioare
- Instalatii de alimentare cu apa si incalzire realizate din polipropilena cu insertie de aluminiu
- Centrala termica
- Invelitoare tip sindrila bituminoasa tip tegola
- Parchet lamelar 7mm
- Termosistem - tencuiala structurata
- Tamplarie lemn cu geam termopan si sistem etansare .

Nu include fundatia

CONSTRUCTIA CASEI



Case cu grinzi

Structural pot fi:
  - grinzi cu grosime 40 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + rigips sau lambriu cu grosime 15 mm.
  - grinzi cu grosime 40 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + grinzi cu grosime 40 mm.
  - grinzi cu grosime 60 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + rigips sau lambriu cu grosime 15 mm.
  - grinzi cu grosime 60 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + grinzi cu grosime 60 mm.
  - grinzi cu grosime 70 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + rigips sau lambriu cu grosime 15 mm.
  - grinzi cu grosime 70 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + grinzi cu grosime 70 mm.
  - grinzi cu grosime 90 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + rigips sau lambriu cu grosime 15 mm.
  - grinzi cu grosime 90 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + grinzi cu grosime 90 mm.
  - grinzi cu grosime 100 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + rigips sau lambriu cu grosime 15 mm.
  - grinzi cu grosime 100 mm + structura de rama cu grosime (pentru materialul izolant) 100 mm + grinzi cu grosime 100 mm.

Proiecte si lucrari realizate: 5. Casa Birzava

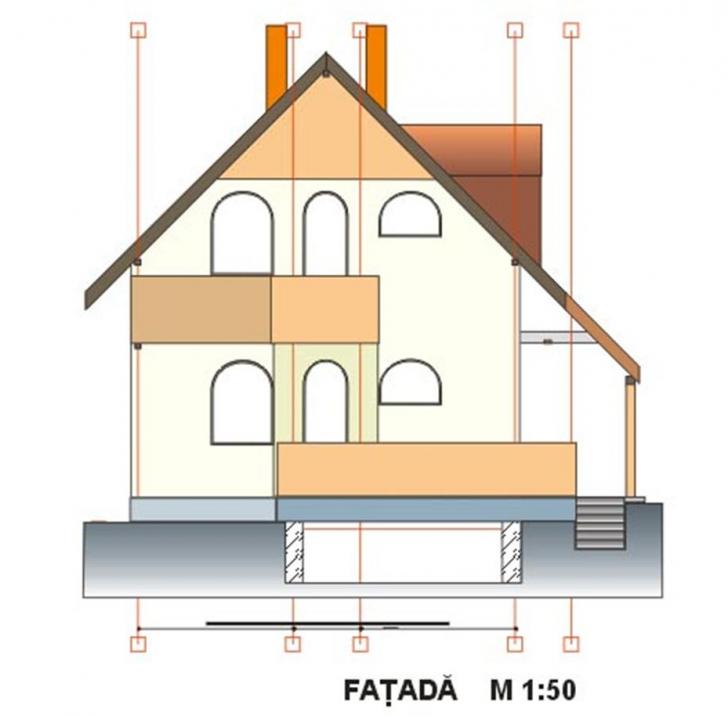

DESCRIEREA PROIECTULUI: CASA BARZAVA

Casa de Vacanta , amplasata in comuna Barzava pe un intravilan ingust,cu menirea sa asigura conditii de confort pe perioede indelungate vara sau iarna cind familia se retrage acasa la Barzava.

Cladirea este desvoltata pe 2 nivele parter si etaj mansardat
Suprafata desfasurata totala construita cca 143.00 mp
Din care aria Utila este de 115.84 mp
Sepoate realiza si la alte dimensiuni.

Aria se imparte:

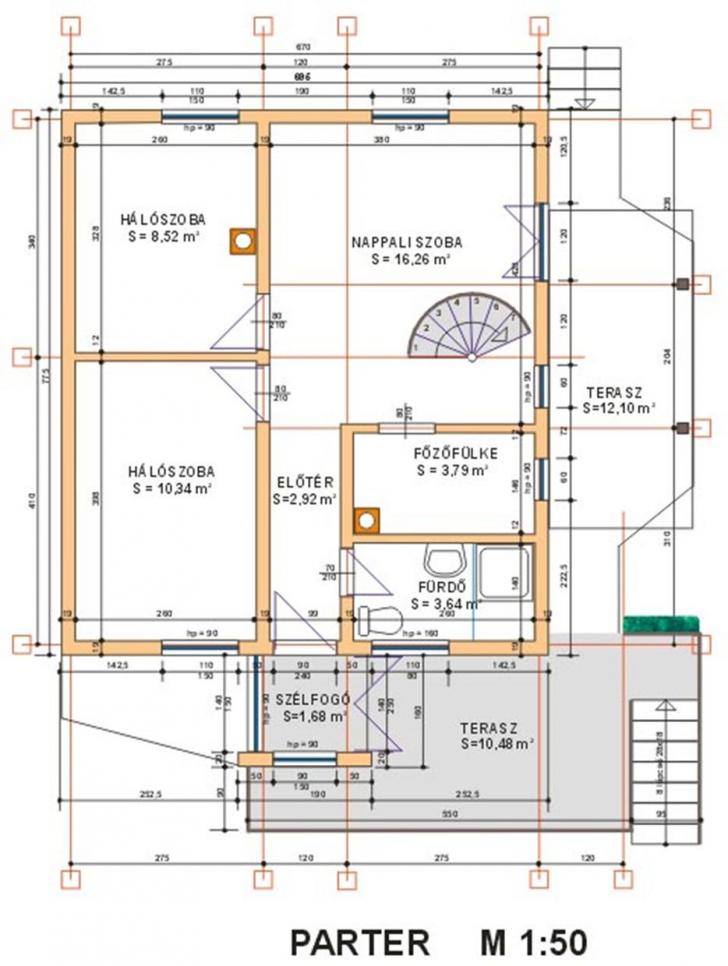

PARTER

Living

16.26 mp

Dormitor

8.52 mp

Dormitor

10.34 mp

Bucatarie

3.79 mp

Toaleta

3.64 mp

Windfang

1.68 mp

Terasa

10.48 mp

Terasa acces

12.1 mp

Hol interior

2.92 mp

Total Parter arie Utila

69.73 mp

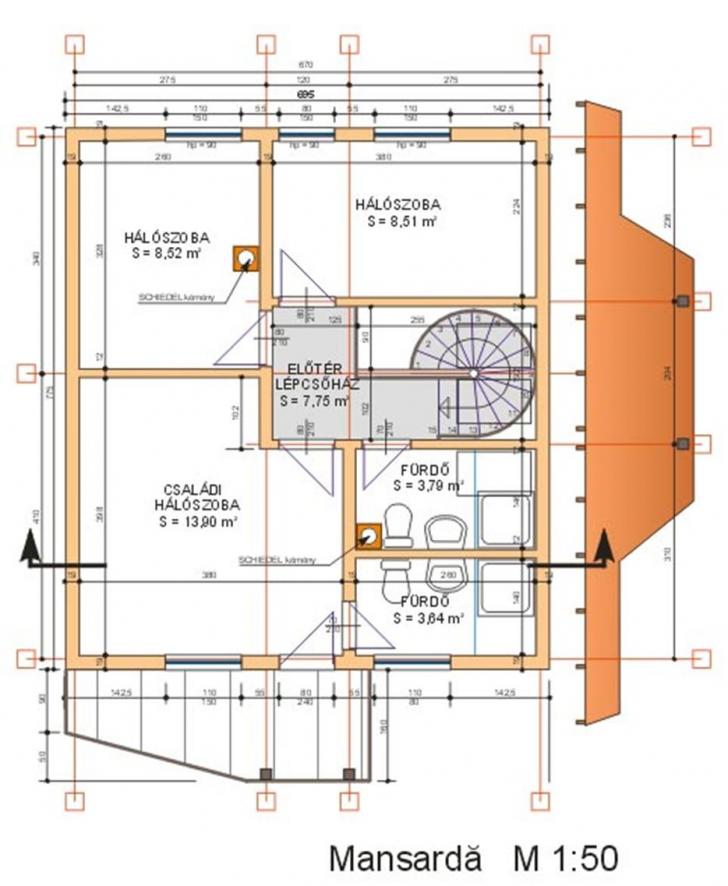

ETAJ MANSARDAT

Dormitor matrimonial

13.9 mp

Dormitor

8.52 mp

Dormitor

8.51 mp

Culoar scara

7.75 mp

Toaleta cu dus

3.79 mp

Idem

3.64 mp

Total Etaj arie utila

46.11 mp


Incalzire cu sobe individuale

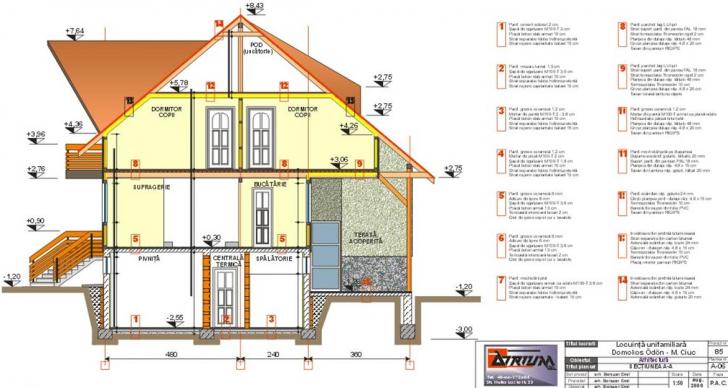

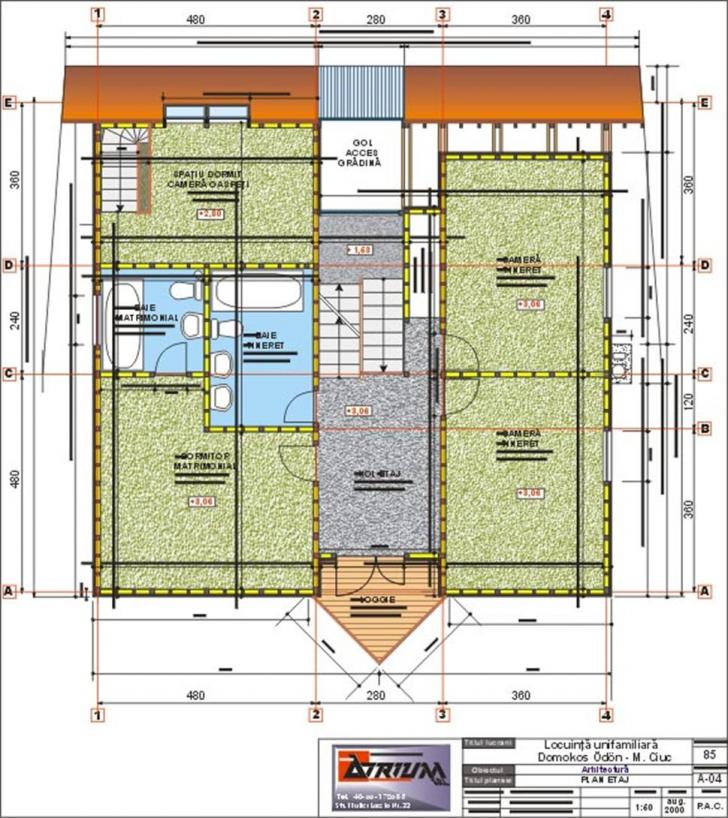

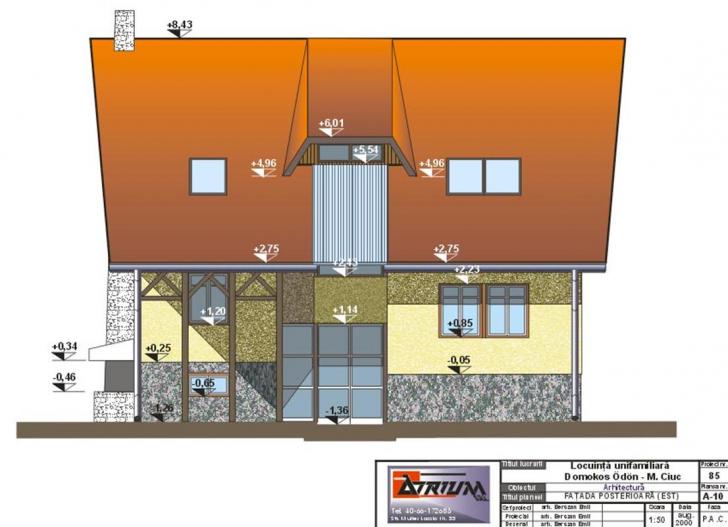

11. Casa Domokos

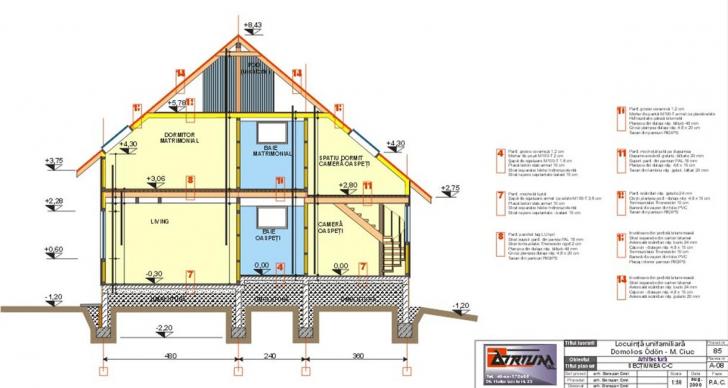

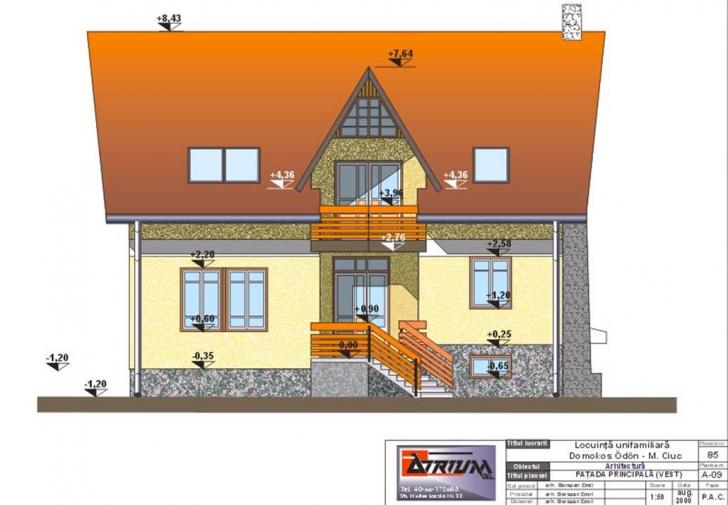

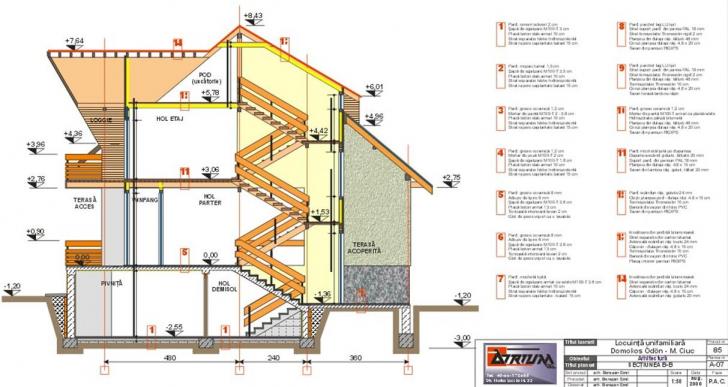

DESCRIEREA PROIECTULUI: CASA DOMOKOS
Casa de Locuit, menita sa asigure confort deplin pentru o familie cu 2 copii.Cladirea este desvoltata pe 2 nivele parter si etaj mansardat.Cladirea a fost amplasata intr-o curte plina cu pomi fructiferi catre care s-a conceput o terasa acoperita ,mare la nivelul parterului.Sub casa se poate realiza o pivnita,poate si garaj, depozit ALA cu structura clasica de beton armat.
Suprafata desfasurata totala utila cca 201.38 mp.
Sepoate realiza si la alte dimensiuni.
Aria se imparte:
PARTER

Living

21.85 mp

Bucatarie si sufragerie

24.85 mp

Teras exterioara

16.27 mp

Camara

1.40 mp

Camera oaspeti ( sau de lucru)

16.24 mp

Acces acoperit

4.65 mp

Hol intrare

7.56 mp

Acces gradina

6.77 mp

Grup sanitar

2.50 mp

Grup sanitar mare

4.27 mp

TOTAL S UTILA PARTER

106.09 mp


ETAJ MANSARDAT

Dormitor matrimonial

18.97 mp

Baie matrimoniala

5.17 mp

Logie

4.65 mp

Camera tineret

16.24 mp

Hol mansarda

10.64 mp

Grup sanitar

7.90 mp

Debara

1.70 mp

Cam oaspeti etaj

13.77 mp

TOTAL ETAJ

95.28 mp


Incalzire cu Centrala termica proprie.

23. Casa Ghita











DESCRIEREA PROIECTULUI: CASA GHITA

Casa de Locuit ,menita sa asigure confort deplin pentru o familie cu 2 copii.
Cladirea este desvoltata pe 2 nivele parter si etaj.
Cladirea a fost amplasata intr-o curte plina cu pomi fructiferi catre care s-a conceput o terasa acoperita ,mare la nivelul etajului.
Sub casa se poate realiza o pivnita,poate si garaj, depozit ALA cu structura clasica de beton armat.
Suprafata desfasurata totala Construita este de
2*(9.85+3.00)*9.85= 253.14 mp
fata de care suprafata Utila inclusiv balcoanele si terasa
este de cca 221.62 mp
Sepoate realiza si la alte dimensiuni.

Aria se imparte:

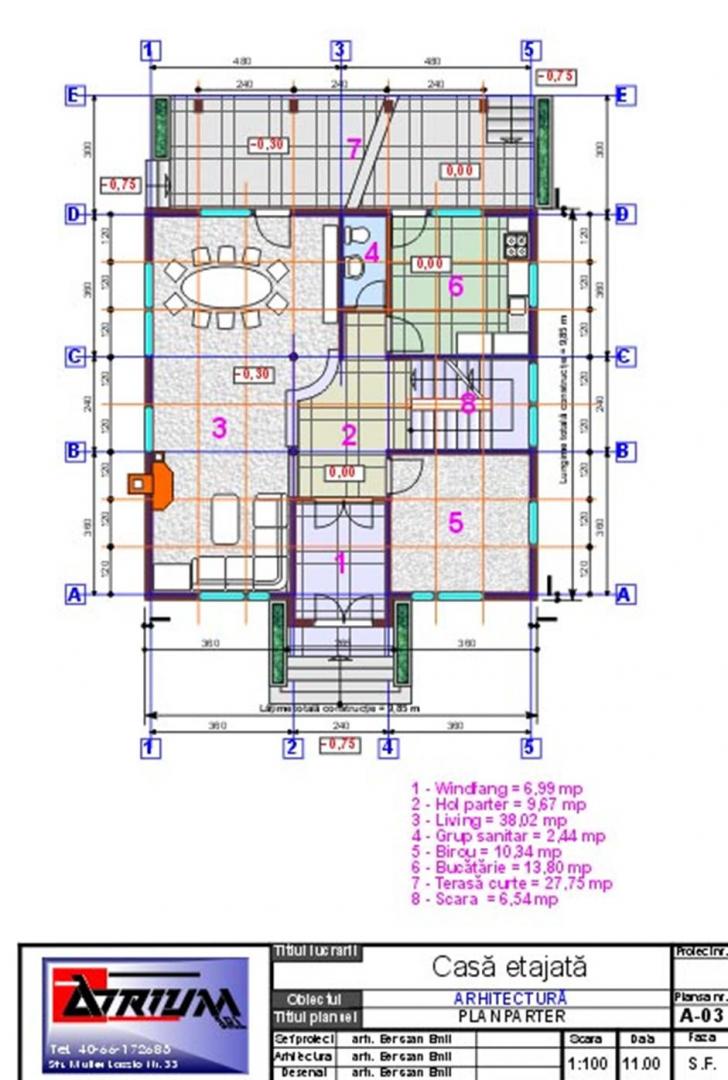

PARTER

Living

38.02 mp

Bucatarie si sufragerie

13.80 mp

Teras exterioara

27.75 mp

Camera oaspeti (sau de lucru)

10.34 mp

Hol intrare

9.67 mp

Windfang

6.99 mp

Grup sanitar

2.44 mp

Scara

6.54 mp

TOTAL S UTILA PARTER

108.56 mp

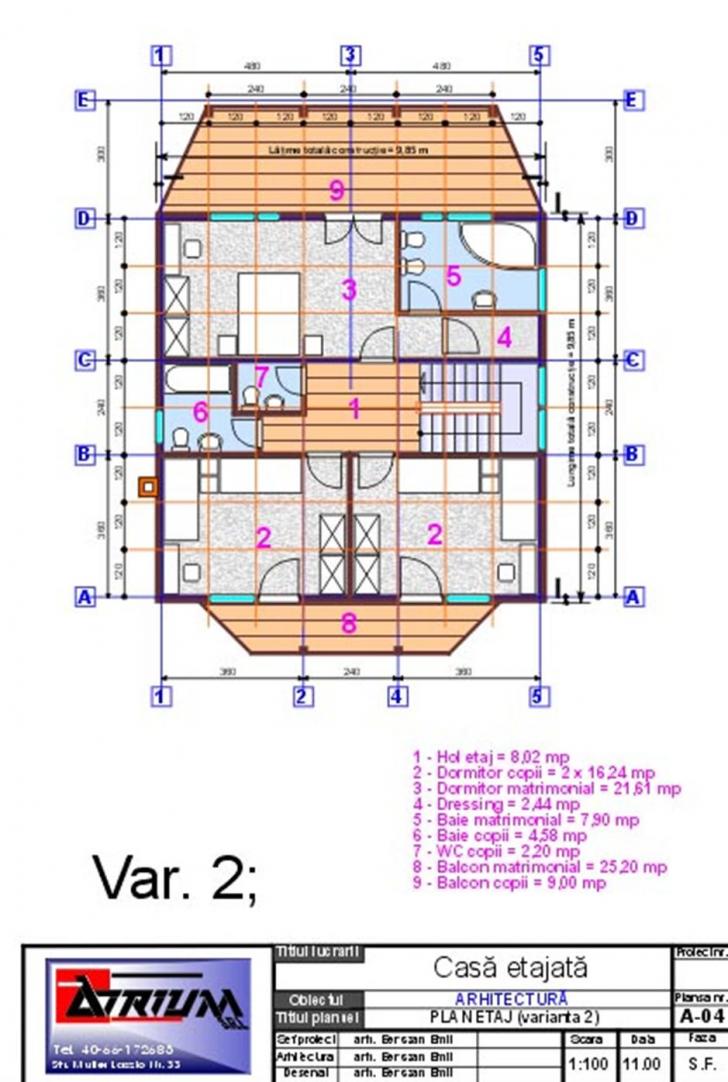

ETAJ

Dormitor matrimonial

21.24 mp

Baie matrimonial

7.90 mp

Dresing

2.44 mp

Camera tineret

16.24 mp

Camera tineret

16.24 mp

Hol etaj

8.02 mp

Grup sanitar

4.58 mp

WC

2.20 mp

Balcon mare

25.20 mp

Balcon mic

9.00 mp

TOTAL ETAJ

113.06 mp


Incalzire cu Centrala termica proprie.

27. Casa Mares









DESCRIEREA PROIECTULUI: CASA MARES

Casa de Vacanta , amplasata in zona Ploiesti ,cu menirea sa asigura conditii de confort pe perioede indelungate vara sau iarna.

Cladirea este desvoltata pe 2 nivele parter si etaj mansardat.
Suprafata desfasurata totala construita cca 128 mp.
Din care S UTILA ESTE 96.22 mp.
Sepoate realiza si la alte dimensiuni.

Aria se imparte

PARTER

Living

23.58 mp

Bucatarie

8.38 mp

Toaleta

3.70 mp

Terasa intrare

3.90 mp

TOTAL S UTIL PARTER

47.94 mp


ETAJ mansardat

Dormitor

8.38 mp

Dormitor

8.38 mp

Hol

31.52 mp

TOTAL S UTIL ETAJ

48.28 mp


Incalzire cu sobe individuale.

16. Casa Popular



DESCRIEREA PROIECTULUI: CASA POPULAR

Casa de Locuit ,modesta, in conditii de oras sau casa de vacanta,menita sa asigure confort deplin pentru o familie. Cladirea este desvoltata pe 2 nivele parter si etaj mansardat. Suprafata desfasurata totala utila cca 114.2 mp.
Se poate realiza si la alte dimensiuni.
Aria se imparte:
PARTER

Bucatarie

12.12 mp

Camera de zi sufragerie

30.21 mp

Grup sanitar

5.58 mp

Hol intrare

12.44 mp

TOTAL S UTILA PARTER

60.35 mp


ETAJ

Dormitor 1

11.80 mp

Baie

5.58 mp

Dormitor 2

12.12 mp

Hol

8.83 mp

Dormitor 3

13.34 mp

Balcon

3.12 mp

Total etaj

53.77 mp


Incalzire posibil racord la termoficare.
Se pot concepe diverse moduri de cuplare alcatuind microcuartale rezidentiale

18. Casa Alpin





DESCRIEREA PROIECTULUI: CASA ALPIN

Casa de locuit ,modesta, in conditii de oras sau casa de vacanta,menita sa asigure confort pentru o familie cu garaj acoperit pentru autovehicul. Cladirea este desvoltata pe 2 nivele parter si etaj mansardat. Suprafata desfasurata totala utila cca 109.02 mp + garaj
Se poate realiza si la alte dimensiuni.
Aria se imparte:
PARTER

Bucatarie

4.81 mp

Camera de zi sufragerie

20.57 mp

Grup sanitar

4.08 mp

Hol intrare

10.17 mp

Dormitor

14.60 mp

TOTAL S UTILA PARTER

54.23 mp


ETAJ

Dormitor 1

11.80 mp

Baie

5.58 mp

Dormitor 2

12.12 mp

Hol

8.83 mp

Dormitor 3

13.34 mp

Balcon

3.12 mp

Total etaj

54.79 mp


Incalzire posibil racord la termoficare.
Incalzire soba cu lemne.



loading...






Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 7061
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
