Multiplexul secundar cu dopare pozitiva

Cadrul multiplexului secundar are 848 biti si frecventa de repetitie de 10 kHz. Cadrul este impartit in patru subcadre (A, B, C si D) cu cate 212 biti. Fiecare subcadru are la inceput un numar de biti auxiliari urmat de bitii informationali ai afluentilor a, b, c, d, (intretesuti ciclic), astfel ca, in linie, afluentul are viteza de 2,0522 Mb/s.



Subcadrul A incepe cu cuvantul de sincronizare de 10 biti (1111010000) urmat de 2 biti de serviciu (pentru semnalizarile intre terminalele MUX secundar cu o capacitate de 210 kb/s).

Subcadrele B, C si D incep cu 4 biti de semnalizare a doparii intretesuti ciclic de la afluentii a, b, c si d. Astfel, fiecare afluent are 3 biti de semnalizare. Daca se executa doparea, cei trei biti vor avea valoarea logica 1, daca nu, valoarea lor este 0.

Daca se decide necesitatea doparii, in subcadrul D cei 4 biti de semnalizare a doparii, se intercaleaza bitii de dopare, cate un bit pentru fiecare afluent.

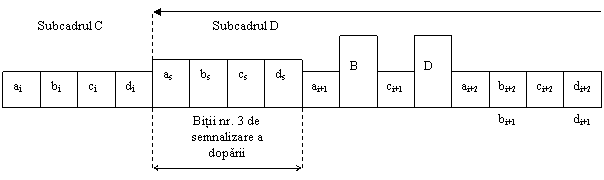

Iata un exemplu cand doparea se aplica numai pentru doi afluenti (b si d):

FIGURA 6

Deci, prin bitii de dopare, viteza afluentului in linie este marita, dar uniformizata. La DEMUX, pe baza semnalizarii de dopare (cu cei 3 biti), se extrag bitii de dopare.

  • Eficienta organizarii cadrului secundar
  • Viteza secundara raportata la afluentii primari
  • Valoarea medie a frecventei de dopare
  • Valoarea maxima a frecventei de dopare = 10 kHz.
  • Valoarea minima este 0 (nu se introduc biti de dopare).

Modul de functionare descris se realizeaza cu schema de mai jos:









FIGURA 7

Elementele specifice multiplexului secundar sunt memoriile elastice (ME). La emisie informatia afluentilor este inscrisa in ME cu tactul extras din afluent. Cele 4 ME au tactul de citire intretesut ciclic furnizat de generatorul de tact D.

Pentru a putea introduce cuvintele de sincronizare, bitii de serviciu si de semnalizare a doparii, tactul de citire al afluentului are o pauza la fiecare subcadru (ca in desen).

La receptie se regenereaza tactul multiplexului secundar si cu ajutorul ME se face demultiplexarea astfel: inscrierea se face ciclic in ME cu tacturile D1, D2, D3, D4, iar la citire se indeparteaza bitii de dopare.

In tactul de citire apar componente de jitter sistematic datorita modului de functionare, si anume:

a)      Jitterul de semnalizare - reflecta potrivirea afluentilor primari in cadrul multiplexului secundar cu discontinuitatile aratate in transmiterea informatiei;

b)      Jitterul de dopare - apare ca rezultat al interventiei de dopare;

c)      Jitterul de timp de asteptare - se datoreste faptului ca intre momentele optime de interventie si cele posibile exista un decalaj de timp.

Componentele de jitter a si b se inlatura usor cu circuitul de reglaj automat al fazei (PLL) la receptia multiplexelor primare, deoarece frecventa acestor componente este ridicata, fiind dictata de frecventa cadrelor.

Componenta b) se poate inlatura, de asemenea, prin circuitul PLL, daca frecventa acestei componente este destul de ridicata. Acesta este cazul doparii pozitive, unde frecventa medie de dopare este de 4,2 kHz.
