11.Teorema lui Kirchoff pentru curenti (KCL)are 3 formulari echivalente

-Suma algebrica a curentilor care ies dintr-o suprafata inchisa este zero



-Suma algebrica a curentilor care intra intr-o suprafata inchisa este zero

-Suma algebrica a curentilor care intra intr-o suprafata inchisa este egala cu suma algebrica a curentilor care ies din acea suprafata.

21.Capacitatea este o proprietate electrica a unui condensator, care masoara abilitatea acestuia de a stoca sarcina electric ape cele 2 conductoare. Un condensator este format din doua conductoare separate printr-un izolator.

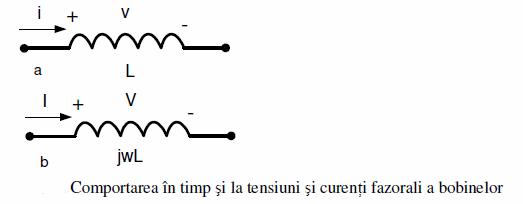

31 Daca printr-o L cu valoare L trece un curent I=Imm(ωt+θ),tensiunea la bornele bobinei va fi :

Componentele electronice (CE) reprezinta produse rezultate in urma unui proces

tehnologic care au anumite proprietati electrice determinate de materialele din care sunt facute.

Datorita complexitatii procesului tehnologic, rezistoarele se fabrica cu anumite tolerante care se

incadreaza in clase de valori nominale E6, E12, E24 etc. dupa clasificarea facuta mai inainte.

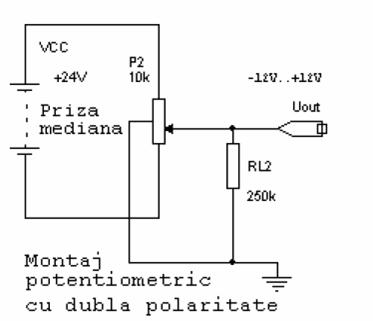

Fiecare rezistor va avea o valoare nominala RN si o toleranta t (%). Alegerea unui rezistor cu o

toleranta mai mica sau mai mare este determinata de locul ocupat de acesta in schema electronica

si de pretul acestuia. Rezistoarele cu tolerante mari sunt ieftine, iar rezistoarele cu tolerante mici,

sunt mai scumpe. Spre exemplu un rezistor utilizat la un circuit de alimentare poate avea o

toleranta mare, iar un rezistor utilizat intr-un circuit de reactie, care determina o anumita

amplificare, trebuie sa fie ales cu o toleranta mai mica.

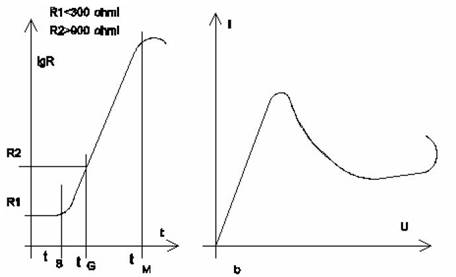

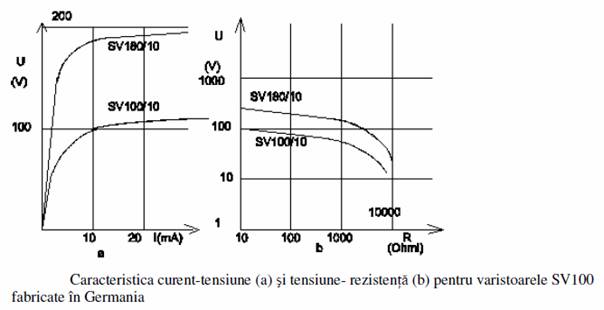

71.Termistoarele cu coeficient de temperatura pozitiv (TPC), la care valoare rezistentei terminstorului creste cu cresterea temperaturii

81) Domeniul frecventelor de lucru este precizat ca domeniul de frecvente in care

variatia capacitatii, datorita frecventei, se incadreaza in clasa de toleranta. Se remarca faptul ca valoarea capacitatatii unui condensator este masurata la o anumita frecventa, iar valoarea reala a capacitatii la alta frecventa difera fata de valoarea reala masurata la frecventa specificata in catalog. Fiecare categorie de condensatoare are precizat domeniul de frecvente in care se mentine capacitatea reala la o valoare apropiata de valoarea nominala, in limitele tolerantei, iar pierderile din condensator sunt mici

2.Tensiunea electrica (v) reprezinta lucrul mecanic in jouli necesar pentru a muta o sarcina de 1C de la un punct la celalant punct.

12.Regula divizorului de curent sa aplica la rezistoare conectate in paralel.Determina curentul printr-un rezistor daca se cunoaste curentul care intra in gruparea rezistoarelor in paralel si valorile de rezistoare.

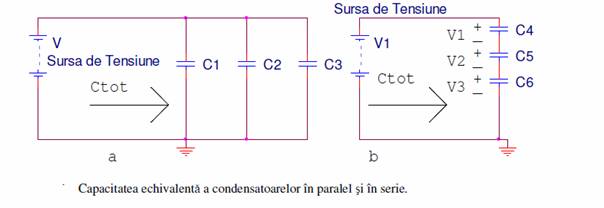

22.Capacitatea toatala a unei grupari paralel de condensatoare se poate det din formula sarcinii totale stocate in grupu de condensatoare.

Q=CV

32. Daca la bornele unui condensator de C farazi se aplica o tensiune sinuosidala de forma v=

Vm sin(_t+) atunci curentul prin condensator este:

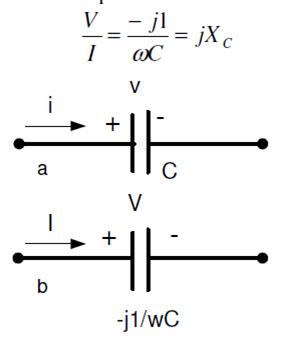

Reactanta capacitiva

42. Teorema superpozitiei specifica ca daca se aplica pe rand doua tensiuni, u1 si u2 care determina

prin componenta doi curenti i1 si i2 si apoi se aplica o tensiune egala cu suma celor doua tensiuni,

curentul rezultat va fi suma celor doi curenti.

52. Puterea de disipatie nominala, masurata in Wati, reprezinta puterea electrica maxima, pe

care o poate disipa rezistorul in regim de functionare indelungata, fara ca sa se modifice

caracteristicile acestuia. Rzistoarele cu pelicula de carbon

(RPC) pot sa disipe puterea nominala (Pd=Pn) pana la temperatura de aproximativ 60oC dupa

care puterea pe care pot sa o disipe scade liniar pana la 0, la tempertaura de 125oC.

72. Pentru un curent sinusoidal de tipul : i(t) = IM *sin t, la care semnificatia marimilor este, IM -

valoarea maxima a curentului, i(t) - valoarea instantanee a curentului, = 2f = (2) / T pulsatia,

f- frecventa, T-perioada .Tensiunea la borne va fi :

v(t) = R*I* sint = VM *sint

Faza tensiunii este aceiasi ca a curentului si forma tensiunii este tot sinusoidala.

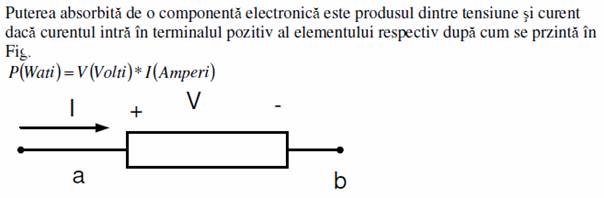

Daca nu se specifica altfel prin puterea absorbita (deci disipata) de o rezistenta R in regim

sinusoidal se intelege de fapt puterea medie, care reprezinta puterea electrica absorbita de

rezistenta si transformata in caldura in timpul unei perioade T. Prin masurarea valorii unei

rezistente la diferite frecvente ale unui semnal sinusoidal aplicat, se constata ca rezistenta

(definita ca tensiunea supra curent) scade la cresterea frecventei

82.Categoria climatica indica incercarile climatice la care este supus condensatorul

in procesul de fabricatie. Aceste incercari ne arata comportarea condensatorului la actiunile

mediului. In urma aplicarii acestor incercari trebuie ca valoarea capacitatii si alti parametrii sa

se incadreze intre anumite limite, specificate de producator. In cataloagele producatorilor,

categoria climatica este indicata prin trei grupe de cifre:

- primul grup de cifre indica gradul de severitate pentru incercarea la frig;

- al doilea grup de cifre indica gradul de severitate pentru incercarea la caldura uscata;

- al treilea grup de cifre indica gradul de severitate pentru proba de caldura umeda de lunga

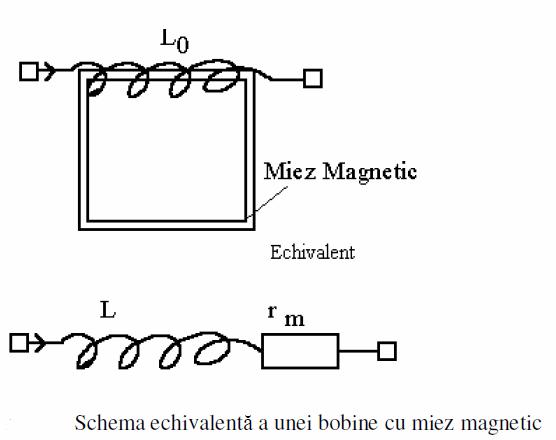

Inductivitatea unui circuit depinde de caracteristicile constructive si de material (dimensiuni, nr. de spire, proprietatile magnetice ale miezului). Ca urmare, inductivitatea unei bobine poate fi constanta (element de circuit liniar) sau dependenta de intensitatea curentului (element de circuit neliniar - ex. cazul unui miez feromagnetic).

Inductivitatea proprie a unei bobine este intotdeauna pozitiva, in timp ce inductivitatea mutuala poate fi atat pozitiva cat si negativa.

Uzual, orice circuit electric, respectiv element de circuit prezinta o inductivitate

3. patru surse - surse de tensiune comandate in tensiune(VCVS)

-surse de tensiune comandate in curent (CCVS)

-surse de curent comandate in curent (CCCS)

-surse de curent comandate in tensiune(VCCS)

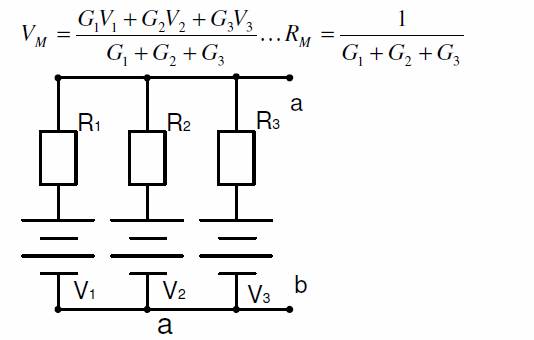

13.Pentru a face o asemenea transformare trebuie sa existe rezistenta in paralel la sursele de curent si o rezistenta in serie la sursele de tensiune.Adica sursele trebuie sa fie reale nu ideale.

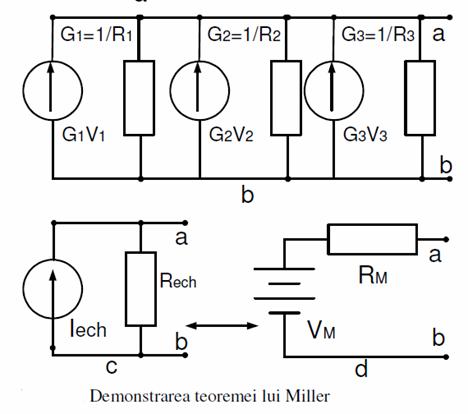

Transformarea unei surse de tensiune in sursa de curent - resistenta interna a sursei de tensiune devine rezistenta interna a sursei de curent iar valoarea curentului sursei de curent este data de tensiunea sursei asupra rezistentei interne.

Transformarea unei surse de curent in sursa de tensiune ramane aceea doar ca se conecteza in serie ia tensiunea sursei de tensiune este egala cu produsul dintre curent si rezistenta interna.

23.Daca tensiunea de la bornele unui condensator devine constanta atunci aceasta se comporta ca un circuit deschis!

43.Valoarea nominala , care este scrisa sau marcate pe corpul componentei si se sonteaza

- exemplu- RN pentru Rezistenta.

Valoarea reala, rezulta in urma procesului de fabricare notata cu R pentru Rezistenta!

53. Puterea disipatiei nominale poate fi marita prin asigurarea unei raciri corespunzatoare a montajului

prin circulatia aerului sau apei. Prin circulatia aerului sau apei, caldura care rezulta in urma

disipatiei de putere din rezistenta este eliminata din mediul ambiental al componentei, astfel ca

aceasta poate sa disipe putere suplimentara. Incarcarea unui rezistor la puterea lui de disipatie

nominala este permisa numai la o anumita temperatura ambianta, determinata fie de incalzirea



proprie, fie de caldura radiata de componentele vecine.

73. Prin masurarea valorii unei Rezistente la diferite frecvente ale unui semnal sinusoidal aplicat, se constata ca rezistenta (definita ca tensiunea supra curent) scade la cresterea frecventei conform graficului din Figura. (Graficul este trasat pentru o rezistenta de tip 11310). Deoarece rezistenta ideala nu se modifica cu frecventa inseamna ca modelul rezistorului real trebuie sa contina un element reactiv

a carui reactanta se va modifica cu frecventa.

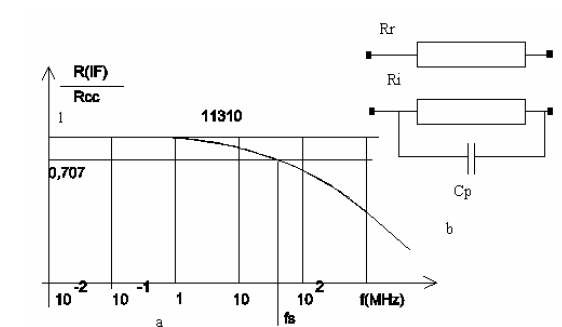

Se defineste frecventa limita la care poate sa functioneze un rezistor ca valoarea frecventei la care

modulul impedantei scade cu 0,707 ( 1/2) din valoarea rezistentei de curent continu:

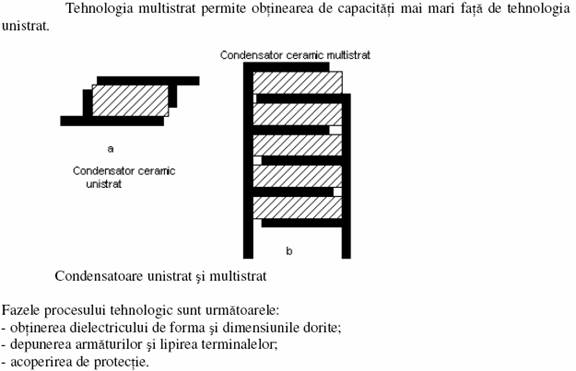

Se numeste capacitate specifica a unui condensator raportul dintre

valoarea capacitatii si volumul condensatorului

Inductanta unei bobine!

Inductanta unei bobine cu miez magnetic!!!

24. Daca un circuit care contine rezistente si condensatoare este conectat direct la o sursa de

tensiune cu ajutorul unui comutator, atunci tensiunile si curentii din circuit se vor modifica

exponential de la valoarea initiala spre o valoare finala dupa cum rezulta din ecuatiile de

functionare.

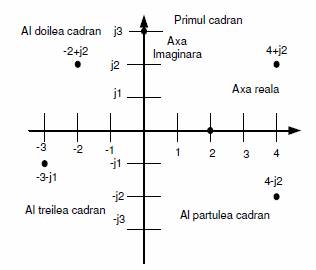

34. Un fazor este un numar complex asociat unei unde sinusoidale defazate

astfel ca daca este reprezentat in forma polara, amplitudinea fazorului este egala cu valoarea

efectiva a undei sinusoidale ce reprezinta o tensiunea sau un curent, iar unghiul fazorului este

unghiul de defazaj al undei sinusoidale.

44.Sarcina - puterea dispata pe componenta

Ambianta-elementele si energiile din jurul corpului in timpul de funct.

Este dorit sa se scada solicitarea unei componente pentru a mari durata de viata a acesteia, si a nu o uza!!

54. Tensiunea nominala este definita ca tensiunea maxima care se poate aplica la bornele

rezistorului in regim de functionare indelungata fara a se produce modificarea parametrilor

acestuia

25.Daca tensiunea Vfin este aproximativ a zecea parte din tensiunea sursei de alimentare se poate considera o variatie liniara a tensiunii intre valorile initiale si finale.

55. Zgomotul rezistoarelor este datorat trecerii curentului prin rezistor si agitatiei termice a

purtatorilor. Zgomotul rezistoarelor se poate aprecia cu ajutorul a doi factori:

- tensiunea electromotoare de zgomot;

- factorul de zgomot

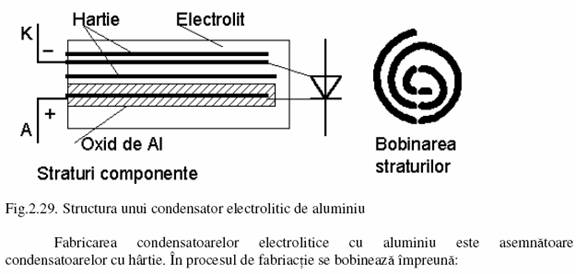

85. Condensatoarele electrolitice prezinta proprietati remarcabile (permitivitate si rigiditate mare si posibilitatea de obtinere a unei pelicule sub un micron, ceea ce duc la realizarea de capacitati specifice mari (sute ).Ele se bazeaza pe proprietatea oxizilor unor metale ca aluminiul si tantalul, de a conduce intr-un sens si de a prezenta o rezistenta de blocare mare in celalalt sens. De aceea, aceste condensatoare sunt polarizate.

Anodul este format dintr-o folie de aluminiu de inalta puritate, groasa de 60-100 microni, care este oxidata simultan pe ambele parti prin electroliza. Stratul de oxid gros de circa o miime de micron pentru fiecare volt al tensiunii nominale, constutuie dielectricul. Catodul este o solutie de acid boric, hidroxid de amoniu si glicoletilena, care patrunde in toti porii anodului.



6. Rezistenta unui conductor cu sectiune constanta este direct proportionala cu

lungimea conductorului si invers proportionala cu sectiunea acestuia.Rezistenta depinde

de asemenea de temperatura.

Conductanta se poate determina printr-o relatie

Unde S este sectiunea, l este lungimea, _ este conductivitatea care este inversa

rezistivitatii iar G este conductanta in Siemensi.

16.Teorema lui thevenin spune ca partea liniara si bilaterala de ex partea A poate fi inlocuita cu un circuit Thevenin care contine o sursa de tensiune Thevenin (Vth) si o rezistenta Thevenin (Rth) fara ca tensiunile sau curentii din partea B sa se modifice.

Din aceasta relatie rezulta un fapt important si anume daca valoarea curentului prin bobina nu se

modifica adica I=ct atunci la bornele bobinei tensiunea este zero pentru ca di/dt=0.

46.

Definitia coeficientului, denumit TCR (Temperature

Coefficient of Resistance), este urmatoarea:

unde R este rezistenta la temperatura T, iar R0 este rezistenta la temperatura T0. Se remarca faptul

ca valoarea coeficientului de variatie cu temperatura depinde de valoarea rezistentei fiind mai mic

la valori mici ale rezistentei si respectiv mai mare la valori mari ale rezistentei

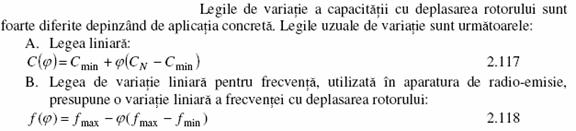

. Capacitatea nominala (Cn ) si toleranta (t (%)) acesteia, care se specifica la o

anumita temperatura (20..250C) si la o anumita frecventa (800..1000Hz). Pentru capacitatile

cu valori nominale mici CN <10 uF sunt valabile seriile standardizate - E6, E12 E 24 etc., iar

in cazul capacitatilor de valori mari CN>10 F exista si valori standardizate, dar exista si

valori uzuale dintre care amintim 12, 16, 25, 32,. F cu tolerante mult mai mari de -40%..

pana la +100%. Se remarca o tendinta actuala de a folosi numai valori standardizate pentru

toate capacitatile nominale cunoscute.

96

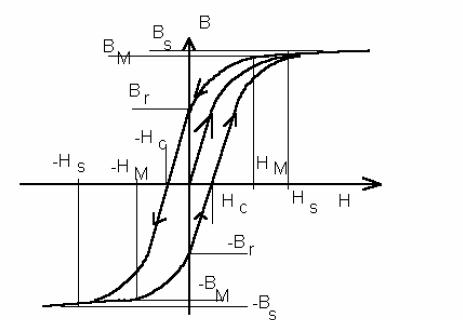

La majoritatea materialelor feromagnetice partea reala a permitivitatii este mai mare ca 1, putand

avea valori de ordinul miilor sau sutelor de mii, deci prin introducerea miezului intr-o bobina

inductivitatea bobinei creste fata de inductivitatea fara miez de mii sau sute de mii de ori. Pe

de alta parte, partea imaginara a permitivitatii complexe determina aparitia unei rezistente de

pirederi rm, datorate pierderilor din miezul magnetic.

7

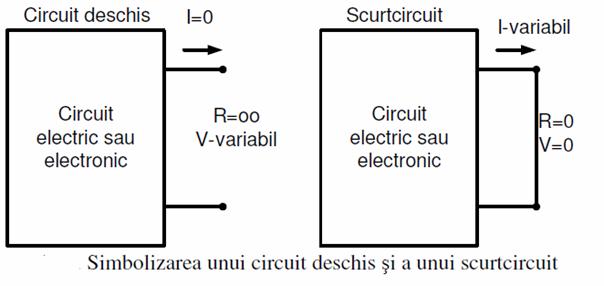

Un circuit deschis are o rezistenta infinita deci in cazul unui circuit deschis

curentul care trece prin acel circuit este zero pentru o valoare finita a tensiunii aplicate.

Un scurtcircuit este exact opusul unui circuit deschis si are tensiunea la borne zero

pentru orice valoare finita a curentului care trece prin acel circuit.

17.Teorema transferului maxim de putere arata ca o sarcina rezistiva primeste puterea

maxima de la o sursa de tensiune daca rezistenta sarcinii este egala cu rezistenta Thevenin a

sursei. Se poate demonstra acest lucru matematic.Prin alegerea unei rezistente de sarcina egala cu

rezistenta Thevenin a sursei.

27. LT=L1+L2+L3 serie

paralel

47.Prin insumarea intensitatilor de defectare a tuturor elementelor omponente si inversarea sursei obtinute se obt direct TMBF.

Tensiunea nominala este definita ca tensiunea maxima care se poate aplica la bornele

rezistorului in regim de functionare indelungata fara a se produce modificarea parametrilor

acestuia

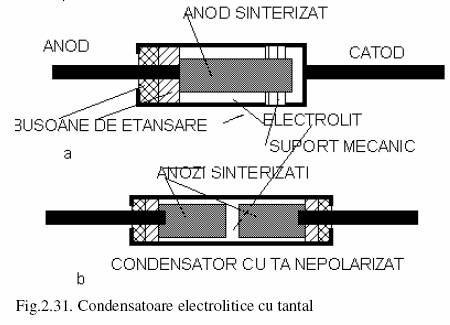

Condensatoarele electrolitice cu tantal, se pot realiza cu tehnologii asemanatoare

condensatoarelor cu aluminiu. Dielectricul este format dintr-un strat de oxid de tantal, care are o permitivitate relativa mai mare decat oxidul de aluminiu



28.Poate fi determinat de relatia W=L(I2/2)

Obobina este un scurtcircuit in curent continuu.

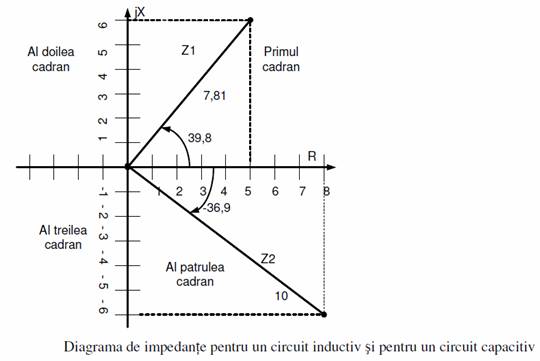

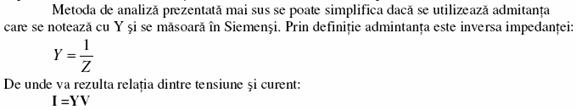

Z= V/I Este raportul dintre fazori curentului si tensiune!

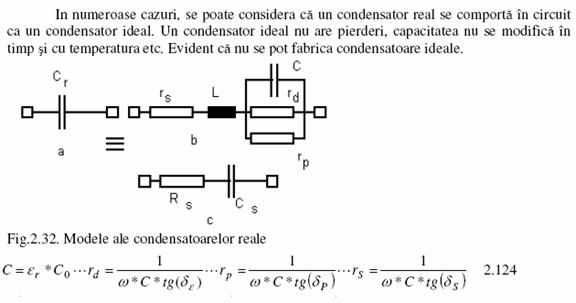

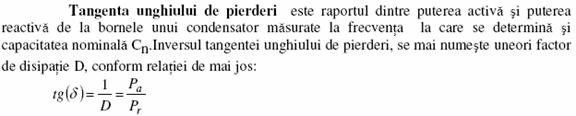

48. unde _ este unghiul de defazaj dintre curent si tensiune, iar este complementul unghiului de defazaj, care se numeste unghi de pierderi, iar D se mai numeste factor de disipatie, fiind inversul factorului de calitate.

Rezistenta de izolatie Riz, reprezinta raportul dintre tensiunea continua aplicata

condensatorului si curentul care trece prin el, masurat dupa un minut de la aplicarea tensiunii,

la temperatura de 200C. Rezistenta de izolatie se determina in urmatoarele conditii:

- pentru Vn <100V tensiunea de masura Vmas= 10 1V;

- pentru Vn cuprins intre 100 si 500V tensiunea de masura Vmas = 10015V;

- pentru Vn> 500V tensiunea de masura Vmas = 50050V.

Rezistenta de izolatie depinde de temperatura dupa o lege exponentiala de forma:

Un transformator converteste un semnal armonic de o anumita amplitudine intr-un

semnal de alta amplitudine si aceiasi frecventa prin intermediul unui camp magnetic.

9..Legea lui Kirchoff pentru tensiuni notata pe scurt KVL are trei versiuni

echivalente: la fiecare moment de timp pe o bucla care este parcursa in sensul acelor de

ceasornic sau in sens invers sunt valabile afirmatiile de mai jos:

1. Suma algebrica a caderilor de tensiune este zero,

2. Suma algebrica a tensiunilor care cresc este zero,

3. Suma algebrica a caderilor de tensiune est egala cu suma algebrica a tensiunilor

care cresc.

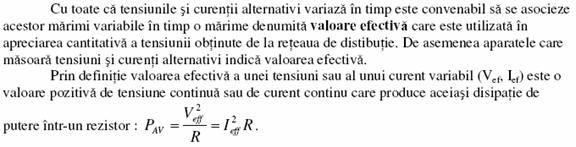

19.Specifica ca intr-un circuit liniar care contine mai multe surse de tensiune sau de current tensiunea la bornele unei componente sau curentul care trece prin acea componenta este suma algebrica a tensiunilor sau curentilor scare ar fi la acea componenta daca fiecare sursa ar actiona singura in circuit.

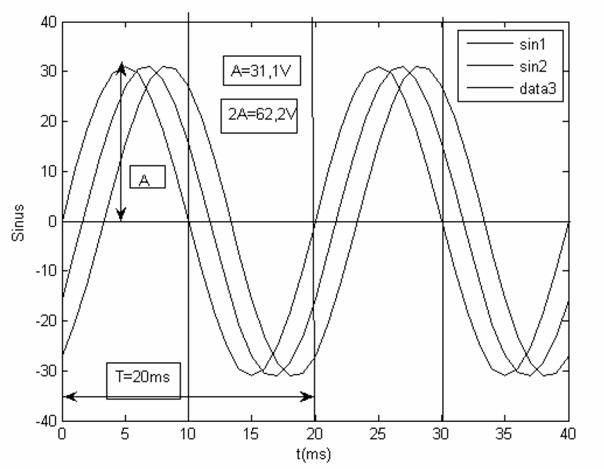

Cu toate ca tensiunile si curentii alternativi variaza in timp este convenabil sa se asocieze

acestor marimi variabile in timp o marime denumita valoare efectiva care este utilizata in

apreciarea cantitativa a tensiunii obtinute de la reteaua de distibutie.

39.

49.Factoru de calitate (Q) al unui element reactiv ca raportul dintre modulul puterii reactive si puterii active de la bornele acestuia Q=PC/PQ

curentul de fuga If ce reprezinta curentul care trece prin condensator la aplicarea tensiunii nominale Vn. In general, curentul de fuga depinde de produsul dintre capacitatea nominala si tensiunea nominala (CnVn) .

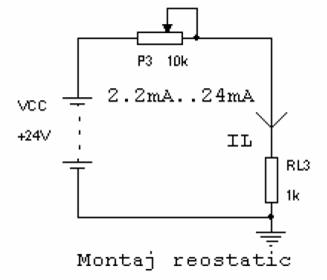

Regula divizorului de tensiune se aplica in cazul rezistoarelor conectate in serie. Cu aceasta regula se poate determina tensiunea la bornele oricarui rezistor daca se cunoaste tensiunea aplicata la conexiunea serie de rezistoare si valorile rezistoarelor fara sa fie necesar sa se determine valoarea curentului care trece prin circuit

20) Un circuit in punte poate sa fie utilizat la masurarea cu precizie a rezistentelor.

O punte Wheastone are in partea centrala un element care indica curentul care trece prin acea ramura

30)

40)

60)

80)





Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1152
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
