Rezistoare

Proprietatea fizica a materialelor de a se opune intr-o masura mai mare sau mai mica trecerii curentului electric poarta numele de rezistenta electrica



Componentele electronice pasive construite special spre a avea o anumita rezistenta electrica se numesc rezistoare (in practica,in locul denumirii de rezistor se mai foloseste inca denumirea de rezistenta).

Rezistorul este componenta electronica de circuit, cu doua borne, care are are proprietatea, potrivit careia, intre tensiunea la bornele lui si curentul care-l parcurge, exista relatia, descoperita de G.S.Ohm si cunoscuta sub denumirea de            legea lui Ohm :

    U = R I  , unde R este marimea rezistorului.

Unitatea de masura a rezistentei electrice este ohmul ().In practica se utilizeaza si multiplii acestei marimi: kiloohmul  (K) si megaohmul (M), intre acestea existand relatiile: 1K = 1 000  ;1M =1 000 K=1 000 000

Relatia de definitie a rezistentei electrice este : in care U este diferenta de potential (tensiunea) constanta, contiunua, aplicata la capetele rezistorului si I este curentul constant care strabate rezistorul.

Rezistenta nominala - Este marimea valorii rezistentei,marcata in cifre sau in dungi colorate, pe corpul rezistorului. Acestei valori i se asociaza intodeauna toleranta, exprimata in procente din valoare.

Puterea disipata nominala, Pdn [W] - Este puterea maxima - in curent continuu sau alternativ - pe care o poate disipa un rezistor, in conditii de mediu exterior determinate, pe o perioada indelungata de timp, fara ca rezistenta nominala sa se modifice. Daca rezistorul este supus unei puteri mai mari decat puterea nominala, pot apare fenomene ca variatia inadmisibila a parametrilor sai, reducerea duratei de functionare sau distrugerea elementului rezistiv. Rezistoarele utilizate cel mai frecvent in in montajele electronice au puterea de disipatie cuprinsa in limitele 0 -2W.

Tensiunea nominala, Un [V] - Este tensiunea continua sau valoarea eficace a tensiunii alternative aplicata la bornele rezistorului, in conditii normale ale mediului inconjurator, fara ca rezistorul sa se distruga. Marimea tensiunii nominale depinde de dimensionarea si constructia rezistorului, de proprietatile elementului rezistiv si de puterea nominala. Tensiunea corespunzatoare puterii nominale de disipatie, Pn,poate fi determinata cu relatia: unde Rn este rezistenta nominala a rezistorului. Tensiunea la care se incearca  rezistoarele este mai mare decat tensiunea nominala de 1,5-2 ori.

Rezistenta rezistorului in curent alternativ - Marimea rezistentei rezistorului difera,in curent alternativ, de valoarea masurata in curent continuu,datorita existentei capacitatii si inductantei distribuite pe lungimea elementului rezistiv, a efectelor de suprafata si a pierderilor dielectrice in suportul rezistorului si in straturile de protectie. Din acest motiv rezistenta totala a rezistorului in curent alternativ, si in special la frecvente inalte, are un caracter complex si variaza cu modificarea frecventei, rezistorul real comportandu-se in acest caz,in parte ca o inductanta si in parte ca o capacitate.

Tensiunea de zgomot - Este valoarea eficace a tensiunii aleatoare care apare la bornele rezistorului,atunci cand este parcurs de un curent continuu.Valoarea acestei componente, a tensiunii de zgomot, numita impropriu zgomotul termic,este proportionala cu cfrecventa si temperatura. Pentru rezistoarele de mare rezistenta electrica, zgomotul termic poate fi mai mare decat zgomotul propriu decat zgomotul propriu al montajelor, influentand semnificativ asupra sensibilitatii constructiilor electronice realizate. Raportul dintre tensiunea de zgomot si tensiunea de curent continuu aplicata la bornele rezistorului defineste factorul de zgomot al rezistorului, marime care se exprima in  sau in decibeli. Factorul de zgomot al rezistoarelor peliculare utilizate in echipamentele electronice se gaseste in limitele 1-5  pentru rezistoarele de uz general si sub 1  pentru rezistoarele speciale. Acest factor de zgomot creste odata cu cresterea temperaturii si a valorii rezistentei.

    La conectarea in serie a mai multor rezistoare,rezistenta totala se mareste si este data de relatia:

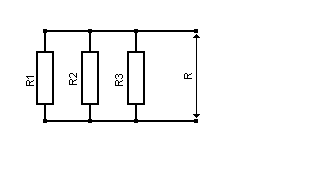

 La conectarea in paralel a doua sau mai multe rezistoare rezistenta totala se micsoreaza fata de valoarea oricareia dintre rezistente si este data de relatia:

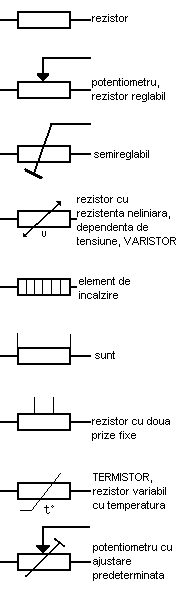

Simboluri



Bobine

In sens larg, prin bobina se intelege un element de circuit format dintr-un conductor electric astfel infasurat, incat se formeaza una sau mai multe spire.

O spira are doua conductoare active: unul de ducere si unul de intoarcere, raportat la sensul curentului prin spira.

Ca forme obisnuite, intalnim bobine cilindrice, paralelipipedice sau toroidale. Clasificarea bobinelor se poate face si dupa alte criterii, asa cum va reiesi in cele ce urmeaza.

  Pentru bobine nu exista o productie de serie standardizata, in general, fiind fabricate de utilizator in functie de necesitate. Principalele caracteristici ale unei bobine sunt:

inductanta (L);

factorul de calitate (QL) sau tangenta unghiului de pierderi tgL, care reprezinta raportul dintre puterea reactiva si puterea activa disipata in bobina:

QL ; (1.14)



capacitatea parazita a bobinei;

puterea, tensiunea si curentul maxim admis pentru a nu produce transformari ireversibile in bobina.

    Bobinele se pot realiza fara miez magnetic (in general pentru inductivitati mici) si pe miezuri magnetice de diferite forme (bara, tor, oala si alte forme inchise U+I, E+I etc.). Constructiv ele se pot realiza fix (inductanta constanta pe timpul functionarii), variabile (prin pozitionarea unui miez magnetic) sau bobine cuplate magnetic (fix sau variabil). Realizarea unei bobine se face prin infasurarea unui fir conductor pe carcase avand diferite sectiuni si proprietati dielectrice foarte bune. Exista mai multe tipuri de bobinaje (intr-un singur strat, multistrat, piramidal, sectionat, fagure) fiecare imprimand anumite caracteristici bobinei.
    Conductorul de bobinaj este, in marea majoritate a cazurilor, alcatuit din fir de cupru monofilar sau multifilar (pentru frecvente mari).
    Pentru frecventa ultrainalta, datorita efectului pelicular, se folosesc conductoare de cupru argintat, practic curentul trecand prin pelicula de argint. In bobinele de putere se utilizeaza si conductoare de aluminiu.
    Ecranarea bobinelor. Diminuarea efectului campurilor electromagnetice exterioare se face prin ecranarea cu materiale feromagnetice pentru campuri perturbatoare de joasa frecventa si materiale bune conducatoare de electricitate pentru frecvente inalte.
    Impotriva tensiunilor parazite prin cuplaje capacitive se utilizeaza ecrane electrostatice (Cu, Al) legate la punctul de masa.

In figura 1.8 sunt reprezentate cateva simboluri ale unor tipuri de bobine.

a) b) c) d)

Fig. 1.8. Simboluri ale bobinelor: a) fara miez; b) cu miez feromagnetic; c) cu miez ferimagnetic (ferita);
d)cu inductanta variabila continuu si miez magnetic

    In tehnica radio se foloseste un tip de bobine numite variometre, care reprezinta un ansamblu de doua bobine fara miez care asigura modificarea cuplajului magnetic (inductanta mutuala) dintre ele. O bobina este fixa (stator), iar cealalta este mobila (rotor) avand acelasi ax cu prima. Se utilizeaza in circuitele de acord de iesire ale emitatoarelor radio si cele de intrare ale radioreceptoarelor gonio.

Parametrii bobinelor

Tensiunea nominal Un este tensiunea maxima pentru care se dimensioneaza izolatia bobinei

Tensiunea de serviciu Us este tensiunea care se aplica la capetele infasurarii bobinei intr-un anume regim de lucru.

Rezistenta R a bobinei este o marime care se pot evidentia daca bobina este alimentata cu tensiune continua. Din legea lui Olm, rezulta:

R=

Inductia proprie a bobinei L depinde de dimensiunile acesteia de numarul de spire si de materialul miezului magnetic, conform relatiei:

L=mN2

Inductia proprie a bobinei se mai poate calcula in functie de fluxul magnetic si de curentul care strabat bobina, conform relatiei:

L=

Impedanta Z a bobinei se manifesta la alimentarea acesteia cu tensiunea alternativa si se poate calcula cu relatia:

Z=

Reactanta inductiva XL=2pfL

Impedanta se poate calcula in functie de rezistenta si de reactanta inductiva:

Z2=R2+XL2

Factorul de calitate Q este raportul dintre reactanta inductiva si rezistenta.

CALCULUL BOBINELOR CONCENTRATE

Pentru realizarea unei bobine corespunzatoare necesitatilor de functionare a unui produs, documentatia trebuie sa cuprinda si o serie de parametrii impusi sau calculati: desenul de ansamblu al bobinei, desenul carcasei, tensiunea nominala a bobinei (inaltimea si lungimea sectiunii longitudinale), diametru conductorului bobinei, rezistenta electrica a bobinei, curentul nominal, puterea activa maxima, suprafata de racire a bobinei, sensul infasurare, tratamente termice, acoperiri, impregnari.

Redam mai jos un calcul simplificativ pentru bobine concentrate de curent continuu si de curent alternativ.

Calculul simplificativ al bobinelor de curent continuu. Bobinele de curent continuu au un numar de spire mare si se realizeaza din conductoare de cupru cu diametrul mic.



Curentul care trece prin bobina se calculeaza cu legea lui Ohm.

I=U/R

Rezistenta rezulta din relatia:

R=rl/S

Lungimea l a sarmei de relatia de mai sus se calculeaza in functie de numarul de spire n, si de diametrul Dm ( diametrul mediu al bobinei) adica:

l=pDmn

unde

Dm=

Sectiunea conductorului se calculeaza cu relatia

S=

Unde I este densitatea de curent [ A/mm2 ]

Calculul se face utilizand oricare dintre relatiile de mai sus, in functie de datele care se cunosc: diametrul sarmei, rezistenta bobinei, tensiunea bobinei etc.

Calculul bobinelor de curent alternativ. Valoarea curentului care trece prin bobina se calculeaza cu relatia:

I=

Determinarea rezistentei ohmice se face cu aceeasi relatie ca si in curent continuu.

Calculul numarului de spire se face in functie de inductia B din miezul magnetic si de sectiune S a miezului de fier, pentru o frecventa f a curentului:

n=

unde

S=Kuab

Ku = 0,9.0,95 si reprezinta coeficientul de impachetare a tolelor, iar a si b - lungimea si latimea miezului.

Pentru a se calcula bobinele pentru alta tensiune, este necesar sa se cunoasca tensiunea U1 pentru care se recalculeaza, numarul de spire n1 si diametrul d1 al conductorului de bobinaj.

Noul numar de spire n2 se calculeaza cu relatia:

n2=n1

Diametrul d2 al conductorului se recalculeaza cu relatia:

D2=d1

Legea lui Ohm sau legea conductiei electrice, stabileste legaturile intre intensitatea curentului electric (I) dintr-un conductor, tensiunea electrica (U) aplicata si rezistenta electrica (R) a sa.

Legea lui Ohm este valabila pentru conductori electrici la capetele carora se aplica tensiuni electrice. Legea lui Ohm spune ca intr-un conductor intensitatea (I) curentului electric este direct proportionala cu tensiunea (U) aplicata si invers proportionala cu rezistenta (R) a conductorului. Formula matematica a legii lui Ohm este:

,

unde

I este intensitatea curentului, masurata in amperi (A);

U este tensiunea aplicata, masurata in volti (V);

R este rezistenta circuitului, masurata in ohmi (

Cu alte cuvinte, in cazul unui rezistor a carui rezistenta este constanta, daca tensiunea creste, intensitatea curentului va descreste si invers. Un astfel de rezistor care respecta fidel legea lui Ohm se numeste rezistor ohmic.

Relatia R cu I si U in 'Legea lui Ohm'
