Scheme de principiu pentru centrale electrice

Electronica electricitate

+ Font mai mare | - Font mai mic








DOCUMENTE SIMILARE

Trimite pe Messenger
Circuite logice cu elemente discrete
Inductivitati
Tehnologii si sisteme de fabricatie specifice electromicii si electronicii
Principalele tipuri de convertoare analog numerice
Ghiduri de unda cu sectiune dreptunghiulara
CONDITII DE CALITATE ALE ILUMINATULUI
Referat la I.A.T.M. - Metode electrice de masurare - Procesul de masurare
Semnale OFDM
LEGEA GENERALIZATA A LUI HOOKE
COMUTATOR CU SENZOR DE ATINGERE

Scheme de principiu pentru centrale electrice

Aspecte generale




Criterii principale de alegere a acestor scheme:

Asigurarea continuitatii in alimentarea consumatorilor locali (care pot fi alimentati numai din centrala sau prin centrala);

Asigurarea posibilitatii de evacuare a excedentului de energie daca acesta exista in centrale.

Observatie: Nu se ia in considerare suprapunerea in timp a 2 defecte sau indisponibilitati majore (fiabilistic): 2 trafo. mari indisponibile simultan.

De regula, decizia se ia pe baza CTA (VNA):

Scheme de centrale la care o parte din putere se distribuie la tensiunea generatoarelor


Observatie

Distributia de energie din centrala se poate face la mai multe niveluri de tensiune (2 sau 3)

1 tensiune a generatoarelor, UnG (6 10kV), de la care se poate face distributia de energie si catre consumatori locali,

1 tensiune mai ridicata (110kV) de interconexiune cu SEN sau de distributie directa din centrala pentru unii consumatori,

1 tensiune mijlocie (20 35kV) de obicei pentru distributia energiei electrice prin a 3-a infasurare a T1 si T2.

La statia de tensiune UnG este bine sa racordam atatea grupuri incat daca unul este indisponibil, celelalte    sa asigure cererea consumatorilor locali.

Atentie: cresterea numarului de grupuri T Iscc creste pe bara

La un scc. pe barele de tensiune UnG aportul sistemului si al G3 este mai redus datorita existentei transformatoarelor de putere:


Scheme de centrale la care distributia energiei se face numai la tensiuni mai inalte decat tensiunea generatoarelor

Generatoarele se construiesc cu UnG = 6 24kV

Se foloseste schema bloc G - Tr.:


Triunghiul (D) se plaseaza pe tensiunea inferioara, deoarece uneia dintre infasurari i se aplica tensiunea intre faze Un si izolatia se dimensioneaza la Un T este mai ieftina solutia daca Un este mai mica.


Steaua se plaseaza la tensiune superioara, unei faze aplicandu-i-se :


Se vor aborda scheme de centrale:

cu o singura statie locala

cu statii departate de centrala

la care unele blocuri sunt legate la cate 2 statii

cu 2 3 statii de distributie si AT intre ele

Centrale cu o singura statie locala



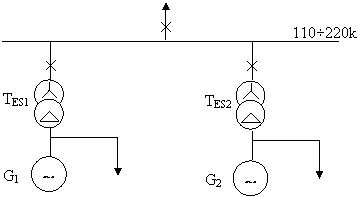

(a)




Schema (a) este des folosita

Schema (b) se foloseste mai rar.

Avantaj

TID bloc cu 2 grupuri generatoare investitie in trafo. mai redusa (1 TID este mai ieftin decat 2 trafo. mai mici)

Dezavantaje

IG sunt scumpe

Continuitatea ansamblului este slaba. Orice defect al elementelor conduce la caderea statiei (de exemplu defectul la TID)

Solutia se intalneste la CHE de varf unde numarul de ore de functionare este mai redus.

Centrale cu statie departata de centrala

Se folosesc blocuri G - Tr - L




Motive pentru care statia se departeaza de centrala:

Atmosfera poluata in curtea centralei (ex. centrale pe lignit) conduce la conturnarea izolatiei

Nu exista teren disponibil langa centrala (vezi cazul CHE)

Cateodata este eficient tehnic si economic sa comasam intr-una singura 2 functiuni: statie de centrala + statie de interconexiune in SEN.

ST este obligatoriu din motive NPM (revizii la blocul G-T)

Pentru linii cu L > 5km apare indicat IT

Fie un defect in T:

In schema (A), protectia prin relee P transmite prin cablu fir pilot (ecranat) comanda de deconectare la intreruptorul din statie.

In schema (B), cablul fir pilot ar avea lungimi mari T devine mai eficient economic sa utilizam IT

Centrale la care unele blocuri sunt racordate la cate 2 statii


Scheme cu trafo. cu 3 infasurari


Scheme cu AT

Schemele (1) si (2) sunt asemanatoare din punct de vedere functional

T3infasurari si AT au simultan 2 roluri:

Evacuarea puterii

Legatura intre cele 2 statii

Tsolutia prezinta avantaje economice fata de situatia utilizarii unor T sau AT suplimentare pentru realizarea legaturii dintre statii.

T3infas. Pot avea infasurari cu SnT 100%/100%/100%; foarte rar 100%/100%/63%

IG este utilizat pentru a scoate in revizie G si a mentine legatura intre statii.

in cazul AT cuplajul intre retele se face simultan pe 2 cai:

pe cale magnetica

pe cale galvanica (legatura directa intre retele).

AT este echivalent cu un trafo. (T) cu:

n1 - n2 spire in primar

n2 spire in secundar

Portiunea din puterea nominala care se transfera pe cale magnetica:

coeficient de tranzit pe cale magnetica (coeficient de avantaj)

U2n [kV]

U1n [kV]

Kmagn [%]

Pentru AT, 50% din putere se transfera pe cale magnetica T partea de trafo. se dimensioneaza numai pentru 50% din puterea nominala T este mai ieftin.

Avantajele folosirii AT in loc de T:

Pierderi mai mici (de kmagn ori)

Se tranziteaza mai putina energie pe cale magnetica T miez de Fe mai mic T

Cuva mai mica



Volum de ulei mai mic

Pret mai scazut

Toate economiile sunt proportionale cu kmagn

Restrictii in folosirea AT:

Se vor folosi numai cu neutrul legat la pamant (altfel se poate supratensiona infasurarea mijlocie in cazul unei puneri la pamant in instalatiile cu Usup).

Orice AT trebuie sa aiba o infasurare in triunghi (D) pentru a inchide armonicile de ordin superior (ex. armonica 3)

Tensiunea tertiarului: 10 35kV

Tertiarul este cuplat cu restul AT pur magnetic

La tertiar se racordeaza:

Alimentari pentru trafo. de SP

Alimentari pentru retele locale

Compensatoare sincrone

foarte rar, generatoare.

Centrale cu 2 3 statii de distributie a energiei electrice si AT intre acestea


AT se foloseste in retelele cu Un 110kV

Folosirea AT aduce avantaje economice

Nr. de AT de legatura intre statii depinde de puterea necesar a se tranzita.

Particularitati pentru CHE

Schemele electrice de conexiuni ale centralelor hidroelectrice pot fi in unele privinte diferite de cele prezentate mai sus si care corespund, in general, centralelor termoelectrice sau nuclearo-electrice. Astfel, in foarte multe cazuri se folosesc scheme bloc generator transformator chiar daca generatoarele au puteri relativ mici, pentru ca centrala este izolata, nu are in apropiere consumatori la medie tensiune si o statie de distributie la tensiunea generatoarelor nu si-ar gasi utilitatea. Adeseori este nevoie chiar de blocuri generator transformator linie, atunci cand statia de evacuare la care se poate racorda blocul nu poate fi amplasata in apropierea centralei.

In figura sunt prezentate doua exemple de scheme de principiu pentru centrale hidroelectrice amplasate in zone izolate si dispunand de teren putin pentru transformatoare si statii.


In prima varianta de schema se foloseste un singur transformator pentru doua generatoare, in scopul reducerii numarului de transformatoare de bloc, cel mai probabil din lipsa de spatiu. Aceeasi idee de schema se mai poate folosi si atunci cand generatoarele au puteri mici si nu se realizeaza o statie la tensiunea generatoarelor ci se foloseste schema bloc generator-transformator. In acest fel se evita instalarea a prea multe transformatoare mici. In cea de-a doua varianta de schema se racordeaza doua blocuri generator transformator la o singura linie, statia de evacuare neputand fi amplasata in apropierea centralei.

O schema aparte o au centralele cu acumulare prin pompaj, concepute ca sisteme de stocare a energiei. La aceste centrale, transformatorul de bloc are o dubla functie: sa asigure evacuarea energiei produsa de ansamblul turbina-generator in regim de generare si sa asigure alimentarea aceluiasi ansamblu in regim de pompare, cand generatorul devine motor, iar turbina - pompa. Un exemplu este prezentat in figura.


Scheme pentru centrale cu cicluri mixte abur-gaze

Schemele centralelor cu cicluri mixte abur-gaze au unele particularitati tinand de procesul de producere a energiei electrice.


Problema esentiala este ca turbina cu gaze trebuie lansata la pornire de catre un motor si acest lucru se poate face trecand generatorul in regim de motor sincron. Ca urmare, transformatorul de bloc al generatorului antrenat de turbina cu gaze este folosit si ca sursa de alimentare la pornire a generatorului trecut in regim de motor. Pentru a se putea realiza acest lucru, intre generator si transformatorul de bloc este necesara instalarea unui intreruptor IG care va fi folosit in etapele de pornire. Mai trebuie remarcat faptul ca generatorul antrenat de turbina cu abur este racordat printr-o schema clasica de bloc generator-transformator la aceeasi statie de inalta tensiune. In cazul pornirii folosind calea de alimentare de rezerva, cuplarea in paralel a generatorului cu sistemul se va face prin intreruptorul din statia de inalta tensiune.
