Asamblari demontabile

Tehnica mecanica



+ Font mai mare | - Font mai mic



Asamblari demontabile

permit montari si demontari repetate ,fara a se distruge piesele asamblate si cele de asamblare.

Asamblari prin filet



Filetul este nervura sub forma de elice,obtinuta prin deplasarea unei suprafete elementare de o anumita forma pe un cilindru sau pe un con ,la exterior pentru surub si la interior pentru piulita.

Clasificare

Dupa rolul functional :

de fixare cele mai uzuale

de miscare masini unelte,roboti

de reglare supape,tacheti,etc.

de masurarela micrometru

Dupa forma suprafetei elementare :

triunghiulare

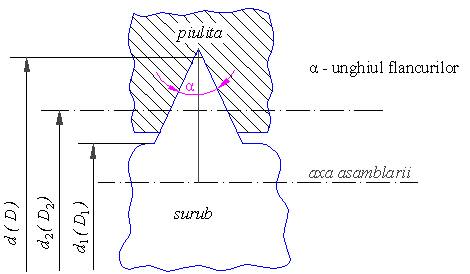

La forma triunghiulara nu se utilizeaza tot triunghiul,ci numai o parte din acesta ,ca in figura de mai jos.

d1(D1) - diametrul fundurilor filetului la surub,respectiv varfurilor filetului la piulita

d2(D2) - diametrul mediu al filetelor surubului si piulitei,diametrul unui cilindru fictive pe

generatoarele caruia grosimea spirei este egala cu largimea golului

d(D) - diametrul varfurilor filetului la surub, respectiv fundurilor filetului la piulita

Cand dimensiunile nominale intre perechile d1(D1) si d(D) sunt diferite ,acestea devin d3(D1), respectiv d(D4).

d1(D1) → d3(D1)

d(D) → d(D4)

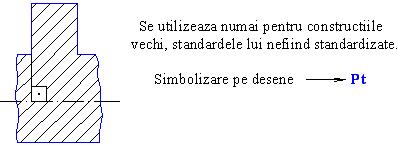

- filetul patrat  ; α = 0 (flancuri paralele)

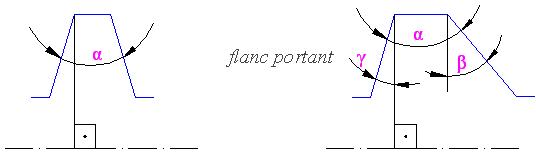

filetul trapezoidal

a)     simetric ; = 300 ;Tr ; b) asimetric ; = 330 ;Tr dinti de ferastrau - S

Se utilizeaza la vinciuri,prese,instalatii de ridicat,etc.

filetul rotund ; α = 300 ;Rd ; (tijele de cuplare la vagoanele de cale ferata)

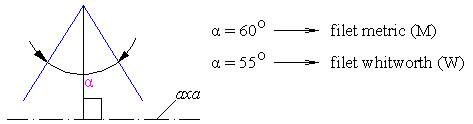

Dupa sistemul de masura :

in metri → filet metric (M);

in inch ( toli;1''= 25,4mm) → filet whitworth (W).

Dupa sensul de infasurare :

pe dreapta (RH);

pe stanga (LH).

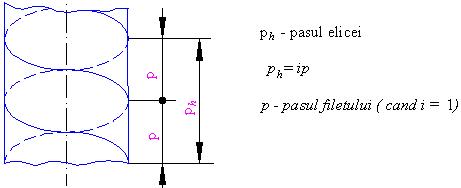

Dupa numarul de inceputuri :

cu un inceput ;

cu mai multe inceputuri:

Dupa marimea pasului :

cu pas fin ;

cu pas normal ;

cu pas mare.

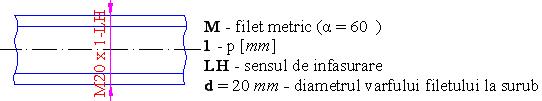

Exemplu: surub - fig. ;
