Asamblari prin stifturi

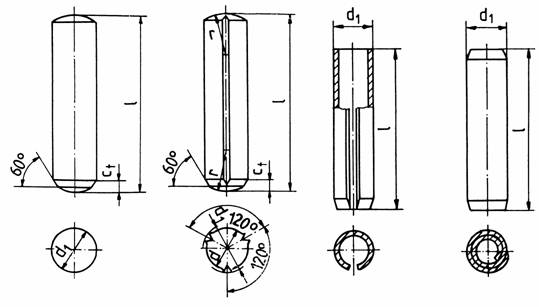

Stifturile cilindrice, folosite in special pentru fixari s/sau, uneori, pentru pozitionari, pot fi rigide, cu sectiune plina sau elastice, din tabla rulata sau infasurata. Uneori, pentru asigurare impotriva iesirii din asamblare, stifturile rigide au practicate crestaturi longitudinale. In cazul stifturilor rigide, atat stiftul cat si locasul necesita precizie ridicata, spre deosebire de cazul asamblarilor cu stifturi elastice, cand preciziile de prelucrare pot fi mai scazute, abaterile geometrice fiind




a b c d

compensate de deformatiile elastice ale stiftului.

Text Box:

a b c


d e f

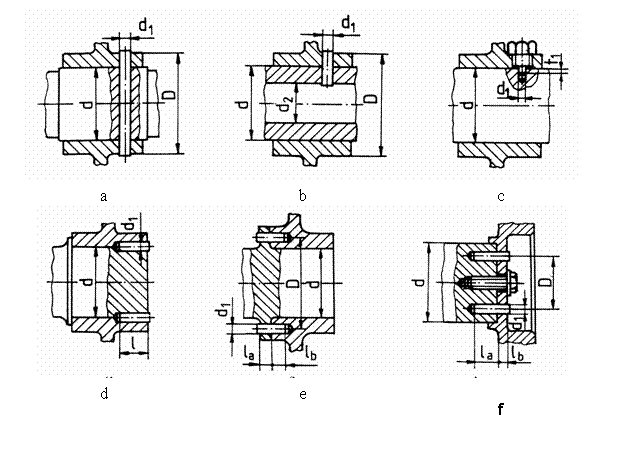

Asamblarile cu stifturi de tip arbore-butuc se diferentiaza prin pozitia de montaj a stiftului, care poate fi transversal, cu dispunerea acestuia in plan perpendicular pe axa arborelui, sau longitudinal, cu axa acestuia paralela cu axa arborelui.

Algoritm de proiectare a asamblarilor arbore-butuc cu stifturi montate transversal.

Date initiale

Momentul de torsiune transmis,

Dimensiuni constructive initiale

A. Calculul diametrului arborelui, cand este cazul, din conditia de rezistenta la torsiune, cu relatia

,

in care τat = 2035 MPa este rezistenta admisibila conventionala la torsiune. Deoarece gaura transversala prin arbore micsoreaza rezistenta la torsiune, in aceasta relatie, se considera valori minime ale rezistentei admisibile conventionale la torsiune (τat = 2035 MPa).

B. Adoptarea constructiva a dimensiunilor stiftului si butucului, tinand cont de recomandarile d1/d = 0,20,3 si De/d = 22,5.

C. Verificarea interactiunilor (contactelor) dintre stift si arbore, cu relatiile:

,

pentru solutia constructiva din fig. a,

,

pentru varianta din fig. b si

,

pentru solutia constructiva din fig. c.

C. Verificarea interactiunilor (contactelor) dintre stift si butuc, cu relatia

,

in care, pentru solutia constructiva fig. a, k = 4, si pentru varianta din fig. b, k = 8. In relatiile de mai sus, , si sunt valorile rezistentelor admisibile la strivire ale materialelor arborelui, stiftului si, respectiv, butucului.




D. Verificarea rezistentei stiftului la forfecare cu relatia

,

in care, pentru solutia constructiva din fig. a, k = 4, pentru variantele din fig. b si c, k = 8 si τaf este rezistenta admisibila la forfecare a materialului stiftului.

E. Stabilirea ajustajelor si a aspectelor tehnologice specifice se face urmarind asigurarea preciziei de pozitionare si evitarea iesirii stiftului din asamblare. De obicei, ajustajele arbore-stift sunt cu jocuri mici sau intermediare, spre deosebire de ajustajele butuc-stift, care sunt cu strangere.

Algoritmul de proiectare a asamblarilor arbore-butuc cu stifturi montate longitudinal.

Date initiale

Momentul de torsiune transmis,

Dimensiuni constructive initiale

A. Calculul diametrului arborelui, cand este cazul, din conditia de rezistenta la torsiune, cu relatia

,

in care τat = 2035 MPa este rezistenta admisibila conventionala la torsiune

B. Dimensionarea asamblarii, pornind de la rezistenta la solicitarea de strivire, data de relatiile

,

pentru solutia constructiva din fig. d si

,

pentru varianta din fig. e,f. In aceste relatii, considerand cunoscute valorile rezistentelor admisibile la strivire ale materialelor arborelui, stiftului si butucului (, , ), si adoptand, dupa caz, valori pentru doi din parametrii z (numarul de stifturi), d, l (pentru solutia din fig. d) sau la,b (lungimile zonelor de contact ale stiftului cu arborele, respectiv cu butucul, fig. e,f), se determina cel de-al treilea parametru.

In cazul solutiei constructive din fig. f asamblarea filetata cu surub longitudinal are scopul de a asigura asamblarea cu stifturi si, eventual, pentru a prelua forte axiale.

C. Adoptarea dimensiunilor stiftului din standardul specific.

D. Verificarea rezistentei stiftului la forfecare, cu relatiile

,

pentru solutia constructiva din fig. d si

pentru variantele din fig. e,f. In aceste relatii, τaf este rezistenta admisibila la forfecare a materialului stiftului.

E. Stabilirea ajustajelor si a aspectelor tehnologice specifice se face urmarind asigurarea preciziei de pozitionare si evitarea iesirii stiftului din asamblare. In acest caz, ajustajele arbore-stift-butuc din fig. d, butuc-stift din fig. e si arbore-stift din fig. f sunt cu strangere, spre deosebire de ajustajele arbore-stift din fig. e si butuc-stift din fig. f sunt cu jocuri mici sau intermediare.
