Asamblari prin strangere pe con

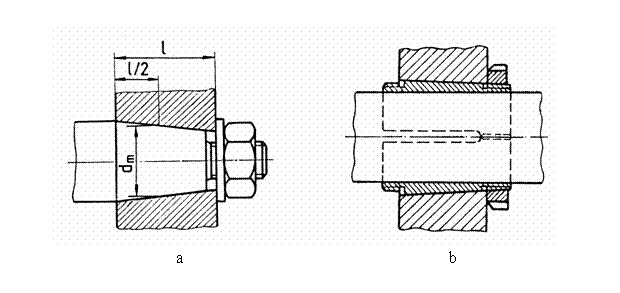

Solidarizarea dintre un arbore si un butuc prin fortele care apar pe suprafetele conice de contact, consecinta a strangerii axiale a acestora sau a unor elemente elastice intermediare (bucsi conice crestate, formeaza asamblari prin strangere pe con.    Asamblarile cu bucsi elastice conice la exterior permit fixarea butucului in raport cu arborele in orice pozitii axiale si unghiulare.



Algoritm de proiectare a asamblarilor arbore-butuc prin strangere pe con. Etapele de proiectare a unei asamblari cu strangere pe con, varianta constructiva din fig. a, cunoscand momentul de torsiune transmis, sunt:

A. Calculul diametrului mediu al arborelui dm, cand este cazul, din conditia de rezistenta la torsiune.

B. Adoptarea pantei conului, de regula 1/5 sau 1/10 (in functie de destinatie se pot adopta si alte valori.

C. Calculul lungimii suprafetei conice, cu relatia

in care: c = 1,1.1,3 este factor de siguranta la alunecare, μ = 0,15.0,2 - coeficientul de frecare de alunecare, σas - rezistenta admisibila la strivire a cuplului de materiale folosit.

D. Determinarea fortei axiale de apasare, cu relatia

in care, φ = arctgμ si α se determina in functie de panta adoptata (pentru 1/5, α = 11o25'16''; pentru 1/10, α = 5o43'30'').

E. Calculul asamblarii filetate care realizeaza forta de apasare, pornind de la    diametrul interior al filetului

at - rezistenta admisibila la tractiune a materialului arborelui), se adopta dimensiuni standardizate pentru filet si piulita.

F. Determinarea momentului la cheie de strangere a piulitei, tinand cont de forta axiala Q, dimensiunile filetului si frecarii din filet [J03].

G. Definitivarea descrierii asamblarii, cu aspecte tehnologice (ajustaje, calitatea suprafetelor).
