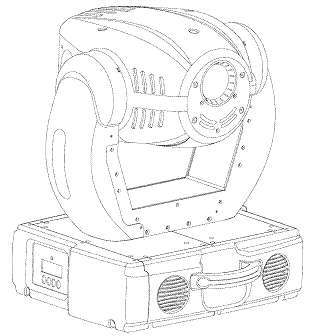

COLOR SPOT 250 - MANUAL DE UTILIZARE

Tehnica mecanica

+ Font mai mare | - Font mai mic








DOCUMENTE SIMILARE

Trimite pe Messenger
BIOMECANICA INTREBARI SI RASPUNSURI
STRUNJIREA
Starea liniara de tensiune
Ecuatiile de miscare ale fluidelor perfecte
PUNTEA MOTOARE - AUTOBUZ
Limitatoare de cursa - Date tehnice
Ce intelegeti prin calibilitatea unui otel?
Proiectarea pieselor in SolidWorks
CALCULUL DINAMIC
Proiect GEODEZIE



MANUAL DE UTILIZARE




Orice persoana implicata in instalare, operare,intretinere al acestui produs trebuiesa fie:

calificata.

Sa urmareasca instructiunile din manual

Sa se pastreze acest manual pe toata perioada functionarii aparatului.

Pachetul contine:

1 x aparat

1 x manual de utilizare

1 x cablul XLR m/t 5m, balansat

2 x bracheti pentru montare

Instructiuni de siguranta

Produsul pe care l-ati cumparat este intr-o stare absolut perfecta de functionare. Pentru a mentine produsul in aceasta stare trebuie respectate urmatoarele reguli care sunt obligatorii.

IMPORTANT:Daca aceste reguli nu vor fi respectate produsul va fi scos automat din garantie!

T    Daca aparatul a fost supus la fluctuatii drastice de temperatura (in timpul transportului), nu porniti aparatul imediat. Apa care posibil sa se fi condensat in interior poate deteriora aparatul. Nu porniti aparatul decat dupa ce acesta a ajuns la temperatura camerei.

T    Asigurati-va ca aparatul nu a suferit nici o stricaciune datorita transportului. Daca carcasa sau cablul de alimentare sunt deteriorate nu conectati aparatul si luati legatura cu distribuitorul local.

T    Aparatul este proiectat pentru clasa I de protectie. Recomandam ca si prizele sau conexiunile electrice sa fie la nivelul aceluiasi standard. Tensiunea si frecventa de alimentare a aparatului trebuie respectate cu strictete. Orice variatie de la standardul impus duce la distrugerea aparatului si la pierderea garantiei!!!

T    Intotdeauna conexiunea la tensiune va fi ultima care se va face. Asigurati-va ca stekerul aparatului este conectat static(nu are joc).

T    Evitati atingerea cablului electric al aparatului de alte cabluri electrice. Manuiti cablurile cu mare atentie pentru evitarea deteriorarii lor. Nu faceti conexiuni cand aveti mainile ude. Acest fapt poate duce la electrocutari mortale.

T    Nu modificati, indoiti, intindeti mecanic, nu puneti presiune, sau incalziti cablul electric de alimentare.Nu porniti aparatul in apropierea unei surse de caldura sau racoare. Nerespectarea conditiilor poate duce la deteriorarea cablului electric, incendiu sau electrosocuri mortale.

T    Cablurile ce leaga aparatul de instalatie nu trebuie sa fie intinse la extrem. Trebuie sa fie suficient cablu pentru a se evita o deteriorare a acestora.

T    Verificati din cand in cand cablul de tensiune pentru a depista din timp orice avarie care poate aparea ulterior.

T    Daca se foloseste un cablu prelungitor trebuie avut in vedere ca acesta sa aiba grosimea firelor suficienta pentru a suporta puterea aparatului.

T    Aparatul se va deconecta inainte ca acesta sa fie curatat. Cablul se va deconecta tragand de steker si nu de cablu.

T    Se va avea in vedere ca toate cablurile sa fie curate, sa nu fie acoperite de praf. Praful poate reduce izolatia cablurilor ducand la scurtcircuit.

T    Nu se vor introduce lichide in aparat. Daca considerati ca in aparat a fost introdus    lichid in orice cantitate acesta trebuie imediat deconectat de la reteaua electrica. Aceasta indicatie este valabila daca aparatul a fost expus la o umiditate mare. Daca lichidul a patruns in aparat in timpul functionarii inainte de a fi repornit acesta trebuie verificat de personal calificat pentru a constata daca a fost distrusa vre-o izolatie. Reducerea izolatiilor poate duce la scurtcircuit.

T    Nu se va introduce nici un obiect in aparat. Daca sunt detectate corpuri straine, aparatul se va opri si se va verifica de catre o persoana autorizata.

T    In timpul primei porniri se poate observa un fum sau un miros. Acesta este un proces normal care nu indica neaparat ca aparatul nu functioneaza corect.

T    PERICOL DE APRINDERE! Nu instalati aparatul pe o suprafata cu risc ridicat de aprindere.

T    ATENTIE!In timpul fuctionarii carcasa se incalzeste.

T    Nu porniti si opriti aparatul la intervale mici de timp. Acest poate diminua viata lampii.

T    Tineti aparatul departe de copii si amatori.

T    Nu lasati aparatul sa functioneze nesupravegheat.

Determinari operative

  1. Acest aparat cu cap rotativ tip spot folosit pentru a crea lumina decorativa. Acesp aparat functioneaza doar la 230V/50Hz si este proiectat pentru folosire in interior. Acest aparat este proiectat pentru a fi folosit in instalatii profesionale(scene, discoteci studiouri tv.). Luminile nu sunt proiectate pentru a opera permanent.
  2. Se va evita scuturarea aparatului. Nu fortati prinderea aparatului sau manuirea lui.Nu fixati aparatul tinandul de capul rotativ. Tineti aparatul de manerele de transport.
  3. Cand se va alege locul unde va fi instalat se va avea in vedere ca sa nu fie in apropiere o sursa de caldura, umezeala, praf. Nu trebuie sa fie nici un cablu in apropiere care sa atarne. Asigurati-va ca nu exista nici un obstacol care sa obstructioneze buna functionare a capului mobil.
  4. Cand folositi o masina de fum se va avea in vedere ca aceasta sa nu fie directionata catre aparat. O saturare cu fum echivalent cu vizibilitatea la 10 m este suficienta.
  5. Temperatura ambientala trebuie sa se situieaza intre -50C si +450C.
  6. Umiditatea relativa nu trebuie sa depaseasca 50% la o temperatura ambientala de 450C.
  7. Aparatul nu trebuie folosit in timpul furtunelor. Supratensiunile pot deteriora aparatul. Deconectati aparatul in timpul furtunelor.
  8. Simbolul    indica distanta minima care trebuie sa fie intre capul rotativ al aparatului si suprafata sau obiectele iluminate.
  9. Aparatul trebuie montat pe o suprafata non-flamabila. Pentru siguranta lasat cate 50cm intre aparat si suprafetele din imediata apropiere.
  10. Asigurati-va ca    aparatul este fixat de o suprafata rigida si ca sunt prinse si sufele de siguranta.
  11. Pentru fixare pe tavan(de la 100cm in sus) se va avea in vedere ca sufele de siguranta sa nu fie prinse de manerele de transport ci de urechile special proiectate de pe spatele aparatului.
  12. lampa nu trebuie pornita daca nu s-au fixat capacele capului aparatului.
  13. temperatura ambientala maxima nu trebuie sa depaseasca 450C.
  14. Se recomanda transportarea aparatului in ambalajul original.
  15. Daca produsul va fi utilizat altfel decat s-a prescris in acest manual aparatul va suferi deteriorari si se poate pierde garantia.

Descrierea aparatului

Lampa MSD/HSD 250 sau MSD 250/2

Toate gobosurile(figurile) sunt interschimbabile

Roata de gobosuri:6 gobosuri(se pot roti) + gol

Roata de culori: 9 filtre dicroice + alb

Prisma cu 3 fete(rotativa)

Focus monitorizat

Efect stroboscop 1~10 flash/ secunda

Miscare pe X(pan): 5300

Miscare pe Y(tilt): 2800

Eficienta luminoasa mare data de oglida parabolica



Bloc optic optimizat pentru un fascicul puternic

Control prin protocol DMX standard

Canale DMX: 13-15

Putere consumata: 700W

Greutate: 25 Kg

Siguranta: 8A/ 250V

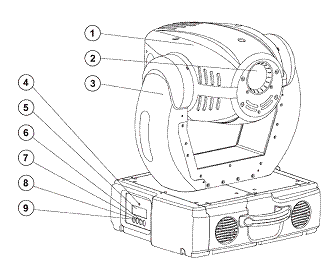

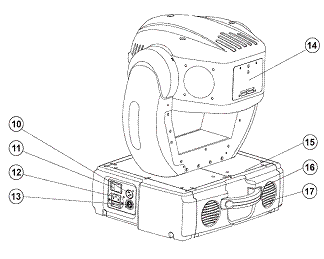

Caracterizare

  1. Capul proiectorului
  2. Lentile
  3. Brate
  4. Ledul de control
  5. Afisaj
  6. Butonul MODE
  7. Butonul ENTER(selectare)
  8. Butonul DOWN(jos)
  9. Butonul UP(sus)
  10. Mufa intrare DMX
  11. Buton tensiune
  12. Mufa alimentare/Suport siguranta
  13. Mufa iesire DMX
  14. Mecanism de ajustare a lampii
  15. Baza
  16. Manere
  17. Ventilator

INSTALARE

Instalare/ Inlocuirea lampii

  • Pentru instalare aveti nevoie de o lampa tip MSD/HSD 250 GY-9,5 sau MSD 250/2 GY-9,5
  • Lampa trebuie montata purtand echipament de protectie(ochelari de protectie, manusi de protectie)

  • Durata de functionare a lampii data de fabricant nu trebuie depasita.De aceea trebuie notate timpii de functionare a aparatului pentru a putea inlocui lampa la timp.
  • In timpul functionarii lampa ajunge la temperatura de 6000C.
  • Inaintea inlocuirii lampii trebuie oprit aparatul si lasat sa se raceasca(aprox. 10 minite).
  • In timpul inlocuirii lampii nu atingeti bulbul direct cu mana. Urmariti recomandarile producatorului!
  • Nu instalati o lampa cu putere superioara celeia instalate deja. Lampile mai mari degaja temperaturi mai mari decat a fost proiectat aparatul. Avarierea aparatului datorata nerespectarii tipului de lampa impus de producator duce la pierderea garantiei.

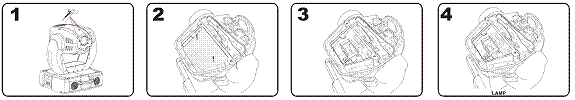

Schimbarea lampii se va face conform cu imaginile si pasii urmatori:

Pentru a schimba lampa trebuie mai intai desurubate cele 3 suruburi ale capacului superior si cele 2 din dreptul obiectivului. Indepartati cu grija capacul(fig.1).

Se va deschide capacul lampii desuruband cele 2 suruburi(fig.2).

Daca schimbati lampa veche trebuie mai intai sa scoateti lampa deteriorata.

Cu grija se va introduce noua lampa respectandu-se pozitia pinilor lampii(fig.4).

Se va ajusta daca este necesar distanta dintre lampa si lentile cu ajutorul surubului”A”

Se va inchide capacul lampii si se vor strange bine suruburile.

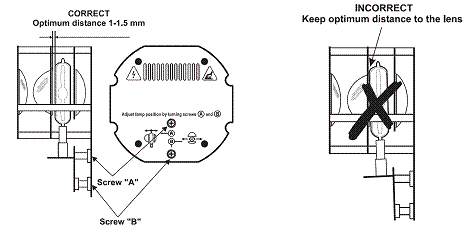

Ajustarea lampii

  • Soclul lampii este aliniat din fabrica. Datorita diferentelor dintre lampi, se poate interveni si face un regla fin pentru a mari performanta luminarii.
  • Porniti aparatul si faceti reglajul spotul de lumina fiind proiectat pe o supratfata fara deformitati. Cum distanta deja a fost reglata din surubul „A” acum nu mai trebuie decat sa gasim punctul maxim de luminare regland doar din surubul „B”.
  • Daca acest maxim de luminare este prea puternic, micsorare intensitatii se poate face prin reglarea din surubul „A”.
  • Daca se va constata ca lumina data de spot este mai intensa pe margine decat in centru , lampa este prea aproape de suprafata reflectoare. In acest caz trebuie reglata lampa pentru a fi indepartata de reflector pana se observa o luminozitate constanta a spotului.

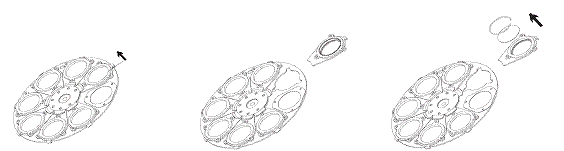

Inserare/ Schimbare gobosuri

  • Daca doriti sa schimbati gobosurile aparatului urmati instructiunile urmatoare.
  • Indepartati inelul de fixare cu o unealta potrivita. Indepartati gobosul si montati-l pe cel nou. Introduceti inelul de fixare in asa fel incat acesta sa intre in contact cu noul gobos pentru a sigura buna fixare de soclu.

Montarea aparatului pe pozitia de functionare

  • Instalatia unde va fi montat aparatul trebuie sa sustina de 10 ori greutatea aparatului timp de 1 ora fara a produce pagube.
  • Instalarea trebuie facuta in asa fel incat aparatul sa fie securizat cu o coarda de siguranta secundara. Aceasta trebuie conectata in asa fel ca aceasta sa nu permita nici unei parti a aparatului sa cada daca prinderea principala cedeaza.
  • In timpul instalarii, sau servisarii la locul montajului se recomanda ca nici o persoana sa nu fie in apropiere decat cel specializat pentru evitarea accidentelor ce ar putea aparea din cauza caderii unor parti.
  • IMPORTANT! Montarea in pozitie atarnat necesita cateva cunostinte de incarcare limita, materiale folosite la montaj, si o verificare periodica a materialelor folosite si a proiectorului. Daca nu aveti aceste calificari nu incercati sa montati. Montarea improprie poate duce la pagube materiale si omenesti.
  • Aparatul trebuie amplasat in zone in care nu pot ajunge cu usurinta oamenii.
  • Aparatul trebuie sa fie bine fixat.
  • ATENTIE! Aparatul prin cadere poate produce vatamari grave. Daca considerati ca suportul nu este suficient de sigur nu ancorati aparatul.

  • Aparatul poate fi instalat direct pe podea in orice pozitie nealteranduse nici o caracteristica a acestuia.
  • Sufa de rezistenta nu trebuie sa fie lasata libera mai mult de 20 cm.
  • Daca o sufa a fost folosita la un aparat care a suferit o desprindere se recomanda aruncarea acesteia.

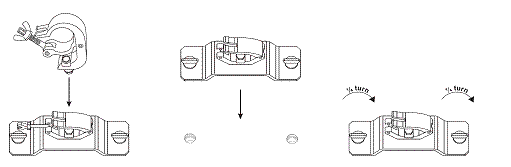

  • Introduceti surubul clemei prin gaurile brachetului si fixati.
  • Brachetul se va monta pe aparat in locasurile special facute.
  • Fixarea se face prin rotirea in sensul acelor de ceasornic a clemelor aflate pe brachet.
  • Dupa fixarea primului suport se va monta si cel de-al doile urmand ca aparatul sa fie montat in pozitia de functionare.

Conexiunea DMX-512

  • Se va folosi doar cablu stereo ecranat si mufe XLR cu 3 pini.
  • Conexiunea se va face conform cu figura de mai jos.

  • Daca se va utiliza un controler cu mufa XLR 3 pini, acesta se va conecta la primul aparat din lantul stabilit. Daca se va conecta la o comanda cu alt tip de mufa se va avea in vedere respectarea canalelor de semnal.

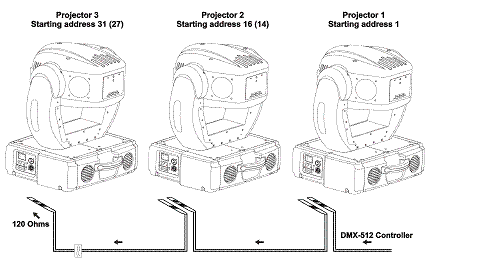

  • Conexiunea DMX serie

Se va conecta iesirea primului aparat la intrarea urmatorului aparat si tot asa pana se termina lantul de aparate care dorim a fi conectate.

ATENTIE:la ultima conexiune, se va avea in vedere conectarea unei rezistente de 120Ω intre Signal(-)si Siglal(+) in mufa ultimului aparat conectat.



Conexiunea electrica

Se va conecta aparatul la retea cu ajutorul cablului care vine odata cu el.

Culorile cablului reprezinta :

Cablu

Caracteristici

International

Maro

Faza

L

Albastru

Nul

N

Galben/Verde

Impamantare

Cablul de impamantare trebuie sa fie conectat!

  • Daca aparatul va fi conectat direct la reteaua electrica , se va monta cate un intrerupator pe fiecare pol pentru bablu cu diametrul minim de 3mm.
  • Instalatia trebuie dotata cu intrerupatoare de protectie la curent rezidual cu o siguranta maxima de 30mA.
  • Aparatele nu vor fi conectate printr-un dimmer la retea.

OPERARE

Dupa ce a fost montat, conectat la reteaua electrica si la cea de DMX aparatul poate fi pornit. In timpul pornirii aparatul acesta face o diagnosticare a tuturor pozitiilor de functionare.

Afisajul si functiile acestuia

Se va apasa pe butonul MODE si se vor selecta functiile urmatoare:

A001 – DMX 512 Adresa:

Utilizand butoanele UP si DOWN se va selecta adresa dorita pentru fiecare aparat. Se va apasa ENTER in momentul in care s-a format adresa dorita.

F1 – culori de baza

Aceasta functie activeaza roata de culori.

Se va apasa MODE se selecteaza F1.

Pentru activare se apasa UP si se selecteaza Y si ENTER, sau deselectare DOWN, se selecteaza N si apoi ENTER.

F2 – PAN (MISCARE PE X/ REVERS MISCARE X)

Aceasta functie activeaza miscarea pe axa X.

MODE → F2 → Y → ENTER(pentru activare)

MODE → F2 →N→ENTER(dezactivare)

F3 – TILT(MISCARE PE Y/ REVERS    MISCARE Y)

Aceasta functie activeaza miscarea pe axa Y.

MODE → F3 → Y → ENTER(pentru activare)

MODE → F3 →N→ENTER(dezactivare)

F4 – Program demo

In modul de functionare de unica unitate, COLOR SPOT 250 poate funstiona fara controler. Se poate deconecta de la comanda DMX si activata funcfia F4.

MODE → F4 → Y → ENTER(pentru activare)

MODE → F4 →N→ENTER(dezactivare)

RESET – functie resetare

Cu ajutorul acestei functii se poate reseta aparatul.

MODE → RESET→ Y → ENTER(pentru activare)

MODE → RESET →N→ENTER(dezactivare)

Controlarea prin DMX

Aparatul poate fi controlat prin DMX. Fiecare canal DMX are cate o caracteristica independenta. Cracteristicile fiecarui canal sunt descrise in protoculul DMX.

Adresarea

Panoul de pe lateralul aparatului permite selectarea adresi fiecarui aparat.

Daca setati adresa 17 la un aparat , acesta va utiliza canalele 17-32 pentru control.

Pentru controlarea fiecarui aparat trebuie avut in vedere faptul ca sa nu se repete adresele setate.

Daca aveti aparate care au aceeasi adresa acestea vor lucra simultan.

Apasati UP/DOWN(sus/jos) pentru a selecta adresa dorita.

Dupa ce ati terminat de adresat toate aparatele puteti incepe programarea lor.

Dupa pornire aparatului acesta va detecta automat conexiunea DMX. Daca acesta primeste date ledul aflat in partea superioara a afisajului va clipi. Daca nu se primesc date ledul va sta aprins.

Aceasta situatie se regaseste daca:

mufele cablului DMX nu sunt conectate corect

mufele cablului DMX nu sunt introduse suficient in socluri.

Controlerul este oprit sau defect.

Cablul este inrerupt.

Este necesara introducerea rezistentei de 120Ω la ultimul aparat pentru a asigura un transfer de informatii corect.

Protocolul DMX la rezolutie 16 bit (8 bit)

Canalul 1(1) – Miscare pe orizontala(PAN)(5300)

Impindeti ca sa culiseze potentiometrul canalului 1, capul rotativ se va misca pe orizontala. Pozitia lui variaza intre 0-255(128 -centru). Capul poate fi oprit in ce pozitie se doreste.

Canalul 2(2) – Miscare verticala(TILT)(2800)

Impindeti ca sa culiseze potentiometrul canalului 2, capul rotativ se va misca pe orizontala. Pozitia lui variaza intre 0-255(128 -centru). Capul poate fi oprit in ce pozitie se doreste.

Canalul 3 – Miscare pe orizontala cu rezolutie de 16 bit

Canalul 4 – Miscare pe vertiva cu rezolutie de 16 bit

Canalul 5(3) – Reglarea vitezei de miscare PAN/TILT

Canalul 6(4)    - Reset

Canalul 7(5) – Roata de culori

Culorile se schimba liniar. In acest mod se poate opri roata de culori in orice pozitie se doreste inclusiv intre 2 culori creand diferite efecte. Intre 128 - 191 si intre 192 – 255, roata de culori se roteste in conuu creand asa numitul efect „curcubeu”.

Canalul 8(6) – Nealocat

Canalul 9(7) – Prisma

Canalul 10(8) – Rotirea prismei

Canalul 11(9) –Rotirea rotii cu gobosuri

Canalul 12(10) – Rotirea gobosurilor

Canalul 13(11) – Nealocat

Canalul 14(12) – Focus

Canalul 15(13) - Obturator, Stroboscop

Curatare si intretinere

Reviziile si curatarea echipamentului trebuie facut de personal calificat. Mecanismele aparatului trebuie inspectate macar o data la 4 ani. Curatarea echipamentului se va face cel putin odata pe an. Curatarea blocului optic se va face o data la 3 luni.

In timpul verificarilor periodice trebuie verificat:

Toate suruburile folosite la instalarea aparatului trebuie verificate sa fie stranse bine si sa nu prezinte urme de rugina.

Capacele de protectie    ale aparatului nu trebuie sa sufere nici o deformare de nici un fel(mecanic, termic).

Cablurile electrice nu trebuie sa aiba urme de deteriorare, cablul nu trebuie sa fie imbatranit sau sa aiba depuneri de praf.

Mecanismul de culisare sau de invartire al capului aparatului nu trebuie sa prezinte urme de oboseala. Capul aparatului nu trebuie sa se balanseze in timpul miscarii.



Se recomanda o curatare frecventa a aparatului. Folositi o carpa moale putin umeda. Nu utilizati alcool sau solventi.

Lentilele blocului optic se vor curata saptamanal. Fumul are tendinta sa faca o crusta pe blocul optic reducand lumina care trece prin el. Ventilatoarele vor fi curatate o data pe luna.

Gobosurile vor fi curatate cu ajutorul unei pensule moi. Interiorul trebuie curatat macar o data pe an cu jer de aer.

Filtrele dicroice, lentilele interne, roata cu gobosuri trebuie curatate o data pe luna.

Pentru a asigura o functionare normala a rotii cu gobosuri, se recomanda lubrifierea la intervale de 6 luni. Nu trebuie exagerat cu cantitatea de ulei.

In interior nu sunt alte parti de servisat decat lampa si siguranta. Mentenanta si operatiunile de servis se vor realiza la servisul firmei.

Inlocuirea sigurantei

  • Daca s-a ars lampa inseamna ca s-a ars si siguranta. Inlocuiti siguranta cu una cu aceleasi caracteristici.

Inainte de a schimba siguranta    deconectati aparatul de la retea.

Procedeu:

a)      Desurubati capacul soclului de siguranta in sensul invers acelor de ceasornic

b)      Indepartati siguranta deteriorata.

c)      Instalati noua siguranta in soclul special.

d)      Fixati capacul, insurubandul in sensul acelor de ceasornic.

  • Daca cablul de alimentare este deteriorat este necesara schibarea acestuia de urgenta cu unul care are aceleasi acracteristici
  • Pentru alte informatii contactati distribuitorul local.

Tensiune de alimentare

230V / 50Hz

Putere consumata

700W

Canale DMX

Conexiune DMX

XLR 3 pini

Frecventa flash

10Hz

Roata de culori

9 filtre dicroice + alb

Roata de gobosuri

6 gobosuri interschimbabile + 1

Diametrul exterior al gobosului

27 mm

Diametrul imaginii gobosului

23 mm

Lungime bazei(cu manere)

400 mm

Latime

410 mm

Inaltime(inclus si capul rotativ)

490 mm

Greutate

25Kg

Temperatura ambientala maxima

450C

Distanta minima fata de suprafata inflamabila

0.5 m

Distanata minima fata de suprafata de iluminat

0.5 m

Siguranta

F 4A/ 250V

LAMPI ECHIVALENTE

SYLVANIA BA250/2 SE D 90V/250W GY-9.5

GE CSD250/2 95V/250W GY-9.5 2000h 8500K

PHILIPS MSD250/2 90V/250W GY-9.5 2000h

OSRAM HSD250/80 90/250W GY9.5 3000h 8000K



loading...






Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1082
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
