Clasificarea stantelor si matritelor si reprezentarea simplificata a unor stante

1. Clasificarea stantelor si matritelor

Stantele si matritele se clasifica dupa:

Caracterul operatiilor:




stante de taiere (decupat, perforat, etc.);

matrite de indoit (indoire, roluire, curbare, etc.);

matrite de ambutisat

matrite de fasonat (reliefat, bordurat, etc.)

matrite pentru formare prin presare volumica (refulat, extrudat, etc.)

Combinarea operatiilor:

stante sau matrite simple

stante sau matrite combinate

simultan

succesiv

simultan-succesiv

Modul de ghidare a partii superioare (mobile) a sculei fata de cea interioara (fixa):

stante sau matrite fara ghidare

stante sau matrite cu ghidare prin diferite elemente cum sunt:

capuri

coloane

placi de ghidare

etc.

2. Reprezentarea simplificata a unora dintre cele mai uzuale stante si matrite

Stante si matrite simple

Denumirea stantei sau matritei

Reprezentarea simplificata

Stanta de retezat

Stanta de decupat

Stanta de perforat

Stanta de crestat

Stanta de tundere a marginilor

Stanta pentru calibrare si taiere

Matrita de indoit

Matrita de roluit

Matrita de ambutisat

Matrita de reliefat

Matrita de rasfrant marginile

Matrita de umflat

Matrita de gatuit

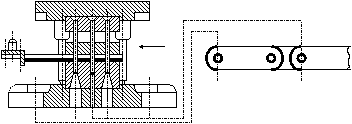

Stante sau matrite cu actiune succesiva

Denumirea stantei sau matritei

Reprezentarea simplificata

Stanta de perforat si decupat

Stanta de perforat si retezat

Matrita de perforat, retezat si indoit

Matrita pentru ambutisare si decupare

Matrita pentru perforat, rasfrant si decupat

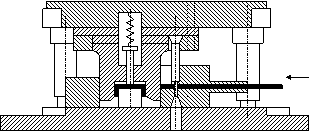

Stante sau matrite cu actiune simultana

Denumirea stantei sau matritei

Reprezentarea simplificata

Stanta de perforat si decupat

Matrita pentru retezat si indoit

Matrita pentru perforat si rasfrant

Matrita pentru decupat si ambutisat

Matrita pentru ambutisat si perforat

Matrite de formare volumica

Denumirea matritei

Reprezentarea simplificata

Matrita de turtire

Matrita de refulare

Matrita de extrudare

Matrita pentru formare volumica
