MASINI SI UTILAJE PENTRU MARUNTIRE

1. Clasificare



Masinile si utilajele pentru maruntirea materialelor se pot clasifica in trei grupe mari in functie de gradul de maruntire:

masini si utilaje pentru sfaramare, concasoare, la care in timpul procesului de maruntire se formeaza volume noi si este aplicabila ipoteza Kick. La aceste masini materialul brut este maruntit prin aplicarea unor presiuni asupra bucatilor de material;

masini si utilaje pentru macinare, mori, la care in timpul procesului de maruntire se formeaza suprafete noi si este aplicabila ipoteza Rittinger. La aceste masini materialul brut este maruntit prin contact cinetic;

masini zdrobitoare-desciorchinatoare, care se folosesc in industria vinificatiei pentru maruntirea strugurilor. La aceste masini materialul de maruntit nu este solid si nu se aplica legile de maruntire.

1.1. Concasoare

Dupa modul de functionare se pot distinge urmatoarele tipuri de concasoare: cu falci, cu con girator, cu valturi.

A.     Concasoare cu falci

a) Masini cu miscare simpla a falcii mobile (figura 1, a) - in acest caz sfaramarea bucatilor de material se face prin compresiune intre falca fixa si falca mobila care are o miscare de oscilatie in jurul axei de suspendare.

b) Masini cu miscare complexa a falcii mobile (figura 1, b) - in acest caz sfaramarea bucatilor de material se face prin compresiune si frecare intre falca fixa si falca mobila care are o miscare complexa.

Fig. 1, a

Concasor cu falci cu miscare simpla a falcii mobile

Fig. 1, b

Concasor cu falci cu miscare complexa a falcii mobile

B. Concasoare cu con girator

Se executa in doua variante: cu con inalt (figura 2, a) sau cu con plat (figura 2, b) - in acest caz sfaramarea bucatilor de material se face prin compresiune intre un con exterior fix si un con interior mobil care are o miscare giratorie, axa conului mobil descriind in timpul miscarii o suprafata conica sau cilindrica.

Fig. 2, a

Concasor girator cu con inalt

Fig. 2, b

Concasor girator cu con plat

C. Concasoare cu valturi

In functie de natura materialului de maruntit pot avea cilindri netezi ( figura 3, a) sau dintati (figura 3, b). in acest caz sfaramarea bucatilor de material se face prin comprimare intre doi cilindri netezi respectiv prin comprimare si forfecare intre doi cilindri dintati, care se rotesc in sensuri contrare.

Fig. 3, a

Concasor cu valturi netede

Fig. 3, b

Concasor cu valturi dintate

1. Mori

Dupa modul de functionare se pot distinge urmatoarele tipuri principale de mori: cu ciocane, cu bile sau bare.

A.     Mori cu ciocane

In acest caz sfaramarea bucatilor de material se face prin lovirea lor de catre ciocane (fixe sau articulate), prin impactul dintre fragmentele rezultate si placile de blindaj si prin forfecarea materialului maruntit intre capetele ciocanelor si barele gratarului de calibrare (figura 4).

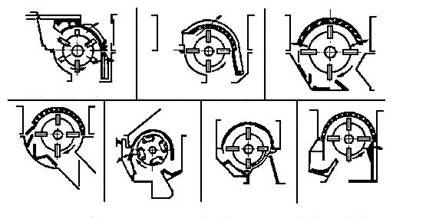

Fig. 4 Variante constructive ale morii cu ciocane



B.     Mori cu bile sau bare

In acest caz sfaramarea bucatilor de material se face datorita contactului cu bilele sau barele (figura 5) din otel sau material ceramic aflate in interiorului unui tambur rotativ. Materialul raspandit printre bile sau printre bare (mediul de macinare) sufera loviri repetate. La efectul loviturilor se adauga si cel al frecarii dintre mediul de macinare si materialul de prelucrat, precum si frecarea cu tamburul.

Masinile exemplificate mai sus sunt cele mai reprezentative dar in anumite conditii unele concasoare pot functiona ca mori, cu conditia unor modificari constructive.

1.3. Zdrobitoare-desciorchinatoare

Zdrobitoarele-desciorchinatoare pot fi clasificate in doua tipuri de baza:

A.     Zdrobitoare-desciorchinatoare cu valturi

La aceste masini organele de lucru sunt valturile, care pot fi netede sau profilate si desciorchinatorul care are o pozitie orizontala. Strugurii sunt zdrobiti intre valturi dupa care boabele sunt separate de desciorchinator (fig. 6). Forma geometrica a suprafetei valturilor influenteaza productivitatea utilajului, consumul de energie si, in principal, calitatea vinului obtinut.

B.    Zdrobitoare-desciorchinatoare cu soc

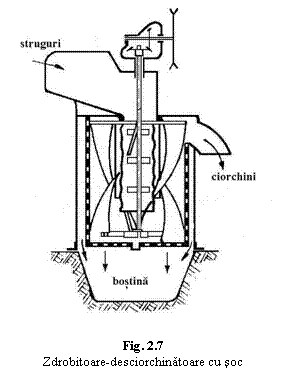

Particularitatea acestor masini consta in faptul ca operatia de zdrobire si cea de desciorchinare sunt efectuate de rotorul cu brate al masinii. De aceea acesta are o turatie foarte mare (450-500 rot/min). Rotorul poate avea pozitia constructiva verticala (fig. 7) sau orizontala. In cazul utilajelor cu rotorul orizontal, in bostina ramane o cantitate importanta de boabe nezdrobite si de aceea masinile sunt dotate cu dispozitive suplimentare de zdrobire. Turatia foarte mare a rotorului se reflecta negativ asupra calitatii vinului. Eficienta acestor zdrobitoare este relativ scazuta.

La alegerea tipului de masina necesar maruntirii unui anume tip de material trebuie avute in vedere urmatoarele aspecte:

caracteristicile fizico-chimice ale materialului supus maruntirii: compozitia, densitatea, structura, temperatura de topire, stabilitatea termica, plasticitatea, elasticitatea;

caracteristicile tehnice: continutul de umiditate, marimea bucatilor;

forma, structura, marimea si granulometria bucatilor rezultate, suprafata specifica, volumul specific sau masa specifica in vrac;

modul de functionare a utilajelor de maruntire: temperatura de lucru, gradul de maruntire, productivitatea, uzura pieselor, gradul de impurificare a produsului, numarul de trepte de maruntire;

modul de realizare a operatiei de maruntire discontinua sau continua, consumul specific, costul operatiei.

Scheme de maruntire

In majoritatea cazurilor materialul cu care este alimentata o masina de maruntire nu are o granulatie uniforma. El poate cuprinde particule ce au marimea egala cu dimensiunea ce rezulta dupa maruntire.

Introducerea unor astfel de particule in masina de maruntit ar insemna un consum de energie inutil cu implicatii asupra debitului masinii. Este, de aceea, indicata o ciuruire preliminara a materialului, astfel incat materialul marunt sa fie separat, urmand sa fie reunit cu restul materialului dupa ce acesta a fost maruntit. O astfel de schema poarta numele de circuit deschis (figura 8, a). Schema in circuit deschis furnizeaza un produs cu spectru granulometric extins, ceea ce poate constitui un neajuns pentru anumite tehnologii. Spectrul granulometric poate fi uniformizat in cazul schemei cu circuit inchis (figura 8, b) in care materialul ce nu trece la ciuruirea finala se intoarce la concasor sau moara. Cele doua scheme pot fi combinate si astfel circuitul inchis poate fi precedat de o ciuruire preliminara.

In cazul maruntirii in circuit inchis, materialul trece prin concasor de mai multe ori. Sarcina de recirculatie, care incarca masina suplimentar, reprezinta 200-300% fata de cantitatea de materie prima alimentata in unitatea de timp. Cu toate acestea, pe ansamblu, debitul instalatiei in circuit inchis creste, iar uniformitatea granulatiei produsului este mai mare.

Ca realizare, schema inchisa implica, pe langa ciururi si masini de transportat corespunzatoare. Se ajunge astfel la instalatii de maruntire, complexe.
