Diagrama indicata desfasurata in coordonate p-α

Pentru trasarea diagramei in coordonate p- se aleg urmatoarele scari de reprezentare:




pe abscisa scara corespunzatoare unghiul

1mm=

pe ordonata scara    corespunzatoare presiuni din cilindru

1mm=1

valoare unghiului corespunzatoare unghiului se determina cu relatia:

Comprimarea

(62); unde:

Destininderea

b- cursa pistonului din Pmi pana in corespunzator volumului

Cx comprimare

Cx destindere

Alfa x comprimare

Alfa x destindere




Valorile presiunilor in functie de unghiul in sunt centralizate in tabelul 2.7.1

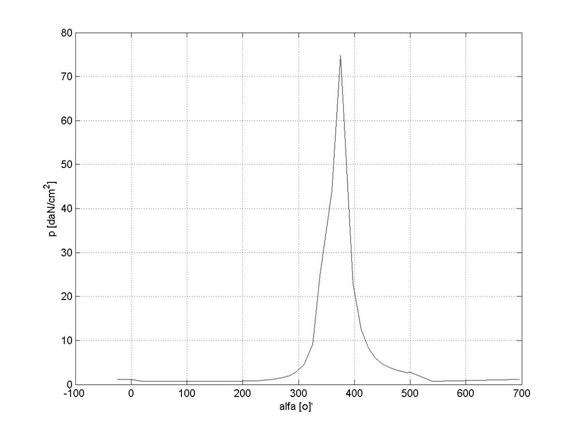

Se marcheaza punctele corespunzatoare coordonatelor p- din Tabelul 2.7.1 pe sistemul de coordonate . Diagrama indicata desfasurata s-a obtinut prin marcarea punctelor unind printr-o linie.

αDSA=-βDSA=-35

αISEISE=20

αISA=180+βISA=220

αd=360-βd=340

αDSE=540-βDSE=505

αDSA2=720-βDSA=685

p [daN/cm^2] alfa[grade]

0.01187547222980 -0.25000000000000

0.01200000000000 0

0.00743375626059 0.20000000000000

0.00747825707166 1.90398783210379

0.00792695249596 2.10000000000000

0.00862765339086 2.25643826394939

0.01020340474443 2.44005608370593

0.01236319382546 2.58663564354815

0.01547456440562 2.71687717394854

0.02027537777014 2.84030399712948

0.02847098423801 2.96389585745595

0.04496389249072 3.09585108099292

0.09070489506934 3.25288944330329

0.24750039604374 3.38000000000000

0.43989747480367 3.60000000000000

0.74782570716623 3.75318082104653

0.22864986743910 3.97879145529988

0.12490751785533 4.12596231050814

0.08297881596398 4.25305683436033

0.06089293443172 4.37346130097324

0.04746974228396 4.49445254861850

0.03854070399738 4.62260417755463

0.03221907081013 4.76716664154968

0.02668242123169 4.94848677670468

0.02753414174172 5.00000000000000

0.00743375626059 5.40000000000000

0.01187547222980 6.95000000000000
