Efectuarea punerii in functiune - RMG 70110 Mk.II

Tehnica mecanica

+ Font mai mare | - Font mai mic




Efectuarea punerii in functiune




RMG 70110 Mk.II

1. Pregatirea echipamentului pentru PIF

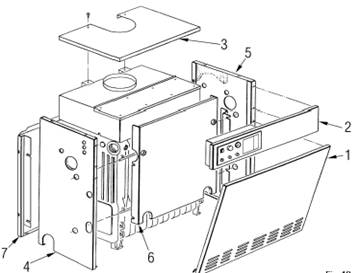

Accesul la elementele de masura si reglare ale cazanului se face prin deschiderea usii frontale fixata in cleme. Tabloul de comanda are suruburile de fixare pe partea frontala.

Racordurile de apa si gaz se gasesc in partile laterale si pot fi montate pe stanga sau pe dreapta in functie de cerintele instalatiei.

Racordurile de pe cazan care nu au fost utilizate vor fi etansate cu dopuri filetate.


Fig. 1

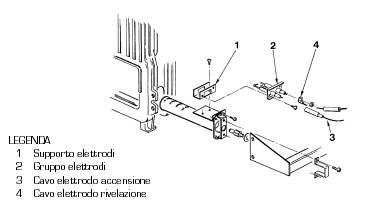

Se verifica pozitia de montaj a celor doi electrozi, de aprindere si de ionizare (fig. 2).


fig. 2

Se verifica modul de conectare a cazanului la reteaua de gaz:

- existenta filtrului regulator/stabilizator si pozitia de montaj a acestuia,

- existenta robinetilor de separare pe reteaua de gaz.

Se verifica modul de conectare la instalatia de incalzire:

- dimensionarea elementelor exterioare cazanului (pompe, racorduri, robineti),

- pozitia si sensul pompei/pompelor de circulatie,

- respectarea dimensiunilor minime pentru racordurile la instalatie,

- existenta si dimensionarea corecta a vasului de expansiune pe instalatie,

- pozitia de montaj si sensul pompei de by-pass (la aceste puteri pompa de by-pass este obligatorie).

- sensul si locul de montaj al supapelor de sens,

- existenta robinetilor de separare pe instalatie si pe pompa de by-pass,

- existenta supapelor de siguranta, a filtrelor de impuritati, a robinetilor de incarcare/golire.

In cazul in care cazanul este cuplat cu o instalatie de preparare acm se verifica:

- existenta pompei de boiler (pozitie si sens),

- existenta vasului de expansiune si a supapei de siguranta pe circuitul de acm (8 bari),

- existenta, locul de montaj si sensul supapei de retinere,

Se verifica conexiunile electrice pentru elementele exterioare cazanului: pompe, termostat de retur, termostat de boiler.

Se verifica pompa (pompele) de circulatie: prin desfacerea surubului central, cu o surubelnita dreapta, se misca axul pompei (radial si axial) de cateva ori (acesta trebuie sa se roteasca liber). In acelasi timp, pe langa lagarul din spate al pompei va fi eliminat aerul din zona rotorului pompei (surubul va fi mentinut slabit pana cand pe langa garnitura acestuia nu mai iese aer).

Se verifica daca presiunea apei din instalatie se incadreaza in limitele date (1 1.2 bari).

Atentie: in timpul aerisirii pompelor se vor proteja partile electrice (conectori, cutia de borne a pompei, ) impotriva caderii stropilor de apa.

2. Verificarea presiunii statice la intrarea cazanului.

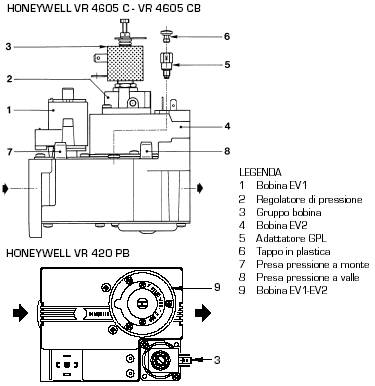

Cazanele RMG sunt echipate cu doua tipuri de vane de gaz, in functie de putere:

RMG 70.100 Kw cu vane HONEYWELL VR 4605 C (CB),

RMG 110 Kw cu vane HONEYWELL VR 420 PB.

Pentru primul tip se monteaza manometrul de gaz (racordul +) pe priza de presiune de la intrarea vanei de gaz, (poz. 7 din figura).

Pentru al doilea tip presiunea de gaz de la intrarea vanei va fi masurata pe priza de presiune a filtrului stabilizator intrucat acest tip de vana nu are prevazute prize de masura.


Se deschid robinetii de pe teava de gaz.

Se regleaza din surubul filtrului stabilizator presiunea de 20 mbari.

3. Verificarea etanseitatii circuitului de gaz.

Se verifica etanseitatea circuitului de gaz intre robinetul de retea si intrarea vanei de gaz.

Se inchide robinetul de gaz de la intrarea filtrului stabilizator si se urmareste indicatia manometrului. Daca aceasta scade se identifica neetanseitatea si se remediaza. Trecerea la pasul urmator se face numai dupa ce proba anterioara este trecuta cu succes.

4. Conectarea la reteaua electrica.

Se alimenteaza cazanul la reteaua electrica 230 V, 50 Hz. Legaturile electrice la retea si intre elementele exterioare si cazan se fac in regleta de conexiuni a tabloului (conform schemei electrice). La dimensionarea cablurilor de legatura se va lua in calcul curentul absorbit de toti consumatorii de pe ramura respectiva si de coeficientul de incarcare maxim de 10 A/mmp (cupru).

Pentru montarea unui termostat de ambient se fixeaza cablul in regleta (conectorii 6,7) tabloului de comanda, dupa indepartarea puntii existente.

Butonul de pornit/oprit ramane pe pozitia inchis (OFF).

Se leaga pompa de circulatie a cazanului (conectorii 13,14 din regleta).

Se conecteaza elementele externe prevazute (pompa de boiler, pompa de by-pass, termostate etc) in functie de schema electrica adoptata.

Pentru aprindere si functionare corecta este necesar sa se respecte pozitiile faza (L) si nul (N) din regleta de conexiuni.

De asemenea este obligatorie conectarea la o priza de pamant corect executata.

5. Verificarea presiunii dinamice la intrarea centralei.



Se deschide robinetul de gaz.

Se trece butonul de pornire in pozitia ON si termostatul de cazan spre maxim.

Dupa cateva secunde de la aprinderea arzatorului se verifica indicatia manometrului de gaz. Daca presiunea indicata este mai mica de 20 mbari se preseaza surubul filtrului stabilizator de gaz pana cand se obtine valoarea dorita.

Se trece butonul de pornire in pozitia OFF.

6. Reglarea presiunii (puterii) maxime pe arzator.

Se scoate racordul + al manometrului de gaz, de pe priza de intrare, se strange surubul de etansare al prizei, si se conecteaza la priza de iesire (pozitia 8 in figura) a vanei de gaz. In acest caz manometrul va indica presiunea de gaz direct pe arzator.

La tipul cu vana de gaz VR 420 PB manometrul se va monta pe priza de masura a rampei de gaz.

Pentru a putea efectua reglajele corect este necesar ca in momentul inceperii reglajelor centrala sa fie rece (temperatura de oprire sa nu fie atinsa in timpul efectuarii reglajului).


Se se regleaza termostatul de incalzire pe maxim si se porneste cazanul. Dupa circa 10 secunde de la aprindere se citeste indicatia pe manometrul de gaz. Daca presiunea nu corespunde cu cea data in cartea tehnica se regleaza astfel:

se desurubeaza complet surubul 4,

se desface contrapiulita 1,

se regleaza din piulita 3 pana cand pe manometru se obtine valoarea dorita (rotind surubul in sens orar presiunea creste iar in sens antiorar scade).

Se strange contrapiulita 1.

7. Reglarea presiunii (puterii) minime pe arzator

se intrerupe alimentarea bobinei de treapta II (nr. 2 in figura). Pentru aceasta se scoate unul din cablurile de alimentarede pe bobina.

Se regleaza presiunea minima rotind surubul 4 in sens orar pentru a creste si antiorar pentru a scade pana cand se atinge valoarea data in manual.

Se reintroduce cablul de alimentare pe conectorul bobinei.

Rotind termostatul de pe panou se trece arzatorul, succesiv in cele doua trepte de functionare si se verifica mentinerea celor doua presiuni stabilite.

8. Verificarea elementelor de siguranta.

Se inchide robinetul de gaz. Centrala intra pe avarie si dupa redeschiderea robinetului de gaz nu mai intra in functiune decat dupa resetare

Se deconecteaza centrala de la reteaua electrica. La reconectare va intra automat in functiune in acelasi regim de lucru.

Se inverseaza polaritatea firelor de alimentare. La repornire flacara se aprinde si dupa aproximativ 4 secunde intra in avarie (se confirma ca electrodul de ionizare lucreaza corect).

Curentul de ionizare se poate masura mai precis cu un microampermetru (cu scala de la 0 la 50 microamperi). Pentru aceasta se inseriaza microampermetrul pe cablul electrodului de ionizare si se masoara valoarea curentului cu arzatorul in functiune. Domeniul de variatie trebuie sa fie intre 6 si 10 microamperi.

Se verifica functionarea termostatului de gaze arse. Se scoate termostatul de gaze arse din locul de montaj si se introduce pe calea de evacuare gaze arse. Dupa aproximativ 1 minut cazanul trebuie sa intre in avarie si repornirea sa se faca numai dupa resetarea termostatului de pe panou.

9. Instruirea beneficiarului

se prezinta beneficiarului, in detaliu:

- functiile elementelor externe de comanda si modul de utilizare al acestora (robinet de incarcare si de golire, comutator mod de lucru, termostatele de reglare a temperaturii),

- rolul elementelor de masura si afisare si cum trebuie acestea interpretate,

- parametrii maximali ai centralei (temperatura agent termic, temperatura si debit ACM, consumul de combustibil etc.)

- modul de interpretare a semnalizarilor in caz de avarie si cum trebuie acestea comunicate catre unitatea de service,

10. Se completeaza documentele de PIF (certificat de garantie, formularele conforme cu PT A1-2002).
