Reprezentarea in vedere si in sectiune

Fisa de evaluare speciala-deficiente motrice



I.Incercuiti litera corespunzatoare raspunsului corect. 3p

1.Hasurarea se face cu linie subtire continua inclinata la: a) 600; b) 450; c) 300.

2.Muchiile fictive se reprezinta cu: a) linie intrerupta subtire; b) linie subtire continua; c) linie groasa continua.

3..Suprafetele striate(in relief) se reprezinta cu: a) linie subtire continua; b) linie groasa continua; c) linie subtire doua puncte.

4.Suprafata plana la corpurile de rotatie se reprezinta : a) cu hasuri; b) cu diagonale; c) simplu.

5.Sectiunea intercalata se reprezinta: a) cu linie subtire continua; b) cu linie intrerupta subtire; c) cu linie groasa continua.

6.La reprezentarea vedere cu sectiune,sectiunea se reprezinta in planul vertical: a) in stanga axei de simetrie; b) in dreapta axei de simetrie; c) sub axa de simetrie.

7.Suprafata plana la corpurile de rotatie se reprezinta : a) cu hasuri; b) cu diagonale; c) simplu.

8.Sectiunea suprapusa se reprezinta cu: a) linie groasa continua ; b) linie intrerupta subtire; c) linie subtire continua.

9. La reprezentarea vedere cu sectiune in planul orizontal de proiectie dispunerea este:

a) vederea in stanga si sectiunea in dreapta; b) vederea sus si sectiunea jos; c) vederea jos si sectiunea sus.

10.Muchiile acoperite se reprezinta cu: a) linie subtire continua; b) linie subtire intrerupta; c) linie intrerupta groasa.

11.La reprezentarea suprafetelor striate acestea pot fi limitate de: a) linie subtire dreapta; b) linie subtire ondulata; c) nici o linie

12. Sectiunea deplasata se reprezinta: a) rabatuta cu 90o ; b) rabatuta cu 180o ;c) nerabatuta

II.Scrieti asocierile dintre conceptele din coloana A si cele din coloana B prin cifre si litere. 2p

A B

1.relieful suprafetelor striate se reprezinta a.linia de contur a piesei (1-2 mm)

2.muchia fictiva este data de b.suprafata de sectionare este paralela cu

planul de proiectie orizontal

3.muchia fictiva nu atinge c.cu linie subtire continua, pe portiune

limitata

4.la sectiunea orizontala d.intersectia imaginara dintre doua

suprafete racordate

III.Scrieti asocierile dintre literele din coloana A si cifrele corespunzatoare din coloana B.

A B


a) linie punct groasa 1) traseu de sectionare

b) linie punct mixta 2) suprafata cu prescriptii

speciale


a) sectiune suprapusa 1) linie ondulata subtire

b) ruptura 2) linie subtire continua


a) planul de sectionare este perpendicular pe planul 1) sectiune verticala

orizontal de proiectie

b)planul de sectionare este paralel cu planul orizontal 2) sectiune orizontala

de proiectie


a) linie subtire continua 1) linie de ruptura

b) linie subtire in zig-zag 2) muchii fictive

IV. Scrieti asocierile dintre cifre si litere referitoare la hasuri si destinatia lor. 2p

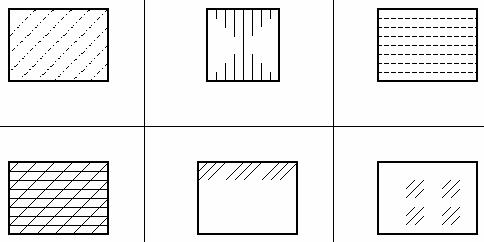

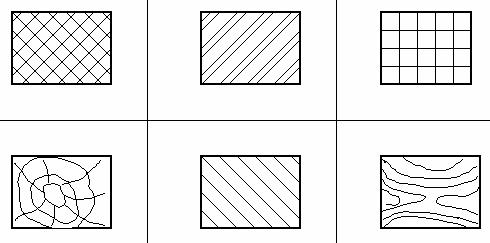

a)       pamant; b) lichid; c) metal; d) tole; e) lemn sectiune longitudinala; f) lemn sectiune transversala; g) sticla; h) carton; i) nemetal; j) zidarie; k) beton; l) bobine

V. Transcrie, cifra corespunzatoare fiecarui desen si notati in dreptul ei litera A, daca desenul este corect si litera F, daca apreciati ca raspunsul este gresit. 2p
