LUCRARE DE ATESTAT

MASINI ASINCRONE



CAPITOLUL I

MASINI ASINCRONE

PROBLEME GENERALE

1. Definitii si elemente constructive de baza

Numim masina asincrona orice masina de current alternative, care la frecventa data a retelei, functioneaza cu o turatie variabila cu sarcina.

In continuare vor fi prezentate numai masinile asincrone fara colector, numite obisnuit masini asincrone, care sunt cele mai robuste si sigure in exploatare, motiv pentru care sunt cele mai utilizate.

Masina asincrona consta intr-o armature statorica, numita pe scurt stator si o armature rotorica, numita rotor (fig. 5.1.). Statorul format din unul sau mai multe pachete de tole are in crestaturi o infasurare monofazata sau trifazata care ne conecteaza la retea si formeaza inductorul masinii.

Rotorul este format tot din pachete de tole dar in crestaturi poate avea o infasurare trifazata conectata in stea cu capetele scoase la trei inele sau o infasurare in scurtcircuit de tipul unei colivii. De aceea, dupa forma infasurarii rotorului, masinile asincrone se mai numesc masini asincrone cu inele si masini asincrone cu rotorul in colivie.

In afara acestor parti, masina mai are, in functie de destinatie, de tipul de protectie si de forma constructive, de sistemul de racier de putere si tensiune, o serie de elemente constructive.

Terminologia generala pentru masinile electrice, data in STAS 4861-73 cuprinde si terminologia subansamblurilor si pieselor componente. Simbolizarea formelor constructive este data in STAS 3998-74.

2. Scheme conventionale

In figura 5.2. se dau o parte din semnele conventionale pentru masinile asincrone (STAS 1590-71). Notarea infasurarilor statorice si rotorice se face conform STAS 3530-71. La infasurarea statorica trifazata, cu cele sase capete scoase, bornele sunt notate si asezate pe placa STAS 8457-79)

a



b



c



d




Fig. 5.2.

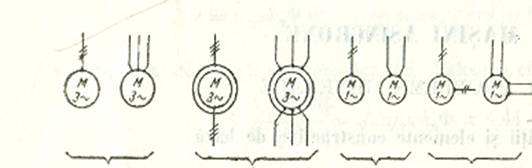

Scheme conventionale pentru masinile asincrone

a - motor asincron trifazat cu rotorul in scurtcircuit; b - motor cu rotorul bobinat; c - motorul monofazat; d - motor monofazat cu faza auxiliara

3. Domenii de utilizare

Se utilizeaza aproape in exclusivitate ca motor in actionarile cu turatie practice constanta si mai rar la turatii variabile, din cauza instalatiilor de alimentare costisitoare. Motoarele asincrone trifazate formeaza cea mai mare categorie de consumatori de energie electrica din sistemul energetic, fiind utilizate in toate domeniile de activitate (masini - unelte, poduri rulante, macarale, pompe, etc). Motoarele monofazate sunt utilizate in special in intalatiile de uz gospodaresc (ventilatoare, aeroterme, pompe, masini de spalat rufe, polizoare, masini de gaurit etc.)

CAPITOLUL II

PRINCIPIUL SI ECUATIILE DE FUNCTIONARE

1. Principiul de functionare

Se considera o masina asincrona cu cate o infasurare trifazata pe fiecare din cele doua armature. Daca infasurarea statorica se conecteaza la o retea de tensiune si frecventa corespunzatoare, ea va fi parcursa de un sistem trifazat de curenti care vor produce in intrefier un camp magnetic invartitor, cu viteza unghiulara Ω Daca armature rotorica are in acel moment viteza unghiulara Ω, intr-o infasurare de faza a ei, devenita secundara, se induce t. e. m. (relatia 4.19).

C2 = (ω1 - ω)w2kw2Ф cos (ω1 - ω)t = ω2w2kw2 Ф cos w2t,

in care ω2 este pulsatia t.e.m. induse, iar Ω2 - viteza relative dintre campul inductor si rotor.

Daca infasurarea rotorului se inchide (fig. 5.4.) ea va fi parcursa de curenti care , la randul lor, produc un camp invartitor de reactie cu o viteza unghiulara fata de infasurarea care l-a produs:

Ω2 = ω2/p = (ω1 - ω)/p = Ω1 - Ω

Fata de stator, campul de reactie are viteza unghiulara:

adica, indiferent de turatia rotorului, campul inductor sic el de reactie au aceeasi viteza relative fata de stator. Deci, cele doua campuri sunt fixe intre ele si se pot insuma, dand un camp resultant in intrefier.

Fig. 5.4.

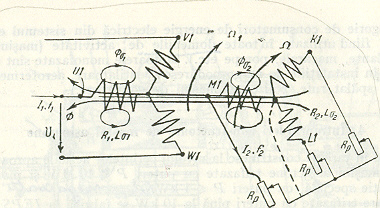

Schema masinii asincrone cu infasurari trifazate in stator si rotor, pentru o pozitie data a rotorului

Prin interaciunea dintre acesti campi si curentii dintre infasurari, se exercita intre cele 2 armaturi un cuplu electromagnetic, asa cum s-a aratat si la masina de curent continuu. Relatia (5.1.) arata ca in infasurarea rotorica sunt curenti, deci se poate exercita un cuplu, numai daca e2 ≠ 0, adica Ω ≠ Ω1. In acest caz se poate exercita un cuplu, numai daca rotorul aluneca fata de campul invartitor inductor. Aceasta alunecare, in valori relative, este definite de relatia:

s = (Ω1 - Ω)/ Ω1 = (n1 - n) / n1 = (ω1 - ω)/ ω1 = f2/f1. (5.4.)

unde in general, Ω = 2πn si ω = 2πf, iar notatiile sunt cele cunoscute.

3. Ecuatiile de functionare si schema echivalenta

Se stabilesc pentru marimile de faza si stator (primar) si din rotor (secundar) . Ca si la transformator, in afara fluxului uill care este comun celor doua infasurari sunt si fluxuri de dispersie sau de scapari.

Luand aceleasi sensuri de referinta pentru curentii : primar - I1, si secundar - I2, ca si la tranformator, ecuatiile tensiunilor pentru doua faze omoloage se deduc ca si ecuatiile transformatorului, avand aceeasi forma cu deosebirea ca U2 = 0, infasurarea secundara (rotorica) fiind in scurcircuit (Rp = 0):

U1 = R1I1 + jXσ1I1 - E1 = Z1I1 - E1

O = R2I2 + j Xσ2I2 - E2 = Z2I2 - EE2

Astefel campul invartitor de la masina asincrona are fata de infasurarea rotorica pulsatia ω = nΩ2. Totodata, avand in vedere conventia de semen pentru t.e.m. induse de fluxurile utile in cele doua infasurari, la masina asincrona.

CAPITOLUL III

BILANTUL DE PUTERI

RANDAMENTUL SI FACTORUL DE PUTERE

Puterea active absorbita de motorul asincron de la retea este:


Facand bilantul puterilor active pe baza schemei obtinute ca si la transformator:


Relatiile 5.12 si 5.13.

Unde:

sunt pierderile in infasurarea statorului

pierderile in infasurarea rotorului

pierderile in circuitul magnetic statoric





Fig. 5.8. - Repartitia puterii primate de la retea de motorul asincron

a - putere aparenta

Daca se au in vedere relatiile de la 5.12, 5.13, se reprezinta in figura 5.8. schema bilantului de puteri si se deduce expresia randamentului masinii asincrone:


Facand bilantul puterilor reactive, ca si la transformator se obtine:


CAPITOLUL IV

CARACTERISTICILE DE FUNCTIONARE ALE MASINILOR ASINCRONE

Cuplul electromagnetic


unde



Luand C≈1, modulul lui I considerand pe U ca origine de faza este:

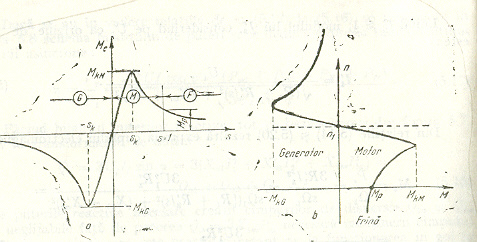

Fig.5.10

Caracteristica naturala a masinii asincrone (U1 = U1n si R2 - rezistenta infasurarii rotorice, iar rezistenta aditionala din circuitul rotoric Rp = 0

CAPITOLUL V

PORNIREA SI SCHIMBAREA SENSULUI DE ROTATIE A MOTOARELOR

1. Pornirea motoarelor cu rotorul bobinat

Alegera motorului si a modului de pornire depinde de cuplul static rezistent M, al mecanismului de antrenat si de curentul de pornire admis pentru motor (sa nu se distruga termic infasurarile) si pentru reteaua de alimentare (caderea de tensiune produsa sa nu dauneze receptoarelor cuplate la aceeasi retea). Totodata pornirea trebuie sa se faca fara socuri periculoase elementelor de transmisie.

Fig. 5.15.

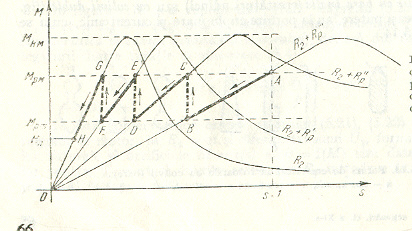

Variatia cuplului in timpul pornirii la un motor cu rotorul bobinat cand rezistentele din circuitul rotoric scad in trepte

Motorul se poate porni la cuplul dorit (fig. 5.15.) prin introducerea de rezistente in circuitul rotorului. In general



Avand rezistenta Rp in circuitul rotoric si se cupleaza motorul la retea, apare la s = 1 (n=0) cuplul Mpm care pune in miscare rotorul, punctul de functionare deplasandu-se din A catre B.

Cand ajunge in B trece pe caracteristica care are Rp < Rp in punctul C si procesul pornirii continua pana cand punctul de functionare ajunge in punctul H corespunzator cuplului rezistent Mn al mecanismului.

Trebuie mentionat ca valoarea curentului de pornire Ip se poate reduce si prin introducerea in circuitul rotoric a unei reactante Xp cum reiese din relatia (5.20.) pentru s=1. Dar in acest caz scade cuplul de pornire Mp, cuplul critic MkM si alunecarea critica sk cum reiese din relatiile corespunzatoare daca se pune in loc de X valoarea X + Xp si nu prezinta avantaje.

CAPITOLUL VI

REGLAREA TURATIILOR MOTOARELOR ASINCRONE TRIFAZATE

1. Reglarea tiratiei prin schimbarea numarului de poli

Se face in trepte (p = numar intreg) la motoarele cu rotorul in colivie. Schimband conexiunile unei infasurari (fig. 5.19), se poate obtine 2 turatii in raportul ½ cand se cer treptele diferite de acest raport cum este in cazul la motoarele pentru ascensoare, se dispun pe stator doua infasurari distincte pentru turatiile respective. Recent a inceput sa se utilizeze modificarea numarului de poli prin modularea campului magnetic din intrefier.

Fig. 5.19.

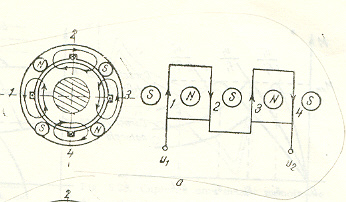

Modificarea conexiunilor infasurarilor pentru schimbarea numarului de poli inductori

a - pentru 2p = 4

CAPITOLUL VII

MOTOARE ASINCRONE MONOFAZATE

Sunt de puteri de sub 1 Kw. Au pe stator o infasurare monofazata, repartizata sau concentrata, pentru 2p poli si rotorul in colivie. Alimentand infasurarea cu o tensiune monofazata, se produce un camp magnetic sinusoidal in spatiu si pulsatoriu in timp, echivalent cu doua campuri invartitoare de amplitudini egale si turatii egale si de sens opus.

Cuplurile electromagnetice produse de cele doua campuri (direct si invers) au in functie de alunecare aceeasi forma de variatie ca si la masina trifazata (fig. 5.10.). De aceea masina monofazata se poate echivala cu doua masini trifazate identice, cuplate pe acelasi ax dar cu campuri invartitoare de sensuri opuse.

La o turatie n a rotorului, alunecarile fata de cele doua campuri sunt:


Infasurarea axuliara care ocupa o treime din crestaturile statorului este declarata in spatiu cu 90 de grade electrice, iar curentii din ea sunt declarati in timp fata de cei din infasurarea principala, introducand, de regula un condensator in serie. In acest mod apare un camp rezultant direct si un cuplu de pornire. Dupa pornire, faza auxiliara, poate fi scoasa din circuit sau lasata in serie cu un condensator pentru imbunatatirea factorului de putere. La aceste motoare, schimbarea sensului de rotatie se face schimband sensul curentului prin faza principala sau prin cea auxiliara: Φe= Φs a s fiind fluxul inductor marginit de spira, Φa fluxul de reactie produs de curentul Is din spira. Fluxul Φe este declarat in spatiu si timp fata de fluxul partii neecreanate a polului care are directia lui Φs si conduce la un camp invartitor rezultant direct si un cuplu motor. Aceste motoare au sens unic de rotatie.

Fig. 5.26.

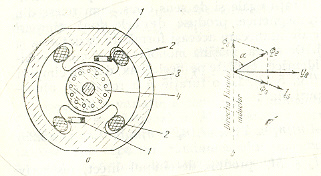

Schita de principiu a micrometrului cu poli ecranati si diagrama fluxurilor din spira in scurtcircuit: 1 - spira in scurtcircuit, 2 - infasurarea inductoare, 3 - stator, 4 - rotor
