Calcul de predimensionare al unui arbore drept supus unor solicitari compuse (incovoiere si rasucire)

Tehnica mecanica

+ Font mai mare | - Font mai mic








DOCUMENTE SIMILARE

Trimite pe Messenger
INSTALATIA DE INCARCARE CU CRANICE . DESCRIERE . UTILIZARE
DACIA - CURELE DE ANTRENARE SI ROLE PRESOARE
Determinarea performantelor autovehiculului si valorificarea performantelor
PRINCIPALELE DEFECTIUNI SI POSIBILITATI DERECONDITIONARE A SUPAPELOR
DESCRIEREA TROLEIBUZULUI
TEHNOLOGIA DE FABRICATIE A ROTILOR DINTATE
CUPLAJE INTERMITENTE (AMBREIAJE)
Ecuatiile lui Euler pentru echilibrul static al unui fluid
GIROCOMPASUL
Verificarea si rectificarea teodolitului

U.T.C.B.

Facultatea de Instalatii




Calcul de predimensionare al unui arbore

drept supus unor solicitari compuse

( incovoiere si rasucire)

Cuprins:

Date initiale pag 3

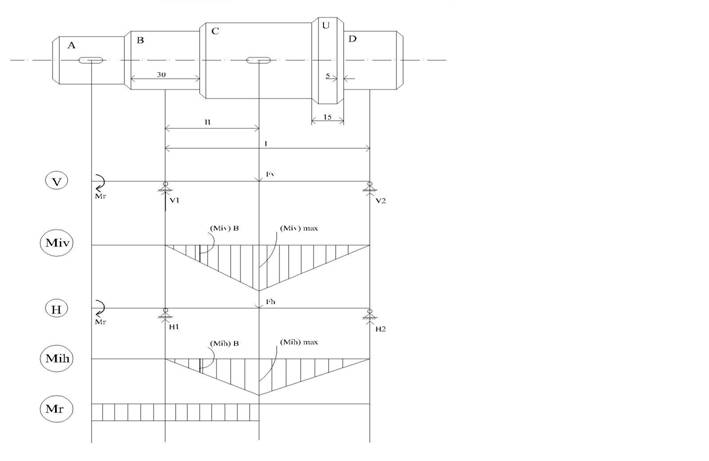

Stabilirea schemei de incarcare , si trasarea diagramei

de moment pag 3-4

Breviar de calcul .. pag 5

Calculul reactiunilor din reazeme .. pag 6

Calculul diametrelor arborelui in sectiunile caracteristice pag 7

Calculul rulmentilor pag 8

Calculul penelor .. pag 9

Desen de executie pag 10

A. Date initiale:

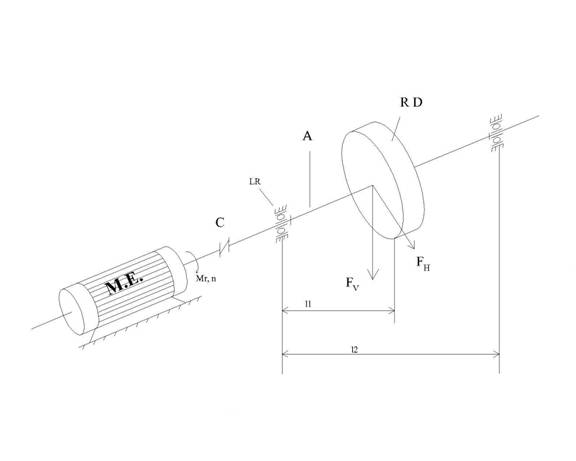

a. Schema de incarcare

b. Incarcari si dimensiuni

Mr = (500+10*NR)*103 [N/mm]

Mr = (500+10*12)*103 = 62*104 [N/mm]

Fh = Mr/75 [N] : Fh = 8266.667 [N]

Fv = Fh*tg20o [N] : Fv = 3008.24 [N]

L = 200+3*NR [mm] : L = 236 [mm]

L1 = L/2-10 [mm] : L1 = 108 [mm]

n = 1500 [rot/min]

c. Regimurile si categoriile de solicitari

Arborele este solicitat la rasucire dupa un ciclu pulsant nul ; Rτ=0;

Tmin/Tmax= Rτ ; categoria de solicitare nτ=II ;

Arborele este solicitat la incovoiere dupa un ciclu alternant simetric ; Tmin/Tmax coefficient de simetrie ; Rσ=-1 , nσ=III ;

B. Se cere :

a) predimensionarea arborelui din conditia de rezistenta

b) calculul si alegerea penelor

c) calculul si alegerea rulmentilor ( contactul dintre bile si caile de rulare e de tip punctiform)

d) verificarea la oboseala in sectiunile critice

e) elaborarea desenului de executie a arborelui

C. Termen de predare

Saptamana 6 ( 6 noiembrie )

Breviar de calcul

1. Alegerea materialului si a caracteristicilor sale de rezistenta

din tabelul 3.1. ; se va adopta marca otelului si tratamentul termic la care va fi supus otelul

Caracteristici de rezistenta:

rezistenta la rupere σr [MPa] ; σr = 500 [MPa]

limita de curgere σc [MPa] ; σc = 280 [MPa]

rezistenta de rupere la incovoiere pentru solicitari dupa un ciclu pulsant nul σ0i [MPa] ; σ0i = 367 [MPa]

rezistenta de rupere la incovoiere pentru solicitari dupa un ciclu pulsant nul σ-1i [MPa] ; σ-1i = 245 [MPa]

rezistenta la rasucire pentru solicitari de tip pulsant nul    τ0r [MPa] ; τ0r = 395 [MPa]

rezistenta la rasucire pentru solicitari de timp alternant simetric τ-1r [MPa] ; τ-1r = 208 [MPa]

Se determina tensiunile admisibile

tensiunea admisibila la incovoiere pentru categoria 1 de solicitari (σai)1 = 140

tensiunea admisibila la incovoiere pentru categoria 2 de solicitari (σai)2 = 76

tensiunea admisibila la incovoiere pentru categoria 3 de solicitari (σai)3 = 52

tensiunea admisibila la rasucire pentru categoria 2 de solicitari (τ ar)2 = 38

Se extrag din tabelul 1 valori preliminarii pentru :

coeficient de rezistenta la oboseala φ-1 = 0.053

coeficient de siguranta Ca = 2.0

Se calculeaza coeficientul de echivalenta ( corectie ) la solicitari compuse corespunzator teoremei a 3-a de rupere , III

Considerand ca arboreal face parte din categoria arborilor mediu solicitati , fara cerinte suplimentare de duritate sau rezistenta la uzura , vom alege otelul OL50. Acesta se livreaza sub forma laminata in stare normalizata.



2. Calculul reactiunilor din reazeme

V1 = (l-l1)*Fv / l = 1631.588

V2 = l1*Fv / l = 1376.562

H1 = (l-l1)*FH / l = 4483.616

H2 = l*FH / l = 3783.051

(Miv)B = 15*V1 = 24473.82

(MiH)B = 15*H1 = 67254.24

(Miv)max = l1*V1 = 176211.5

(MiH)max = l1*H1 = 484230.5

3. Calculul diametrelor arborelui in sectiunile caracteristice

3.1 Calculul diametrului capatului de arbore

dA ≥ [(5*Mr)/(τar)II]1/3 [mm] = 43.37033

dCa STAS ≥ 1.1*dA => dCa STAS ≥ 47.70736 => dCa STAS = 48 [mm]

Se alege capatul de arbore scurt lca = 82 [mm]

3.2 Calculul diametrului fusului stang (B)

Fusul (B) este supus unor solicitari compuse ( incovoiere si rasucire)

(Mi)B = [(MiV)B2 + (MiH)B2]1/2 = 71568.849

Se calculeaza momentul echivalent la incovoiere

(Mei)B = [(Mi)B2 + ( III * Mr)2]1/2 = 427631.45

dB ≥ [10*(Mei)B/(σai)3]1/3 = 43.486 => dB = 50 [mm]

Acelasi rulment va fi folosit si pentru (D)

3.3 Calculul diametrului suprafetei C

(Mi)C = [(Miv)C2+ (MiH)C2]1/2 = 515295.7

(Mei)C = [(Mi)C2+ ( III * Mr)2]1/2 = 665789.9

dc [10*(Mei)C/(σai)3]1/3 = 50.4

dcSTAS ≥ dB + 5mm => dcSTAS = 56 [mm]

Se adopta constructiv diametrul umarului :

dU = dcSTAS + (10..15 mm) => dU = 56 + 11 = 67 [mm]

4. Calculul rulmentilor

Se va face dupa criteriul rezistentei la uzura de oboseala. Forta radiala statica ce actioneaza asupra rulmentului.

Fr = (V12 + H12)1/2

Pr = X*Fr + Y*Fa

Conform tabelului 4 , X=1 si Y=0 =>

Fr = Pr = 4771.257

Se va adopta o durabilitate necesara LH = 8*103 [ore]

RC = 10-2(60*n*LH)1/3 = 8.96

RC = Cr/Pr => (Cr)necesar = Pr*RC [N] = 42763.8

CrSTAS ≥ (Cr)necesar

Se alege rulmentul radiar cu bile pe un rand , seria 6310

CrSTAS = 55 [KN]

d = 50

D = 110

B = 27

rmin

5. Calculul penelor

5.1 Sectiunea A

diametrul arborelui : 48 [mm]

momentul de torsiune ; 62*104

dimensiunea penei : b=14 [mm] , h=9 [mm] , t1=5.5 [mm] , t2=3.8 [mm]

materialul penei : OL60 cu τaf = 65 [MPa]

σak = 70 [MPa]

Intotdeauna predimensionarea penelor se face din conditia de nonstrivire a canalului de pana , iar verificarea se face din conditia de forfecare.

l ≥ 4*Mr / h* σak*dCa = 82.01

Se va alege lSTAS = 90 [mm]

τar = 2*Mr / (b*lSTAS*dCa) = 20.50

σr = 500 ; τar < σr

Vom folosi 2 pene de 45 [mm]

5.2 Sectiunea C

dC = 56 [mm]

b = 16 [mm]

h = 10 [mm]

t1 = 6 [mm]

t2 = 4.3 [mm]

l ≥ 4*Mr / h* σak*dC = 63.26 [mm]

Se va alege lSTAS = 70 [mm]

τar = 2*Mr / (b*lSTAS*dC) = 19.77 < σr
