Pornirea directa

a motorului asincron trifazat

Scopul lucrarii

Identificarea aparaturii de conectare, de comanda si de protectie pentru realizarea schemei de pornire prin cuplare directa la retea.

Insusirea deprinderilor necesare pentru interconectarea diverselor elemente ale instalatiilor folosite.

Studiul functionarii schemei de actionare electrica si al operatiilor necesare pentru pornirea directa a motorului asincron trifazat.

Mod de lucru

Se analizeaza functionarea schemelor electrice de actionare, atat partea de forta cat si partea de comanda.

Se executa legaturile electrice pentru realizarea schemelor de actionare indicate.

Se executa manevrele necesare pentru realizarea operatiunilor mentionate (pornire, oprire sau reversare de sens de rotatie).

Se foloseste un simulator PMA 120 pentru realizarea schemelor de actionare electrica (schemele de forta si de comanda). Simulatorul asigura la borne tensiuni de 22/38 V si puteri de maximum 150 W.

Pentru motor se foloseste un simulator SMA 123. Acesta este folosit pentru studiul motoarelor de c.a. trifazate cu rotor in scurtcircuit. Sensul de rotatie este dat de succesiunea aprinderii LED-urilor de pe panou. Schimbarea sensului de rotatie se face prin schimbarea succesiunii fazelor.

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in referat se vor nota principiile de functionare ale schemei de actionare analizate.

Schema de actionare electrica

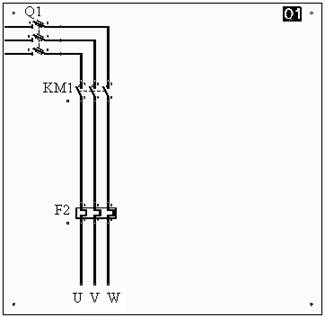

3.1. Pornirea directa a motorului asincron trifazat. Schema de forta.

3.2. Pornirea directa a motorului asincron trifazat. Scheme de comanda.

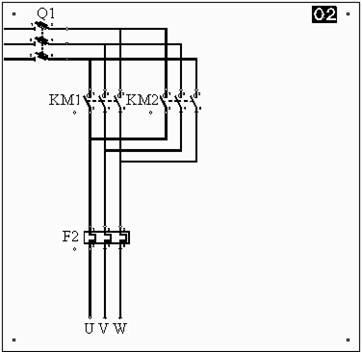

3..3. Pornirea directa a motorului asincron trifazat cu reversarea sensului de rotatie. Schema de forta.

3.4. Pornirea directa a motorului asincron trifazat cu reversarea sensului de rotatie. Scheme de comanda.

Teme propuse spre rezolvare

o       Sa se descrie functionarea schemelor de actionare electrica (partea de forta si partea de comanda).

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 01A si 01B.

o       Sa se execute simularea pornirii motorului considerat in cele doua situatii ale schemelor de comanda 02A si 02B.

o       Se se explice care este diferenta dintre schemele de forta 01 si 02.
