Strunguri normale universale

Se caracterizeaza prin pozitia orizontala a arborelui principal si prin universalitatea lucrarilor ce le poate executa.Operatiile se pot realiza prin una sau mai multe prinderi.Semifabricatul se prinde intre varfuri cand lungimea lui depaseste mult diametrul si se fixeaza in universal cand diametrul este mai mare decat lungimea.



Strungurile mici prelucreaza piese cu diametrul maxim de strunjit deasupra patului d sub 250mm si distanta intre varfuri L DE 450-600 mm; strungurile mijlocii cu d =250.800 mm si L =500.8000 mm; strungurile grele cu d peste 800 mm si L pana la 12000 mm sau peste .

Partile componente principale si miscarile strungului reies din figura 2.1 Acestea sunt:batiul 1,papusa fixa 2 (contine mecanismele miscarii principale),arboreal 3,universlul 4, suportul portcutit 5,sania longitudinala 6,sania transversala 7, caruciorul 8,papusa mobila 9, cutia lirei rotilor de schimb 10,cutia de filete si avansuri 11, care contine partial mecanismele miscarii de avans , bara de legatura 12 a manetelor de pornire oprire ,bara de avans 13,surubul conducator 14, tava 15(de colectare a aschiilor si lichidului de racire )si motorul electric de antrenare16.Cu I s-a notat miscarea principala de aschiere pe care o executa semifabricatul ,cu II miscarea de avans longitudinala executata de carucior ,prin comanda manuala sau mecanica,cu III avansul transversal executat de sania transversala ,mecanic sau manual,cu IV miscarea de avans manual executata prin deplasarea saniei longitudinale ,cu V miscarea de apropiere a papusi mobile in vederea prinderii pieselor intre varfuri sau in vederea executarii de operatii de prelucrare cu scule montate in pinola ,cu VI miscarea de avans imprimata sculelor fixate in pinola ,iar cuVIIdeplasarea transversala a papusi mobile pentru prelucrearea pe strung a suprafetelor conice exterioare la piesele care necesita fixarea intre varfuri . In afara partilor principale expuse,strungul mai este prevazut cu organe de comanda; roti de mana ,manete ,butoane pentru comanda functionarii masinii.

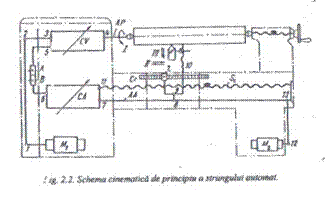

Fig 2.2 schema cinematica de principiu a strungului automat

Miscarea principala I se realizeaza prin lantul cinematic 1-2-3-CV-4,avand ca elemente extreme motorul electric M,si arboreal principal al strungului ,a carui turatie se regleaza cu ajutorul cutiei de viteze CV.Miscarea de avans longitudinal II este obtinuta prin lantul cinematic 4-9 in care este intercalate cutia de avansuri CA . Elementele extreme ale acestui lant cinematic sunt arboreal principal AP si mecanismul pinion - cremaliera Z-Cr . Avansul poate fi reglat cu ajutorul cutiei de avansuri , legatura intre cutia de avansuri si carucior realizandu-se prin bara de avans ( arboreal avansurilor Aa).In cazul filetarii , avansul longitudinal este transmis cutitului prin lantul cinematic 4CV-5-6-CA-11 , elementele extreme fiind arboreal principal si surubul conducator Sc , Lira de roti de schimb A-B , intercalate in acest lant cinematic , poate fi reglata pentru executarea filetelor metrice , modul si in toil . Avansul transversal III al cutitului se realizeaza prin acelasi lant cinematic ca si la avansul longitudinal , pana la elemental 9 de unde , prin ramura 9-10 se transmite la surubul conducator al saniei transversale .



Unele strunguri mijlocii si majoritatea celor grele sunt prevazute cu un motor electric suplimentar M2 , PENTRU DEPLASAREA RAPIDA A CARUCIORULUI . Este antrenata bara de avans printr un lant cinematic scurt 12-

Schema cinematica de principiu este redata in figura 2.2
