Echipamentul de linie digital

Echipamentul de linie digital
    Echipamentul de linie asigura transmisia de date la distante mari a semnalelor digitale cu ajutorul unitatilor terminale de linie si a repetoarelor regeneratoare.

    6.2.1. Unitatea terminala de linie
Unitatea terminala de linie realizeaza interfata intre multiplexorul digital si liniile de transmitere avand urmatoarele functii:
la transmitere:
- generarea semnalului de linie in conformitate cu semnalul digital liniar;
la receptie:
-amplificarea semnalului receptionat;
-extragerea semnalului de tact din semnalul receptionat;
-regenerarea semnalului de linie receptionat;
-codificarea semnalului de linie receptionat pentru a se obtine semnalul binar digital generat la transmitator;
-separarea galvanica a echipamentului de linia de transmisiuni;
-protectia echipamentelor terminale de supratensiuni (descarcari electrice atmosferice, influenta liniilor de mica si medie tensiune, etc.);

telealimentarea regenatoarelor.

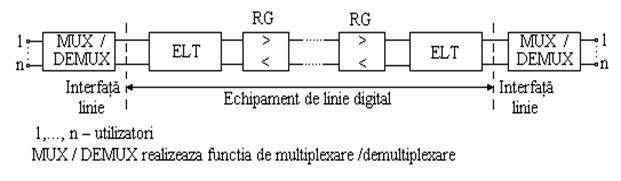

Fig. 6.6. Echipament de linie digital

    6.2.1.1. Regeneratoare
    Semnalul ternar (semnalul de linie) care ajunge, dupa o anumita distanta, atenuat, deformat si perturbat la intrarea regeneratorului intermediar este amplificat si apoi refacut intr-un circuit numit egalizor (egalizator).
    Caracteristica de atenuare in functie de frecventa a egalizorului este complementara celei din sectiunea din mediul fizic pe care semnalul tocmai a traversat-o, ceea ce face ca la iesirea din egalizor semnalul sa capete o forma in care distinctia intre valorile -1, 0, +1 sa redevina posibila.
    Distanta dintre regeneratoarele este in functie de mediul de transmitere. La transmisia prin cablu metalic aceasta distanta e de 2 - 4 km. In retelele de comunicatii nationale, distanta intre regeneratoare poate ajunge la 40 km. Este necesar in mod obiectiv realizarea unui raport semnal/zgomot cu punct de regenerare suficient de mare astfel incat sa se permita reconstituirea fara erori a semnalului digital.


    6.2.2. Echipamentul PCM
    Echipamentul PCM de ordinul 1 este un echipament de trasmisie digitala care functioneaza cu un debit binar de 2048 kb/s, respecta recomandarea G-732 a CCITT si utilizeaza semnalizarea pe canal individual prin canalul temporar 16.
    Echipamentul PCM este utilizat in retelele telefonice in urmatoarele situatii:
- realizeaza interconectarea intre doua centrale analogice printr-o linie digitala pe 4 fire cu un debit de 2 Mb/s pentru 30 de canale de comunicatie;
-asigura interconectarea intre o centrala analogica si una digitala;
-permite conectarea a 30 de terminale la o centrala telefonica prin intermediul unei linii digitale.

    Echipamentele PCM asigura trecerea progresiva de la retelele de comunicatie analogica la cea digitala. Echipamnetele de linie de comunicatie pot realiza multiplexarea cailor vocale si a cailor de date sincrone de 64 kb/s sau pot combina cai vocale provenind de la echipamente analogice care utilizeaza semnalizari de diferite tipuri.

6.2.2.1. Aplicatii ale echipamentelor PCM de ordin 1

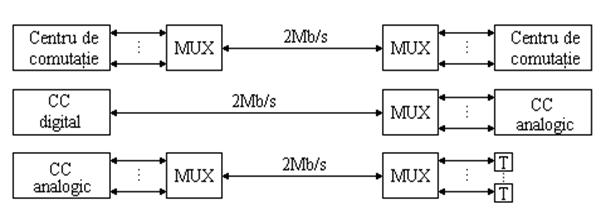

Fig. 6.7. Aplicatii ale echipamentului PCM

    Echipamentul PCM dispune de unitati de cale care sunt interconectate printr-un bus intern la unitatea de comanda a multiplexarii. Aceasta structura permite realizarea insertiei sau a extragerii de canale telefonice sau de date intr-o unitate de tranzit precum si repartitia cailor PCM intre doua sau mai multe linii de 2 Mb/s.
    La partea terminala a retelei de comunicatii exista un sistem multiplex de abonat care trebuie sa asigure urmatoarele functii standard:
-transmiterea curentului de apel (de sonerie) spre postul telefonic apelat;
-alimentarea terminalului telefonic in curent continuu;
-detectia si semnalizarea spre centrala a semnalizarilor aparatului telefonic (starea inchis/deschis);
-detectia si transmiterea spre centrala a semnalizarilor de la discul de apel.

    Mai pot fi suplimentate urmatoarele functii:
-transmiterea impulsurilor de teletaxare de 12, 16 kHz spre contorul terminalului telefonic;
-verificarea echipamentului din centrala telefonica si a celui de abonat;
-permiterea accesului la alte servicii: telex, fax si/sau transmisii de date.

    Sistemul de 2 Mb/s contine doua parti principale:
-unitatea de cai a multiplexului;
-unitatea de comanda a multiplexului. Aceste unitati sunt interconectate printr-un bus intern.

    Unitatea de cai contine circuite de cale care asigura interfata pentru caile de convorbire si interfata de semnalizare. Semnalele de convorbire sunt esantionate si codate iar informatiile de semnalizare sunt convertite in semnale binare si transferate unitatii de logica de semnalizare. Unitatea de comanda a multiplexului realizeaza controlul multiplexului primar, respectiv formarea multiplexului de 2 Mb/s la emisia in linie sau separarea canalelor din fluxul digital receptionat din linie.

    Cele mai importante unitati ale unei retele numerice sunt multiplexoarele temporale.
