COMBINATORUL PENTRU PREGATIREA PATULUI GERMINATIV SI CULTIVATIE TOTALA CPGC-4

Agricultura



+ Font mai mare | - Font mai mic



Combinatorul pentru pregatirea patului germinativ si cultivatie totala CPGC-4

1. Destinatie



Combinatorul (fig.7) este destinat pentru pregatirea patului germinativ in vederea semanatului plantelor prasitoare, legumicole si cultura mare. Lucreaza in agregat cu tractoarele U-650 si U-800. Latimea de lucru a cultivatorului este de 4 m.

2. Parti componente

Combinatorul este de tip purtat, fiind alcatuit din trei sectii cu organe de lucru diferite: organe de vibrocultor cu suporti elastici, campuri de grapa cu colti si cadru rigid si campuri de grape cu vergele (grape elicoidale). Principalele parti componente ale combinatorului sunt prezentate in figura 7.

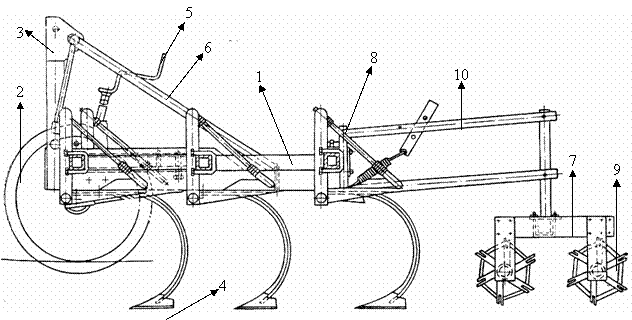

Schema combinatorului CPGC-4

1 - cadrul vibrocultorului; 2 - roti de sprijin; 3 - dispozitiv de cuplare la tractor; 4 - organe active cu suporti elastici; 5 - maneta de reglare a adancimii de lucru; 6 - bara de legatura; 7 - cadrul grapei elicoidale; 8 - dispozitiv de cuplare a grapei elicoidale; 9 - bateriile grapei elicoidale; 10 - paralelogram deformabil al grapei elicoidale




3. Reglari:

a) Reglarea adancimii de lucru se face prin schimbarea pozitiei rotilor de sprijin fata de cadrul combinatorului, cu ajutorul mecanismelor cu surub, fiecare roata de sprijin fiind prevazuta cu mecanism propriu de reglare. Pentru o buna uniformitate a adancimii de lucru in planul transversal este necesara reglarea rotilor de sprijin la aceeasi inaltime fata de planul de sprijin al organelor active.

b) Reglarea paralelismului cadrului combinatorului cu suprafata terenului in plan transversal se realizeaza prin reglarea tirantilor verticali ai ridicatorului hidraulic la aceeasi lungime. Reglarea paralelismului cadrului combinatorului fata de suprafata terenului in plan longitudinal se realizeaza prin reglarea corespunzatoare a lungimii tirantului central al ridicatorului hidraulic.

c) Reglarea apasarii pe sol a grapelor elicoidale se realizeaza prin tensionarea corespunzatoare a arcurilor prevazute la paralelogramele deformabile.
