Manipularea diagramelor

Diagrama poate fi plasata in foaia de lucru curenta sau intr-o alta foaie de calcul, imediat dupa generarea acesteia (& 1.8.6.1) si este salvata automat odata cu salvarea dosarului de calcul (& 1.3.2). Dupa generare, ea poate fi mutata si/sau redimensionata (marire sau micsorare) si/sau copiata in Clipboard, pentru a putea fi transferat altor aplicatii Windows. De asemenea pot fi efectuate modificari asupra tuturor elementelor caracteristice ale diagramei.



Selectia unei diagrame se realizeaza prin click stanga mouse pe suprafata diagramei, ceea ce va provoca aparitia a 8 markeri (dreptunghiulete negre) ce o delimiteaza pe colturi si pe centru, figura 1.142. Pe timpul selectiei, domeniul de valori asociat diagramei este evidentiat prin incadrarea acestuia intr-o plasa dreptunghiulara, figura 1.134, si se autoactiveaza trusa de instrumente Chart, figura 1.143, care contine icoane dedicate modificarilor diagramelor.

Figura 1.142.

Selectia unui element caracteristic (obiect) al diagramei, & 1.8.6.2, se poate realiza prin click stanga mouse pe obiect, ceea ce va provoca marcarea acestuia, astfel: titlurile sunt incadrate intr-o plasa rectangulara, iar celelalte obiecte sunt evidentiate prin markeri. Dupa selectie, se poate activa un meniu contextual asociat obiectului selectat:

prin click dreapta mouse pe obiect, fara a deplasa cursorul mouse;

prin combinatia de taste Ctrl+1;

din meniul principal Microsoft Excel, selectand prima optiune a barei Format;

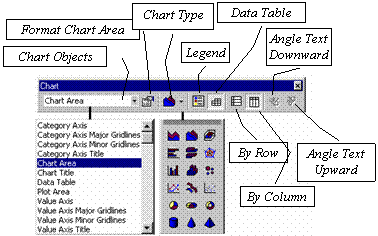

selectia numelui obiectului din lista Chart Objects, figura 1.143, a trusei de instrumente Chart.



Figura 1.143.

Meniul contextual se poate obtine si direct, prin click dreapta mouse pe obiectul subiect. Optiunile meniului contextual si actiunile corespunzatoare acestora depind de tipul obiectului selectat.

Deplasarea unei diagrame se realizeaza, dupa selectie, prin apasarea butonului stang mouse pe suprafata diagramei si mentinerea apasata a acestuia, concomitent cu deplasarea mouse-ului in directia dorita. La atingerea pozitiei dorite se elibereaza butonul stang mouse, fixand pozitia diagramei. Pe timpul deplasarii, pozitia curenta este semnalizata printr-o bordura cu linie intrerupta, iar cursorul mouse ia forma din figura 1.90.g. Daca pe timpul deplasarii se mentine apasata tasta Ctrl se va produce copierea diagramei in noua pozitie, cursorul mouse semnalizand aceasta printr-un mic semn plus "+" asociat acestuia.

Este disponibila si varianta deplasarii prin utilizarea memoriei Clipboard, conform procedurii detaliate in & 1.7.10.3.

Redimensionarea unei diagrame se realizeaza, dupa selectie, prin deplasarea cursorului mouse deasupra markerului pozitionat pe directia dorita de redimensionare, ceea ce va provoca transformarea acestuia in cursor de deplasare, figura 1.90.e, moment in care apasarea si mentinerea apasata a acestuia, concomitent cu deplasarea mouse-ului in directia dorita, va provoca redimensionarea diagramei, in sensul maririi, daca deplasarea se produce catre exteriorul diagramei, respectiv micsorare, daca deplasarea se produce catre interiorul diagramei. Pe timpul deplasarii, dimensi-unea curenta a diagramei este semnalizata printr-o bordura cu linie intrerupta.
