Amortizarea si defazarea oscilatiilor de temperatura

Evaluarea cat mai exacta a amortizarii si defazarii oscilatiilor de temperatura si deci indirect a partii variabile a fluxului termic patruns in interior prin elementele inertiale contribuie la stabilirea corecta a aporturilor de caldura prin adaptarea unor structuri corespunzatoare in functie de orientarea acestora.



Calculul se efectueaza conform S.T.A.S 6648/1-82 diferentiat pt. Elementele constructive si anume:

a.    multistrat pt.terasa

b.    structuri compuse cu strat intermediar de aer de grosime mare

c.     monostrat

a.    Terasa

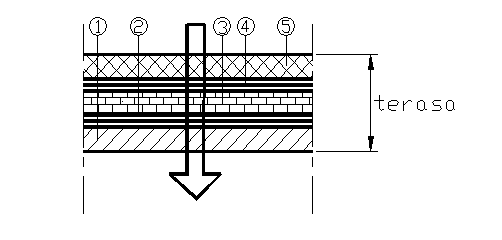

Elemente componente

1.Placa din beton armat

2.Sapa de egalizare

3.Termoizolatie din B.C.A.

4.Sapa de egalizare

5.Hidroizolatie din carton bitumat

Caracteristicile termofizice ale straturilor Tabel Nr.1

Nr. Strat

d mm

r kg/m3

l W/mK

s    W/m2K

R=d/l

R*s

Coeficientul global de schimb de caldura va fi:

kT=

kT=0.977 W/mK

Calculul amortizarii oscilatiilor de temperatura "h

Amortizarea oscilatiilor de temperatura h reprezzinta raporul dintre amplitudinea de variatie a temperaturii Ai la fata interioara a peretelui si cea din aerul exterior Ae .

h=

Penru calculul amortizarii se porneste de la interior spre exterior astfel:

Se calculeaza functiile de amortizare "b" incepand cu stratul 1 astfel:

b =chR1s1+M1insh R1s1 unde:

M1in===0.267-0.267i

Introducand in relatie T

b =ch1.428+(0.267-0.267i)sh 1.428=1.341+1.193i

Iar n =modulb =1.795

Si e =argumentb =arctg T41.66=2.78 h

Decib =1.341+1.193i;    n e =2.78 h

b2=ch R2s2+ M2insh R2s2 unde:

M2in=M1fin iar:

M1fin=

deci: M2in=

iar: b2=ch 0.39+ (1.989+0.313i)sh 0.39=1.445+0.723i

n =modul b2==1.616

e =arctg T

b2=1.445+0.723i ; n e =1.77h

b3=ch R3s3+ M3insh R3s3 unde:

M3in=M2fin iar:

M2fin=

deci: M3in=

iar: b3=ch 1.29+ (4.14-0.628i)sh 1.29=4.418+5.471i

n =modul b3==7.031

e =arctg T



b3=4.418+5.471i ; n e =3.41h

b4=ch R4s4+ M4insh R4s4 unde:

M4in=M3fin iar:

M3fin=

deci: M4in=

iar: b4=ch 0.39+ (0.301-0.059i)sh 0.39=1.097+0.145i

n =modul b4==1.107

e4=arctg T

b4=1.097+0.145i ; n e =0.5h

b5=ch R5s5+ M5insh R5s5 unde:

M5in=M4fin iar:

M4fin=

deci: M5in=

iar: b5=ch 0.23+ (1.244+0.352i)sh 0.23=1.142+0.288i

n =modul b5==1.178

e5=arctg T

b5=1.142+0.288i ; n e =0.94h

sau:

baer + Maerin unde:

Maerin=M5fin iar:

M5fin=

deci: Maerin=

iar: baer 0.234+0.031i)

naer=modul baer==1.344

eaer=arctg T

baer i ; naer eaer=0.62h

Notatii folosite:

a coeficientul de conductivitate termica    [W/mK]

s=coeficient de asimilare al caldurii [W/m2K]

d=grosimea stratului [mm]

r=densitate materialului [kg/m3]

R=rezistenta termica a stratului [m2K/W]

ai,e=coeficienti superficiali de transfer de caldura ai aerului la interior si respectiv la    exterior

b=functia de amortizare a stratului

n=amortizarea

e=defazarea

Nota:

Valorile functiilor ch x si sh x au fost extrase din " Indrumatorul de proiectare " Anexa I10.2

Introducand valorile obtinute , rezulta in final amortizarea totala la trecera fluxului termic prin terasa :

hT=

si defazarea totala :

eT=10h

deci :

eT=10h ; hT

b. Planseu de separatie dintre pod si incapere

pod


interior

Se considera o structura monostrat din beton de ipsos cu zgura de cazan.

Caracteristicile termofizice ale materialului sunt:

a [W/mK]

s=6.5 [W/m2K]

d [mm]

Coeficientul global de transfer de caldura va fi :

kp==2.25 [W/m2K]

kp=2.25 [W/m2K]

Conform nomogramelor din fig. 10.3si 10.4 (p.104) din indrumatorul de proiectare :

coeficientul de amortizare este hp

defazarea este ep=0.5 [h]

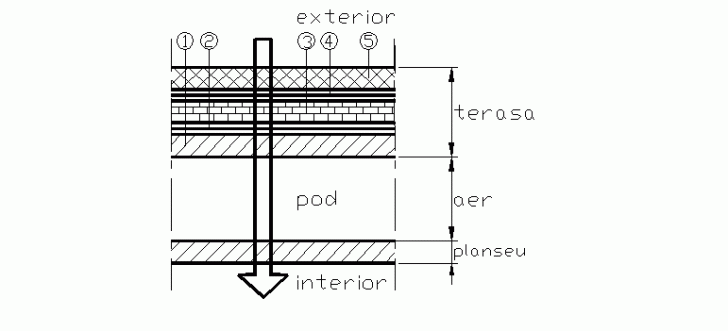

c. Calculul amortizarii si defazarii la trecera prin pod

(Structura cu strat intermediar de aer de grosime mare)

hT eT

haer eaer

hp ep

unde:[Gyuri1]

haer eaer = amortizarea si respectiv defazarea produsa de stratul de aer.(Pt. terasa si planseu se folosesc rezultatele obtinute la punctul a si b .

Conform nomograma din figura 10.5 (p. 105) amortizareaprodusa de stratul intermediar de aer in functie de rezistenta termica a stratului 1 si coeficientul de asimilare termica a aceluiasi strat:

R1=0.093 [m2K/W]

s1=15.36 [W/m2K] Conform Tabel 1

haer

Defazarea produsa in stratul intermediar de aer in functie de aceeasi parametri se obtine din diagrama 10.7 (p.110):

eaer=1.9 [h]

Defazarea totala cu care fluxul termic ajunge in interiorul incaperii va fi:

eTOT eT eaer ep=10+1.9+0.5=12.4h

eTOT 12.4h

Amortizarea totala cu care fluxul termic ajunge in interiorul incaperii va fi :

hTOT hThaerhp

hTOT

hTOT

d.Pereti interiori

Se intalnesc urmatoarele structuri de pereti interiori:

d.1

Elemente componente

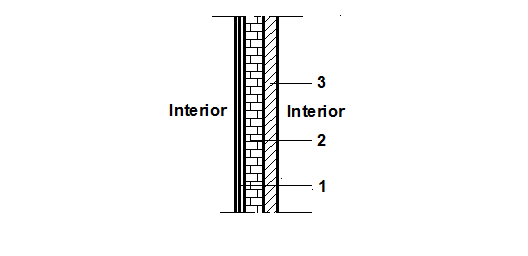

1.Beton armat cu densitate r=2500 kg/m3



2. Strat intermediar de aer

3.Zidarie de caramida G.U.P. r=1200 kg/m3

4. Strat de plus

Caracteristicile termofizice ale straturilor :

Tabel Nr.2

Nr. Strat

d mm

r kg/m3

l W/mK

s    W/m2K

R=d/l

R*s

Coeficientul global de transfer de caldura va fi:

kpi1==1.29 [W/m2K]

kp2=1.29 [W/m2K]

d.2

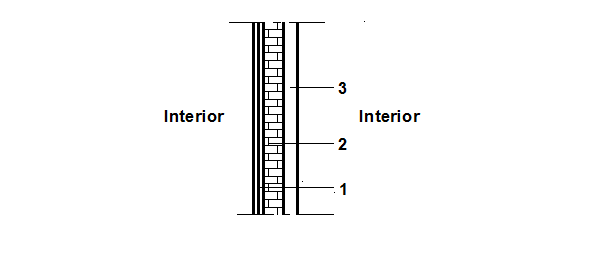

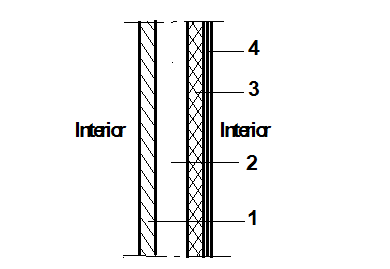

Elemente componente

1. Strat de plus

2. Zidarie de caramida G.V.    r=1200 kg/m3

3. Tencuiala din mortar mixt

Caracteristicile termofizice ale straturilor :

Tabel Nr.3

Nr. Strat

d mm

l W/mK

R=d/l

Coeficientul global de transfer de caldura va fi:

kpi2==1.42 [W/m2K]

kp2=1.42 [W/m2K]

d.3

Elemente componente

1. Strat de plus

2. Zidarie de caramida G.V. r=1200 kg/m3

3. Tencuiala var

Caracteristicile termofizice ale straturilor :

Tabel Nr.4

Nr. Strat

d mm

l W/mK

R=d/l

Coeficientul global de transfer de caldura va fi:

kpi3==2.04[W/m2K]

kp3=2.04 [W/m2K]

Nota:

Proprietatile termofizice ale materialelor s-au extras din Anexa I.-10.1.
