Calculul pierderilor de tensiune

Memoriu tehnic

Calculul pierderilor de tensiune

Datorita circulatiei de curenti si a paramentrilor retelei (R,X) ai elementelor retelei rezulta o cadere de tensiune ΔU care are expresia:

ΔU=U_sursa-U_receptor

Pentru obiectivul in cauza se vor calcula pierderile de tensiune pentru patru scheme echivalente corespunzatoare celor patru taglouri generale. Calculul se va face pentru conditia la limita, respectiv consideram faza cea ma incarcata iar pe celelalte doua faze nu circula curent(ΔU_N=ΔU_F). Pentru circuitele 3f se consideram receptori echilibrati.

Valorile admise ale modului caderii de tensiune in regim normal sunt:

-pentru receptori de iluminat - 8%

-pentru receptori de forta 10%

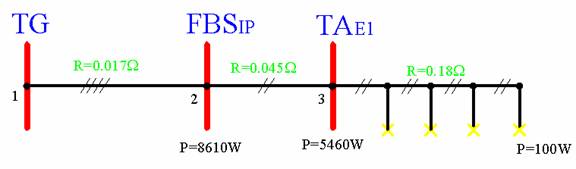

1. Schema echivalenta pentru TGIP

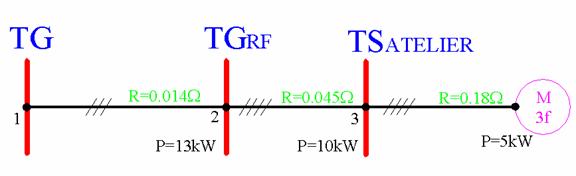

2. Schema echivalenta pentru TGRF

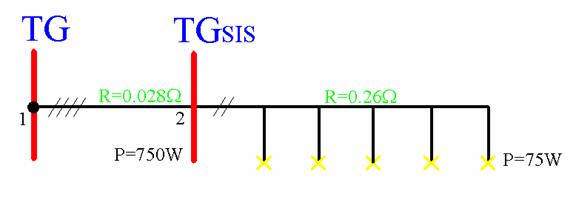

3. Schema echivalenta pentru TGSIS

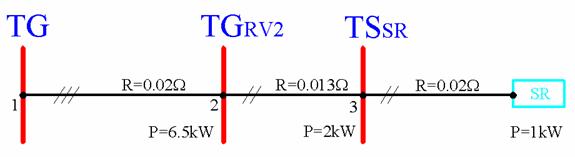

4.Schema echivalenta pentru TGRV₂
