Diode semiconductoare

In lucrare sunt masurate caracteristicile statice ale unor diode semiconductoare, rezulatatele fiind comparate cu relatiile analitice teoretice. Este, de asemenea analizata comportarea diodelor in regim dinamic, semnal mic, joasa frecventa.




1) Caracteristicile statice. Polarizarea directa.

Dioda

k

Rk (kΩ)

ED (V)

VD (V)

ID (mA)

D1

1

0.026

15

0.41

561

1

0.026

20

0.7

742

2

0.1

20

0.38

196

2

0.1

11

0.33

107

3

1.5

11

0.18

7.2

4

10

11

0.14

1

5

100

11

0.08

0.1

6

1000

11

0.056

0.01

7

11

0.04

0

D2

3

1.5

11

0.64

7

4

10

11

0.58

1

5

100

11

0.46

0.1

6

1000

11

0.38

0.01

7

11

0.04

0

Plarizarea inverse.

Dioda

k

Rk (kΩ)

VR=-VD (V)

ED (V)

IR=-ID (mA)

D1

3

1.5

1

1.13

- 1.4

3

1.5

2

1.18

- 2.1

4

10

5

5.86

-1

4

10

10

11.19

- 2.1

5

100

20

38.9

- 0.6

6

1000

40

-57.45

Dioda a intrat in strapungere.

D2

4

10

1

1.09

- 0.2

4

10

2

2.07

- 0.4

5

100

5

5.04



- 0.1

5

100

10

10.09

- 0.2

6

1000

20

21.62

- 0.04

6

1000

40

44.5

- 0.08

Dioda stabilizatoare de tensiune (D3).

ED (V)

k

Rk (kΩ)

VZ (V)

IZ (V)

20

5

100

5.51

0.14

15

100

5.4

0.09

10

100

5.2

0.04

8

100

5

0.03

6

100

4.8

0.01

4

100

4

0

20

4

10

5.6

1.4

18

10

5.6

1.2

16

10

5.58

1

14

10

5.51

0.8

12

10

4.48

0.7

10

10

4.48

0.55

8

10

5.58

0.2

6

10

5.2

0.1

Rezistenta interna.

Dioda

k

Rk (kΩ)

n

Rsn (kΩ)

ED (V)

VD (V)

ID (mA)

Vs (mV)

Ri (masurat) (kΩ)

D1

3

1.5

4

1

11

5.43

3.7

337

1.06

4

10

4

1

11

5.43

0.55

70

1.01

D2

3

1.5

4

1

11

4.2

4.5

2844

3.1

4

10

3

1

11

4.2

0.7

2994

3.5

Dioda electroluminescenta (LED)

Se conecteaza la borna LED (D4) rezistenta R . Se creste tensiunea de alimentare ED de la zero pana la valoarea la care se observa aprinderea LED-ului. Se calculeaza curentul de prag de iluminare al LED-ului.

Ω este rezistenta inseriata cu LED-ul

.

ED = 2.1 V R3=1.5kΩ  IpLED= 0.24 mA

Prelucrarea datelor experimentale. Concluzii.

Caracteristicile statice

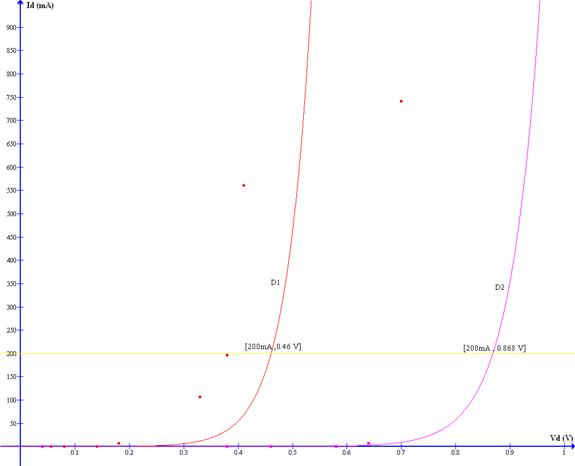

1. Cu ajutorul datelor din tabelul 1 trasati pe acelasi grafic, la scara liniara,

caracteristicile iD(vD), vD 0 pentru diodele D1 si D2 (iD=50 mA/cm, vD=0.1 V/cm)

2. Determinati pentru fiecare dioda (D1, D2) VP alegand IDM = 200 mA si

e = 0,01.

Vp1=0.46 V

Vp2=0.868 V

3. Explicati faptul ca, la curenti normali de utilizare, tensiunea directa pe

diodele cu siliciu este mai mare decat pe diodele cu germaniu.

Din masuratorile efectuale pe cele doua diode cu semiconductori diferiti Si si Ge se poate observa ca tensiunea directa, VD, este mai mare pentru diodele cu Si pentru ca acesta are o banda interzisa mai larga decit a Ge EG,Si = 1.12eV si EG,Ge= 0.67eV.

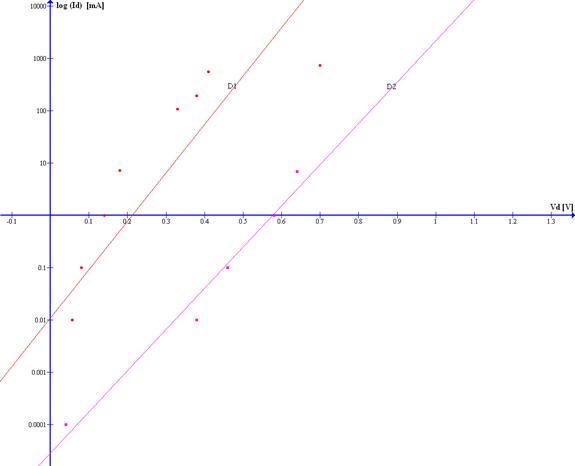

4. Cu ajutorul datelor din tabelul 1 trasati pe acelasi grafic lgiD(vD) pentru diodele D1, si D2 (lgiD=1 cm/decada, vD=0.1 V/cm)

5. Determinati pentru fiecare dioda I0, g si Rs .

I0 (mA)

g (V)

Rs (W)

D1

1.02

100

90

D2

1

150

200

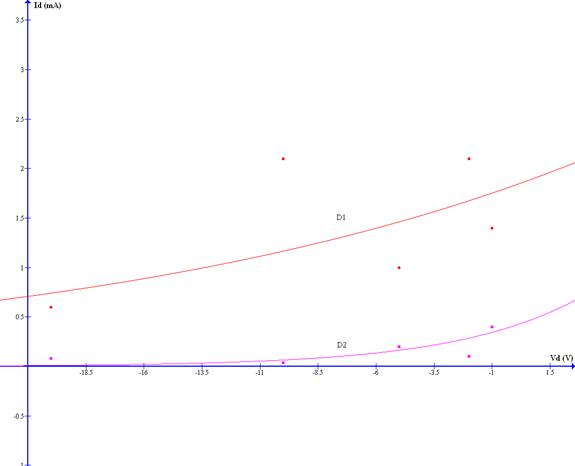

6. Cu ajutorul datelor din tabelul 2 trasati pe acelasi grafic caracteristicile

iD(vD), vD< 0 pentru diodele D1 si D2 (iD=50 mA/cm, vD=0.1 V/cm)

7. Explicati de ce curentul de saturatie determinat din reprezentarea la scara

logaritmica a caracteristicii directe este mai mic decat curentul invers masurat.

In polarizare inversa curentul invers prin dioda poate sa nu depinda de tensiunea inversa aplicata (diode cu germaniu) sau sa creasca odata cu tensiunea (diode cu siliciu). La o anumita valoare a tensiunii inverse aplicate (tensiunea de stapungere) poate apare efectul Zener sau fenomenul de multiplicare in avalansa care se manifesta printr-o crestere abrupta a curentului.

Dioda stabilizatoare de tensiune

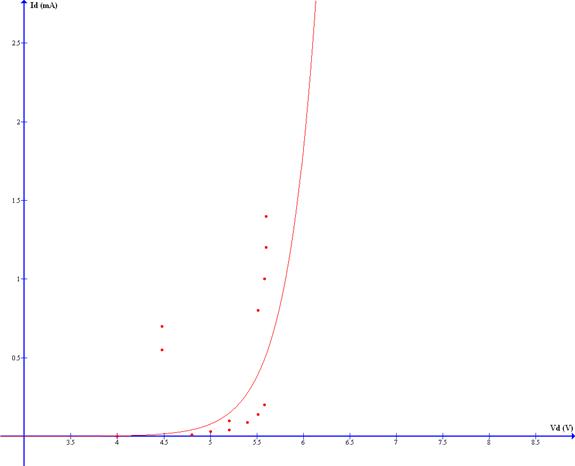

8. Cu datele din tabelul 3 trasati caracteristica iD(vD), vD 0 pentru dioda D3 (iD=50 mA/cm, vD=0.1 V/cm)

9. Determinati IZmin si RZ.

Rezistenta interna

10. Pentru valorile curentului ID din tabelul 4 calculati pentru D1 si D2

valoarea teoretica a rezistentei interne Ri(teoretic) cu relatia (1.11).

Dioda

k

n

Ri(theoretic) (kΩ)

D1

3

4

0.7

4

4

0.5

D2

3

4

2.6

4

3

1.8

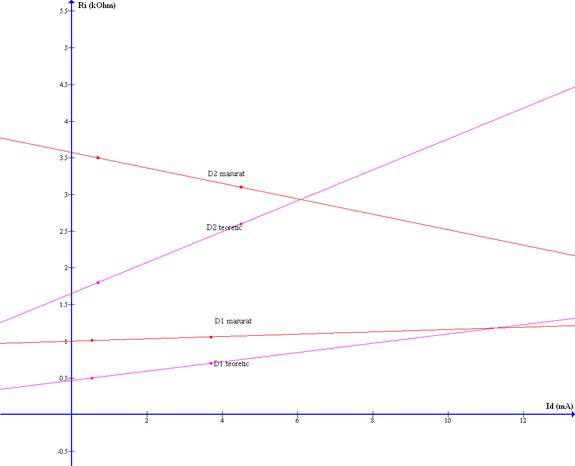

11. Trasati pe acelasi grafic Ri(masurat)(ID) si Ri(teoretic)(ID) pentru diodele D1 si

D2.

12. Explicati eventualele neconcordante intre valorile masurate si cele teoretice.

Neconcordantele se datoreaza capacitatii parazite a diodei care introduce o rezistenta in plus, dar si erorilor de masura ale aparatelor si altor tipuri de erori care intervin in procesul de masurare.
