Verificarea si rectificarea teodolitului
Inainte de efectuarea masuratorilor cu un teodolit este necesar ca acesta sa fie supus unor operatii de verificare si rectificare, acestea din urma daca este cazul. Scopul acestor operatii este acela de a elimina erorile care pot influenta observatiile in timpul masuratorilor.
Pornind de la faptul ca idealul nu poate fi realizat in faza de constructie a teodolitului trebuie avut in vedere si aspectul ca dupa o perioada de folosire aparatul sufera o degradare materializata in primul rand prin degradarea unor componente ale acestuia.
Asadar operatiile de verificare si rectificare a unui teodolit sunt indreptate spre erorile care provin din constuctia aparatului (erori de constructie) sau din degradarea unor parti componente ale lui (erori de reglaj).
Inainte de a analiza aceste operatii se necesita verificarea si rectificarea nivelei torice. Pentru aceasta se aseaza nivela torica pe direclia a doua suruburi de calare. Se duce bula intre repere actionand simunltan si in sens invers de suruburile respective, in continuare se roteste aparatul in jurul axei sale verticale cu 200g. Nivela torica va ocupa o pozitie inversa fata de prima pozitie. Daca bula de aer nu este intre repere se va elimina deplasarea, jumatate din suruiburile de calare si jumatate din surubul nivelei (Surubul de rectificare).
In momentul in care nivela este rectificata axa de rotatie a aparatului este verticala.
Erori de constructie. Provin din neindeplinirea unor conditii de constructie ale teodolitului.
Astfel:
-cercurile gradate nu sunt perpendicalare pe axele lor si anume, cercul orizontal gradat nu este perpendicular pe axa z-z, iar cercul vertical nu este perpendicular pe axa y-y. Se constata acest lucru prin calarea aparatului cu nivele rectificate si rotirea aparatului in jurul axei verticale. Daca bula de aer nu ramane intre repere rezulta ca axa z-z nu este perpendiculara pe cercul orizontal. Rectifcarea acestei erori de constructie se face numai in uzina. La stadiul actual al tehnicii conditia de constructie examinata se realizeaza usor.
-axele nu sunt riguros concentrice cu cercurile gradate respective. Aceasta eroare de constructie determina erorile de excentricitate. Existenta acestei erori se poate constata prin compararea citirilor efectuate la cele doua verniere. Daca intre citiri exista diferenle mai mari de 200g + 2e (e fiind precizia aparatului) atunci exista eroarea de excentricitate a alidadei. Practic eroarea de excentricitate a alidadei se elimina prin citiri la ambele microscoape si efectuand media.
-axa de vizare a lunetei x-x nu trece prin axa verticala z-z a teodolitului. aceasta eroare de constructie a apartului determina eroarea de excentricitate a lunetei. Si aceasta eroare se elimina prin citiri la ambele microscoape si efectuand media.
-Gradaliile cercurilor nu determina diviziuni egale. Aceasta eroare de constructie determina erorile de diviziune. Erorile de diviziune sunt semnificative numai in lucrarile de mare precizie si efectul lor poate fi redus prin masurarea unghiurilor de mai multe ori si pe mai multe portiuni ale cercului gradat (cu origini diferite).
Erori de reglaj
Provin din uzura aparatului sau dereglarea unor parti competente.
Astfel:
-Axa de rotatie z-z nu este verticala. Eroarea se elimina prin calarea aparatului.

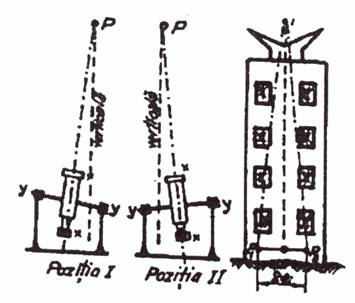

-Axa y-y nu este orizontala, respectiv nu este perpendiculara pe axa z-z. Aceasta eroare de reglaj determina asa numita eroare de inclinare. Se constata facand observatii asupra unui punct situat la o inaltime mare in cele doua pozitii ale lunetei (cu cercul vertical la stanga si cu cercul orizontal la dreapta ). Se proecteza in continuare vizele la inaltimea aparatului (cu cercul orizontal blocat) si daca vizele nu se confunda deci exista punctcle P , si P2, distincte exista eroare, dublul ei fiind insasi distanta P , P2
Pentru verificarea erorilor de inclinatie se actioneaza asupra unor suruburi, daca exista, aflate pe una din furcile alidadei. La aparatele moderne nu este cazul de rec tificare.

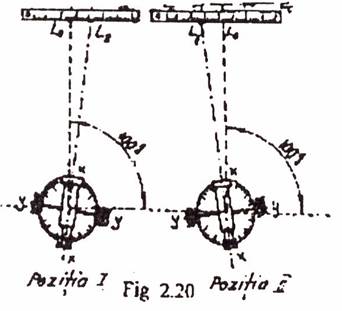

Axa de viza x-x nu este perpendiculara pe axa y-y. Aceasta eroare de reglaj determina eroarea de colimatie si este consecinta deplasarii laterale a firului reticular vertical fala de axa lunetei. Se constata efectuand observati asupra unei mire gradate orizontale in ambele pozitii ale lunetei.
Observatiile efectuate la cercul orizontal daca vor duce la lecturile. Diferite L1 si L2 atunci exista eroare de colimatie dublul ei fiind exprimat prin diferepa L2- L1.
Eroarea de colimatie se rectifica prin deplasarea diafragmei cu firele reticulare pana in momentul in care pe mira gradata se observa diviziunea situata la mijiocul segmentului Ll. L2.
Practic erorile de inclinatie si colimatie pot fi eliminate prin metoda de lucru care consta in efectuarea observatiilor in cele doua pozitii ale lunetei si efectuand
media lor.
- Firele reticulare nu sunt in poziti necorespunzatoare.
Verificarea se efectueaza urmarind cu firele reticulare (vertical si orizontal) prin miscarea verticala si orizontala a lunetei in acelasi plan vertical si la aceasi inaltime un fir vertical si un punct. Pentru rectificare se actioneaza de surubul de rectificare a reticulului.
-Cercul vertical cu linia indexurilor neorizontala.
Aceasta eropare de dereglare determind eroare de index a cercului vertical. Se datoreaza faptului ca linia indexurilor nu este orizontala (sau vertical) si face cu tangenta la nivela torica (directricea) sau cu verticala un unghi oarecare, de asemenca axa de vizare proiectata pe cercul vertical nu coincide cu linia care uneste gradatiile Og si 200g sau 100g si 300g de pe cercul vertical.
Eroarea de index a cercului vertical se constata vizand un punct in ambele poziti ale lunetei si efectuind citirile corespunzatoare la cercul vertical dupa ce in prealabil in fiecare pozitie a lunetei sa centrat nivela de pe cercul vertical.
Daca suma citirilor difera de 400g inseamna ca exista eroare, diferenta exprimind dublul erorii de index a cercului vertical.
Pentru rectificare se calculeaza diferenta 400g a sumei citirilor efectuate in cele doua pozitii ale aparatului, se imparte la doi si rezultatul se adauga la citirea efectuata in pozitia a doua a lunetei. Se introduce aceasta valoare in aparat si se rectifica nivela cercului vertical in sensul ca se actioneaza asupra surubului ei pana bula de aer intra in repere. Astfel daca citirile in pozitiile 1 si 2 ale lunetei sunt 97.16 si 302.72, atunci avem :
Eroarea indexului este 6 minute deci citirea in pozitia a doua a lunetei si care se introduce in aparat va fi 302.78.
Dupa aceasta, se vizeaza din nou la ambele pozitii ale lunetei pentru verificare.
La unele teodolite moderne pozitia corecta a indexului cercului vertical se asigura automat, prin folosirea de compensatoare.
Verificarea si rectificarea erorilor de reglaj se face obligatoriu in ordinea descrisa.
