Calculul debitului de aer

1.Debitul de aer pentru sistemul de ventilare sus-jos




situatia de vara

Debitul de aer rezulta din conditia eliminarii simultane a degajarilor de caldura si umiditate pt. situatia defavorabila (cea de vara) si anume:

L= [kg/s]

Unde:

Qv=sarcina termica de vara sistem sus-jos

Gv=sarcina de umiditate

Cunoscand tI=26 [ C] si jI=55% se stabileste punctul Iv din diagrama i-x se citeste:

iI=57 [kJ/kg]

xI=11.65 [g/h]

Verificare :

i=t+(1.84t+2500)x*10-3=26+(1.84*26+2500)11.65*10-3=

=568[kJ/kg]

deci valoarea entalpiei citita din diagrama i-x se verifica .

Pentru calculul debitului de aer L este necesara reprezentarea starii aerului climatizat pentru a se citi ic si xc .

Se calculeaza raza procesului ev pe baza raportului dintre bilantul termic Qv si bilantul de umiditate Gv :

ev==5990 [kJ/kg]

ev=5990 [kJ/kg]

Stabilirea temperaturii aerului refulat tc

Pentru stabilirea temperaturii aerului refulat se pleaca de la valorile recomandate ale diferentei de temperatura dintre temperatura aerului interior

ti si temperatura aerului refulat tc , deci:

Dt= ti -tc

Pentru sistemul de ventilare sus-jos se recomamda :

Dt= 4 C]

Pentru determinarea debitului de aer este necesara fixarea starii aerului climatizat care rezulta la intersectia intre paralela la ev prin punctul de stare I si dreapta tc

Calculul debitului de aer

ti= C] ; ii=57 [kJ/kg] ; xi=11.65 [g/kg] ; Qv=50.91 [kW]

Tabel 16

Dt C]

tc    C]

ic    [kJ/kg]

xc    [g/kg]

Di     [kJ/kg]

Dx [g/kg]

Lmas    [kg/s]

rc r *T0/T

Lv [m3/s]

Lv    [m3/h]

n=Lv/V

Concluzie :

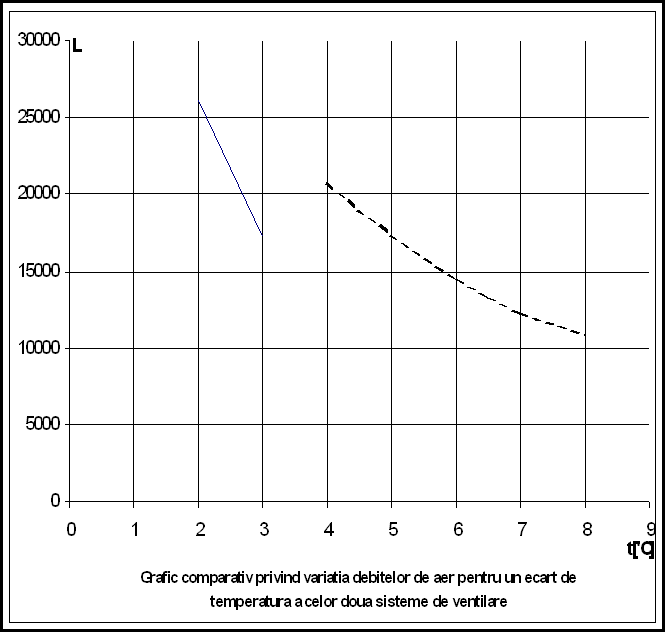

1.Conform graficului anexat , debitul de aer in cazul sistemului de ventilare sus-jos va fi cel corespunzator unei diferente de temperatura Dt=5,1 [ C] , deoarece acesta ar fi egal cu cel de la sistemul de ventilare jos-sus la diferenta de temperatura Dt=3 [ C] .



2.Tinand insa cont de inaltimea salii se adopta debitul de aer rezultat pentru Dt=5 [ C] ceea ce satisface practic ambele solutii.

2.Debitul de aer pentru sistemul de ventilare jos-sus

situatia de vara

In situatia de fata obiectivul studiat este o sala aglomerata in care introducerea aerului se face direct in zona de sedere prin contratreapta.

Determinarea debitului de aer se face cu relatia:

L= [kg/s]

Calculul se face pentru un ecart de temperatura Dt=2 3 [ C rezultatele fiind centralizate in tabelul de mai jos:

ti= C] ; ii=57 [kJ/kg] ; xi=11.65 [g/kg] ; Qv=17.7 [kW]

Tabel 17

Dt C]

tc    C]

ic    [kJ/kg]

Di [kJ/kg]

Lmas[kg/s]

rc r *T0/T

Lv    [m3/s]

Lv    [m3/h]

n=Lv/V


Caiptolul 6. Recalcularea parametrilor aerului climatizat IARNA 6.1.Pentru sistemul de ventilare     sus-jos

Stabilirea parametrilor aerului climatizat iarna este necesara pentru reprezentarea proceselor de tratare complexa si pentru a vedea daca se verifica conditiile:

Dtiarna<Dtvara

tc>15 [ C]

Starea aerului climatizat rezulta prin particularizarea debitului de aer la conditiile de iarna:

L= [kg/s]

Se cunoaste starea aerului interior iarna:

ti=20 [ C]

I

ji=50 %

Din diagrama i-x rezulta:

ii=38.8 [kJ/kg]

I

xi 7.4 [g/kg]

Este cunoscut debitul de aer din conditia de vara conform Tabel 16

Liarna=79 [kg/s]

Parametrii aerului climatizat se determina cu relatiile:

=31.7 [kJ/kg]

=6.65 [g/kg]

Starea aerului climatizat rezulta la intersectia ic cu xc.

Din diagrama i-x se citesc:

tc=15 [ C]

C

jc=62 %

Rezulta ca cele doua conditii impuse sunt respectate.

6.2. Recalcularea parametrilor aerului climatizat IARNA

Pentru sistemul de ventilare     jos-sus

Stabilirea parametrilor aerului climatizat iarna este necesara pentru reprezentarea proceselor de tratare complexa si pentru a vedea daca se verifica conditiile:

Dtiarna<Dtvara

tc>15 [ C]

Starea aerului climatizat rezulta prin particularizarea debitului de aer la conditiile de iarna:

L= [kg/s]

Se cunoaste starea aerului interior iarna:

ti=20 [ C]

I

ji=50 %

Din diagrama i-x rezulta:

ii=38.8 [kJ/kg]

I

xi 7.4 [g/kg]

Este cunoscut debitul de aer din conditia de iarna conform Tabel 16

Liarna=71 [kg/s]

Parametrii aerului climatizat se determina cu relatiile:

=34.3 [kJ/kg]

=6.63 [g/kg]

Intrucat raza procesului ei=¥ , starea aerului climatizat rezulta la intersectia ic cu xc=xi (conditie verificata analitic ).

Din diagrama i-x se citesc:

tc=15,7 [ C]

C

jc=68 %

Rezulta ca cele doua conditii impuse initial sunt respectate.

Caiptolul 7. Calculul debitului minim de aer proaspat

Pentru determinarea debitului minim de aer proaspat trebuiesc respectate urmatoarele conditii:

7.1. Diluarea degajarilor de dioxid de carbon

Lp= [kg/s]

YCO2=debitul de dioxid de carbon degajat in incapere

Conform Cap.4.3. :

YCO2=4.375*10-3 [kg/s]=15750 [kg/h]

Ya=concentratia admisa de dioxid de carbon in functie de destinatia incaperii si durata de sedere .

Conform Tabel 9.3 p.94 I.P. pentru incaperi in care oamenii se afla un timp scurt:

Ya=3     [g/kg]

Yr=concentratia normala de dioxid de carbon a aerului exterior

Conform Tabel 9.2 p.94 I.P. pentru orase mari:

Yr=0.75 [g/kg]

Introducand in relatie:

Lp===7000 [kg/h]=1.94 [kg/s]

Lp=1.94 [kg/s]

7.2. Conditii de respecterea normelor sanitare

Lp=N*lsp [kg/s] unde:

lsp=debitul specific impus de normele igenico-sanitare

lsp=20 [m3/h*pers] pentru incaperi in care nu se fumeaza

rezulta:

Lp=N*lsp =450*20=9000 [kg/h]=10800[kg/h]=3 [kg/s]

Lp=3 [kg/s]

7.2. Limitarea la minimum 10% din debitul total de aer

Lp=0.1*L =0.1*79=0.579 [kg/s]

Se adopta Lp=max(Lp;Lp;Lp)=max(1.94;3;0.579)=3 [kg/s]

Lp=3 [kg/s]

Debitul de aer recirculat este dat de relatia:

Lr=L-Lp=79-3=2.79 [kg/s]

Lr=2.79 [kg/s]
