Sa se proiecteze un cutit roata disc

Tehnica mecanica

+ Font mai mare | - Font mai mic







TEMA DE PROIECT

Sa se proiecteze un cutit roata disc pentru care se dau urmatoarele:

-modulul m = 3

-unghiul α

-clasa de preczie AA.

CUPRINS

1.Consideratii privind proiectarea si constructia sculei cutit roata, procedee de prelucrare pe masina unealta.

2.Consideratii si caracteristici privind semifabricatul sculei de priectat referitor la structura, tratamentului termic, caracteristici mecanice.

3.Stabilirea schemei de aschiere – aprecieri si comentarii privind schema stabilita.

4.Calcule si mod de aschiere pentru procesul de prelucrare cu scula data ; alegerea, elaborarea si argumentarea solutiei constructive folosite.

5.Stabilirea schitei si a dimensiunilor nominale pentru piesa de prelucrat.

6.Proiectarea analitica si constructiva a sculei date precum si dimensionarea si verificarea acesteia.

7.Ascutirea si controlul cutitelor–roata pentru danturare.

8.Consideratii privind indicatorii tehnico-economici.

9.Conditii tehnice de executie si exploatare.

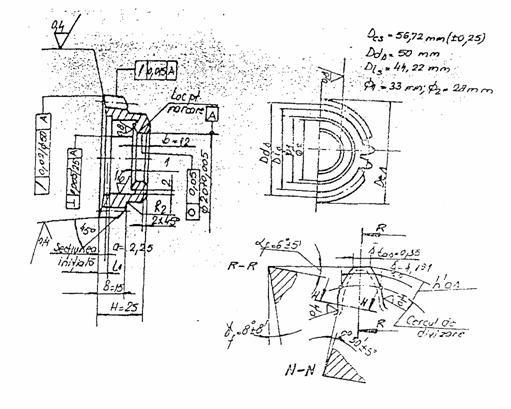

10.Desenul de executie al sculei date.

1. CONSIDERATII PRIVIND PROIECTAREA SI CONSTRUCTIA

SCULEI CUTIT ROATA,PROCEDEE DE PRELUCRARE PE MASINA

UNEALTA.

1.1 Consideratii privind proiectarea si tehnologia de realizare a sculei cutit - roata:

Cutitele roata sunt scule de forma unor roti dintate avand dintii prevazuti cu unghiurile necesare aschierii (fig. 1 .1).

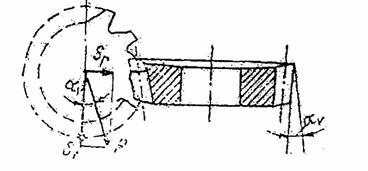

Figura 1.1 Cutitele roata sub forma unor roti dintate

Cutitul roata ia nastere prin transformarea in scula aschietoare a uneia din rotile angrenajului suprafata frontala devine fata de degajare, iar flancurile devin fete de asezare.

Este o scula aschietoare folosita la generarea prin rulare a danturilor cilindrice sau neevolventice, interioare sau exterioare, dantura dreapta sau inclinata, prin procedeul de mortezare sau rabotare, in orice fel de productie. Este singurul mod de generare prin rulare a danturilor cilindrice interioare. In figura 1.2 este reprezentat schematic si modul de prindere al principalelor tipuri constructive

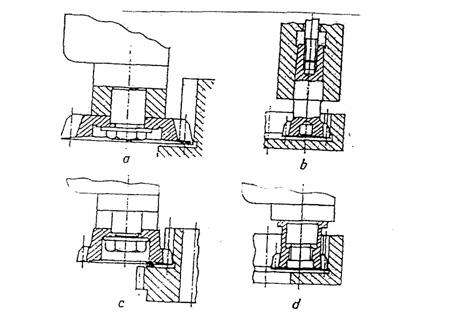

Figura 1.2 Modul de prindere a principalelor tipuri constructive de cutite roata.

Din punctul de vedere al calitatii prelucrarii, cutitele roata sunt de degrosare si de finisare , deosebirea dintre ele remarcandu - se Ia grosimea diferita a dintelui si cateodata Ia profilul sau. Grosimea dintelui cutitului de degrosare inglobeaza si adaosul prelucrarii de finisare ulterioare. De asemenea, profilul dintelui de degrosare este bine sa corespunda cremalierei flancate, pentru a usura prelucrarea cu scula de prelucrare cu scula de finisare.

Dupa felul directoarei danturii generate, cutitele roata sunt cu dinti drepti si cu dinti inclinati. Aceasta caracteristica va influienta foarte mult asupra proiectarii si constructiei cutitelor roata.

1.2 Utilizarea sculei cutit - roata si geometria constructiva a cutitului roata cu dinti drepti

Cutitele roata sunt scule aschietoare destinate prelucrarii prin mortezare a danturii exterioare sau interioare a rotilor dintate cilindrice cu dinti drepti, cu dinti inclinati sau in V, prezentand din acest punct de vedere un grad ridicat de universalitate ca urmare a accesului taisurilor in zone inaccesibile pentru alte tipuri de scule, ca de exemplu freze disc modul, freze melc modul etc. De asemenea, este de retinut si faptul ca cutitele roata sunt singurele scule aschietoare de danturat cu care se pot prelucra roti dintate cilindrice cu dantura interioara prin metoda generarii.

Din punct de vedere geometric, cutitele de acest tip reprezinta roti dintate carora Ii s-au

imprimat calitati aschietoare, prin executarea fetei de degajare dupa o suprafata conica (

figl .3) prin care se asigura un unghi de degajare pozitiv si prin forma evolventoidal -

elicoidala a fetei de asezare care asigura o valoare pozitiva a unghiului de asezare α.

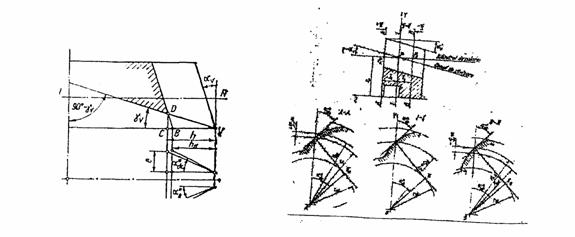

Figura 1.3 Cutitele roata ce prezinta un unghi de degajare pozitiv

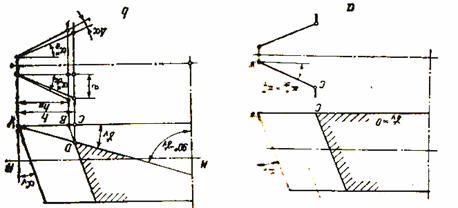

La proiectarea acestei scule, una din problemele ce trebuie rezolvate se refera Ia determinarea domeniului de utilizare a cutitului roata, domeniu delimtat intre sectiunile A-A ; B-B. Pozitia celor doua sectiuni este determinata de cotele l si l date de relatiile:

l ζm/tg α 1 ζm/tg α

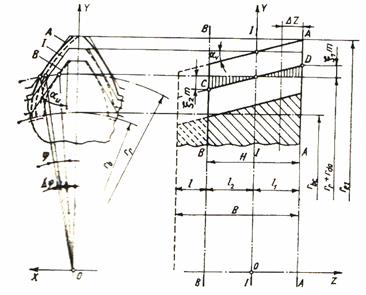

Figura 1.4 Determinarea domeniului de utilizare a cutitului roata

Cele 2 sectiuni A-A si B-B stabilesc corijarile, limita pozitiva sau negativa intre care se gaseste latimea utila a cutitului roata, acesta putand sa fie reascutit numai intre aceste 2 sectiuni. In fig. urmatoare sunt reprezentate calitativ profilele dintilor in cele 3 sectiuni, toate cele trei find diferite portiuni ale aceleasi evolvente de inlocuire care pleaca de pe cercul de baza de raza r

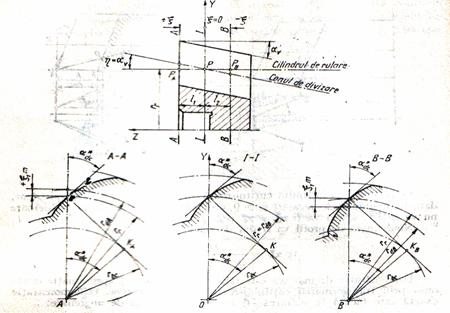

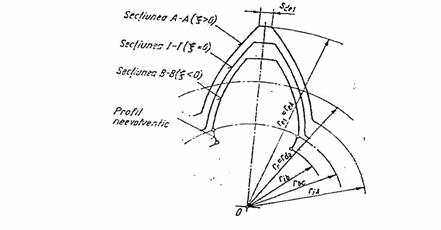

Figura 1.5. Reprezentarea profilele dintilor in cele 3 sectiuni

a)Unghiul de degajare la varful dintelui se alege astfel incat γ=5° pentru cutite roata de finisare si γ pentru cutite-roata de degrosare. Se remarca valorile relativ mici ale unghiului de degajare la varful dintelui, acesta deoarece abaterea profilului de inlocuire fata de evolventa teoretica creste cu marimea unghiului de degajare. Fata de degajare a cutitului-roata este conica. Unghiul de degajare are valori foarte mici.

b) Unghiul de asezare Ia varful dintelui se alege in functie de unghiul de angrenare:

α=6° si α

1.3 Constructii de cutite-roata cu dinti drepti

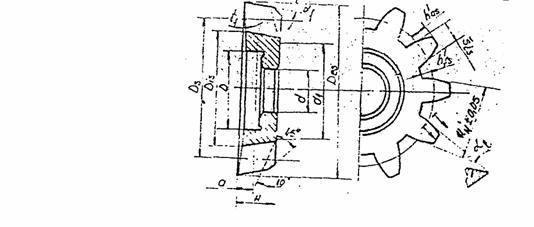

Proiectarea unui cutit se finalizeaza printr-un desen de executie. fn figura 1 .6.a

este schitat desenul de executie pentru un cutit-roata cu coada conica, iar In figura 1 .6.b este schitat un cutit roatä disc.

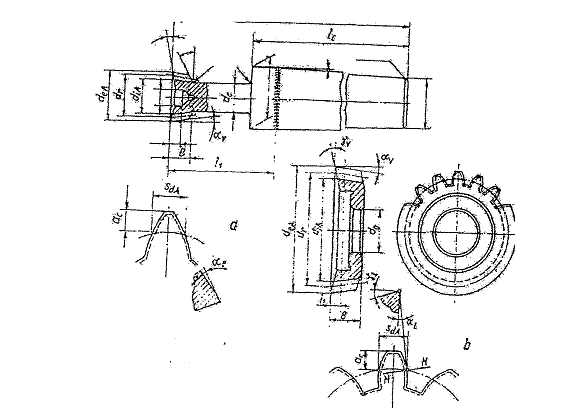

Figura 1.6 Cutit-roata cu coada conica respectiv disc.

Exploatarea sculei

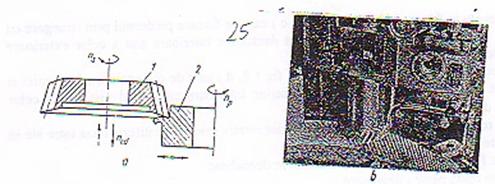

Tehnologia prelucrarii danturii cu cutitul-roata de mortezat se bazeaza pe generarea profilului cu roata dintata generatoare. Cutitul-roata 1 este de forma unei dintate conjugate aflate in prelucrare 2, avand o anumità geometrie a danturii care sa permita prelucrarea prin aschiere (fig.1.7.).

Figura 1.7. Geometria danturii

Cinematic trebuie realizatä conditia de angrenare determinatä cu relatia: flr/fls=Zs/Zr In care:

- nr este turatia semifabricatului, rot/min

- ns turatia rotii-scula, rot/min

- zs numarul de dinti ai rotii scula

- zr numarul de dinti ai rotii care se prelucreaza

Miscarile necesare prelucrarii sunt urmatoarele:

- miscarea principala de aschiere a sculei care este o miscare rectilinie alternativa caracterizata prin numarul de curse duble pe minut

- miscarea de rulare care asigura reglarea rotii cu scula

- miscarea de avans radial realizata de catre scula sau piesa pentru a se ajunge Ia adancimea de aschiere totala

- miscarea radiala mica a piesei sau sculei pentru a proteja scula Ia intoarcere

1.4 Clasificarea cutitelor - roata:

In functie de felul danturii de executat avem

- cutite roata cu dinti drepti destinate prelucrarii danturii rotilor cilindrice cu dinti drepti,

- cutite roata cu dinti inclinati folosite pentru prelucrarea danturilor rotilor cilindrice cu dinti elicoidali sau in forma de V

Dupa modul de pozitionare, fixare pe masina de danturat, cutitele de danturat se impart in:

- cutite roata cu coada utilizate in special Ia prelucrarea rotilor dintate cu dantura interioara de modul mic, iar acestea se impart astfel:

- cutite roata sub forma de disc ( fig. 1.8,a ) utilizate in general la prelucrarea danturilor exterioare, la care fixarea se face pe dorn si strangerea se realizeaza cu o piuluta din fata,

- cutite roata in forma de oala sau clopot ( fig.1.8, b ) Ia care piulita de fixare este cuprinsa in intregime in locasul frontal, din care motiv aceste scule sunt folosite La prelucrarea rotilor dintate cu praguri,

- cutite roata in forma de bucse (fig. 1.8, c) care se fixeaza pe dornul prin strangere cu filet ; aceste cutite se folosesc la prelucrarea danturilor interioare sau a celor exterioare avand module mai mici,

- cutite roata cu coada conica, cilindrica (fig. 1.8, d) sunt de dimensiuni relativ mici si se folosesc in general la prelucrarea danturilor interioare cu modul mic sau a celor exterioare de dimensiuni si module foarte mici

- cutite roata cu alezaj, au diametrul exterior relativ mare si se diferentiaza intre ele in functie de sistemul de fixare

In furictie de felul operatiei pe care o executa se deosebesc:

- cutite roata pentru degrosare

- cutit roata pentru finisare

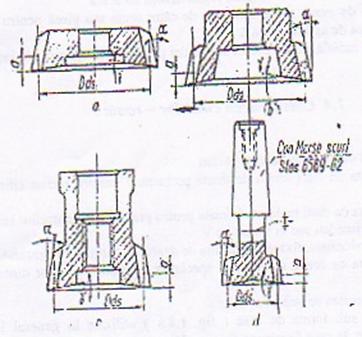

Figura I .8.Tipuri de cutite roata disc

1.5 Procedee de prelucrare si fabricare pentru scula data.

Cutitele roata sunt scule de forma unor roti dintate figural .9. avand dintii prevazuti cu unghiurile necesare aschierii. Cutitul roata este o scula complexa, asemanatoare cu o roata dintata cu un numar oarecare de dinti, avand muchiile aschietoare dupa conturul dintelui pe partea frontala a rotii. Elementele constructive ale cutitului roata sunt: diametru de divizare, numarul de dinti, diametrul exterior al cutitului roata, inaltimea cutitului, diametrul alezajului.

Figura 1.9. Cutitele roata sunt scule de forma unor roti dintate

Diametrul de divizare a! cutitului roata trebuie sa fie cat mai mic posibil, pentru a se obtine o rigiditate mare . Astfel alegerea unui diametru de divizare mic, duce Ia deformari importante ale evolventei la roata dintata care se prelucreaza.

Practic diametrul de divizare nominal al cutitului se da in functie de modulul rotii de prelucrat, de tipul cutitului si caracteristicile constructive ale masinii unelte.

Diametrul de divizare nominal de 75, 100 nu sunt cele mai utilizate, din cauza ca celelalte valori se executa foarte greu pe masinile unelte existente.

Operatia de forjare este obligatorie, avand scopul de a se obtine o imbunatatire a structurii materialului si deci o imbunatatire a proprietatilor mecanice. La forj area materialului se vor executa si una, doua eprubete martor necesare la operatiile de tratament termic pentru stabilirea temperaturilor optime. Executarea danturii se face pe masina de frezat cu freza melc. Operatia se executa in doua faze: mai intai se frezeaza cilindrii, execudandu-se o de grosare a danturii, dupa care se executa finisarea, obtinandu-se miscarea de avans, prin coordonarea avansu!ui vertical Sv si radial Sr. Raportul ditre cele doua cele avansuri trebuie sa dea unghiul de asezare α Ia varful dintelui din figura l.10, astfel: Sr/ Sv = tg α

Figural.10. Raportul dintre cele doua avansuri

Operatia se executa pe adancimea totala a dintelui, lasandu-se adaos de rectificare numai pe flancuri. Cunoscandu-se elementele danturii cutitului se determina caracteristicile frezei melc utilizate. Astfel se calculeaza profilul frezei in sectiunea normala, diametrul si numarul de dinti; astfel cu aceste elemente se alege freza corespunzatoare.

La cutitele pentru mortezat cu dinti drepti freza se inclina cu un unghi egal cu panta elicei frezei melc. Parametrii aschietori ai cutitului roata pentru mortezare se realizeaza prin operatia de rectificare; iar pentru rectificarea flancurilor dintilor se utilizeaza dispozitive speciale de copiat evolvente figura 1.11 unde cutitul roata pentru mortezare si cu sablonul de copiat se va fixa pe un dorn; iar ansamblul se poate roti si culiseaza intr-un ghidaj

1- sablon

2- opritor fix

3- corp oscilant

4- piatra abraziva

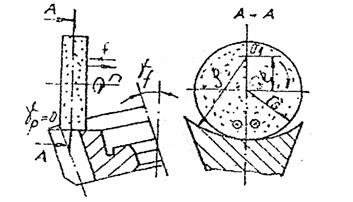

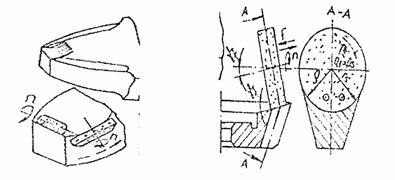

Figura 1.11 Rectificarea flancurilor dintilor

Cand rectificarea se executa pe masina tip Niles, cutitul trebuie inclinat in asa fel incat generatoarea lui sa fie paralela cu directia de avans vertical al pietrei pentru rectificare ; in acest scop se utilizeaza dispozitivul din figura 1.12

placa de baza

2- brat

3- tija antrenoare

4- cutit

5- dorn

6- surub

Figura 1.12 Dispozitiv pentru rectificare

1.6 Elemente geometrice de pe fata de degajare a cutitului roata

Se refera Ia dimensiunile sculei in stare noua masurate pe fata de degajare.

Este necesara determinarea urmatoarelor marimi:

-diametrul cercului exterior: d = d +2*m* ζ = d+2(f +c + ζ )*m

-diametrul interior (d) = d +2mψ -2 Δr

-grosirnea dintelui pe cercul de divizare:

(s ) γ = + 2ζtg α + j (finisare)

(s ) γ = +2ζtg α -2a (degrosare)

-grosimea pe coada (s ) = d*sinφ

-inaltimea h = 0,5(d -dcosγ)

1.7. Masina de danturat cu cutit-roata

Aceste masini sunt destinate prelucrarii rotilor dintate cu dantura drepta sau inclinata, exterioara sau interioara, a sectoarelor dintate, a canelurilor cilindrice scurte, precum si danturii cremalierelor, folosindu-se in acest caz accesorii speciale.

In functie de directia de deplasare a sculei, se deosebesc masini orizontale si verticale, care lucreaza prin mortezare, respectiv rabotare. La ambele tipuri de masini, profilul evolventic se genereaza cinematic print rulare dupa metoda cu dreapta MOBILA. Profilul evolventic al dintelui se obtine ca infasuratoare a pozitiilor succesive ale muchiilor aschietoare.Structura lantului cinematic de rulare la prelucrarea cu cutit roata este redata mai jos :

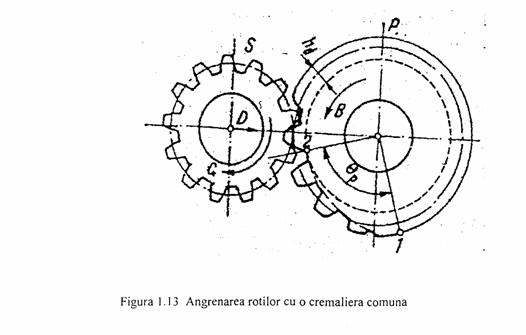

Cele doua roti care angreneaza au o cremaliera comuna, a carei linie de referinta N-N este tangenta Ia cercurile de raza R si R si care se deplaseaza in timpul rularii cu viteza v. Miscarile de rotatie A (n) si B (n) sunt continue, find corelate print lantul cinematic de rulare, reglat prin rotile de schimb A si B. Din egalitatea vitezelor de rulare ale celor doua elemente, v .m.z.n respectiv

v .m.zn rezulta relatia:

n/n=z/z

Scriindu-se ecuatia de transfer intre scula si piesa: n = nl/iiA/Bi , si atunci rezulta formula de reglare de forma:



A/B = C z/z

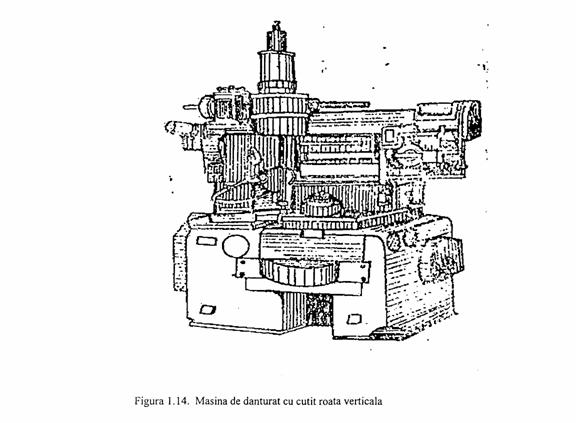

Masina de danturat cu cutit roata verticala

Aceasta este reprezentata in figura urmatoare:

Lantul cinematic principal asigura sculei S miscarea principala A pe traiectoria rectilinie-alternativa. Scriindu-se ecuatia de transfer n= niA/Biiisi tinandu-se seam ca ca n = 1000 v/21 rezulta raportul rotilor de schimb A si B de forma A/ B = C v/l in care :

- Ceste constanta lantului cinematic principal;

- vviteza principala de aschiere, in mm/min;

- l lugimea cursei sculei, in mm.

Lantul cinematic de avans circular imprima sculei miscarea de rotatie C. Marimea avansului circular s reprezinta marimea arcului pe cercul de rulare al sculei la o cursa

dubla a acesteia. Considerandu-se ca scula executa n se scrie egalitatea

Sn= πdn,    din care rezulta

n/ n = Sc/π d.

Considerandu-se ca marimea de intrare turatia n (n= n , deoarece i = 1) a ecanismu1ui Me, jar ca marime de iesire turatia n, ecuatia de transfer a lantului cinematic are forma :

N = n 1/i A /Bii

Formula de reglare este :

A /B= C Sc /d.

Lantul cinematic de avans radial asigura deplasarea radiala D intre scula si piesa pentru realizarea inaltimii hd prescrisa a dintelui, corespunzator rotirii piesei cu unghiul θ.

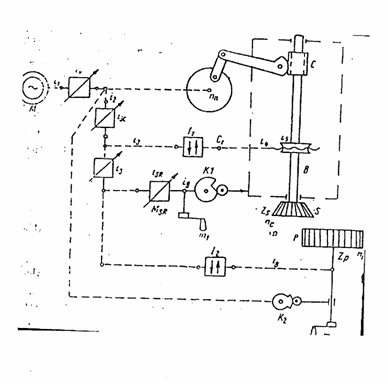

Figura 1.15 Schema cinematica de danturare.

Pe toata durata rotirii, in continuare a piesei cu cel putin 360˚ miscarea D inceteaza deoarece cama K care deplaseaza suportul S al culisoului, are raza constanta.

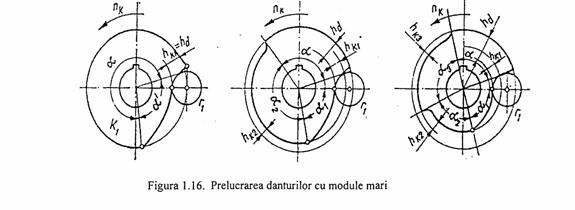

La prelucrarea danturilor cu module mari, inaltimea se realizeaza in doua sau trei treceri. Dupa fiecare patrundere, avansul radial este oprit si urmeaza rularea cu o rotatie completa pentru prelucrarea tuturor dintilor Ia aceeasi inaltime.

2. Consideratii privind semifabricatul de prelucrat si semifabricatul sculei de proiectat

Cutitele roata se executa forjate din otel rapid R3 sau R4 sau din oteluri echivalente cu acestea.

In cazul cutitelor roata cu coada ,coada se executa din otel 40Cr10 sau OLC45.

La sudura nu se admit sufluri si nu se admite nici sudura incompleta .Duritatea partii aschietoare a cutitului roata trebuie sa fie 63. . .66 HRC ,iar duritatea cozii la cutitele roata cu coada 30.. . .45 HRC.

In portiunile de lucru nu se admit puncte decarburate sau moi.

Semifabricatele forjate se utilizeaza in locul otelului laminat la cald, la fabricarea cutitelor de mortezat si a frezelor obisnuite.

Sculele fabricate din otel bine forjat au o durabilitate mai mare decat cele din otel laminat la cald ,datorita unui fibraj si a unei structuri imbunatatite si repartizarii mai uniforme a carburilor.

Forjarea in matrita asigura o economie de material foarte mare.

La fabricarea cutitelor disc pentru debitat si fasiat metale se folose un otel aliat 45 MoCrNi40 .Prezenta elementelor de aliere la Mo,Cr,Ni in compozitia acestui otel influenteaza favorabil obtinerea unei structuri cu proprietati tehnologice si de utilizare superioare otelului carbon. Intrucat elementele de aliere deplaseaza punctul eutectoid catre valori mai mici rezulta ,ca ,corelarea continutului de carbon cu continutul total de elemente de aliere constituie una din problemele de baza de a carei rezolvare ,depinde in mare masura performanta sculei realizate. Astfel ,se observa:

-o crestere a calibilitatii

-rezistenta la uzura pentru valori comparabile ca duritate este mai mare;

-caracteristicile mecanice ale sculei au o stabilitate sporita;

-au o rezistenta la socuri mecanice ,la coroziune in ariumite medii si o durabilitate mult redusa dupa tratamentul termic.

Se admite la cutitele roata din clasa A si B ca rugozitatea suprafetei alezajului de fixare sa fie Ra=0,4 m. Pentru cutitele roata din clasa B de precizie se admite ca rugozitatea suprafe de degajare sa fie Ra =0,8 m.

Conicitatea si ovalitatea alezajului de fixare trebuie sa se gaseasca in limitele admise pentru diarnetrul alezajului.

Toleranta conului Morse ,la cutitele roata cu coada se va lua conf.STAS 6569-77.

Toleranta pentru dimensiunile libere se va lua conf. Clasei 13 de precizie (h13).

Tabelul 1

Marca de otel

Starea de tratament termic

Total carburi %

Proportia carburilor %

M23C

M6C

MC

Rp3

Recopt

Calit(1290˚C)

Rp5

Recopt

Calit(1290˚C)

Proportia de carburi in microstructure unor oteluri rapide

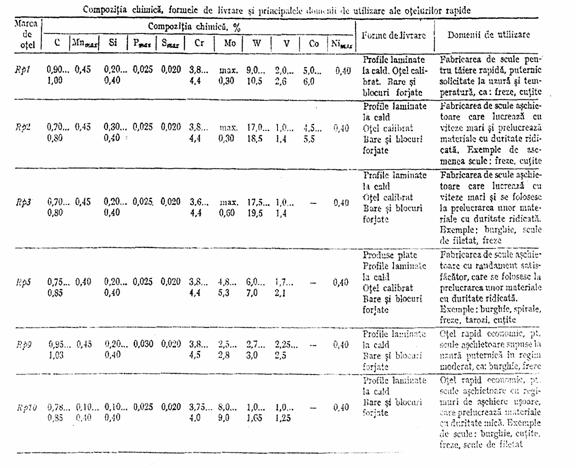

In continuare se prezinta proprietati specifice otelurilor rapide, si anume sunt prezentate marcile de otel rapid folosite in industrie precum si principalele domenii de utilizare a acestora.La marcile de otel din tabel au fost determinate continuturile de W respectiv C.

Microstructura otelurilor rapide :

Proportia carburilor in structura otelurilor rapide este:

Variatia limitei de curgere a otelurilor aliate de cementare in functie de temperatura de incercare este:

Corelatja dintre rezistenta Ia rupere si rezilienta otelurilor carbon este:

Tabelul 2

Marca de otel

Recoacere

de inmuiere

DuritateHB

daN/mm2

Calire martensitica volumica

HRCmin

Revenire

HRC

T0C

Racire

T0C

Racire

T0C

Racire

Rp1

cuptor

u, a

b.i.

aer

Rp2

cuptor

u, a

b.i.

aer

Rp3

cuptor

u, a

b.i.

aer

Rp5

cuptor

u, a

b.i.

aer

Rp9

cuptor

u, a

b.i.

aer

Rp10

cuptor



u, a

b.i.

aer

Tratamente termice ce pot fi aplicate otelurilor rapide

3. Stabilirea schemei de aschiere

Tehnologia prelucrarii danturii cu cutitul roata de mortezat se bazeaza pe generarea profilului cu roata dintata generatoare.

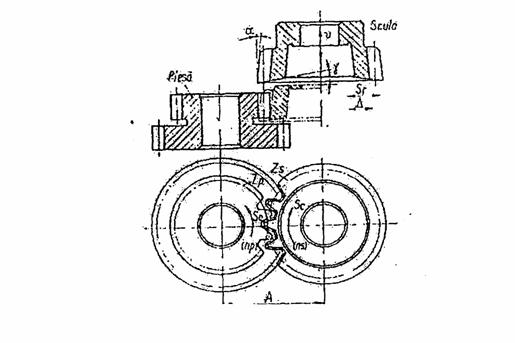

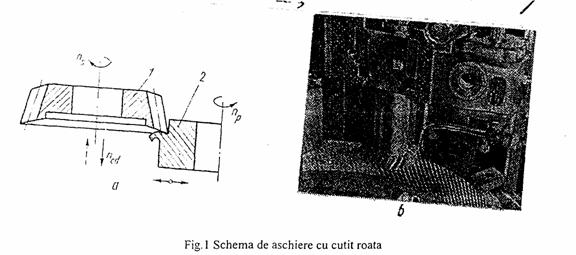

Cutitul roata 1 este de forma unei roti dintate conjugate 2 aflata in prelucrare avand ,o anumita geometrie a danturii care sa permita prelucrarea prin aschiere.

Cinematic trebuie realizata conditia de angrenare determinata cu relatia = in care

n este turatia semifabricatului in rot/min

n este turatia rotii scula rot/min

z este numarul de dinti ai rotii scula

z este numarul de dinti ai rotii care se prelucreaza

Miscarile necesare prelucrarii sunt urmatoarele:

-miscarea principala de aschiere a sculei care este o miscare rectilinie alternativa ,caracterizata prin numarul de curse duble pe minut.

-miscarea de rulare care asigura angrenarea rotii cu scula ; aceasta miscare realizeaza si divizarea continua necesara prelucrarii tuturor dintilor ,avand totodata rolul unei miscari de avans circular

-miscarea de avans radial realizata de catre scula sau piesa pentru a se ajunge la adancimea de aschiere totala.

-miscarea radiala mica a piesei sau sculei pentru a proteja scula la intoarcere.

4. Calculele si modul de aschiere pentru procesul de prelucrare cu scula data

Prelucrarea de degrosare se executa Ia o singura trecere, iar cand nu este posibil se executa doua sau trei treceri (tab.3.). Se recomanda ca avansul radial sa fie 1/31/4 din valoarea avansului axial.

Cand se ut!izeaza douä treceri Ia frezarea de degrosare se recomanda ca adancimea de aschiere sa fie, pentru prima trecere, de 1,4m, iar pentru cea de-a doua, de 0,7m.

Tabelul 3.

Tipul prelucrarii

Modulul, m (mm)

Nr. de treceri, i

Avansul axial, sa(mm/rot)

Trecerea I

Trecerea a II-a

Frezare fara operatii ulterioare

<3

<2

<1

<1

<1

<1

Frezare urmata de severuire

<1,6

<2

<1,5

Frezare urmata de rectificare

<2

<1,6

<1,5

<1

<1

Recomandari privind stabilirea numarului de treceri si a valorii avansului axial

Ciclurile de lucru realizabile Ia prelucrarea danturii unei roti dintate cilindrice

Pe baza tabelului de mai jos vom trece la alegerea caracteristicilor grupelor de masinii de mortezat danturi:

Tabelul 4

Grupa de masini-unelte

Puterea motorului electric de actionare a masinii, KW

Modulul maxim m al rotii de prelucrat, mm

Diametrul maxim al rotii de prelucrat, mm

I

<6

II

III

IV

>5

8 sau peste

>1000

Caracteristicile grupelor de masini de mortezat danturi

Alegerea avansului

Numarul de treceri 2

Avans pentru degrosare

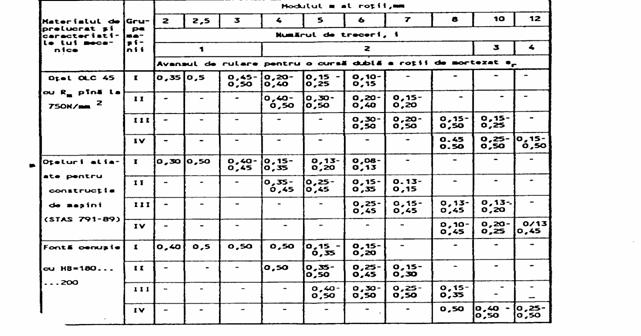

Tabel. Avansul la danturarea de degrosare a a rotilor dintate cilindrice cu cutit-roata de mortezat din otel rapid.

Din tabel rezulta ca avansul la rulare pentru o cursa dubla a rotii de mortezat este:

s= 0.15 0.35 mm/cd

Avans Ia finisare

Avansut a mortezarea de finisare a rotilor dintate cilindrice cu cutit roata de mortezat din otel rapid

Materialul de

prelucrat

Modulul m

[mm]

Adaosul de prelucrare [mm]

Avansul de

rulare [mm/cursa dubla]

Numarul de

treceri

Otel

Fonta

Orice dimensiune

Orice dimensiune

Adaosul de prelucrare 0,5 .0,8

Avansul de rulare 0,25 0,30 mmlcd

Numarul de treceri 1

Valorile coeficientului C Ia prelucrarea prin mortezare cu cutit roata tab 19.30

Tabel

Materialul de prelucrat

Cs

Otel carbon, Rm=600…700N/mm2

Otel carbon, Rm=700…800N/mm2

Fonta cu duritate mijlocie si bronz dur

C=0,47

Formulele pentru calculul vitezei de aschiere pentru degrosare se prezinta in tabelul

Felul prelucrarii

Modulul m [mm]

Materialul rotii

Formula vitezei

Mortezare de degrosare

Otel cu Rm=600..700N/mm

Fonta cu HB=180..200

V=

V=

v = = 9.50 m/min

Formulele pentru calculul vitezei de a pentru finisarese prezinta in tabelul urmator:

Felul prelucrarii

Modulul m [mm]

Materialul rotii

Formulele vitezei

Mortezare de finisare

Fonta

Otel

Fonta

V=

V=

v = = 15 m/min

5. Alegerea elaborarea si argumentarea solutiei constructive stabilita

Alegerea solutiei constructive a cutitului de prelucrat daca este cazul dupa tipodimensiuni cunoscute, daca nu atunci se vor stabili solutii constructive care sa satisfaca cerintele fabricatiei sau nivelul evoluat al masinii unelte.

Pentru parametrii geometrici se are in vedere legatura functionala intre sistemul constructiv al cutitului si cel efectiv, in functie de tipul operatiei :

- degrosare;

- finisare;

Conditiile tehnice se vor stabili conform STAS 6541-84:

- materialul corpului cutitului se executa din OLC 45 STAS 880 - 80;

- materialul placutei din carburi metalice este P10 STAS 6374 - 80;

- materialul placii de presiune se realizeaza din aliaj dur K10 STAS 6374 - 80;

- materialul penei de strangere se relizeaza din OSC 8 STAS 1700 - 80;

- duritatea corpului dupa tratament termic HRC 35 38;

- corpul cutitului se poate executa din otel turnat OT 45 STAS 600 - 80.

Proiectarea cutitului roata pentru danturat roti cilindrice cu dinti drepti sau inclinati (interiori sau exteriori), consta din determinarea profilului sculei pentru dinti drepti. Se mai impune si verificarea la intretaierea profilelor.

6. Proiectarea analitica si constructiva a sculei date precum si dimensionarea si verificarea acesteia.

Proiectarea cutitului roata consta in stabilirea profilului de inlocuire, precum si a domeniului de utilizare



fig.10 Transformarea unei roti dintate in cutit roata

fig.11Transformarea cutitului roata in cutit -pieptene

Se cunosc urmatoarele:

Modulul m = 3

Unghiul α = 20°

Nr. de dinti z =16.120 dinti

I.Calculul profilului sculei

a) Coeficientul de deplasare:

x = 0.15mm

X=x m

X = 0.45mm

b)Grosimea dintelui pe cercul de divizare

s=+ j

j- subtierea dintelui rotii prelucrate

j =0.1

s= 4.81 mm

c)Inaltimea capului dintelui si inaltimea piciorului dintelui

- inaltimea capului dintelui:

h = (f + c )m = 1,3∙3 = 3,9 mm

f + c = 1,3

- inaltimea piciorului dintelui

h = (f + c)m = 3,9 mm

d) Determinarea grosimii dintelui pe cercul de divizare s in sectiunea A-A

s = m( +2xtg) + j

s= 5,13 mm

- unghiul de asezare la varful dintelui

= 69˚

= 6˚

e)Grosimea dintelui pe cercul exterior

s= (0,250,20)m

s= 0,25 ∙ 3 = 0,75 mm

f)Pasul pe cercul de divizare

p = π ∙ m

p = 9,42 mm

II) Constructia cutitului roata

fig12 Domeniul de utilizare a cutitului -roata

a) Alegerea diametrului nominal de divizare

Se alege D= 75 mm

b) Numarul de dinti z ai cutitului-roata va fi:

z = = = 25 dinti

se alege z= 25 dinti

diametrul cercului real de divizare in sectiunea initiala va fi:

D= z ∙ m = 25 ∙ 3 = 75 mm

c) Alegerea geometriei constructive:

-unghiul de degajare γ = 8° (cutit de degajare)

-unghiul de asezare α = 6˚ (pt. α= 20˚)

d) Determinarea unghiului de angrenare se face cu relatia:

tg == 0.3694 rezultand

= 20.2756° = 20°20′49′′

Se alege valoarea medie de: = 20°20’26”

e) Verificarea unghiului de asezare, pe flancul dintelui in sectiunea normala:

tg = tgsin = tg6 sin 20°20’26” = 0.03654

rezultand = 2.092° = 2°5’34” ca valoare acceptata

Se calculeaza in aceeasi sectiune si unghiul de degajare

tg = tg sin = tg8 sin20° 20’30”= 0,06129

Ceea ce corespunde la = 3.514° = 3°30’50”

f) Determinarea diametrului cercului de baza al cutitului:

d= D∙cos = 75 ∙ cos20.2756 = 70,35 mm

g) Determinarea elementelor constructive pe fata de degajare:

- diametrul exterior

D= D+ 2h

h- inaltimea capului dintelui in planul frontal I-I

h= h+ X = 3,9+ 0.45 = 4,35 mm

D= 75 + 8,7 = 83,7 mm

- diametrul interior D

D= D- 2h

h- inaltimea piciorului dintelui in planul frontal I-I

h= h- X = 3,9 – 0.45 = 3,45 mm

D= 75 – 6,90 = 68,1 mm

h)Determinarea diametrului alezajului

d = 31,74 mm

h) Deteriminarea grosimui H a cutitului roata

H = 15.30 mm

H = 25 mm

Cap.7.ASCUTIREA SI CONTROLUL CUTITELOR-ROATA PENTRU DANTURARE ROTI DINTATE CILINDRICE

Ascutirea [1]conica afetei de degajare se face cu o scula abraziva care se deplaseaza de-a lungul generatoarei conului.

In acest caz, scula abraziva cu raza r trebuie sa fie mai mica decat raza de curbura ρ a fetei de degajare a cutitului-roata.(Figl)

    Fig. 1 Ascutirea cutitelor roata (C3)

Ascutirea plana a fetei de degajare, caz in care se ascute separat taisul de la varf cu o scula abraziva cilindrica, iar taisurile laterale cu o scula abraziva conic ce se deplaseaza dupa evolventa dintelui cu ajutorul uni sablon in fig2 si = 20-35˚.

Ascutirea suprafetei a fetei de degajare dupa o raza de curbura oarecare, caz in care, raza de curbura ρ a suprafetei de degajare va fie gala cu raza sculei abrasive ρ = r.

SE VA ADAUGA ASPECTE DIN CARTEA MUS V.PUTZ

Cap.8. CONSIDERATII PRIVINDINDICATORII TEHNICO-ECONOMICI

Indicatorii [1]tehnici si economici sunt:

• Volumul de munca

• Consumul de material

• Cheltuielile cu SDV-urile

• Termenul de livrare

• Incarcarea masinilor

• Calificarea cadrelor

Costul materialelor

La costul materialelor se considera materialele necesare pentru obtinerea semifabricatelor. Cum o parte din valoarea materialului Vmat se recupereaza prin valoarea deseurilor Vdes, acesta se scade din valoarea totala a materialului.

Cmat = Vmat-Vdes

Costul manoperei

Calculul costului manoperei Cman, unde se tine seama de timpul necesar pentru prelucrarea si de categorile in care se incadreaza lucrarile respective, se face cu relatia:

C=S(+ )

- timp de pregatire si incheiere minim

t - timp efectiv minim

Sm - retributia muncitorului, lei/ora, lei/min

n - numar piese din seria respective, buc

Cota corespunzatoare cheltuielilor de regie

Cheltuielile de regie se exprima in mod obisnuit proportional cu cheltuielile.

R - cheltuieli de regie

Cr = C

Cota de amortisment pentru masinile-unelte

Calculul cotei de amortisment Cam se face tinand seama de durata de functionare in ani ai masinii-unelte cu reparatiile capitale.

Cam = t∙C

C=

unde Vm - valoarea masinii, lei

an - ani de amortizare

Rm -cheltuieli cu reparatii capitale exprimate in % din Vm

N - numarul de ore de functionare pe an

Cota corespunzatoare cheltuielilor cu constructia dispozitivului

Se va determina numarul minim de piese n dintr-o serie pentru care este rentabil sa se confectioneze dispozitive.

Cota corespunzatoare cheltuielilor cu constructia sculelor

Aceasta cota Csc se calculeaza numai pentru sculele care se construiesc in mod special pentru prelucrarea respectiva

C=(1+)

nt - numarul total de piese ce se prelucreaza cu sculele respective

nr - numar de reascutiri posibile

Vsc - valoarea sculei

Rsc - costul intretinerii sculelor

C=

nr - timp de reascutire

tef- timp efectiv, min/buc

ta - timp de aschiere intre doua reascutiri, min

Uneori se tine seama si de durabilitate si de viteza cu care se lucreaza

Vef- viteza efectiva de aschiere

Tef - durabilitatea corespunzatoare vitezei efective de aschiere

Vn - viteza de aschiere admisa ca viteza normala

Tn - durabilitatea corespunzatoare vitezei de aschiere normala

Deoarece la sculele aschietoare are importanta durabilitatea economica Tec, se foloseste aceasta in locul durabilitatii efective.

Cele doua durabilitati difera intre ele si in general < 1

Stabilirea normei tehnice de timp

Norma tehnica de timp este timpul necesar executiei unei unitati de operatie, de catre unul sau mai multi operatori care au o calificare corespunzatoare si lucreaza cu intensitate normala, in conditii tehnico-organizatorice precizate.

Norma de timp(Nt):

• timp de pregatire-incheiere(Tpi)

• timp operativ(Top)

• timp de deservire a locului de munca (Tdl)

• timp de intreruperi reglementare(Tir)

Timpul operativ:

• timp de baza(tb)

• timp ajutator(ta)

Timp de deservire a locului de munca(Tdl)

• timp de deservire telmica(tdt)

• timp de deservire organizatorica(tdo)

Timp de intreruperi-reglementare

• timp de odihna si necesitati fiziologice(ton)

• timp de intreruperi tehnologice si organizatorice(tro)

Timp de baza

• timp de munca manual-mecanica(tmm)

• timp de supraveghere a functionarii utilajului

Norma tehnica de timp:    = +

Cap.9. CONDITII TEHNICE DE EXECUTIE SI EXPLOATARE

Proiectarea [1]cutitului roata pentru prelucrari prin aschiere cu dinti drepti sau inclinati consta din determinarea profilului sculei, determinarea parametrilor geometrici precum si determinarea conditilor tehnologice. Elementele initiale pentru executie sunt : modulul in sectiunea normala pe dinte, unghiul de angrenare, coeficientul de deplasare a cremalierei, de referinta, numarul de dinti ai roti prelucrate, materialul de prelucrat, forma si tipul cutitului, clasa de precizie si unghiul de inclinare a dintilor pe cercul de divizare.

Duritatea partii aschietoare a cutitului roata trebuie sa fie 63.. . .66 HRC, iar duritatea cozii la cutite daca exista este de 30 .45 HRC. In portiunea de lucru nu se admit puncte decarburate sau moi ; iar rugozitatea suprafetelor functionale este indicata in urmatoarea figura :

Conditii tehnice:

- cutitul roata trbuie sa indeplineasca conditiile de calitate conform STAS;

- duritatea dupa tratamentul termic HRC 63.. . .65

- excentricitatea cercului de divizare in raport cu axa maxima 0,01 mm.

- abaterea de profil pe partea activa a dintilor mai mare de 0,01 mm.

- abaterea maxima a Dis fata de valoarea nominala 1mm.

- se vor marca urmatoarele : modulul numarul de dinti, diametrul nominal al cercului de rostogolire, clasa de precizie, marca otelului rapid, indicativul indeprinderii,anul de fabricatie.

Desenul de executie al cutiuluiroata mai trebuie sa mai contina un tabel cu urmatoarele elemente : numarul de dinti ai sculei, modulul unghiul de angrenare, diametrul cercului de baza, unghiul de asezare pe flancuri pe cercul interior, eroarea formei profilului, variatia cumulata de pas, bataia cercului de virf, bataia radiala a danturii, abateri ale unghiului de degajare si asezare.

BIBLIOGRAFIE

1.Constantin Minciu    Proiectarea si tehnologia sculelor pentru danturare

Ed. Tehnica Bucuresti, 1986

2.Ion Pop, Viorel Putz sa.    Proiectarea sculelor aschietoare-Lucrari de laborator

Timisoara, 1993

3.Ion Pop    Proiectarea sculelor aschietoare editia IV-a vol. 2

Timisoara, 1990

4.Ion Pop    Proiectarea sculelor aschietoare- Indrumator de proiectare,

Timisoara, 1995

5.Ion Ghiga sa.    Masini- unelte si agregate, Editura Didactica si Pedagogica,

Bucuresti, 1983



loading...







Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 4538
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2020 . All rights reserved

Distribuie URL

Adauga cod HTML in site
