FISA DE DESCRIERE A ACTIVITATII

Tabelul urmator detaliaza sarcinile incluse in U.C. , relevanta pentru modulul IV:



U.C.2 - Sudarea otelurilor, fontelor si neferoaselor"

Unele exercitii ating si unitatea de competenta: U.C.1 - ,,Lucrul in echipa '' si competenta individuala C.2.3 - Executa suduri pentru piese din oteluri slab aliate, fonte si neferoase.

Acest tabel este util dupa rezolvarea exercitiilor si in procesul de colectare a dovezilor pentru urmarirea progresului elevului.

Poate fi anexat portofoliului.

Competenta

Sarcina de lucru

Obiectiv

Realizat

U.C.2  SUDAREA OTELURILOR, FONTELOR SI NEFEROASELOR

C.2.1

ACTIVITATEA 1

Fisa de lucru

Exercitiul 1

-identificarea sudabilitatii otelurilor si a metodelor de imbunatatire a acesteia prin aplicarea pre si postincalzirii;

Exercitiul 2

-definirea unor termeni legati de sudabilitate ;

ACTIVITATEA 2

Fisa de lucru

- identificarea influentei proprietatilor asupra sudabilitatii aliajelor feroase si neferoase ;

ACTIVITATEA 3

Fisa de activitate independenta

Exercitiul 1

-analizarea comportarii la sudare a aliajelor feroase ;

Exercitiul 2

-recunoasterea factorilor ce determina scaderea sudabilitatii aliajelor feroase ;

ACTIVITATEA 4

Fisa de lucru

Exercitiul 1

-stabilirea conexiunilor intre aliaje si caracteristicile care inrautatesc comportarea la sudare;

Exercitiul 2

-emiterea de aprecieri cu privire la comportarea la sudare a fontelor ;

ACTIVITATEA 5

Sarcina de lucru

-stabilirea sudabilitatii unui otel si determinarea valorii temperaturii de preincalzire ;

ACTIVITATEA 6

Fisa de evaluare

-recunoasterea otelurilor dupa simbol si determinarea sudabilitatii unui otel aliat ;

ACTIVITATEA 7

Sarcina de lucru

-evidentierea comportarii la sudare a aliajelor ;

ACTIVITATEA 8

Fisa de evaluare

Exercitiul 1

-definirea unor termeni legati de sudabilitate ;

Exercitiul 2

-identificarea metodelor de imbunatatire a sudabilitatii,

C.2.2

ACTIVITATEA 9

Sarcina de lucru

-recunoasterea procedeelor de sudare si particularitatilor acestora ;

ACTIVITATEA 10

Lucrul in echipa

-alegerea procedeului de sudare adecvat pentru sudarea alamelor ;

ACTIVITATEA 11

Fisa de autoevaluare

-alegerea electrozilor in functie de MB ;

ACTIVITATEA 12

Proba de lucru

-realizarea pregatirii materialului in vederea sudarii: executarea rosturilor si sudurilor de prindere;

ACTIVITATEA 13

Sarcina de lucru

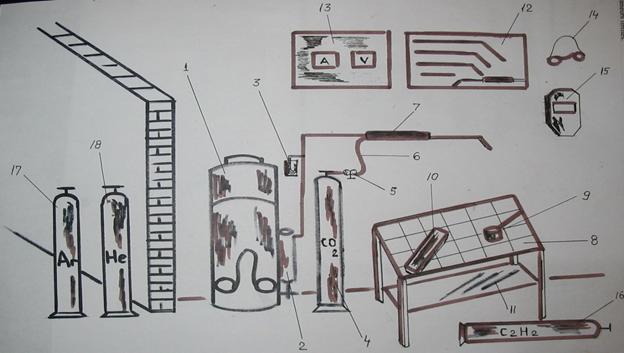

-recunoasterea elementelor postului de lucru la sudarea oxiacetilenica

ACTIVITATEA 14

Sarcina de lucru

-recunoasterea particularitatilor de sudare a otelurilor carbon si aplicatiile lor in practica ;

ACTIVITATEA 15

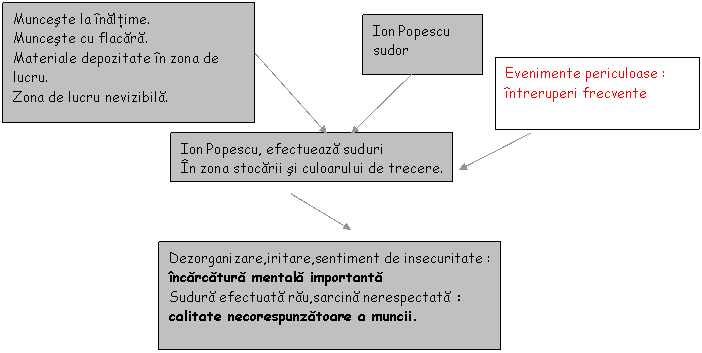

Studiu de caz

-evidentierea capacitatii de organizare a locului de munca pe santier ;

ACTIVITATEA 16

Fisa de activitate independenta

-depistarea defectelor aparute ca urmare a nerespectarii conditiilor de sudare si alegerii necorespunzatoare a parametrilor ;

ACTIVITATEA 17

Proba de lucru

-executarea de imbinari sudate utilizand procedeul manual cu electrozi :

ACTIVITATEA 18

Sarcina de lucru

-evidentierea procedeelor utilizate la sudarea aluminiului;

ACTIVITATEA 19

Test de evaluare

-stabilirea caracteristicilor la sudarea cu flacara;

Recapitulare

ACTIVITATEA 20

Proiect tehnologic

-urmarirea practica a comportarii la sudare a aliajelor neferoase si alegerea procedeelor pentru sudarea acestora ;

ACTIVITATEA 21

Lucrul in echipa R

-stabilirea unei legaturi interdisciplinare cu privire la pregatirea pieselor in vederea sudarii;

ACTIVITATEA 22

Fisa de activitate independenta R

-realizarea unui studiu interdisciplinar cu privire la particularitatile de sudare a materialelor si a procedeelor folosite.

ACTIVITATEA 22

Sarcina de lucru

-depistarea defectelor ca urmare a sudarii necorespunzatoare.

Sunt prezentate in continuare : fise de lucru, fise de evaluare, fise de activitate independenta si in grup.

C1. IDENTIFICA PARTICULARITATILE DE SUDARE A MATERIALELOR

ACTIVITATEA 1

FISA DE LUCRU

Exercitiul 1

Alegeti din mai multe solutii posibile pe cea corecta

Bifati litera corespunzatoare acesteia.

  1. Sudabilitatea otelurilor nealiate este considerata buna daca otelurile contin :
    1. pana la 0,22% C;
    2. intre 0,22 si0,45%;
    3. mai mult de 0,45% C.
  2. Sudabilitatea otelurilor aliate de grosime mai mare de 20 mm se determina:
    1. prin metoda Cech ;
    2. in functie de continutul de carbon ;
    3. prin incercari de laborator.
  3. ZITM este :

a.zona provenita din topirea MA si a unei parti din MB ;

b.zona din MB care nu sufera modificari de structura si care favorizeaza sudabilitatea ;

c zona din jurul sudurii care nu se topeste dar sufera modificari structurale din cauza incalzirii puternice.

4. Conditia ca o imbinare sudata sa fie de calitate este :

a. MA sa aiba compozitie diferita de MB ;

b.MA sa contina elemente ce favorizeaza sudarea, indiferent de tipul MB ;

c. MA sa aiba compozitie chimica identica sau cel putin asemanatoare cu MB.

5. Preincalzirea inainte de realizarea sudarii :

a. este obligatorie ;

b. se aplica la anumite aliaje metalice in functie de sudabilitate si grosime ;

c. nu e necesara.

Exercitiul 2

Utilizand bibliografia si internetul, gasiti explicatia urmatorilor termeni :

fragilitate ;

casant ;

pasivizare ;

carbon echivalent

ACTIVITATEA 2

FISA DE LUCRU

Sunt enuntate mai jos, caracteristici ale unor metale si aliaje metalice :

  1. F U Z I B I L I T A T E
  1. D U R I T A T E
  1. C U L O A R E
  1. C O N D U C T I B I L I T A T E T E R M I C A
  1. R E Z I S T E N T A L A S O C
  1. P L A S T I C I T A T E
  1. G R E U T A T E S P E C I F I C A

a.Completati dupa exemplul dat, tabelul de mai jos.

Puneti in fiecare casuta un: , sau dupa cum proprietatile mai sus mentionate influenteaza favorabil, negativ sau deloc sudabilitatea materialelor precizate.

Propriet.

Cupru

Otel

Aluminiu

Alama

Fonta

Bronz

b.Se prezinta piese din metalele si aliajele din tabel.

Recunoasteti materialele prezentate.

Precizati proprietatea de baza dupa care ati recunoscut metalul respectiv.

Completati in tabel:

Nr. piesa

Material

Proprietate

ACTIVITATEA 3

FISA DE ACTIVITATE INDEPENDENTA

Exercitiul 1

Completati cu rosu casuta daca apreciati ca afirmatia de mai jos este corecta, daca nu cu albastru.

Cele mai utilizate oteluri din industrie au un continut de mai mult de 0,6%C

Fontele sunt mai sarace in carbon decat otelurile

Datorita fragilitatii fontele se sudeaza mai greu decat otelurile

Sudabilitatea otelurilor de grosime mare este mai buna decat a tablelor subtiri

Tendinta de fisurare a otelurilor bogate in carbon este diminuata prin aplicarea tratamentelor de pre si postincalzire.

Exercitiul 2-FACULTATIV

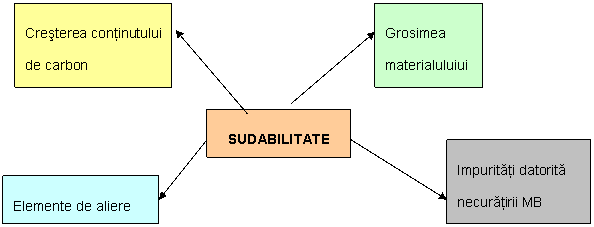

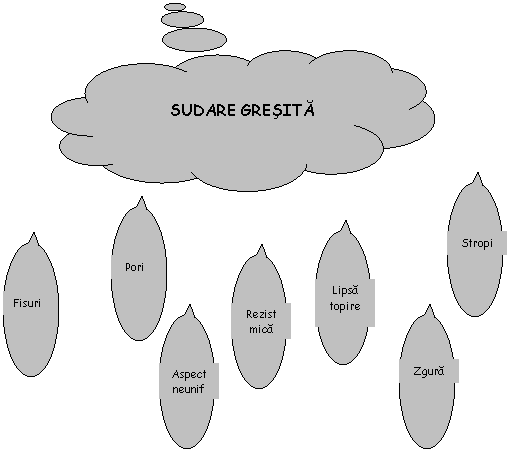

Completati schema factorilor care determina scaderea sudabilitatii:



Exercitiu cu grad mai mare de dificultate, presupune documentare suplimentara si stabilirea unor conexiuni interdisciplinare cu celelalte module de specialitate. Poate fi rezolvat ca tema pentru acasa de catre elevii cu rezultate bune, indeosebi cei care se pregatesc pentru concursurile pe meserii.

ACTIVITATEA 4

FISA DE LUCRU

Exercitiul 1

In coloanele A si B sunt prezentate grupe de materiale si caracteristici care inrautatesc comportarea la sudare. Uniti cu o sageata corespondenta elementelor dintre cele doua coloane:

A B

otel nealiat de calitate elemente de aliere

otel inoxidabil duritate mare

fonta alba continut ridicat de carbon

Exercitiul 2

Completati spatiile libere din textul de mai jos :

Fonta este un materialdeoarece.. provoaca cu usurinta fisurarea (ruperea) .

Se impune incalzirea la .., urmata de. pentru a nu se forma structuri dure .

Comportarea la sudare a fontelor e fata de cea a otelurilor din urmatoarele motive :

la viteze mari de racire in sudura si ZITM ,apare , dura si fragila ;

incalzirile locale provoaca tensiuni interne mari care determina aparitia de

absorbtia intensa de gaze de baia de metal topit duce la aparitia ..;

fluiditatea ridicata a fontelor genereaza .. intense de metal din sudura.

ACTIVITATEA 5

SARCINA DE LUCRU-exercitiu cu grad mai mare de dificultate, este optional si poate fi rezolvat ca tema.

Elevii care rezolva tema sunt notati.

Determinati daca o tabla cu grosimea g=6mm din OL37 necesita preincalzire inainte de sudare si daca da, care este valoarea acestei temperaturi ?

Din STAS se cunoaste compozitia chimica a acestei marci de otel :

C=0,22% ; Mn=0,9% ; Si= 0,6%

Se da relatia de calcul pentru determinarea Cech

Cech i se aplica o corectie, functie de grosimea MB :

Se da relatia de calcul pentru determinarea Tpreinc:

ACTIVITATEA 6

FISA DE EVALUARE cu grad mare de dificultate.

Se rezolva numai de catre elevii care participa la faza pe clasa a concursului pe meserii.

Timp de lucru: 30 minute.

Sa se citeasca otelul: 30M◦CrNi20.

Cu ajutorul relatiei de calcul:

sa se determine sudabilitatea.

Sa se precizeze daca e necesara preincalzirea inainte de sudare.

Se stie ca otelul contine : M◦ : 0,3%

Cr : 2%.


Nota : Se acorda 2 puncte din oficiu si cate un punct pentru :

-denumirea otelului ;

-precizarea continutului de carbon ;

- precizarea continutului de nichel ;

-inlocuirea in relatia de calcul ;

-efectuarea calculului ;

-corectitudinea rezultatului ;

-aprecieri privind sudabilitatea ;

-concluzii privind necesitatea preincalzirii.

ACTIVITATEA 7

SARCINA DE LUCRU

Rezolvati aritmogriful :

La o descifrare corecta a aritmogrifului, obtineti pe verticala in coloana marcata un termen ce defineste proprietatea unui metal de a se imbina prin sudare.

Orizontal :

1.Element geometric caracteristic MB ce influenteaza direct sudabilitatea

2.Element chimic de culoare roscata, greu sudabil din cauza conductibilitatii electrice si termice mari.

3.Proprietate fizica caracteristica metalelor de a conduce energia electrica sau termica.

4.Reactie a metalului din straturile de la suprafata cu oxigenul, ce influenteaza sudabilitatea.

5.Element chimic din componenta aliajelor feroase ce influenteaza negativ sudabilitatea acestora .

6.Element chimic usor fuzibil, greu sudabil din cauza peliculei de oxid a carui fuzibilitate e mica.

7.Termen anexat carbonului, intalnit in relatia de calcul pentru determinarea sudabilitatii otelurilor aliate.

8.Termen sub care mai sunt cunoscute tratamentele termice aplicate dupa sudare.

9.Aliaj fier-carbon cu foarte larga raspandire in industrie.

10.Consecinta a fragilizarii marite apare mai ales la aliajele bogate in carbon.

11.Aliaj fier-carbon cu sudabilitate mica datorita procentului de carbon ridicat.

12.Termen sub care sunt cunoscute tratamentele termice aplicate semifabricatelor

iaintea sudarii in vederea incalzirii treptate la temperatura de sudare.

ACTIVITATEA 8

FISA DE EVALUARE

Timp de lucru: 30 minute.

Exercitiul 1

Utilizati informatiile din Termenii de referinta si cuvinte cheie si explicati semnificatia urmatoarelor notiuni :

aliaj metalic

fuzibilitate

sudabilitate

fluiditate    4 puncte ;

Exercitiul 2

Realizati un eseu liber (max.100 cuvinte) despre ,,Metode de imbunatatire a sudabilitatii '', utilizand urmatoarele cuvinte cheie : preincalzire ,normalizare , detensionare,decapare,aliere    5puncte

Nota : Se acorda 1 punct din oficiu

Se utilizeaza ca materiale bibliografice suplimentare, Ghidul lucrarilor de sudare, taiere, lipire si Agenda sudorului.

Punctajul minim acceptat este de 6 puncte.

C2. ALEGE PROCEDEELE DE SUDARE CORESPUNZATOARE MATERIALULUI DE SUDAT

ACTIVITATEA 9

SARCINA DE LUCRU

Alegeti varianta corecta incercuind litera corespunzatoare raspunsului corect :

1.Sudarea sub strat de flux este un procedeu :

a. cu arc electric ;

b. prin presiune ;

c.cu flacara.

2.Metalul de adaos folosit la sudarea manuala cu arc electric este:

a. sarma;

b. electrod ;

c. flux.

3.Cel mai raspandit procedeu de sudare cu arc electric este :

a. procedeul cu electrod de carbune ;

b. procedeul cu electrod invelit ;

c. procedeul cu electrod de wolfram.

4.Curatirea pieselor in vederea sudarii:

a. nu e necesara ;

b. se face numai in anumite conditii ;

c. este obligatorie

ACTIVITATEA 10

LUCRUL IN ECHIPA

Se organizeaza patru echipe de lucru.

Fiecare primeste o imbinare sudata din alama care reprezinta prototipul reperului ce urmeaza a fi realizat. Fiecare grupa va trebui sa aleaga procedeul de sudare pe care il considera cel mai potrivit, tinand cont de particularitatile reperului:

material ;

utilizarea asamblarii si caracteristicile impuse ;

costuri.

La sfarsit fiecare echipa va argumenta prin intermediul unui raportor alegerea facuta.

Ceilalti membri ai grupurilor vor alege varianta optima din cele prezentate (exceptand propria solutie). Intre timp profesorul intervine pe parcurs dand informatiile complementare necesare muncii fiecarui grup si afiseaza la sfarsit procedeele alese in ordinea punctajului obtinut.

ACTIVITATEA 11

FISA DE AUTOEVALUARE

Alegerea corecta a electrozilor la sudarea manuala cu arc electric

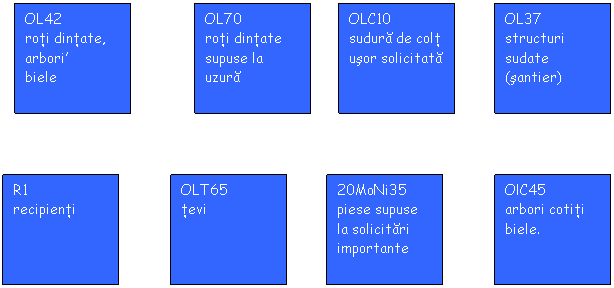

Profesorul da fiecarui elev cate un plic cu 8 patratele de carton albastre corespunzatoare unor oteluri diferite. Pe fiecare cartonas se specifica si destinatia otelului :


OL70roti dintate

supuse la uzura

si 5 cartonase galbene corespunzatoare celor 5 tipuri de electrozi :


Asociati fiecarui tip de invelis materialele care se pot suda cu ajutorul lor.

Raspundeti in scris completand fisa anexata

Fiecare elev se autoevalueaza prin acordarea unui punct pentru fiecare raspuns corect.

Doua puncte se acorda din oficiu.

Fisa de aotoevaluare a testului

Nr.item

Raspuns ales

Realizat

Nerealizat

Punctaj

Se acorda din oficiu:

Total punctaj obtinut din 100 puncte:

Se considera competentele dobandite in cazul in care se obtin minimum 60 de puncte din 100.

ACTIVITATEA 12

PROBA DE LUCRU

Trebuie sa realizati:

  • rosturi in V si X;
  • prinderea in puncte de sudura.

Materiale

  • table OL37 cu dimensiunile : 16x50x800 mm
            • 24x50x800 mm
  • electrozi cu d=4mm-invelis rutilic si bazic.

Urmariti in macrostructura sectiunii sudurii, elementele imbinarii sudate :MD, ZITM, MB-vezi Termenii de referinta si cuvinte cheie

Atentie:

Se aseaza cap la cap cele doua piese in vederea prinderii cu puncte de sudura, la distante de 300 mm unul de altul.

Pentru 100 de puncte sarcina se va realiza fara fisa de lucru.

Daca utilizati fisa de lucru, primiti 80 de puncte.

ACTIVITATEA 13

SARCINA DE LUCRU

In desenul de mai jos, ce reprezinta un post de sudare cu flacara oxiacetilenica s-au strecurat 9 erori. Depistati-le si treceti-le in tabelul de mai jos:

ACTIVITATEA 14

SARCINA DE LUCRU

In desenul de mai jos, sunt aplicatii ale otelurilor in functie de continutul in carbon.

Fiecare aplicatie se noteaza in cercuri notate de la 1 la 15.

Colorati cu rosu cercurile pentru aplicatiile sudate.

Colorati cu albastru cercurile pentru imbinarile ce necesita masuri suplimentare pentru imbunatatirea sudabilitatii.

ACTIVITATEA 15

STUDIU DE CAZ-durata :1h30min

Obiectiv :punerea in evidenta a capacitatii de organizare la locul de munca si gasirea de solutii in cazul in care se lucreaza in conditii de santier.

Situatie profesionala

  • Ion Popescu este sudor.
  • Trebuie sa realizeze imbinari sudate pe santierul unui imobil in constructie.
  • Pe acest santier la acelasi punct de lucru lucreaza si alti meseriasi: mozaicari, dulgheri, zugravi, electricieni.
  • Munca consta in efectuarea de suduri autogene, la nivelul intai al cladirii.
  • Sudurile trebuie executate in cursul diminetii, intrucat Ion Popescu trebuie sa fie pe un alt santier la ora 14.
  • Postul de lucru se situeaza in vecinatatea scarii ce permite accesul la etaj. Materialele necesare faiantorilor si celor care se ocupa de montarea geamurilor sunt depozitate aici.
  • Scara este tot timpul ocupata de acesti lucratori.
  • Ion Popescu aseaza materialul necesar sudarii: arzator alimentat de butelii, vergele de sarma, ochelari de protectie,etc si o scara mica cu doua trepte pentru accesul la locul de sudat plasat la 2 m inaltime.
  • Pentru pregatirea sudarii, Ion Popescu a urcat si a coborat de 6 ori in 10 minute pentru ca nu poate nimic stoca pe scara.
  • Pentru a lasa liber accesul la etaj a fost nevoit sa-si intrerupa lucrul de mai multe ori.
  • El sudeaza efectuand miscari ale bratului si antebratului pentru a dirija flacara si a pune arzatorul in functiune pe scara.
  • Furtunurile coboara de-a lungul peretelui si nu poate vedea cusatura.
  • Incearca sa foloseasca o oglinda pentru a controla dirijarea flacarii pe portiunea de sudat.
  • Vazand ca nu poate lucra fara intreruperi si in deplina securitate, sudorul prefera sa astepte pauza de pranz si sa profite de libertatea culoarului pentru a realiza sudurile.

Identificarea problemei :

  • Pentru a-si realiza obiectivul propus, Ion Popescu trebuie sa dea dovada de calm, stapanire de sine si siguranta.
  • Datorita conditiilor grele de lucru trece printr-o situatie stresanta.

Identificati elementele situatiei

Distingeti elementele situatiei prezentate, care cresc stresul.

Elemente care cresc stresul

lucrul la inaltime;

urca si coboara de mai multe ori scara;

face gesturi repetate, obositoare cu arzatorul;

are un plan de respectat;

e obligat sa se intrerupa din lucru ;

nu are materialul la indemana ;

priveste sudura in oglinda si e derutat ;

nu e in totala securitate.

Punere in relatie a elementelor situatiei:

Asociati elementele care duc la cresterea stresului, manifestarile lor in timpul muncii si pericole, utilizand schema :


Solutii propuse :

alta organizare a muncii pe santier (colaborare cu seful de santier si ceilalti lucratori) ;

utilizarea unui echipament de sudare adaptat la conditiile de lucru (arzator mic, portabil) ;

mentionare pe fisa de lucru a raportului de activitate a dificultatilor intalnite ;

dezbaterea problemelor cu resposabilitate si in deplina securitate cu toti factorii implicati in activitate.

ACTIVITATEA 16

FISA DE ACTIVITATE INDENPENDENTA

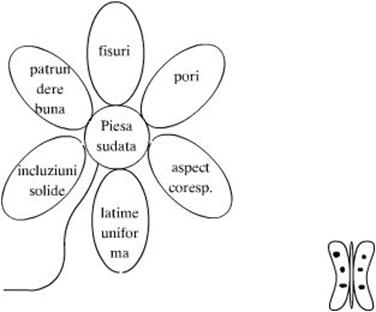

Pe fiecare petala a florii din imagine apar caracteristici ale unei imbinari sudate. Pe unele s-au strecurat insa daunatorii. Ajutati fluturasul sa-i starpeasca, aratandu-i drumul printr-o sageata :

ACTIVITATEA 17

PROBA DE LUCRU

Proba I-Executati o imbinare orizontala cap la cap a doua placi cu dimensiunile : 100x100x5 [mm] din OL37.Sudarea se face manual cu electrozi inveliti.

Proba II-Executati sudura unui cadru metalic utilizand bare din OLC45, de =6 mm cu lungimea L=200 mm. Sudarea se face manual cu electrozi inveliti.

Proba III-Executati sudura circulara a unei tevi cu grosimea peretelui de 3 mm si diametru de 100 mm pe o placa de : 200x80x3[mm]

Urmariti etapele si comentati:

pregatirea materialului ;

alegerea si prelucrarea rostului ;

justificati alegerea echipamentului de sudare ;

justificati alegerea S.D.V ;

justificati alegerea MA;

prezentati modul de prindere a componentelor cu puncte de sudura;

efectuati controlul si evidentiati eventualele defecte ;

enumerati N.T.S.M. respectate.

ACTIVITATEA 18

TEST DE EVALUARE

Timp de lucru: 30 minute

Se acorda 2 puncte din oficiu.

Fiecare solutie corecta este notata cu un punct.

Alegeti solutia corecta incercuind litera corespunzatoare acesteia:

Zona flacarii cu temperatura cea mai inalta este :

a.       zona nucleului luminos ;

b.      zona primara ;

c.       zona secundara.

Cea mai mare temperatura o dezvolta :

a.       flacara oxihidrica ;

b.      flacara oximetanoica;

c.       flacara oxiacetilenica.

Sudarea otelurilor cu continut de carbon mai mic de 0,22% se face :

a.       fara preincalzire ;

b.      cu preincalzire  intre 150-350 ;

c.       cu preincalzire  intre 350-500 ;

4.Dupa sudarea cu flacara, la otelurile cu continut de carbon mai mare de 0,22% se aplica tratamentul termic de :

a. recoacere de recristalizare ;

b. . recoacere de normalizare ;

c. calire si revenire ;

5. Imbinarea fontei prin procedeul cu flacara de gaze, se face :

a. la rece ;

b. la cald ;

c. nu se face.

6. La flacara neutra, raportul oxigen-acetilena, este :

a. mai mic de 1,1 ;

b. cuprins intre 1,1-1,2 ;

c. mai mare de 1,2.

7. Boraxul, se utilizeaza la protectia :

a. baii de metal topit la sudarea otelurilor ;

b. baii de metal topit la sudarea cuprului ;

c. baii de metal topit la sudarea alamei

Se considera rezolvat daca raspundeti la minimum 4 intrebari.

ACTIVITATEA 19

SARCINA DE LUCRU

Exista mai multe modalitati de sudare a aluminiului si aliajelor sale.

a. Din activitatea practica la atelier precizati cateva dintre posibilitatile de sudare a aluminiului si aliajelor sale.

b. Pentru fiecare dintre procedeele evidentiate anterior, incercati sa raspundeti la intrebarea :

De ce ? sau Cum ? a influentat elementul in cauza imbunatatirea sudabilitatii ?

ACTIVITATEA 20

RAPORT TEHNOLOGIC


ACTIVITATEA 21

FISA DE ACTIVITATE INDENPENDENTA- RECAPITULARE

Realizati un studiu interdisciplinar,vizand Particularitatile de sudare ale otelurilor,fontelor si metalelor si aliajelor neferoase si procedee folosite.

Observatie : Faceti uz de cunostintele de la : Elemente si conceptia produselor, (Studiul materialelor), Chimie, Tehnologia prelucrarilor la cald.

Se consulta urmatoarele pagini web: www.sudura.ro

www.asr.ro

ACTIVITATEA 22

LUCRUL IN ECHIPA-RECAPITULARE.

Un rol important in calitatea unei imbinari sudate il are si modul de pregatire a componentelor de sudat : incepand cu alegerea materialului, trasarea, debitarea si pana la curatire si decapare.

Exercitiul isi propune stabilirea unei legaturi interdisciplinare cu alte discipline tehnice precum si asumarea rolurilor in cadrul echipei.

Se lucreaza in 4 grupe de cate sase elevi, dupa preferinte

Enuntul problemei

Un sudor are o bucata de tabla dintr-un anumit material din care trebuie sa realizeze un patrat. Bucata de tabla are insa forma neregulata. Muncitorul trebuie sa faca o singura debitare si imbinand prin sudare cele doua bucati sa obtina piesa patrata fara pierderi de material (sudarea nu necesita rost).

Vor primi urmatoarele sarcini :

1. Identificati materialul si enumerati caracteristicile de sudare ale acestuia .

2. Precizati masurile luate pentru imbunatatirea sudabilitatii (daca este cazul).

3. Alegeti procedeul de sudare si justificati alegerea facuta.

4. Executati croirea.

Fiecare grupa primeste materialul de lucru : table de alama, aluminiu, otel nealiat, otel inoxidabil.



Elevii isi asuma rolul in cadrul echipei. Vor desemna un raportor. Pentru solutionarea problemei pot folosi orice metoda : fac impartirea, deseneaza, fac incercari utilizand foarfeca si carton, etc

Timp de lucru: 80 minute.

Prezentarea rezultatelor de catre raportori: 15 minute.

Concluziile profesorului : 5 minute.

ACTIVITATEA 22

SARCINA DE LUCRU

Deschideti calculatoarele.

Intrati pe desktop in fisierul intitulat ,,Sudare''.

Norul aduce ploaia, dar si defecte datorita nerespectarii conditiilor la sudare.

Fiecare picatura de ploaie reprezinta un defect.

Alungati norul si descoperiti ce se ascunde in spatele lui.

Scrieti rezolvarea intr-un nou document Word.



FISA DE PROGRES SCOLAR

Este un instrument detaliat de inregistrare a progresului elevilor. Pentru fiecare elev se pot realiza mai multe astfel de fise pe durata derularii modulului, acestea permitand evaluarea precisa a evolutiei elevului, furnizand in acelasi timp informatii relevante pentru analiza.

Fisa pentru inregistrarea progresului elevului

Modulul (unitatea de competenta) :

U.C.2 - SUDAREA OTELURILOR, FONTELOR SI NEFEROASELOR

Numele elevului:

Numele profesorului:

Competente care trebuie dobandite

Data

Activitati efectuate si comentarii

Data

Aplicare in cadrul unitatii

de competenta

Se utilizeaza pentru:

Evaluare

bine

satisfa-cator

refa-cere

C.2.1

A1

A2

A3

A4

A5

A6

A7

A8

- identificarea particularitatilor de sudare a otelurilor, fontelor si neferoaselor.

C.2.2

A9

A10

A11

A12

A13

A14

A15

A16

A17

A18

A19

- identificarea procedeelor de sudare a : otelurilor, fontelor si neferoaselor ;

( cu electrozi inveliti, cu flacara de gaze)

R

A20

A21

A22

-stabilirea unei legaturi interdisciplinare cu privire la alegerea procedeelor de sudare in functie de sudabilitate.

Comentarii

Prioritati de dezvoltare

Competente care urmeaza sa fie dobandite(pentru fisa urmatoare) :

Resurse necesare

IV.SOLUTII SI SUGESTII METODOLOGICE

SOLUTIILE EXERCITIILOR

C1. IDENTIFICA PARTICULARITATILE DE SUDARE A MATERIALELOR

ACTIVITATEA 1

Exercitiul 1: 1a,2c 3c,4c,5b.

Exercitiul 2: -alegerea tehnologiei necorespunzatoare de sudare

- alegerea incorecta a regimurilor de sudare

-stabilirea incorecta a rostului

-depunerea incorecta a randurilor de sudura la tablele groase.

ACTIVITATEA 2

Propriet.

Cupru

Otel

Aluminiu

Alama

Fonta

Bronz

ACTIVITATEA 3

F, F, A, F, A

ACTIVITATEA 4

Exercitiul 1: otel nealiat de calitate- continut ridicat de carbon;

otel inoxidabil- elemente de aliere;

fonta alba - duritate mare.

Exercitiul 2

Fonta este un material nesudabil deoarece continutul ridicat de carbon provoaca cu usurinta fisurarea (ruperea) .

Se impune incalzirea la 650-700C, urmata de racire lenta pentru a nu se forma structuri dure .

Comportarea la sudare a fontelor e inrautatita fata de cea a otelurilor din urmatoarele motive :

la viteze mari de racire in sudura si ZITM ,apare fonta alba, dura si fragila ;

incalzirile locale provoaca tensiuni interne mari care determina aparitia de fisuri ;

absorbtia intensa de gaze de baia de metal topit duce la aparitia porilor ;

fluiditatea ridicata a fontelor genereaza scurgeri intense de metal din sudura

ACTIVITATEA 5

Tpreinc= 210C -desi otelul este sarac in carbon, preincalzirea este necesara datorita grosimii MB si prezentei elementelor insotitoare.

ACTIVITATEA 6

0,64%-necesita preincalzire

ACTIVITATEA 7

G

R

O

S

I

M

E

C

U

P

R

U

C

O

N

D

U

C

T

I

B

I

L

I

T

A

T

E

O

X

I

D

A

R

E

C

A

R

B

O

N

A

L

U

M

I

N

I

U

E

C

H

I

V

A

L

E

N

T

P

O

S

T

I

N

C

A

L

Z

I

R

E

O

T

E

L

F

I

S

U

R

A

R

E

F

O

N

T

A

P

R

E

I

N

C

A

L

Z

I

R

E

C2. ALEGE PROCEDEELE DE SUDARE CORESPUNZATOARE MATERIALULUI DE SUDAT

ACTIVITATEA 9

1a, 2b, 3b, 4c.

ACTIVITATEA 11

Oxidant: OLC 10;OL 42;OLC 45,OL 70

Acid: OL 42, OL 37

Bazic:20MoNt35, OLC45

Celulozic:OL37

Rutilic (Titanic): R1,OL42, OL70,OLT65,OLC45.

ACTIVITATEA 13

Erori :1-generatorul amplasat in cabina sudorului ;2-in locul buteliei de CO2 e butelia de O2 ;3-masca de protectie ;4-buteliile de argon si heliu plasate in afara cabinei ;5-cutia cu electrozi ;6-lipseste supapa hidraulica de siguranta pentru evitarea intoarcerii flacarii in generator ;7-reprezinta arzatorul nu clestele port-electrod ;8-butelia de acetilena rasturnata langa masa ;9-ampermetru si voltmetru.

ACTIVITATEA 14


ACTIVITATEA 16

Fisuri, pori, incluziuni solide.

ACTIVITATEA 19

1b, 2c, 3a, 4b, 5b, 6b, 7b,c.

ACTIVITATEA 22

SUDARE CORECTA

curatirea pieselor

preincalzire

tratament termic

alegerea corecta a:

  • procedeului
  • metodei de sudare
  • MA
  • regimului de sudare


Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 4115
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
